Empfangen Sie Daten über den AWS Ground Station Agenten

Die folgenden Diagramme geben einen Überblick darüber, wie Daten AWS Ground Station bei Kontakten mit Breitband-Digitalinterfrequenz (DigIF) durchfließen.

Der AWS Ground Station Agent kümmert sich um die Orchestrierung der Datenebenenkomponenten für einen Kontakt. Vor der Planung eines Kontakts muss der Agent korrekt konfiguriert, gestartet und registriert sein (die Registrierung erfolgt automatisch beim Start des Agenten). AWS Ground Station Darüber hinaus muss die Datenempfangssoftware (z. B. ein softwaredefiniertes Radio) ausgeführt und so konfiguriert sein, dass sie Daten an der Ausgangsadresse AwsGroundStationAgentEndpointempfängt.

Im Hintergrund empfängt der AWS Ground Station Agent Aufgaben von der AWS KMS Verschlüsselung, die während der Übertragung angewendet wurde, AWS Ground Station und macht sie rückgängig, bevor er sie an den Zielendpunkt EgressAddress weiterleitet, an dem Ihr Software Defined Radio (SDR) zuhört. Der AWS Ground Station Agent und die zugrundeliegenden Komponenten respektieren die in der Konfigurationsdatei festgelegten CPU-Grenzen, um sicherzustellen, dass die Leistung anderer Anwendungen, die auf der Instanz ausgeführt werden, nicht beeinträchtigt wird.

Der AWS Ground Station Agent muss auf der Empfängerinstanz ausgeführt werden, die an dem Kontakt beteiligt ist. Ein einzelner AWS Ground Station Agent kann mehrere Datenflüsse orchestrieren, wie unten dargestellt, wenn Sie es vorziehen, alle Datenflüsse auf einer einzigen Empfängerinstanz zu empfangen.

Mehrere Datenflüsse, ein einziger Empfänger

Beispielszenario:

Sie möchten zwei Antennen-Downlinks als DigiF-Datenflüsse auf derselben Empfängerinstanz empfangen. EC2 Die beiden Downlinks werden 200 und 100 sein. MHz MHz

AwsGroundStationAgentEndpoints:

Es wird zwei AwsGroundStationAgentEndpoint Ressourcen geben, eine für jeden Datenfluss. Beide Endpunkte werden dieselbe öffentliche IP-Adresse () haben. ingressAddress.socketAddress.name Die Eingänge sollten portRange sich nicht überschneiden, da die Datenflüsse auf derselben Instanz empfangen werden. EC2 Beide müssen egressAddress.socketAddress.port einzigartig sein.

CPU-Planung:

  • 1 Kern (2 vCPU) zum Ausführen des Single AWS Ground Station Agents auf der Instance.

  • 6 Kerne (12 vCPU) für den Empfang von DigIF Dataflow 1 (200 Abfragen in der Tabelle)MHz . Planung von CPU-Kernen

  • 4 Kerne (8 vCPU) für den Empfang von DigIF Dataflow 2 (100 Abfragen in der Tabelle)MHz . Planung von CPU-Kernen

  • Gesamter dedizierter Agenten-CPU-Speicherplatz = 11 Kerne (22 vCPU) auf demselben Socket.

Two AwsGroundStationAgentEndpoint resources, one for each dataflow. Both endpoints will have the same public IP address (ingressAddress.socketAddress.name). The ingress portRange’s should not overlap, as the dataflows are being received at the same EC2 instance. Both egressAddress.socketAddress.port's must be unique.

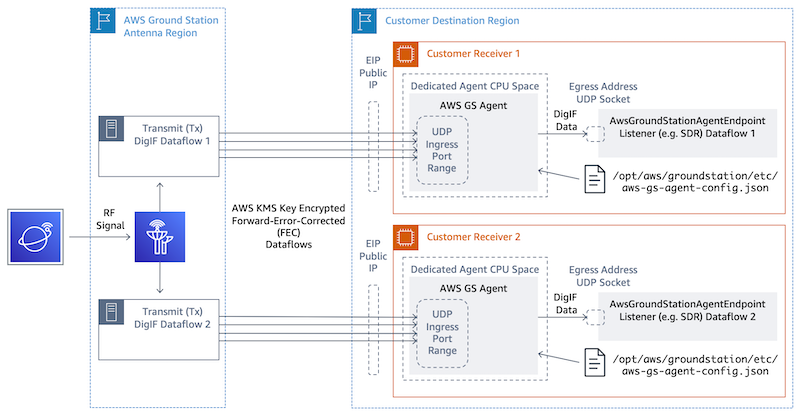

Mehrere Datenflüsse, mehrere Empfänger

Beispielszenario:

Sie möchten zwei Antennen-Downlinks als DigiF-Datenflüsse an verschiedenen Empfängerinstanzen empfangen. EC2 Beide Downlinks werden 400 sein. MHz

AwsGroundStationAgentEndpoints:

Es wird zwei AwsGroundStationAgentEndpoint Ressourcen geben, eine für jeden Datenfluss. Die Endpunkte werden eine andere öffentliche IP-Adresse () haben. ingressAddress.socketAddress.name Es gibt keine Beschränkung der Portwerte für beide ingressAddress oder, egressAddress da die Datenflüsse auf einer separaten Infrastruktur empfangen werden und nicht miteinander in Konflikt geraten.

CPU-Planung:

  • Empfänger-Instanz 1

    • 1 Kern (2 vCPU) zum Ausführen des Single AWS Ground Station Agents auf der Instance.

    • 9 Kerne (18 vCPU) für den Empfang von DigIF Dataflow 1 (MHz 400-Suche in der Tabelle). Planung von CPU-Kernen

    • Gesamter dedizierter Agenten-CPU-Speicherplatz = 10 Kerne (20 vCPU) auf demselben Socket.

  • Empfänger-Instanz 2

    • 1 Kern (2 vCPU) zum Ausführen des Single AWS Ground Station Agents auf der Instance.

    • 9 Kerne (18 vCPU) für den Empfang von DigIF Dataflow 2 (MHz 400-Suche in der Tabelle). Planung von CPU-Kernen

    • Gesamter dedizierter Agenten-CPU-Speicherplatz = 10 Kerne (20 vCPU) auf demselben Socket.

Two AwsGroundStationAgentEndpoint resources, one for each dataflow. The endpoints will have a different public IP address (ingressAddress.socketAddress.name). There is no restriction on the port values for either ingressAddress or egressAddress as the dataflows are received on separate infrastructure and will not conflict with each other.
