Amazon One Device I/O Hub für sicheren Zugriff installieren

Das Amazon One-Gerät mit I/O Hub ist ein integraler Bestandteil des Amazon One Enterprise-Systems, das darauf ausgelegt ist, die Sicherheit zu erhöhen und die Zugriffskontrolle für eine Vielzahl von Umgebungen zu optimieren. Das Gerät nutzt die biometrische Handflächenerkennung, um Benutzern eine sichere, berührungslose Authentifizierung zu ermöglichen. Dadurch eignet es sich ideal für den Einsatz in Hochsicherheitsbereichen wie Bürogebäuden, eingeschränkten Zugangspunkten oder Einrichtungen, die eine nahtlose Zugangsverwaltung erfordern. Der I/O Hub fungiert als Brücke zwischen dem Gerät und Ihrer vorhandenen Sicherheitsinfrastruktur und ermöglicht die Kommunikation mit Türschlössern, Alarmanlagen und anderen Zutrittskontrollsystemen.

Dieser Abschnitt enthält die Standortanforderungen und step-by-step Anweisungen für die Installation des Amazon One-Geräts mit I/O Hub. Die richtige Vorbereitung und Installation sind entscheidend, um sicherzustellen, dass das System sicher und effizient funktioniert und den Benutzern ein reibungsloses und zuverlässiges Erlebnis bietet.

Voraussetzungen und Vorbereitung für die Installation des Amazon One-Geräts mit I/O Hub

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die folgenden Bedingungen erfüllt sind, um eine sichere und effektive Einrichtung zu gewährleisten:

  • Nur für den Gebrauch in Innenräumen: Das Amazon One-Gerät mit I/O Hub ist nur für den Gebrauch in Innenräumen konzipiert. Stellen Sie sicher, dass es in einer geeigneten Umgebung installiert ist.

  • Power Over Ethernet (PoE++): Wenn Sie Power Over Ethernet (PoE++) verwenden, stellen Sie sicher, dass ein IEEE 802.3bt (Typ 3) PoE++-Switch (End Span) oder Injector (Midspan) der Klasse 6 verfügbar ist. Die PoE++-Quelle muss aufgeführt oder zertifiziert sein und den IEC 62368-1-Standards entsprechen. Wichtig ist, dass sich die PoE++-Quelle im selben Gebäude wie das Gerät befinden muss. Verwenden Sie nur eine zugelassene PoE++-Quelle mit dem AOE-Gerät.

  • 15-V-DC-Stromeingang: Wenn Sie einen 15-V-DC-Stromeingang verwenden, stellen Sie sicher, dass nur ein Netzteil der NEC-Klasse 2 oder ein zugelassenes Netzteil mit begrenzter Leistung verwendet wird. Das Netzteil muss aus Sicherheitsgründen aufgeführt oder zertifiziert sein. Weitere Informationen finden Sie im Abschnitt Optionale Gleichstromversorgung weiter unten.

Erforderliche Tools

  • Abisoliergerät

  • #2 Kreuzschlitzschraubendreher

  • 0,5 mm x 2 mm Schlitzschraubendreher

Im Amazon One-Gerät mit I/O Hub enthalten

  • 2 x Klemmenblockstecker mit 6 Positionen

  • DC-Steckverbinder

  • 72-Zoll-Strom-/Datenkabel

Sobald diese Voraussetzungen bestätigt sind, können Sie mit dem Installationsvorgang fortfahren und so eine sichere und effiziente Einrichtung Ihres Amazon One-Geräts mit I/O Hub sicherstellen. Durch die richtige Vorbereitung wird sichergestellt, dass das Gerät wie vorgesehen funktioniert und sich problemlos in Ihr sicheres Zugangssystem integrieren lässt.

Um den I/O-Hub für Ihr Amazon One-Gerät zu installieren
  1. Nehmen Sie Ihr Amazon One-Gerät mit I/O Hub aus der Verpackung.

  2. Sichern Sie den I/O-Hub am gewünschten Ort.

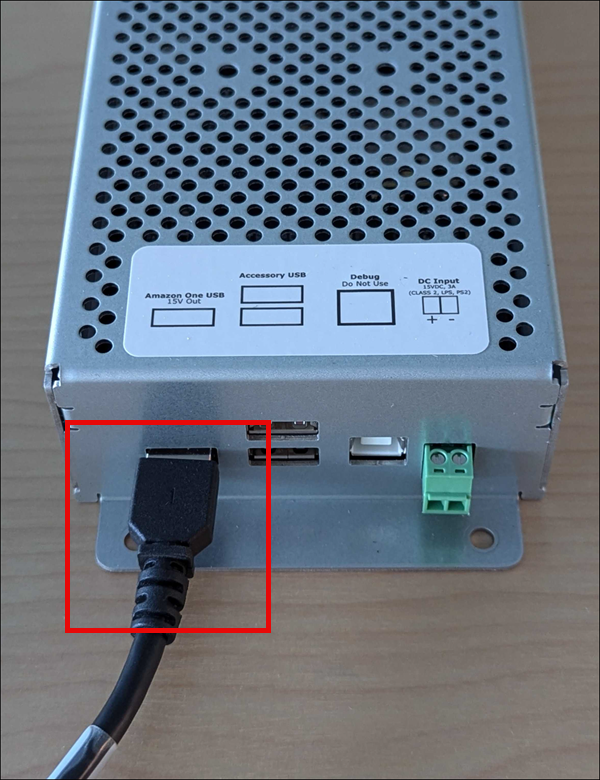

  3. Stecken Sie das Amazon One USB-Kabel in den I/O-Hub-Anschluss.

    Systems Manager USB-Kabel

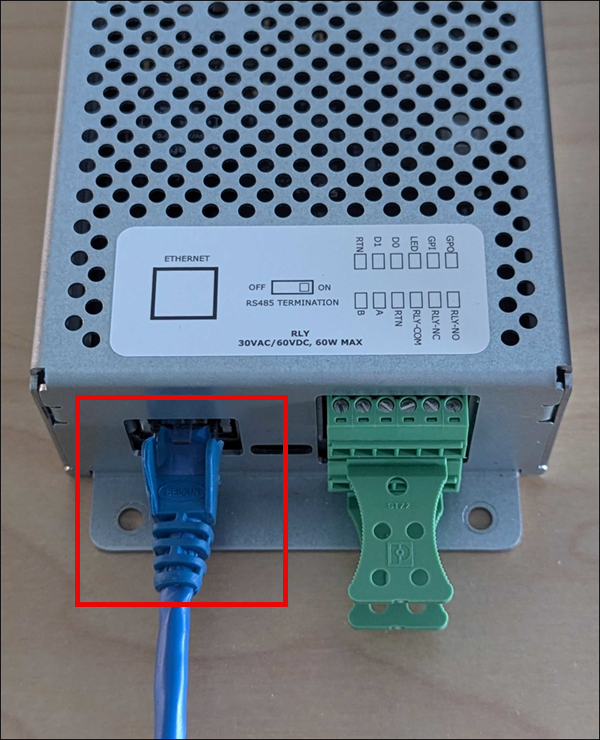

  4. Um POE++ mit Strom zu versorgen, stecken Sie das Ethernet-Kabel von der POE++-Quelle in den I/O-Hub-Anschluss.

    Optional: Informationen zur Gleichstromversorgung finden Sie im Abschnitt zur Installation der DC-Verkabelung weiter unten.

    Systems Manager Ethernet-Kabel für POE++
So verkabeln Sie den I/O-Hub für Ihr Amazon One-Gerät
  • Installieren Sie eine Tropfschleife, um zu verhindern, dass Flüssigkeiten versehentlich über das Kabel in den I/O-Hub laufen.

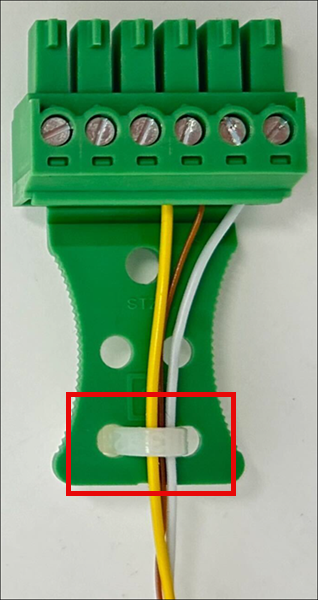

  • Bringen Sie eine Zugentlastungsklemme an, um die Kabel vor Beschädigung oder stress zu schützen, wie in der folgenden Abbildung gezeigt.

Systems Manager Zugentlastungsklemme
  1. Stecken Sie die Stecker der Klemmenleiste in den I/O-Hub.

  2. Stecken Sie nur die für Ihre Anwendung erforderlichen Kabel in die Klemmenblockstecker. Beachten Sie die folgende Verkabelungstabelle und die folgenden Diagramme.

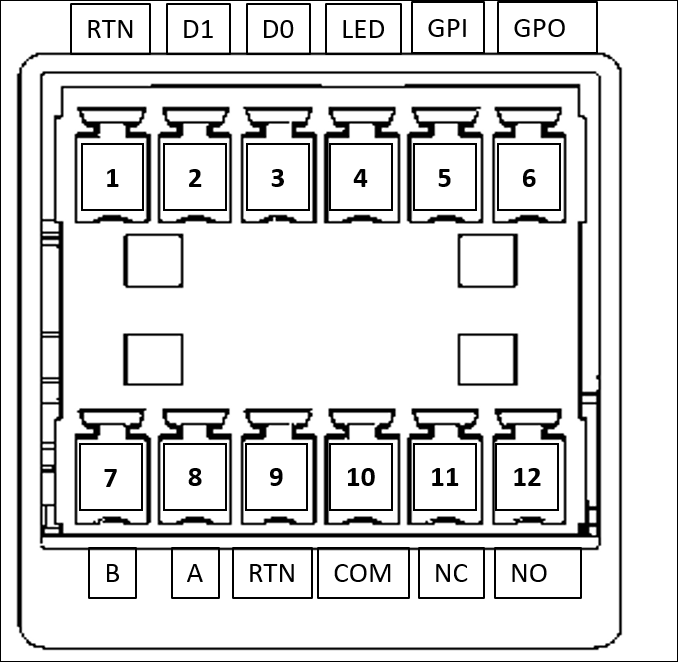

Verbindungen

Systems Manager IO Wiegand Verbindungsdiagramm
Pin Verbindung Beschreibung Verwenden Sie
1 RTN Signalrückkehr Wiegand Ground — Schwarzer Draht
2 D1 Wiegand D1 Wiegand Data 1 — Weißer Draht
3 D0 Wiegand D0 Wiegand Data 0 — Grünes Kabel
4 GEFÜHRT Wiegand LED Wiegand LED — fakultativ
5 GPI Eingabe für allgemeine Zwecke Digitales Eingangssignal — optional
6 GEH Ausgabe für allgemeine Zwecke Digitales Ausgangssignal — optional
7 B RS485_B/D0/Daten OSDP D0 — Grünes Kabel
8 A RS485_A/D1/Uhr OSDP D1 — Weißes Kabel
9 RTN Signalrückkehr OSDP-Rückkehr — Schwarzer Draht
10 COM Relay Common Kontaktrelais allgemein — Weißer Draht
11 NC Das Relais ist normalerweise geschlossen Kontaktrelais normalerweise geschlossen — orangefarbenes Kabel
12 NO Das Relais ist normalerweise geöffnet Das Kontaktrelais ist normal geöffnet — gelber Draht

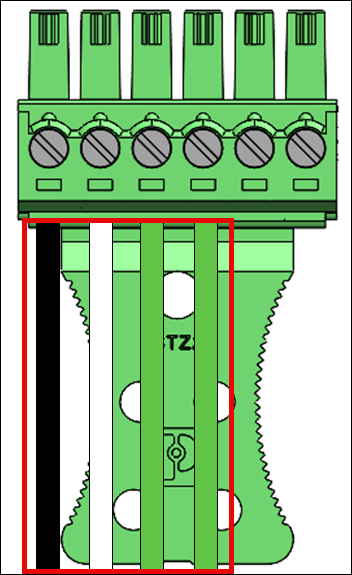

Wiegand-Verbindungen

  • Stecken Sie das schwarze Kabel in Pin 1 (RTN).

  • Stecken Sie das weiße Kabel in Pin 2 (D1).

  • Stecken Sie das grüne Kabel in Pin 3 (D0).

  • Optional: Stecken Sie das grüne Kabel in Pin 4 (LED).

Systems Manager IO Wiegand verdrahtet

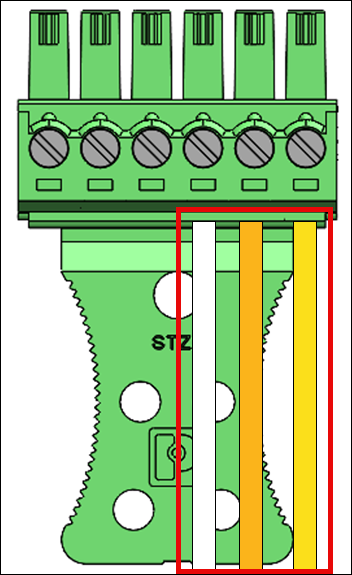

Relaisverbindungen

  • Stecken Sie das weiße Kabel in Pin 10 (COM).

  • Stecken Sie das orangefarbene Kabel in Pin 11 (NC).

  • Stecken Sie das gelbe Kabel in Pin 12 (NO).

Systems Manager Relaiskabel

Relaisdiagramm

Systems Manager Elektrischer Schaltplan

Das Relais sollte gemäß den angegebenen Sicherheitsklassen 30 VAC/60 VDC, max. 60 W betrieben werden.

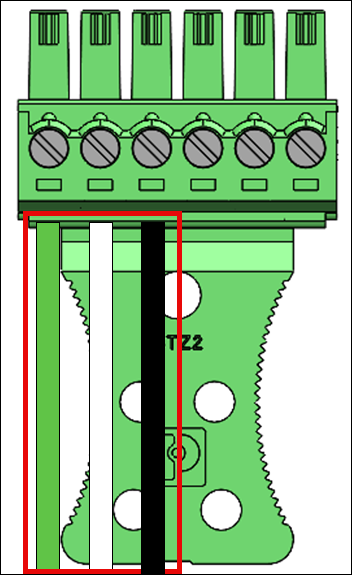

RS485 Verbindungen

  • Stecken Sie das grüne Kabel in Pin 7 (B).

  • Stecken Sie das weiße Kabel in Pin 8 (A).

  • Stecken Sie das schwarze Kabel in Pin 9 (RTN).

Systems Manager RS485 Manager-Kabel

Schalten Sie den RS485 Abschlussschalter auf „ON“, wenn das Gerät das letzte Gerät in der Leitung ist. Dieser Schalter aktiviert den 120-Ohm-Widerstandsanschluss an der Leitung.

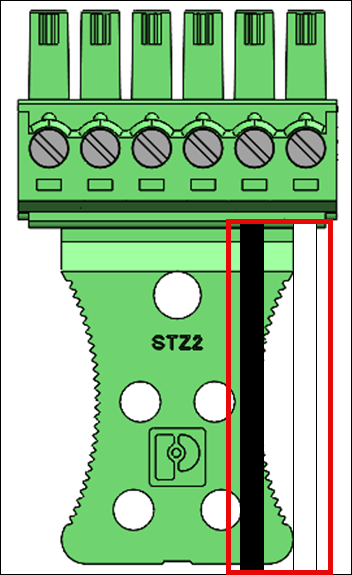

Digitale Eingangs-/Ausgangsanschlüsse

  • Stecken Sie das schwarze Kabel in Pin 5 (GPI).

  • Stecken Sie das weiße Kabel in Pin 6 (GPO).

Systems Manager Digitale Eingangs- und Ausgangsverkabelung
  • Die digitalen Eingangs-/Ausgangsanschlüsse sollten wie angegeben betrieben werden.

Optional: Zur Installation der Gleichstromverkabelung
  1. Ziehen Sie 3 mm bis 5 mm vom Ende eines roten Kabels für Plus (+) und eines schwarzen Kabels für Minus (-) ab.

  2. Stecken Sie das abisolierte Ende des DC-Kabels in den DC-Stecker.

    Systems Manager DC-Stecker
  3. Schrauben Sie den Draht in die richtige Position.

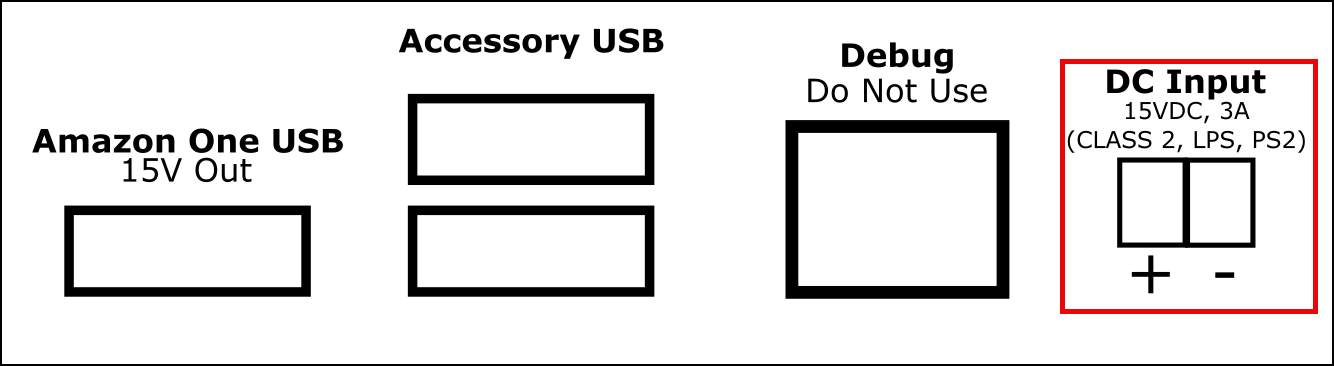

  4. Stecken Sie den verdrahteten DC-Stecker in den DC-Eingangsanschluss.

    Systems Manager Zwei DC-Eingangsstecker

Nach der Installation Ihres Amazon One-Geräts können Sie das Gerät aktivieren.
