Installation des an der Wand montierbaren Amazon One-Geräts

Das an der Wand montierbare Amazon One-Gerät ist ein vielseitiges, kompaktes biometrisches Identifikationssystem, das Benutzern in verschiedenen Umgebungen ein nahtloses, berührungsloses Erlebnis bietet. Es verwendet fortschrittliche Handflächenerkennungstechnologie für sicheren Zugang oder Bezahlung und ist somit ideal für stark frequentierte Standorte wie Einzelhandelsflächen, Büroeingänge und mehr.

In diesem Abschnitt werden die erforderlichen Standortanforderungen und die detaillierten Schritte zur Installation des an der Wand montierten Amazon One-Geräts beschrieben, um optimale Leistung und Sicherheit zu gewährleisten.

Voraussetzungen und Vorbereitung für die Installation des an der Wand montierbaren Amazon One-Geräts

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die folgenden Bedingungen erfüllt sind, um sicherzustellen, dass das Gerät effektiv funktioniert und ordnungsgemäß in Ihrem Raum aufgestellt ist:

• Nur zur Verwendung in Innenräumen: Das an der Wand montierbare Amazon One-Gerät ist nur für den Gebrauch in Innenräumen vorgesehen. Stellen Sie daher sicher, dass es in einer geeigneten Umgebung installiert wird.

• Anforderungen an die Wand: Die Wand muss eben sein, um eine korrekte Ausrichtung und Funktionalität des Geräts zu gewährleisten.

• Montagehöhe: Die Oberseite der Wandhalterung sollte nach der Installation nicht höher als 44-46 Zoll über dem Boden positioniert werden, um den Benutzern den Zugang zu erleichtern.

• Kabelmanagement: Stellen Sie sicher, dass alle überschüssigen Kabel hinter der Wandhalterung verlegt und sicher befestigt sind, um Beschädigungen oder Unordnung zu vermeiden.

• Power Over Ethernet (PoE++): Wenn Sie Power Over Ethernet (PoE++) verwenden, stellen Sie sicher, dass ein IEEE 802.3bt (Typ 3) PoE++-Switch (End Span) oder Injector (Midspan) der Klasse 6 verfügbar ist. Die PoE++-Quelle muss aufgeführt oder zertifiziert sein und den IEC 62368-1-Standards entsprechen. Wichtig ist, dass sich die PoE++-Quelle im selben Gebäude wie das Gerät befinden muss. Verwenden Sie nur eine zugelassene PoE++-Quelle mit dem AOE-Gerät.

• 15-V-DC-Stromeingang: Wenn Sie einen 15-V-DC-Stromeingang verwenden, stellen Sie sicher, dass nur ein Netzteil der NEC-Klasse 2 oder ein zugelassenes Netzteil mit begrenzter Leistung verwendet wird. Das Netzteil muss aus Sicherheits- und Kompatibilitätsgründen aufgeführt oder zertifiziert sein.

Erforderliche Werkzeuge

• 1/4-Zoll-Bohrer für Trockenbau oder Mauerwerk, falls Wandanker erforderlich sind

• Abisoliergerät

• 7/64-Zoll-Bohrer zum Bohren von Pilotlöchern

• #2 Kreuzschlitzschraubendreher

• 0,5 mm x 2 mm Schlitzschraubendreher

• Sicherer T12-Torx-Treiber

• Bleistift

• Level

Im Lieferumfang des an der Wand montierbaren Amazon One-Geräts enthalten

• 6 x #8 Trockenbauanker

• 6 x #8 -32 1-Zoll-lange Schrauben

• 2 x #6 -32 1-Zoll-Maschinenschrauben

• 2 x Klemmenblockstecker mit 6 Positionen

• 2 Torx-Sicherheits-Flachkopfschrauben M4x10

Sobald diese Voraussetzungen bestätigt sind, können Sie mit den Installationsschritten fortfahren, um das an der Wand montierbare Amazon One-Gerät sicher zu montieren und zu konfigurieren.

So installieren Sie die Wandmontageplatte für Ihr Amazon One-Gerät

1. Nehmen Sie Ihr Amazon One-Gerät aus der Verpackung.

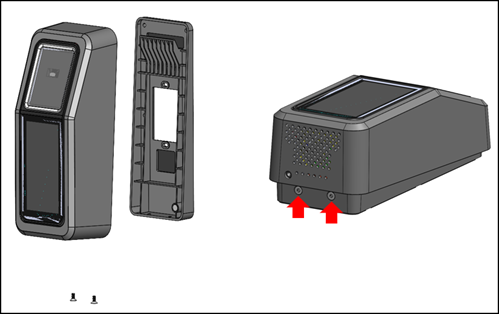

2. Trennen Sie die Montageplatte von Ihrem Amazon One-Gerät, indem Sie die beiden unteren Torx-Sicherheitsschrauben entfernen.

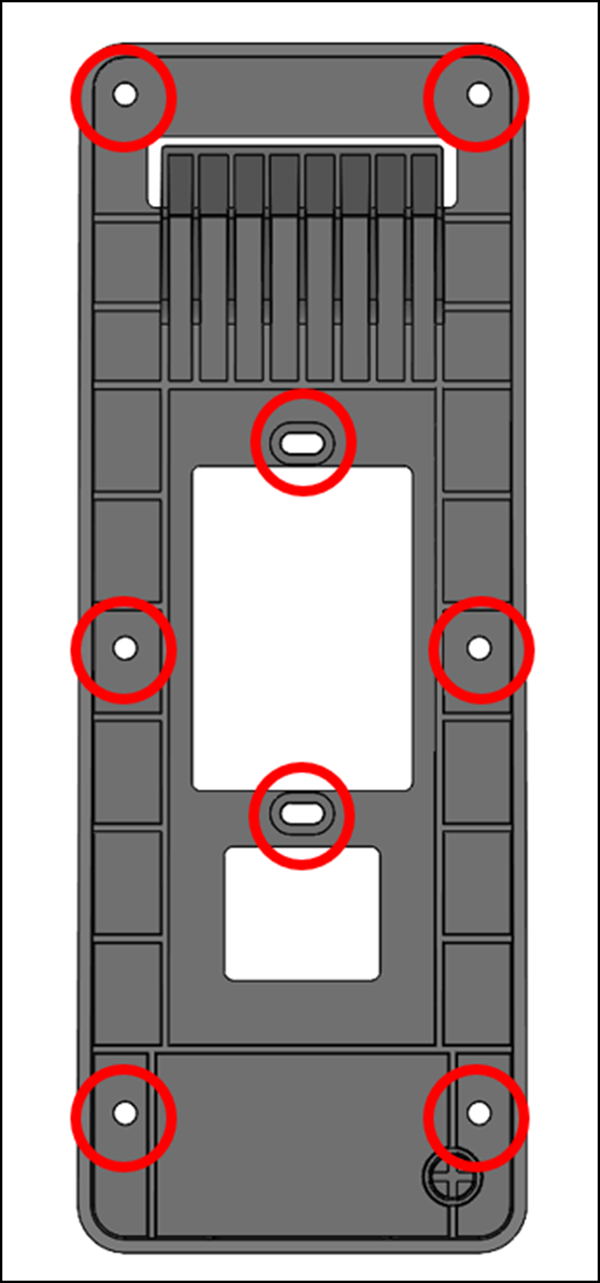

3. Positionieren Sie die Montageplatte an der gewünschten Stelle an der Wand. Verwenden Sie die Halterung als Schablone, um die äußeren sechs Schraubenlöcher zu markieren, wie in der folgenden Abbildung gezeigt.

   (Optional) Wenn in der Einbauposition eine Einzelbox verfügbar ist, gehen Sie wie folgt vor:

   • Befestigen Sie die Platte lose an der Sammelbox, indem Sie die mitgelieferten Maschinenschrauben #6 -32 durch die Langlöcher stecken.

   • Stellen Sie sicher, dass die Montageplatte waagerecht ist.

   • Verwenden Sie die Montageplatte als Schablone, um die sechs Schraubenpositionen mit einem Bleistift zu markieren. Sie können die Langlöcher und die Schraube #6 -32 als zusätzliche Stütze für die Montageplatte verwenden. Verwenden Sie die Schraubenpositionen #6 -32 nicht als primäres Mittel zur Befestigung der Wandplatte.



4. Bei der Montage in Stuck-, Trockenbau-, Ziegel- oder Betonoberflächen bohren Sie an jeder markierten Stelle 1/4-Zoll-Löcher und bringen Sie dann Wandanker an, indem Sie sie in das Loch drücken, bis der Dübel bündig mit der Wand abschließt.

   Bei der Montage auf einer Holzoberfläche sind die Dübel nicht erforderlich und an den markierten Stellen sind nur 7/64-Zoll-Vorlöcher erforderlich.

5. Befestigen Sie die Wandplatte mit den #8 -Holzschrauben an den Ankerpositionen locker an der Wand.

6. Nachdem alle Befestigungselemente angebracht sind, stellen Sie sicher, dass die Montageplatte waagerecht ist.

7. Ziehen Sie die Schrauben fest, um die Montageplatte an der Wand zu befestigen.

Um Ihr an der Wand montierbares Amazon One-Gerät anzuschließen

Sie können Amazon One-Geräte mit den Protokollen OSDP und Weigand Access Control konfigurieren. Um die Installation zu vereinfachen, verwendet das Amazon One-Gerät Klemmenblockanschlüsse (Mfg P/N: Phoenix Contact 1767694). Sie haben auch die Möglichkeit, das Amazon One-Gerät so zu konfigurieren, dass externe Geräte direkt über das interne Relais oder die Allzweck-Eingangs- und Ausgangsanschlüsse gesteuert werden.

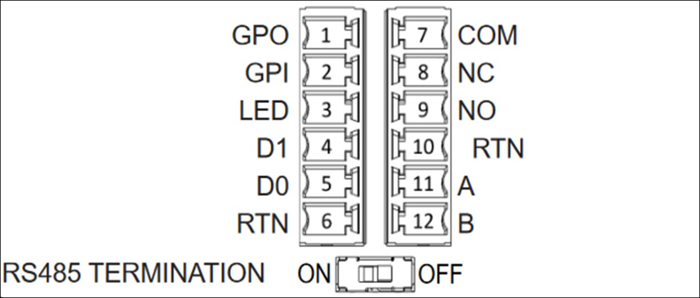

1. Anhand des folgenden Diagramms und der Verbindungstabelle können Sie die passende Verkabelungskonfiguration für Ihre Anwendung ermitteln.

   Einzelheiten zu den elektrischen Eigenschaften der Signale finden Sie in der Verkabelungsanleitung.

   Verbindungen



   Pin	Verbindung	Beschreibung	Verwenden Sie
   1	GEHEN	Ausgabe für allgemeine Zwecke	Digitales Ausgangssignal — optional
   2	GPI	Eingabe für allgemeine Zwecke	Digitales Eingangssignal — optional
   3	GEFÜHRT	Wiegand LED	Wiegand LED — fakultativ
   4	D1	Wiegand D1	Wiegand Data 1 — Weißer Draht
   5	D0	Wiegand D0	Wiegand Data 0 — Grünes Kabel
   6	RTN	Signalrückkehr	Wiegand Ground — Schwarzer Draht
   7	Com	Relay üblich	Kontaktrelais allgemein — weißer Draht
   8	NC	Das Relais ist normalerweise geschlossen	Kontaktrelais normalerweise geschlossen — orangefarbenes Kabel
   9	NO	Das Relais ist normalerweise geöffnet	Das Kontaktrelais ist normal geöffnet — gelber Draht
   10	RTN	Signalrückkehr	OSDP-Rückkehr — Schwarzer Draht
   11	A	RS485_A/D1/Uhr	OSDP D1 — Weißes Kabel
   12	B	RS485_B/D0/Daten	OSDP D0 — Grünes Kabel

2. Ziehen Sie bei der Installation eines Kabels 3 mm bis 5 mm vom Ende des Kabels ab.

3. Stecken Sie das abisolierte Ende des Kabels in die gewünschte Klemmenposition.

4. Drehen Sie die Klemmenbefestigungsschraube mit einem Schlitzschraubendreher im Uhrzeigersinn, um das Kabel festzuklemmen, bis es fest sitzt. Nicht zu fest anziehen.

5. Ziehen Sie nach dem Befestigen vorsichtig am Draht, um sicherzustellen, dass er sitzt.

6. Nachdem Sie die erforderlichen Verbindungen hergestellt haben, stecken Sie den Stecker in die entsprechende Buchse Ihres Amazon One-Geräteklemmenblocks.

7. Stecken Sie das Cat6-Ethernet-Kabel in die Buchse. RJ45

8. Stellen Sie das Amazon One-Gerät so auf, dass der Haken an der Wandplatte in die Öffnung auf der Rückseite des Geräts gleitet.

9. Stellen Sie sicher, dass sich die Kabel nicht zwischen dem Gerät und der Montageplatte verfangen, und lassen Sie das Gerät schwenken und in die richtige Position bringen.

10. Befestigen Sie Ihr Amazon One-Gerät mit zwei Torx Security M4x10-Flachkopfschrauben an der Montageplatte.

11. Ziehen Sie die Schrauben von Hand fest. Nicht zu fest anziehen.

So verkabeln Sie Ihr an der Wand montierbares Amazon One-Gerät

Installieren Sie nur die für Ihre Anwendung erforderlichen Kabel.

Wiegand-Verbindungen

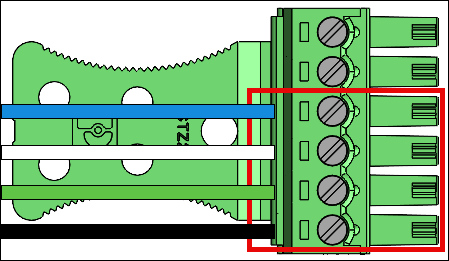

• Stecken Sie das blaue Kabel in Pin 3 (LED).

• Stecken Sie das weiße Kabel in Pin 4 (D1).

• Stecken Sie das grüne Kabel in Pin 5 (D0).

• Stecken Sie das schwarze Kabel in Pin 6 (RTN).

Wiegand-Ausgangsverkabelung

Pin	Verbindung	Beschreibung	Verwenden Sie
3	GEFÜHRT	Wiegand LED	Wiegand LED-Eingang — optional (5 V TTL)
4	D1	Wiegand D1	Wiegand D1-Ausgang (5 V TTL)
5	D0	Wiegand D0	Wiegand D0-Ausgang (5 V TTL)
6	RTN	Signalrückkehr	Referenz Wiegand GND

Schalten Sie den RS485 Abschlussschalter auf „ON“, wenn das Gerät das letzte Gerät in der Leitung ist. Dieser Schalter aktiviert den 120-Ohm-Widerstandsanschluss an der Leitung.

RS485 Verbindungen

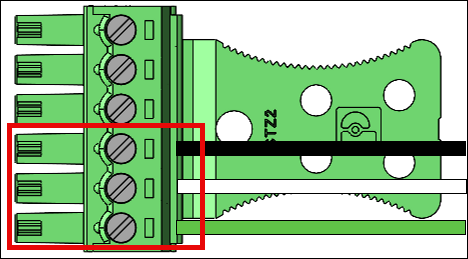

• Stecken Sie das schwarze Kabel in Pin 10 (RTN).

• Stecken Sie das weiße Kabel in Pin 11 (A).

• Stecken Sie das grüne Kabel in Pin 12 (B).

RS485 Verkabelung

Pin	Verbindung	Beschreibung	Verwenden Sie
10	RTN	Signalrückkehr	Ground (Boden)
11	A	RS485_A/D1/Uhr	RS485 nichtinvertierendes Signal
12	B	RS485_B/D0/Daten	RS485 invertierendes Signal

Relaisverbindungen

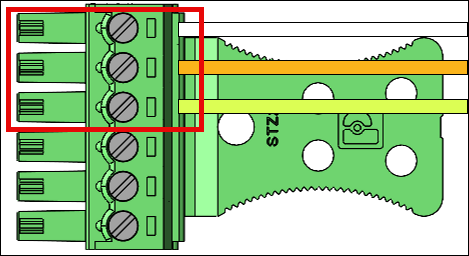

• Stecken Sie das weiße Kabel in Pin 7 (COM).

• Stecken Sie das orangefarbene Kabel in Pin 8 (NC).

• Stecken Sie das gelbe Kabel in Pin 9 (NO).

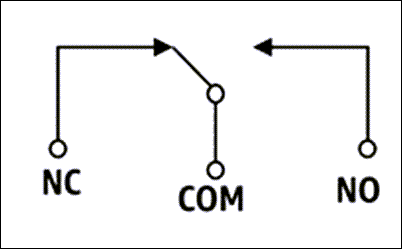

Verkabelung des Relais

Pin	Verbindung	Beschreibung	Verwenden Sie
7	COM	Gemeinsames Relais	Kontaktrelais Common — Weißer Draht
8	NC	Das Relais ist normalerweise geschlossen	Kontaktrelais normalerweise geschlossen — orangefarbenes Kabel
9	NO	Das Relais ist normalerweise geöffnet	Das Kontaktrelais ist normal geöffnet — gelber Draht

Das Relais sollte gemäß den angegebenen Sicherheitsklassen 30 VAC/60 VDC, max. 60 W betrieben werden.

Digitale Eingangs-/Ausgangsanschlüsse

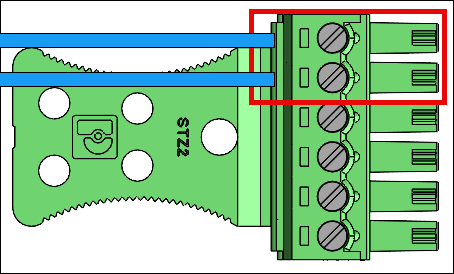

• Stecken Sie das blaue Kabel in Pin 1 (GPO).

• Stecken Sie das blaue Kabel in Pin 2 (GPI).

Digitale Eingangs-/Ausgangsverkabelung

Pin	Verbindung	Beschreibung	Verwenden Sie
1	GEH	Ausgabe für allgemeine Zwecke	Digitales Ausgangssignal (5 V)
2	GPI	Eingabe für allgemeine Zwecke	Digitales Eingangssignal (3,6 V — 5 V)

• Die digitalen Eingangs-/Ausgangsanschlüsse sollten wie angegeben betrieben werden.

Nach der Installation Ihres Amazon One-Geräts können Sie das Gerät aktivieren.
