Physische Installation Ihrer Hardware-Appliance

Ihr Gerät hat einen 1U-Formfaktor und passt in ein 19-Zoll-Rack, das den Anforderungen der International Electrotechnical Commission (IEC) entspricht. Die folgende Abbildung zeigt die Abmessungen der Hardware-Appliance:

Abmessungen der Hardware-Appliance einschließlich Halterungen und Blende.

Voraussetzungen

Um Ihre Hardware-Appliance zu installieren, benötigen Sie die folgenden Komponenten:

  • Stromkabel: Benötigt wird ein Stromkabel. empfohlen werden zwei Stromkabel.

  • Unterstützte Netzwerkverkabelung (abhängig davon, welche Netzwerkschnittstellenkarte (NIC) in der Hardware-Appliance enthalten ist). Twinax SFP Copper+DAC, optisches Modul (Intel-kompatibel) oder Kupfer-Transceiver SFP zum Base-T.

  • Tastatur und Monitor oder eine Switch-Lösung für Tastatur, Video und Maus ()KVM.

Anmerkung

Stellen Sie vor Ausführung der folgenden Schritte sicher, dass Sie alle Anforderungen für die Storage-Gateway-Hardware-Appliance erfüllen wie in Netzwerk- und Firewall-Anforderungen für das Storage-Gateway-Hardwaregerät beschrieben.

Um Ihre Hardware-Appliance physisch zu installieren

  1. Entpacken Sie Ihre Hardware-Appliance und folgen Sie den Anweisungen in der Verpackung, um den Server im Rack zu montieren.

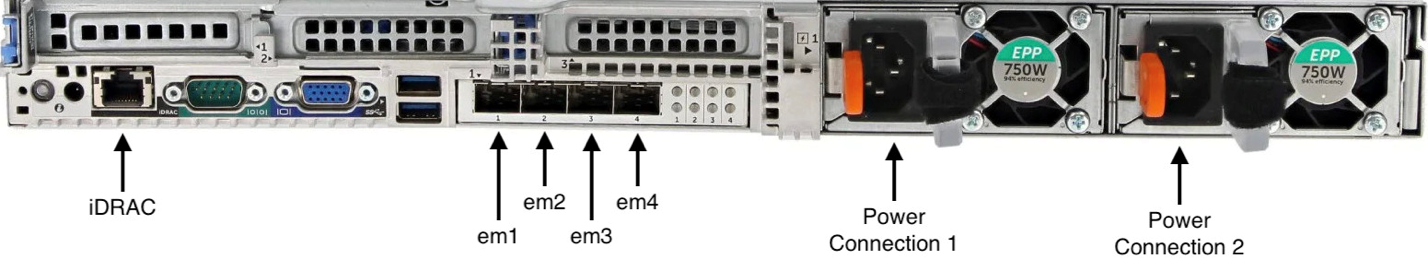

    Die folgende Abbildung zeigt die Rückseite der Hardware-Appliance mit Anschlüssen für Strom, EthernetUSB, Monitor, Tastatur und i. DRAC

    Rückseite der Hardware-Appliance mit Etiketten für Netzwerk- und Stromanschlüsse.

  2. Schließen Sie an beide Netzteile ein Stromkabel an. Es ist möglich, nur ein Stromkabel anzuschließen. Es wird jedoch empfohlen, beide Netzteile an die Stromversorgung anzuschließen.

  3. Schließen Sie ein Ethernet-Kabel an den em1-Port an, um eine stets verfügbare Internetverbindung bereitzustellen. Der em1-Port ist der erste der vier physischen Netzwerkports an der Rückseite, von links nach rechts betrachtet.

    Anmerkung

    Die Hardware-Appliance unterstützt kein VLAN Trunking. Richten Sie den Switch-Port, an den Sie die Hardware-Appliance anschließen, als Port ohne Bündelung ein. VLAN

  4. Schließen Sie die Tastatur und den Monitor an.

  5. Schalten Sie den Server durch Drücken der Taste Power (Ein/Aus) an der Vorderseite ein wie im folgenden Bild gezeigt.

    Vorderseite der Hardware-Appliance mit Netzschalter-Etikett.

Nächster Schritt

Zugreifen auf die Hardware-Appliance-Konsole
