Reciba datos a través del AWS Ground Station agente

Los siguientes diagramas proporcionan una descripción general de cómo fluyen los datos AWS Ground Station durante los contactos de frecuencia intermedia digital de banda ancha (DigiF).

El AWS Ground Station agente se encargará de organizar los componentes del plano de datos de un contacto. Antes de programar un contacto, el agente debe estar correctamente configurado, iniciado y registrado (el registro es automático al iniciar el agente) en él. AWS Ground Station Además, el software de recepción de datos (como una radio definida por software) debe estar funcionando y configurado para recibir datos en la dirección de AwsGroundStationAgentEndpointsalida.

Entre bastidores, el AWS Ground Station agente recibirá tareas desde el AWS KMS cifrado aplicado en tránsito AWS Ground Station y lo deshará antes de reenviarlo a la dirección de salida del terminal de destino, donde escucha la radio definida por software (SDR). El AWS Ground Station agente y sus componentes subyacentes respetarán los límites de CPU establecidos en el archivo de configuración para garantizar que esto no afecte al rendimiento de otras aplicaciones que se ejecuten en la instancia.

Debe tener el AWS Ground Station agente ejecutándose en la instancia receptora implicada en el contacto. Un solo AWS Ground Station agente puede organizar varios flujos de datos, como se indica a continuación, si prefiere recibir todos los flujos de datos en una sola instancia receptora.

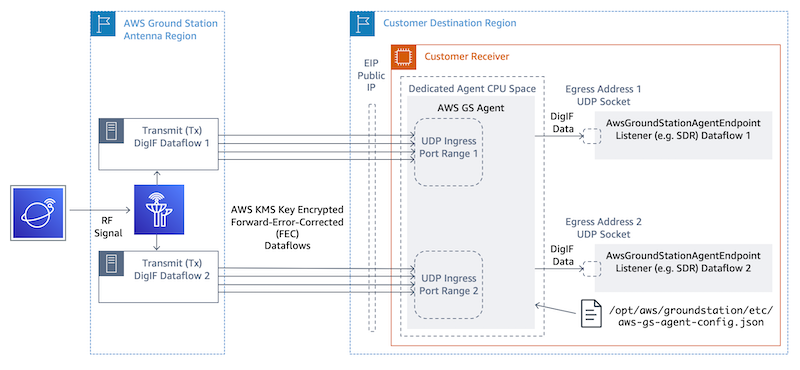

Varios flujos de datos, un solo receptor

Escenario de ejemplo:

Le gustaría recibir dos enlaces descendentes de antena como flujos de datos DigiF en la misma instancia del receptor. EC2 Los dos enlaces descendentes serán 200 y 100. MHz MHz

AwsGroundStationAgentEndpoints:

Habrá dos recursos de AwsGroundStationAgentEndpoint, uno para cada flujo de datos. Ambos puntos de conexión tendrán la misma dirección IP pública (ingressAddress.socketAddress.name). Las entradas portRange no deben superponerse, ya que los flujos de datos se reciben en la misma instancia. EC2 Ambos deben ser egressAddress.socketAddress.port únicos.

Planificación de la CPU:

• 1 núcleo (2 vCPU) para ejecutar el único AWS Ground Station agente en la instancia.

• 6 núcleos (12 vCPU) para recibir DigiF Dataflow 1 (consulta en la tabla). MHz Planificación del núcleo de la CPU

• 4 núcleos (8 vCPU) para recibir DigiF Dataflow 2 (consulta 100 en la tabla). MHz Planificación del núcleo de la CPU

• Espacio total de CPU del agente dedicado = 11 núcleos (22 vCPU) en el mismo socket.

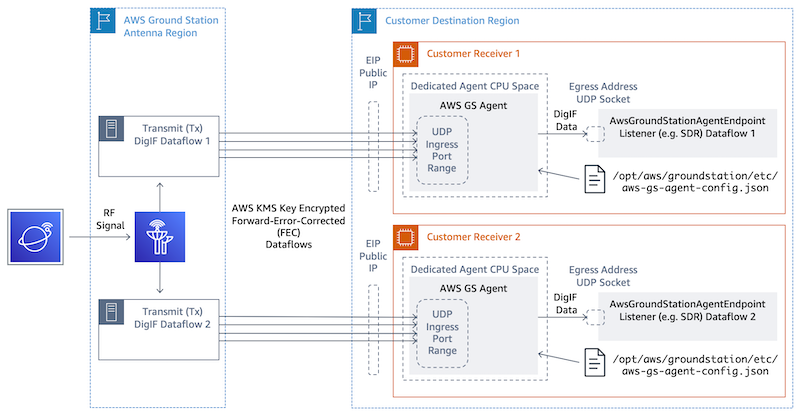

Múltiples flujos de datos, múltiples receptores

Escenario de ejemplo:

Le gustaría recibir dos enlaces descendentes de antena como flujos de datos DigiF en diferentes instancias del receptor. EC2 Ambos enlaces descendentes serán 400. MHz

AwsGroundStationAgentEndpoints:

Habrá dos recursos de AwsGroundStationAgentEndpoint recursos, uno para cada flujo de datos. Ambos puntos de conexión tendrán la misma dirección IP pública (ingressAddress.socketAddress.name). No hay restricciones en los valores de los puertos para ingressAddress y egressAddress, ya que los flujos de datos se reciben en infraestructuras separadas y no entrarán en conflicto entre sí.

Planificación de la CPU:

• Instancia de receptor 1

  • 1 núcleo (2 vCPU) para ejecutar el único AWS Ground Station agente en la instancia.

  • 9 núcleos (18 vCPU) para recibir DigiF Dataflow 1 (consulta 400 en la tabla). MHz Planificación del núcleo de la CPU

  • Espacio total de CPU del agente dedicado = 10 núcleos (20 vCPU) en el mismo socket.

• Instancia de receptor 2

  • 1 núcleo (2 vCPU) para ejecutar el único AWS Ground Station agente en la instancia.

  • 9 núcleos (18 vCPU) para recibir DigiF Dataflow 2 (consulta 400 en la tabla). MHz Planificación del núcleo de la CPU

  • Espacio total de CPU del agente dedicado = 10 núcleos (20 vCPU) en el mismo socket.
