Instalación del hub de E/S de dispositivos Amazon One para un acceso seguro
El dispositivo Amazon One con hub de E/S es una parte integral del sistema Amazon One Enterprise, diseñado para mejorar la seguridad y agilizar el control de acceso para una variedad de entornos. El dispositivo aprovecha el reconocimiento biométrico de la palma de la mano para proporcionar a los usuarios una autenticación segura y sin contacto, lo que lo hace ideal para su uso en áreas de alta seguridad, como edificios de oficinas, puntos de entrada restringidos o instalaciones que requieren una gestión de acceso perfecta. El concentrador de E/S actúa como un puente entre el dispositivo y la infraestructura de seguridad existente, lo que permite la comunicación con las cerraduras de las puertas, las alarmas y otros sistemas de control de acceso.
En esta sección se proporcionan los requisitos de ubicación y step-by-step las instrucciones para instalar el dispositivo Amazon One con I/O Hub. La preparación e instalación adecuadas son fundamentales para garantizar que el sistema funcione de forma segura y eficiente, y ofrecer a los usuarios una experiencia fluida y fiable.
Requisitos previos y preparación para instalar el dispositivo Amazon One con hub de E/S
Antes de iniciar la instalación, asegúrate de que se cumplen las siguientes condiciones para garantizar una configuración segura y eficaz:
-
Solo para uso en interiores: el dispositivo Amazon One con hub de E/S está diseñado solo para uso en interiores. Asegúrese de que esté instalado en un entorno adecuado.
-
Alimentación a través de Ethernet (PoE++): si utiliza alimentación a través de Ethernet (PoE++), compruebe que esté disponible un conmutador PoE++ IEEE 802.3bt (tipo 3) de clase 6 (extremo) o un inyector (intervalo medio). La fuente PoE++ debe estar listada o certificada y cumplir con las normas IEC 62368-1. Es importante destacar que la fuente PoE++ debe estar ubicada en el mismo edificio que el dispositivo. Utilice únicamente una fuente PoE++ aprobada con el dispositivo AOE.
-
Entrada de alimentación de 15 V CC: si utiliza una entrada de alimentación de 15 V CC, asegúrese de utilizar únicamente una fuente de alimentación NEC de clase 2 o homologada con alimentación limitada. La fuente de alimentación debe figurar en la lista o estar certificada por motivos de seguridad. Para obtener más información, consulte la sección de corriente continua opcional que aparece a continuación.
Herramientas necesarias
-
Pelacables
-
Destornillador Phillips #2
-
Destornillador de cabeza plana de 0,5 mm x 2 mm
Incluido con el dispositivo Amazon One con hub de E/S
-
2 conectores de bloque de terminales de 6 posiciones
-
Conector DC
-
Cable de alimentación/datos de 72 pulgadas
Una vez confirmados estos requisitos previos, puede continuar con el proceso de instalación y garantizar una configuración segura y eficiente de su dispositivo Amazon One con I/O Hub. Una preparación adecuada ayudará a garantizar que el dispositivo funcione según lo previsto y se integre sin problemas en su sistema de acceso seguro.
Para instalar el hub de E/S para tu dispositivo Amazon One
-
Saca tu dispositivo Amazon One con I/O Hub del embalaje.
-
Fije el hub de E/S en la ubicación deseada.
Conecta el cable USB de Amazon One al puerto del hub de E/S.

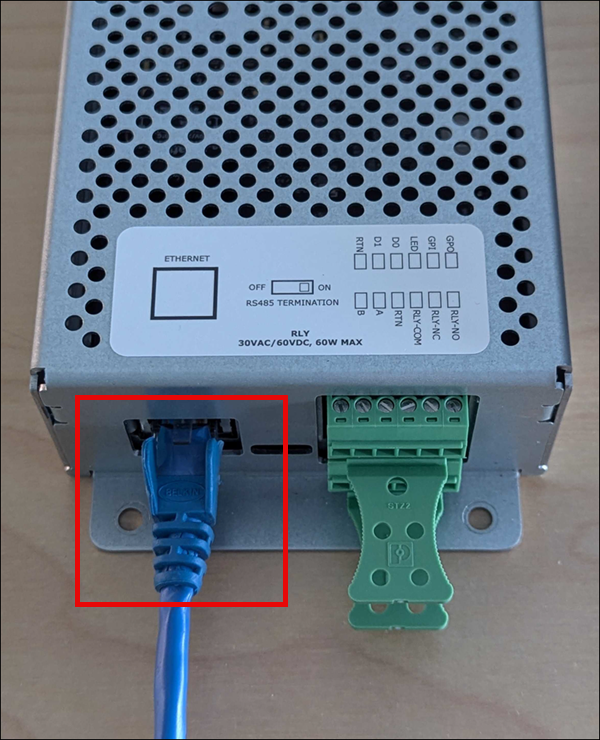

Para la alimentación POE++, conecte el cable Ethernet de la fuente POE++ al puerto del hub de E/S.
Opcional: para la alimentación de corriente continua, consulte la sección de instalación del cableado de corriente continua que aparece a continuación.
Para conectar el hub de E/S de tu dispositivo Amazon One
Instale un circuito de goteo para evitar que los líquidos corran accidentalmente por el cable y entren en el hub de E/S.

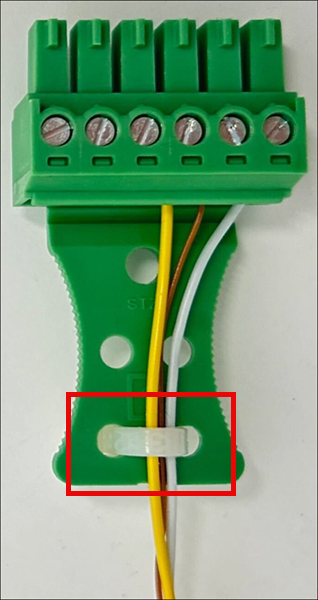

Coloque una pinza limitadora de tensión para proteger los cables de daños o tensiones, como se muestra en la siguiente imagen.

Inserte los enchufes del bloque de terminales en el hub de E/S.
Inserte solo los cables necesarios para su aplicación a través de los enchufes del bloque de terminales. Consulte la tabla y los diagramas de cableado siguientes.

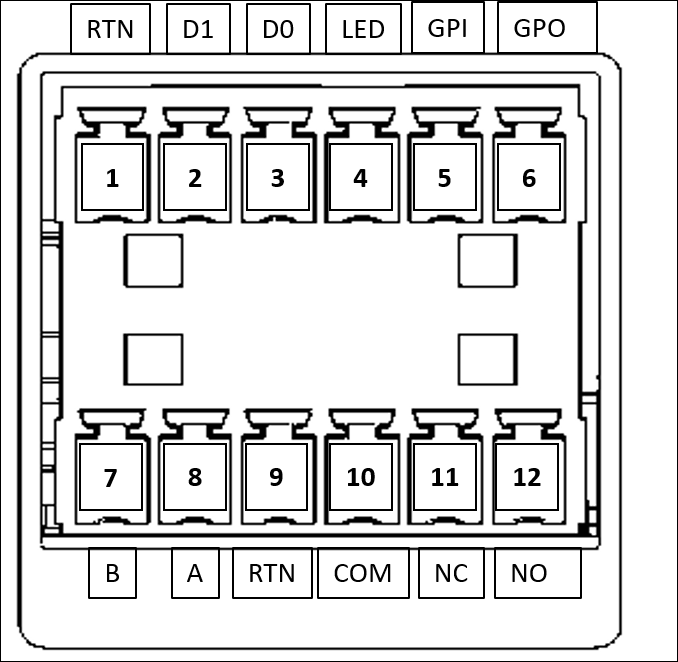

Conexiones

Pin | Connection | Descripción | Uso |
---|---|---|---|
1 | RTN | Retorno de señal | Wiegand Ground — Cable negro |
2 | D1 | Wiegand D1 | Wiegand Data 1 — Cable blanco |
3 | D0 | Wiegand D0 | Datos de Wiegand 0 — Cable verde |
4 | GUIÓ | LED Wiegand | LED Wiegand: opcional |
5 | GPI | Entrada de uso general | Señal de entrada digital: opcional |
6 | GPO | Salida de uso general | Señal de salida digital: opcional |
7 | B | RS485_B/D0/Data | OSDP D0 — Cable verde |
8 | A | RS485_A/D1/Reloj | OSDP D1 — Cable blanco |
9 | RTN | Retorno de señal | Retorno OSDP: cable negro |
10 | COM | Relé común | Relé de contacto común: cable blanco |
11 | NC | Relé normalmente cerrado | Relé de contacto normalmente cerrado: cable naranja |
12 | NO | El relé está normalmente abierto | El relé de contacto normalmente está abierto: cable amarillo |

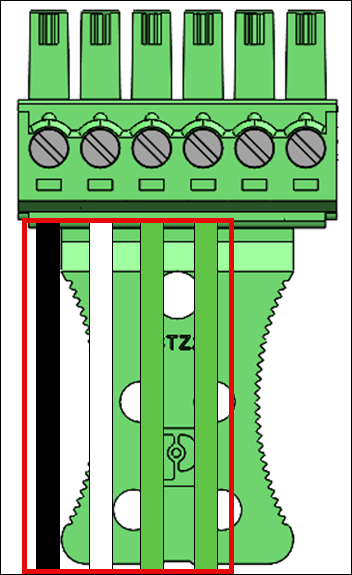

Conexiones Wiegand
Inserte el cable negro en el pin 1 (RTN).
Inserte el cable blanco en el pin 2 (D1).
Inserte el cable verde en el pin 3 (D0).
Opcional: inserte el cable verde en el pin 4 (LED).

Conexiones de rel
Inserte el cable blanco en el pin 10 (COM).
Inserte el cable naranja en el pin 11 (NC).
Inserte el cable amarillo en el pin 12 (NO).

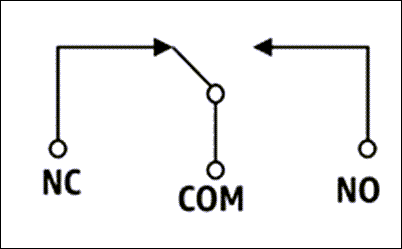

Diagrama de relés

El relé debe funcionar de acuerdo con las clasificaciones de seguridad especificadas: 30 VAC/60 VDC, 60 W como máximo.

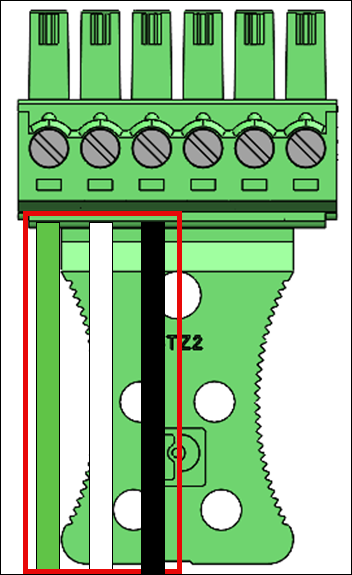

RS485 conexiones
Introduzca el cable verde en el pin 7 (B).
Inserte el cable blanco en el pin 8 (A).
Inserte el cable negro en el pin 9 (RTN).

Encienda el interruptor de RS485 terminación si el dispositivo es la última unidad de la línea. Este interruptor activa la terminación de una resistencia de 120 ohmios en la línea.

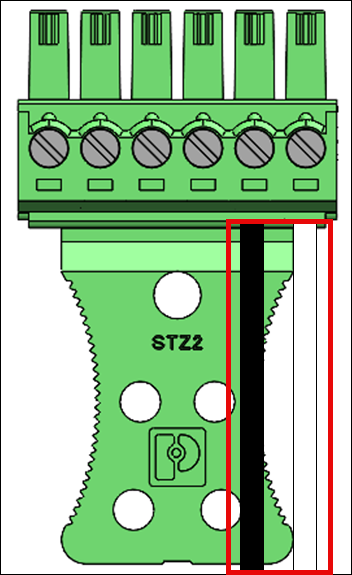

Conexiones de entrada/salida digitales
Inserte el cable negro en el pin 5 (GPI).
Inserte el cable blanco en el pin 6 (GPO).

Las conexiones de entrada/salida digital deben funcionar como se indica.
Opcional: para instalar el cableado de corriente continua
-
Quita 3 mm a 5 mm del extremo de un cable rojo para el positivo (+) y un cable negro para el negativo (-).
-

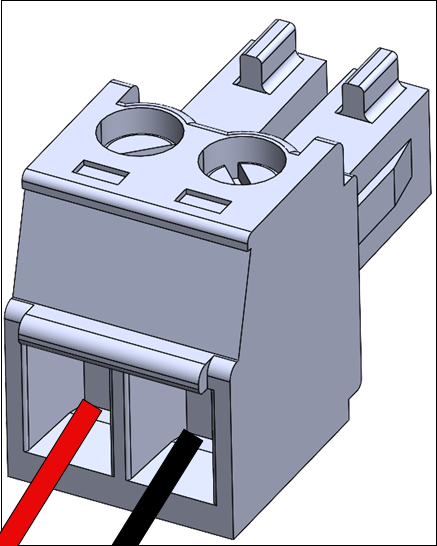

Inserte el extremo pelado del cable de corriente continua en el conector de corriente continua.
-
Atornille el cable en su posición.
-

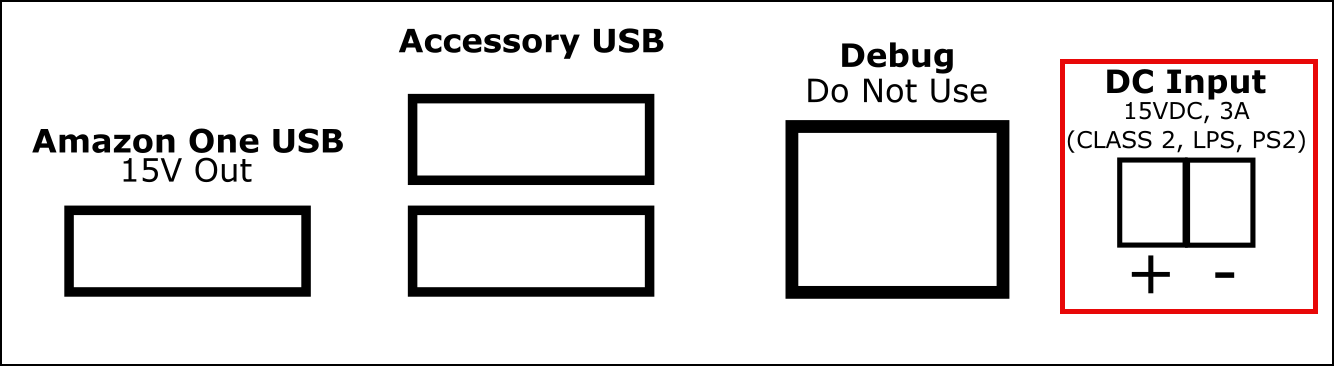

Inserte el conector de corriente continua cableado en el puerto de entrada de corriente continua.
Tras instalar tu dispositivo Amazon One, estarás listo para activarlo.
