Instalación del dispositivo Amazon One que se puede montar en la pared
El dispositivo Amazon One, que se puede montar en la pared, es un sistema de identificación biométrica versátil y compacto diseñado para proporcionar una experiencia perfecta y sin contacto a los usuarios en diversos entornos. Utiliza una tecnología avanzada de reconocimiento de la palma de la mano para acceder o pagar de forma segura, lo que lo hace ideal para ubicaciones con mucho tráfico, como espacios comerciales, entradas de oficinas y más.
En esta sección se describen los requisitos de ubicación necesarios y los pasos detallados para instalar el dispositivo Amazon One que se puede montar en la pared a fin de garantizar un rendimiento y una seguridad óptimos.
Requisitos previos y preparación para instalar el dispositivo Amazon One de montaje en pared
Antes de comenzar la instalación, asegúrate de que se cumplen las siguientes condiciones para garantizar que el dispositivo funcione de manera efectiva y que esté correctamente configurado en tu espacio:
-
Solo para uso en interiores: el dispositivo Amazon One, que se puede montar en la pared, está diseñado únicamente para uso en interiores, así que asegúrate de instalarlo en un entorno adecuado.
-
Requisitos de pared: la pared debe estar nivelada para garantizar la correcta alineación y funcionalidad del dispositivo.
-
Altura de montaje: la parte superior del soporte de pared debe colocarse a una distancia no superior a 44-46 pulgadas del suelo después de la instalación, lo que garantiza la facilidad de acceso para los usuarios.
-
Gestión de cables: asegúrese de que todos los cables sobrantes queden colocados detrás del soporte de pared y sujetos de forma segura para evitar que se estropeen o se ensucien.
-
Alimentación a través de Ethernet (PoE++): si utiliza alimentación a través de Ethernet (PoE++), compruebe que esté disponible un conmutador PoE++ de clase 6 IEEE 802.3bt (tipo 3) o un inyector (tramo medio). La fuente PoE++ debe estar listada o certificada y cumplir con las normas IEC 62368-1. Es importante destacar que la fuente PoE++ debe estar ubicada en el mismo edificio que el dispositivo. Utilice únicamente una fuente PoE++ aprobada con el dispositivo AOE.
-
Entrada de alimentación de 15 V DC: si utiliza una entrada de alimentación de 15 V DC, asegúrese de que solo se utilice una fuente de alimentación NEC de clase 2 o una fuente de alimentación aprobada para limitaciones de potencia. La fuente de alimentación debe estar listada o certificada para garantizar su seguridad y compatibilidad.
Herramientas necesarias
-
Broca de 1/4» para pared seca o mampostería si se requieren anclajes de pared
-
Pelacables
-
Broca de 7/64» para taladrar orificios piloto
-
Destornillador Phillips #2
-
Destornillador de cabeza plana de 0,5 mm x 2 mm
-
Controlador Torx T12 Secure
-
Lápiz
-
Nivel
Incluido con el dispositivo Amazon One que se puede montar en la pared
-
6 anclajes #8 para paneles de yeso
-
6 tornillos #8 -32 de 1 pulgada de largo
-
2 tornillos de máquina #6 -32 de 1 pulgada
-
2 conectores de bloque de terminales de 6 posiciones
-
2 tornillos Torx Security M4x10 de cabeza plana
Una vez confirmados estos requisitos previos, puede continuar con los pasos de instalación para montar y configurar de forma segura el dispositivo Amazon One que se puede montar en la pared.
Para instalar la placa de montaje en pared para tu dispositivo Amazon One
Retira tu dispositivo Amazon One del embalaje.
-

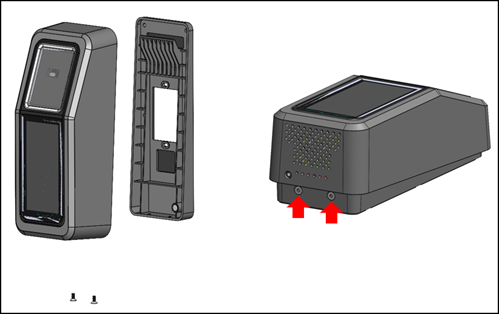

Separa la placa de montaje de tu dispositivo Amazon One quitando los dos tornillos de seguridad Torx inferiores.
-

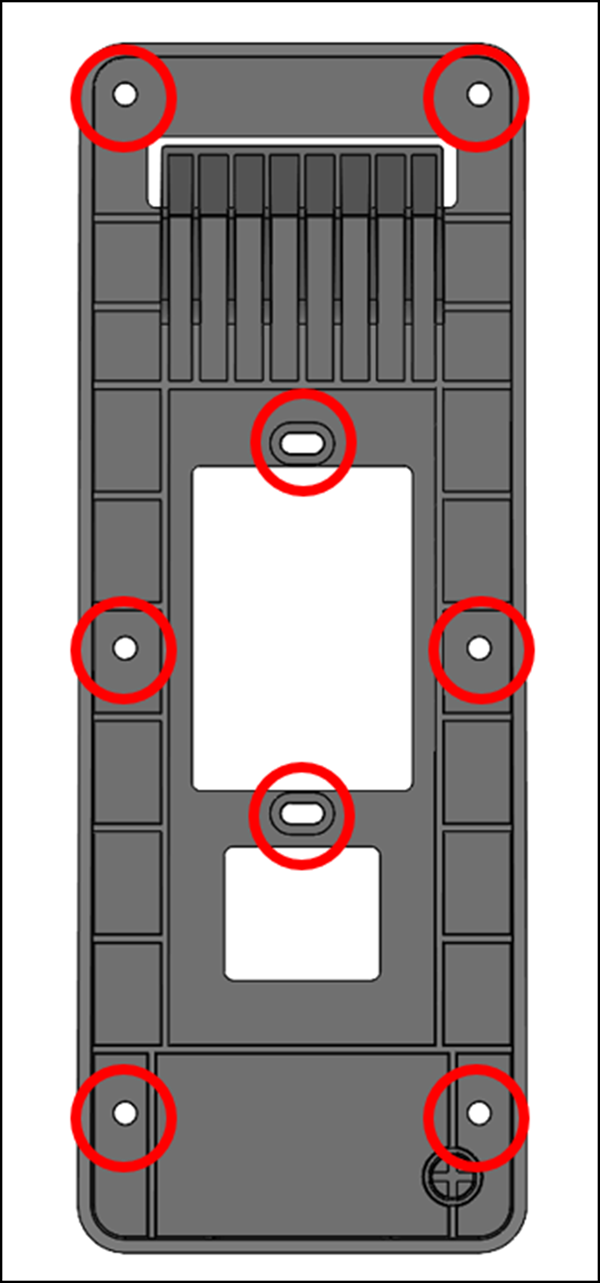

Coloque la placa de montaje en la pared en el lugar deseado. Utilice el soporte como plantilla para marcar los seis orificios exteriores de los tornillos, como se muestra en la siguiente imagen.
(Opcional) Si hay una caja de un solo conector disponible en la posición de instalación, lleve a cabo lo siguiente:
Coloque la placa sin apretar en la caja de montaje insertando los tornillos de máquina #6 -32 incluidos a través de los orificios oblongos.
Asegúrese de que la placa de montaje esté nivelada.
Utilice la placa de montaje como plantilla para marcar las seis posiciones de los tornillos con un lápiz. Puede utilizar los orificios oblongos y el tornillo #6 -32 como soporte adicional para la placa de montaje. No utilice las posiciones de los tornillos #6 -32 como medio principal para montar la placa de pared.
Si lo monta en superficies de estuco, paneles de yeso, ladrillo u hormigón, taladre orificios de 1/4 pulgada en cada lugar marcado y, a continuación, instale los anclajes de pared presionándolos en el orificio hasta que el anclaje quede al ras de la pared.
Si se monta sobre una superficie de madera, no se necesitan anclajes y solo se necesitan orificios guía de 7/64 pulgadas en los lugares marcados.
Fije holgadamente la placa de pared a la pared con los tornillos para madera #8 en las posiciones de anclaje.
Una vez que todos los sujetadores estén en su lugar, asegúrese de que la placa de montaje esté nivelada.
Apriete los tornillos para fijar la placa de montaje a la pared.
Para conectar tu dispositivo Amazon One que se puede montar en la pared
Puede configurar el dispositivo Amazon One con los protocolos de control de acceso OSDP y Weigand. Para simplificar la instalación, el dispositivo Amazon One utiliza conectores de bloque de terminales (fabricante P/N: Phoenix Contact 1767694). También tienes la opción de configurar el dispositivo Amazon One para controlar directamente los dispositivos externos mediante el relé interno o las conexiones de entrada y salida de uso general.
-

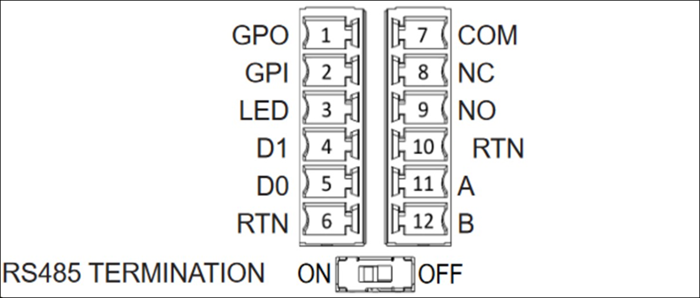

Para determinar la configuración de cableado adecuada para su aplicación, consulte el siguiente diagrama y la tabla de conexiones.
Para obtener información detallada sobre las características eléctricas de las señales, consulte las instrucciones de cableado.
Conexiones
Pin Connection Descripción Uso 1 GPO Salida de uso general Señal de salida digital: opcional 2 GPI Entrada de uso general Señal de entrada digital: opcional 3 GUIÓ LED Wiegand LED Wiegand: opcional 4 D1 Wiegand D1 Wiegand data 1 — Cable blanco 5 D0 Wiegand D0 Datos de Wiegand 0 — Cable verde 6 RTN Retorno de señal Wiegand Ground — Cable negro 7 Com Relé común Relé de contacto común: cable blanco 8 NC Relé normalmente cerrado Relé de contacto normalmente cerrado: cable naranja 9 NO El relé está normalmente abierto El relé de contacto está normalmente abierto: cable amarillo 10 RTN Retorno de señal Retorno OSDP: cable negro 11 A RS485_A/D1/Reloj OSDP D1 — Cable blanco 12 B RS485_B/D0/Datos OSDP D0 — Cable verde -
Al instalar un cable, separe entre 3 y 5 mm del extremo del cable.
Inserte el extremo pelado del cable en la posición de terminal deseada.
-
Con un destornillador de punta plana, gire el tornillo de retención del terminal en el sentido de las agujas del reloj para sujetar el cable hasta que quede ajustado. No lo apriete demasiado.
-
Después de sujetarlo, tire suavemente del cable para asegurarse de que quede bien asentado.
-
Después de realizar las conexiones necesarias, inserta el enchufe en el receptáculo correspondiente del bloque de terminales de tu dispositivo Amazon One.
-
Inserta el cable Ethernet Cat6 en la toma. RJ45
-
Coloca el dispositivo Amazon One de forma que el gancho de la placa de pared se deslice dentro de la abertura de la parte trasera del dispositivo.
Asegúrese de que los cables no queden atrapados entre el dispositivo y la placa de montaje y deje que el dispositivo gire y se asiente en su posición.
-
Fije su dispositivo Amazon One a la placa de montaje con dos tornillos Torx Security M4x10 de cabeza plana.
Apriete los tornillos con la mano. No los aprietes demasiado.
Para conectar tu dispositivo Amazon One que se puede montar en la pared
Instale solo los cables necesarios para su aplicación.
Conexiones Wiegand
Inserte el cable azul en el pin 3 (LED).
Inserte el cable blanco en el pin 4 (D1).
Inserte el cable verde en el pin 5 (D0).
Inserte el cable negro en el pin 6 (RTN).
Cableado de salida Wiegand
| Pin | Connection | Descripción | Uso |
|---|---|---|---|
| 3 | GUIÓ | LED Wiegand | Entrada LED Wiegand: opcional (TTL de 5 V) |
| 4 | D1 | Wiegand D1 | Salida Wiegand D1 (5 V TTL) |
| 5 | D0 | Wiegand D0 | Salida Wiegand D0 (5 V TTL) |
| 6 | RTN | Retorno de señal | Referencia GND de Wiegand |
Gire el interruptor de RS485 terminación a la posición «ON» si el dispositivo es la última unidad de la línea. Este interruptor activa la terminación de una resistencia de 120 ohmios en la línea.

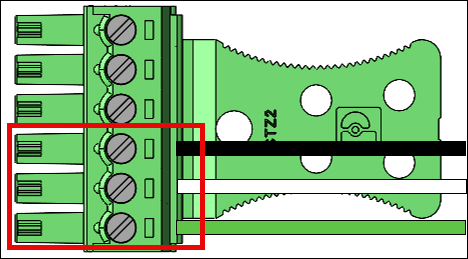

RS485 conexiones
Inserte el cable negro en el pin 10 (RTN).
Inserte el cable blanco en el pin 11 (A).
Inserte el cable verde en el pin 12 (B).
RS485 cableado
| Pin | Connection | Descripción | Uso |
|---|---|---|---|
| 10 | RTN | Retorno de señal | Suelo |
| 11 | A | RS485_A/D1/Reloj | RS485 señal no inversora |
| 12 | B | RS485_B/D0/Datos | RS485 señal inversora |

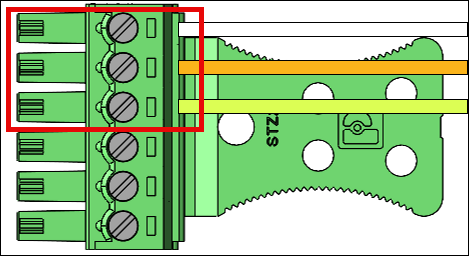

conexiones de relé
Inserte el cable blanco en el pin 7 (COM).
Inserte el cable naranja en el pin 8 (NC).
Inserte el cable amarillo en el pin 9 (NO).

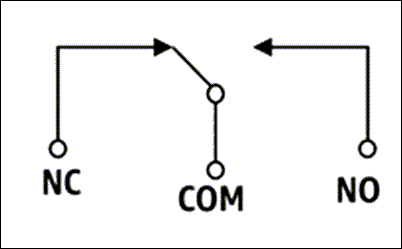

cableado del relé
| Pin | Connection | Descripción | Uso |
|---|---|---|---|
| 7 | COM | Relé común | Relé de contacto común: cable blanco |
| 8 | NC | Relé normalmente cerrado | Relé de contacto normalmente cerrado: cable naranja |
| 9 | NO | El relé está normalmente abierto | El relé de contacto está normalmente abierto: cable amarillo |
El relé debe funcionar de acuerdo con las clasificaciones de seguridad especificadas: 30 VAC/60 VDC, 60 W como máximo.

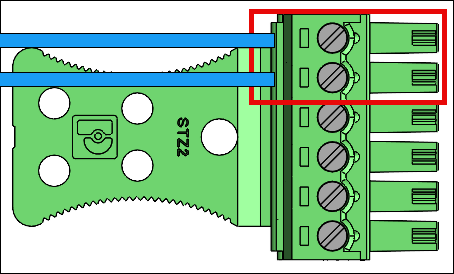

Conexiones de entrada/salida digitales
Inserte el cable azul en el pin 1 (GPO).
Inserte el cable azul en el pin 2 (GPI).
Cableado de entrada/salida digital
| Pin | Connection | Descripción | Uso |
|---|---|---|---|
| 1 | GPO | Salida de uso general | Señal de salida digital (5 V) |
| 2 | GPI | Entrada de uso general | Señal de entrada digital (3.6 V — 5 V) |
Las conexiones de entrada/salida digital deben funcionar como se indica.
Tras instalar tu dispositivo Amazon One, estarás listo para activarlo.
