Instalación física del dispositivo de hardware

Su electrodoméstico tiene un formato de 1U y cabe en un rack de 19 pulgadas estándar que cumple con las normas de la Comisión Electrotécnica Internacional (IEC). La siguiente imagen muestra las dimensiones del dispositivo de hardware:

dimensiones del dispositivo de hardware, incluidos los soportes de montaje y el bisel.

Requisitos previos

Para instalar su dispositivo de hardware, necesita los siguientes componentes:

  • Cables de alimentación: se necesita uno pero se recomienda tener dos.

  • Cableado de red compatible (en función de la tarjeta de interfaz de red (NIC) que se incluya en el dispositivo de hardware). Módulo óptico Twinax Copper DAC SFP + (compatible con Intel) o transceptor de cobre SFP Base-T.

  • Solución de conmutación de teclado y monitor o teclado, vídeo y ratón (). KVM

nota

Antes de realizar el siguiente procedimiento, asegúrese de que cumple todos los requisitos del dispositivo de hardware de Storage Gateway como se describe en Requisitos de red y firewall para el dispositivo de hardware de Storage Gateway.

Para instalar físicamente su dispositivo de hardware

  1. Saque de la caja el dispositivo de hardware y siga las instrucciones incluidas en la caja para montar el servidor en rack.

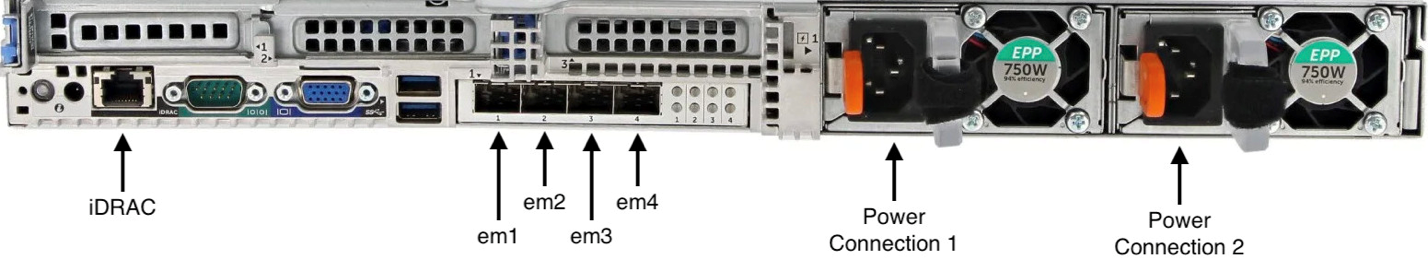

    La siguiente imagen muestra la parte posterior del dispositivo de hardware con puertos para conectar la alimentación, Ethernet, el monitorUSB, el teclado y otros dispositivos. DRAC

    parte trasera del dispositivo de hardware con etiquetas de conectores de red y alimentación.

  2. Conecte una conexión de alimentación a cada una de las fuentes de alimentación. Es posible conectar solo una conexión de alimentación, pero recomendamos conectar ambas fuentes de alimentación.

  3. Conecte un cable Ethernet al puerto em1 para proporcionar una conexión a Internet permanente. El puerto em1 es el primero de los cuatro puertos de red físicos de la parte trasera, de izquierda a derecha.

    nota

    El dispositivo de hardware no admite la VLAN conexión troncal. Configure el puerto del conmutador al que va a conectar el dispositivo de hardware como un puerto no troncalVLAN.

  4. Conecte el teclado y el monitor.

  5. Encienda el servidor presionando el botón Power del panel delantero, como se muestra en la siguiente imagen.

    parte delantera del dispositivo de hardware con etiqueta de botón de encendido.

Paso siguiente

Acceso a la consola del dispositivo de hardware
