Installation du hub d'E/S pour appareils Amazon One pour un accès sécurisé

L'appareil Amazon One avec hub d'E/S fait partie intégrante du système Amazon One Enterprise, conçu pour améliorer la sécurité et rationaliser le contrôle d'accès pour divers environnements. L'appareil utilise la reconnaissance biométrique de la paume de la main pour fournir une authentification sécurisée et sans contact aux utilisateurs, ce qui le rend idéal pour une utilisation dans des zones hautement sécurisées telles que les immeubles de bureaux, les points d'entrée restreints ou les installations nécessitant une gestion fluide des accès. Le hub d'E/S agit comme un pont entre l'appareil et votre infrastructure de sécurité existante, permettant la communication avec les serrures de porte, les alarmes et les autres systèmes de contrôle d'accès.

Cette section fournit les exigences de localisation et step-by-step les instructions relatives à l'installation de l'appareil Amazon One avec un hub d'E/S. Une préparation et une installation appropriées sont essentielles pour garantir que le système fonctionne de manière sûre et efficace, offrant aux utilisateurs une expérience fluide et fiable.

Conditions préalables et préparation à l'installation de l'appareil Amazon One avec hub d'E/S

Avant de commencer l'installation, assurez-vous que les conditions suivantes sont remplies pour garantir une configuration sûre, sécurisée et efficace :

  • Utilisation en intérieur uniquement : l'appareil Amazon One avec hub d'E/S est conçu pour une utilisation en intérieur uniquement. Assurez-vous qu'il est installé dans un environnement approprié.

  • Power Over Ethernet (PoE++) : Si vous utilisez Power Over Ethernet (PoE++), vérifiez qu'un commutateur PoE++ IEEE 802.3bt (type 3) classe 6 (extrémité) ou un injecteur (envergure intermédiaire) est disponible. La source PoE++ doit être répertoriée ou certifiée et conforme aux normes IEC 62368-1. Il est important de noter que la source PoE++ doit être située dans le même bâtiment que l'appareil. Utilisez uniquement une source PoE++ approuvée avec l'appareil AOE.

  • Entrée d'alimentation 15 V DC : Si vous utilisez une entrée d'alimentation 15 V DC, assurez-vous que seule une alimentation approuvée NEC de classe 2 ou à puissance limitée est utilisée. L'alimentation doit être répertoriée ou certifiée pour des raisons de sécurité. Pour plus de détails, reportez-vous à la section DC optionnelle ci-dessous.

Outils nécessaires

  • Pince à dénuder

  • Tournevis Phillips #2

  • Tournevis à tête plate de 0,5 mm x 2 mm

Inclus avec l'appareil Amazon One avec hub d'E/S

  • 2 connecteurs de bornier à 6 positions

  • Connecteur DC

  • Câble d'alimentation/de données de 72 pouces

Une fois ces conditions préalables confirmées, vous pouvez poursuivre le processus d'installation afin de garantir une configuration sûre et efficace de votre appareil Amazon One avec I/O Hub. Une préparation adéquate permettra de garantir que l'appareil fonctionne comme prévu et qu'il s'intègre parfaitement à votre système d'accès sécurisé.

Pour installer le hub d'E/S sur votre appareil Amazon One
  1. Retirez votre appareil Amazon One avec I/O Hub de son emballage.

  2. Fixez le hub d'E/S à l'emplacement souhaité.

  3. Branchez le câble USB Amazon One sur le port du hub d'E/S.

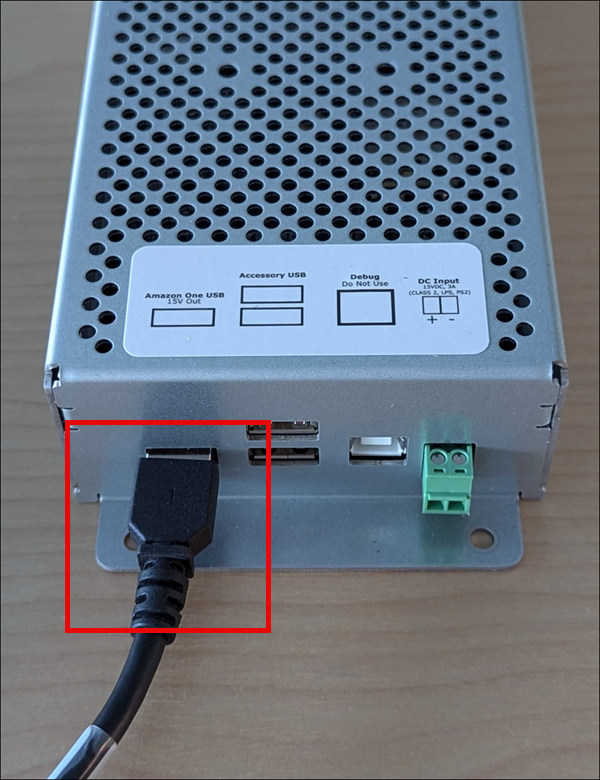

    Câble USB pour Systems Manager
  4. Pour l'alimentation POE++, branchez le câble Ethernet reliant la source POE++ au port du hub d'E/S.

    Facultatif : pour l'alimentation en courant continu, reportez-vous à la section d'installation du câblage en courant continu ci-dessous.

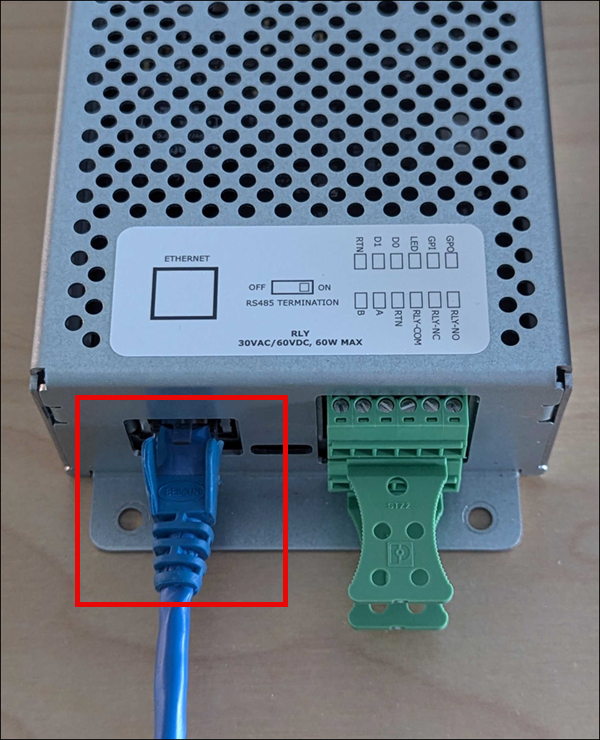

    Câble Ethernet Systems Manager pour POE++
Pour câbler le hub d'E/S de votre appareil Amazon One
  • Installez une boucle anti-goutte pour éviter que des liquides ne s'écoulent accidentellement le long du cordon et ne pénètrent dans le hub d'E/S.

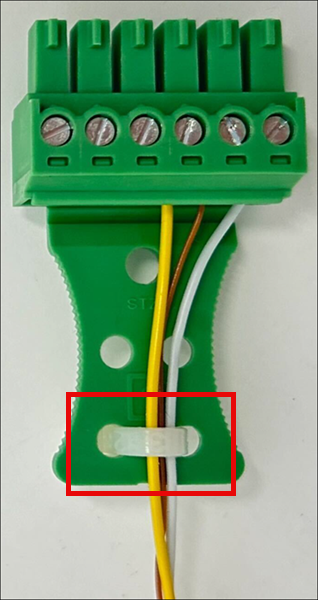

  • Fixez une pince antitraction pour protéger les fils contre les dommages ou le stress, comme indiqué dans l'image suivante.

Pince antitraction Systems Manager
  1. Insérez les connecteurs du bornier dans le hub d'E/S.

  2. Insérez uniquement les fils nécessaires à votre application dans les connecteurs du bornier. Reportez-vous au tableau de câblage et aux schémas suivants.

Connexions

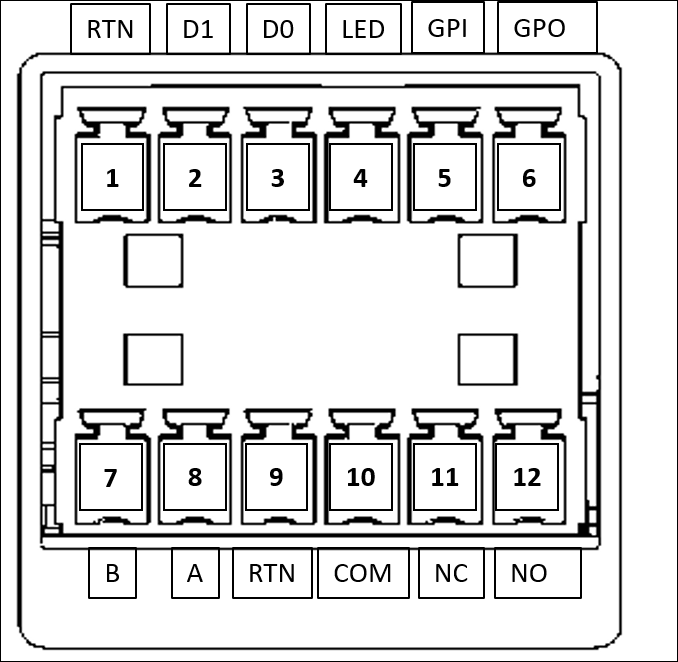

Schéma des connexions de Systems Manager IO Wiegand
Connecteur Connexion Description Utiliser
1 RTN Retour du signal Wiegand Ground — Fil noir
2 D1 Wiegand D1 Wiegand Data 1 — Fil blanc
3 D0 Wiegand D0 Wiegand data 0 — Câble vert
4 LED LED Wiegand LED Wiegand — en option
5 GPI Saisie à usage général Signal d'entrée numérique — Facultatif
6 GPO Sortie à usage général Signal de sortie numérique - Facultatif
7 B RS485_B/D0/Données OSDP D0 — Fil vert
8 A RS485_A/D1/Horloge OSDP D1 — Fil blanc
9 RTN Retour du signal Retour OSDP — Fil noir
10 COM Relais commun Relais de contact commun — fil blanc
11 NC Relais normalement fermé Relais de contact normalement fermé — fil orange
12 NO Relais normalement ouvert Relais de contact normalement ouvert — fil jaune

Connexions Wiegand

  • Insérez le fil noir dans la broche 1 (RTN).

  • Insérez le fil blanc dans la broche 2 (D1).

  • Insérez le fil vert dans la broche 3 (D0).

  • Facultatif : insérez le fil vert dans la broche 4 (LED).

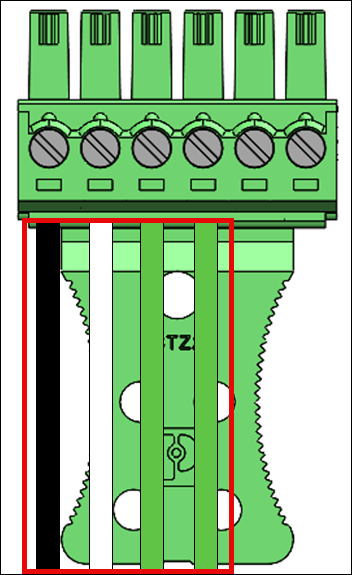

Câbles Systems Manager IO Wiegand

Connexions par relais

  • Insérez le fil blanc dans la broche 10 (COM).

  • Insérez le fil orange dans la broche 11 (NC).

  • Insérez le fil jaune dans la broche 12 (NO).

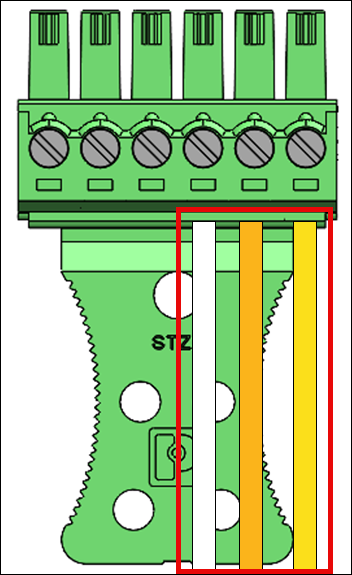

Câbles de relais Systems Manager

Schéma du relais

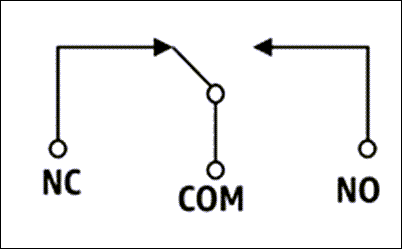

Schéma électrique de Systems Manager

Le relais doit être utilisé conformément aux valeurs de sécurité spécifiées 30VAC/60VDC, 60W max.

RS485 connexions

  • Insérez le fil vert dans la broche 7 (B).

  • Insérez le fil blanc dans la broche 8 (A).

  • Insérez le fil noir dans la broche 9 (RTN).

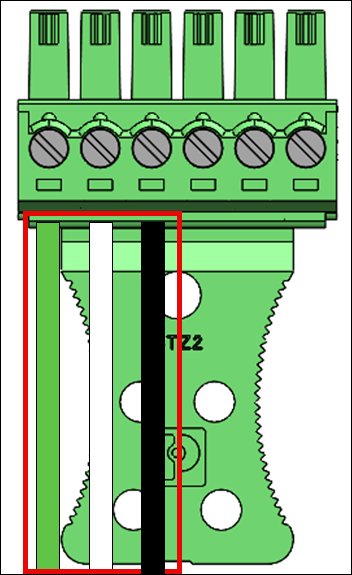

RS485 Câbles Systems Manager

Activez le commutateur de RS485 terminaison sur « ON » si l'appareil est le dernier appareil sur la ligne. Ce commutateur active la terminaison de la résistance de 120 ohms sur la ligne.

Connexions d'entrée/sortie numériques

  • Insérez le fil noir dans la broche 5 (GPI).

  • Insérez le fil blanc dans la broche 6 (GPO).

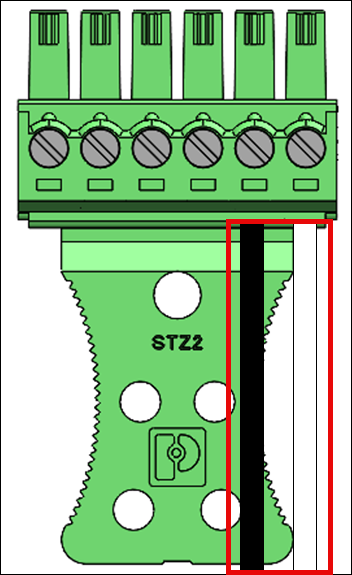

Câblage entrée/sortie numérique de Systems Manager
  • Les connexions d'entrée/sortie numériques doivent être utilisées comme indiqué.

Facultatif : pour installer un câblage DC
  1. Dénudez 3 mm à 5 mm de l'extrémité d'un fil rouge pour le positif (+) et d'un fil noir pour le négatif (-).

  2. Insérez l'extrémité dénudée du fil DC dans la prise DC.

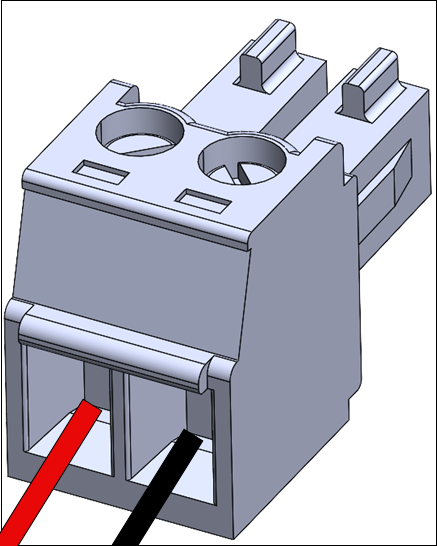

    Connecteur DC Systems Manager
  3. Vissez le fil en place.

  4. Insérez la prise DC filaire dans le port d'entrée DC.

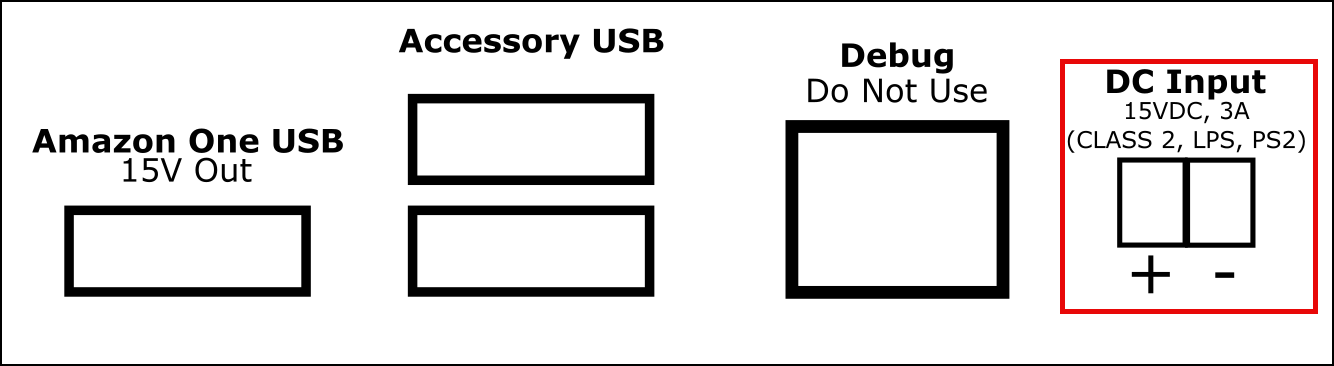

    Systems Manager Deux prises d'entrée DC

Après avoir installé votre appareil Amazon One, vous êtes prêt à l'activer.
