Installation de l'appareil Amazon One à montage mural

L'appareil mural Amazon One est un système d'identification biométrique compact et polyvalent conçu pour offrir une expérience fluide et sans contact aux utilisateurs dans divers environnements. Il utilise une technologie avancée de reconnaissance des paumes pour un accès ou un paiement sécurisés, ce qui le rend idéal pour les lieux très fréquentés tels que les espaces commerciaux, les entrées de bureaux, etc.

Cette section décrit les exigences de localisation nécessaires et les étapes détaillées pour installer l'appareil Amazon One à montage mural afin de garantir des performances et une sécurité optimales.

Conditions préalables et préparation à l'installation de l'appareil Amazon One à montage mural

Avant de commencer l'installation, assurez-vous que les conditions suivantes sont remplies pour garantir que l'appareil fonctionne efficacement et qu'il est correctement configuré dans votre espace :

• Utilisation en intérieur uniquement : l'appareil mural Amazon One est destiné à une utilisation en intérieur uniquement. Assurez-vous donc qu'il est installé dans un environnement approprié.

• Exigences relatives au mur : le mur doit être plat pour garantir le bon alignement et le bon fonctionnement de l'appareil.

• Hauteur de montage : le haut du support mural ne doit pas être placé à plus de 44 à 46 pouces du sol après l'installation, afin de garantir un accès facile aux utilisateurs.

• Gestion des câbles : assurez-vous que tous les câbles excédentaires sont acheminés derrière le support mural et solidement fixés pour éviter de les endommager ou de les encombrer.

• Power Over Ethernet (PoE++) : Si vous utilisez Power Over Ethernet (PoE++), vérifiez qu'un commutateur PoE++ IEEE 802.3bt (type 3) classe 6 (extrémité) ou un injecteur (envergure intermédiaire) est disponible. La source PoE++ doit être répertoriée ou certifiée et conforme aux normes IEC 62368-1. Il est important de noter que la source PoE++ doit être située dans le même bâtiment que l'appareil. Utilisez uniquement une source PoE++ approuvée avec l'appareil AOE.

• Entrée d'alimentation 15 V DC : Si vous utilisez une entrée d'alimentation 15 V DC, assurez-vous que seule une alimentation NEC de classe 2 ou une alimentation approuvée à puissance limitée est utilisée. L'alimentation doit être répertoriée ou certifiée pour des raisons de sécurité et de compatibilité.

Outils nécessaires

• Mèche de 1/4 po pour cloison sèche ou maçonnerie si des ancrages muraux sont nécessaires

• Pince à dénuder

• Mèche de 7/64 po pour percer des avant-trous

• Tournevis Phillips #2

• Tournevis à tête plate de 0,5 mm x 2 mm

• Pilote Torx sécurisé T12

• Crayon

• Niveau

Inclus avec l'appareil Amazon One à montage mural

• 6 ancrages pour cloisons sèches #8

• 6 vis #8 -32 de 1 po de long

• 2 vis mécaniques #6 -32 de 1 po

• 2 connecteurs de bornier à 6 positions

• 2 vis à tête plate Torx Security M4x10

Une fois ces conditions préalables confirmées, vous pouvez procéder aux étapes d'installation pour monter et configurer en toute sécurité l'appareil Amazon One à montage mural.

Pour installer la plaque de montage mural sur votre appareil Amazon One

1. Retirez votre appareil Amazon One de son emballage.

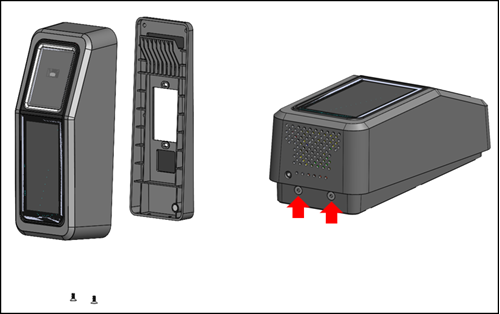

2. Séparez la plaque de montage de votre appareil Amazon One en retirant les deux vis de sécurité Torx inférieures.

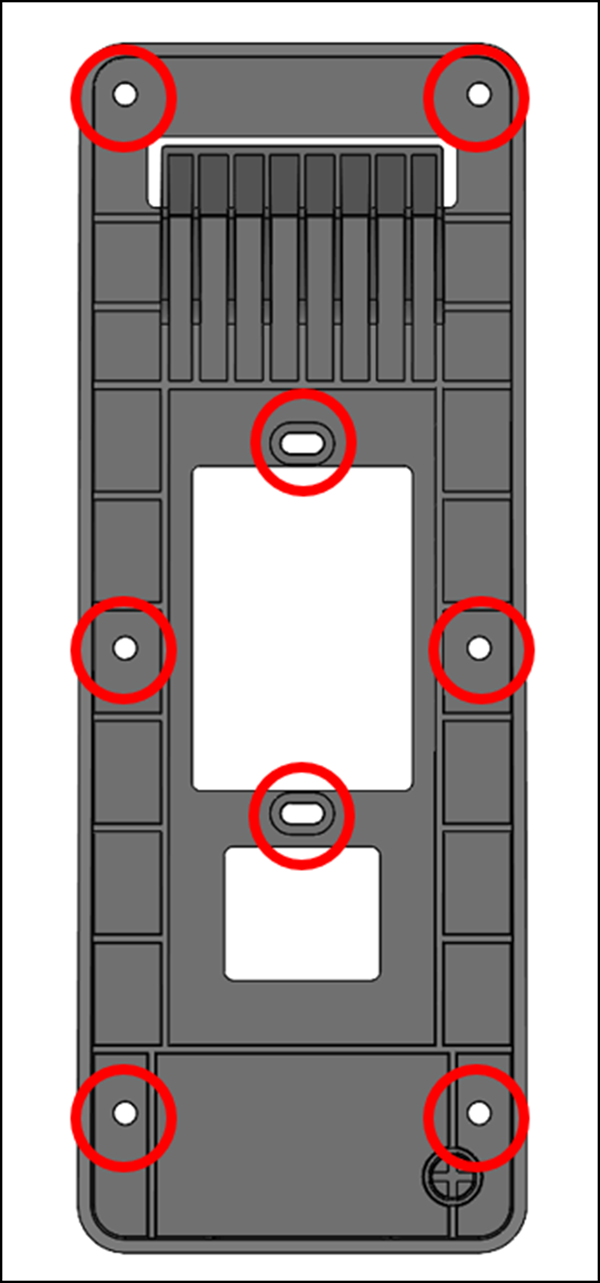

3. Positionnez la plaque de montage sur le mur à l'endroit souhaité. Utilisez le support comme gabarit pour marquer les six trous de vis extérieurs, comme indiqué dans l'image suivante.

   (Facultatif) Si un boîtier monobloc est disponible en position d'installation, effectuez les opérations suivantes :

   • Fixez la plaque sans serrer sur le boîtier en insérant les vis mécaniques #6 -32 incluses dans les trous oblongs.

   • Assurez-vous que la plaque de montage est à niveau.

   • Utilisez la plaque de montage comme gabarit pour marquer les six positions de vis avec un crayon. Vous pouvez utiliser les trous oblongs et la vis #6 -32 comme support supplémentaire pour la plaque de montage. N'utilisez pas les positions de vis #6 -32 comme principal moyen de montage de la plaque murale.



4. Pour le montage sur des surfaces en stuc, en placoplâtre, en brique ou en béton, percez des trous de 1/4 po à chaque endroit marqué, puis installez les ancrages muraux en les enfonçant dans le trou jusqu'à ce que l'ancrage soit au même niveau que le mur.

   En cas de montage sur une surface en bois, les ancrages ne sont pas nécessaires et seuls des avant-trous de 7/64 pouces sont nécessaires aux emplacements marqués.

5. Fixez sans serrer la plaque murale au mur à l'aide des vis à bois #8 en position d'ancrage.

6. Une fois que toutes les fixations sont en place, assurez-vous que la plaque de montage est à niveau.

7. Serrez les vis pour fixer la plaque de montage au mur.

Pour connecter votre appareil Amazon One à montage mural

Vous pouvez configurer un appareil Amazon One avec les protocoles de contrôle d'accès OSDP et Weigand. Pour simplifier l'installation, l'appareil Amazon One utilise des connecteurs de bornier (Mfg P/N : Phoenix Contact 1767694). Vous avez également la possibilité de configurer un appareil Amazon One pour contrôler directement les appareils externes à l'aide du relais interne ou des connexions d'entrée et de sortie à usage général.

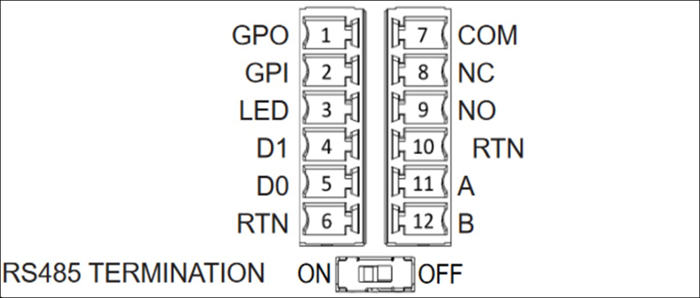

1. Pour déterminer la configuration de câblage appropriée pour votre application, reportez-vous au schéma et au tableau de connexions suivants.

   Pour connaître les caractéristiques électriques détaillées des signaux, reportez-vous aux instructions de câblage.

   Connexions



   Connecteur	Connexion	Description	Utiliser
   1	GPO	Sortie à usage général	Signal de sortie numérique - Facultatif
   2	GPI	Saisie à usage général	Signal d'entrée numérique — Facultatif
   3	LED	LED Wiegand	LED Wiegand — en option
   4	D1	Wiegand D1	Wiegand data 1 — Fil blanc
   5	D0	Wiegand D0	Wiegand data 0 — Câble vert
   6	RTN	Retour du signal	Wiegand Ground — Fil noir
   7	Com	Relais commun	Relais de contact commun — fil blanc
   8	NC	Relais normalement fermé	Relais de contact normalement fermé — fil orange
   9	NO	Relais normalement ouvert	Relais de contact normalement ouvert — fil jaune
   10	RTN	Retour du signal	Retour OSDP — Fil noir
   11	A	RS485_A/D1/Horloge	OSDP D1 — Fil blanc
   12	B	RS485_B/D0/Données	OSDP D0 — Fil vert

2. Lorsque vous installez un fil, dénudez 3 mm à 5 mm de l'extrémité du fil.

3. Insérez l'extrémité dénudée du fil dans la position terminale souhaitée.

4. À l'aide d'un tournevis à tête plate, tournez la vis de fixation du terminal dans le sens des aiguilles d'une montre pour fixer le fil jusqu'à ce qu'il soit bien ajusté. Ne pas trop serrer.

5. Après la fixation, tirez doucement sur le fil pour vous assurer qu'il est bien en place.

6. Après avoir effectué les connexions nécessaires, insérez le connecteur dans le réceptacle correspondant du bornier de votre appareil Amazon One.

7. Insérez le câble Ethernet Cat6 dans la RJ45 prise jack.

8. Positionnez l'appareil Amazon One de manière à ce que le crochet de la plaque murale glisse dans l'ouverture située à l'arrière de l'appareil.

9. Assurez-vous que les câbles ne sont pas coincés entre l'appareil et la plaque de montage, et laissez l'appareil pivoter et le siège en position.

10. Fixez votre appareil Amazon One à la plaque de montage à l'aide de deux vis à tête plate Torx Security M4x10.

11. Serrez les vis à la main. Ne serrez pas trop fort.

Pour câbler votre appareil Amazon One mural

Installez uniquement les fils nécessaires à votre application.

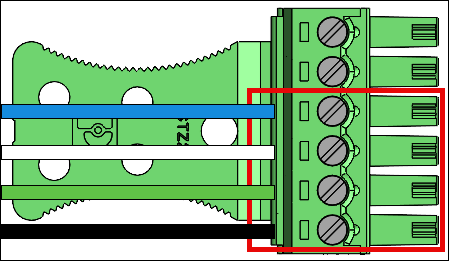

Connexions Wiegand

• Insérez le fil bleu dans la broche 3 (LED).

• Insérez le fil blanc dans la broche 4 (D1).

• Insérez le fil vert dans la broche 5 (D0).

• Insérez le fil noir dans la broche 6 (RTN).

Câblage de sortie Wiegand

Connecteur	Connexion	Description	Utiliser
3	LED	LED Wiegand	Entrée LED Wiegand — en option (5 V TTL)
4	D1	Wiegand D1	Sortie Wiegand D1 (5 V TTL)
5	D0	Wiegand D0	Sortie Wiegand D0 (5V TTL)
6	RTN	Retour du signal	Référence Wiegand GND

Activez le commutateur de RS485 terminaison sur « ON » si l'appareil est le dernier appareil sur la ligne. Ce commutateur active la terminaison de la résistance de 120 ohms sur la ligne.

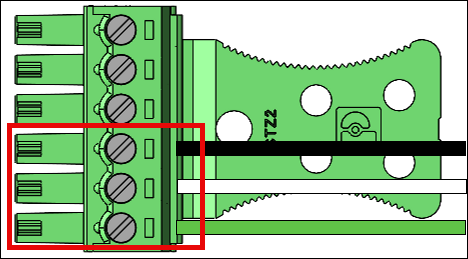

RS485 connexions

• Insérez le fil noir dans la broche 10 (RTN).

• Insérez le fil blanc dans la broche 11 (A).

• Insérez le fil vert dans la broche 12 (B).

RS485 câblage

Connecteur	Connexion	Description	Utiliser
10	RTN	Retour du signal	Ground (Sol)
11	A	RS485_A/D1/Horloge	RS485 signal non inverseur
12	B	RS485_B/D0/Données	RS485 signal inverseur

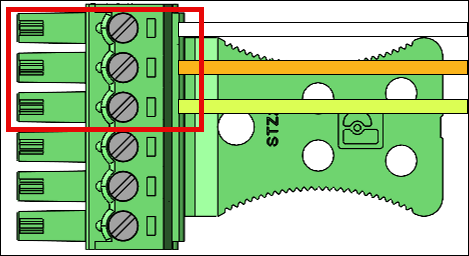

Connexions par relais

• Insérez le fil blanc dans la broche 7 (COM).

• Insérez le fil orange dans la broche 8 (NC).

• Insérez le fil jaune dans la broche 9 (NO).

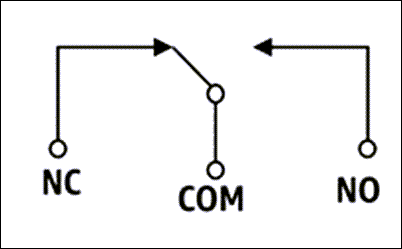

Câblage du relais

Connecteur	Connexion	Description	Utiliser
7	COM	Relais commun	Relais de contact commun — fil blanc
8	NC	Relais normalement fermé	Relais de contact normalement fermé — fil orange
9	NO	Relais normalement ouvert	Relais de contact normalement ouvert — fil jaune

Le relais doit être utilisé conformément aux valeurs de sécurité spécifiées 30VAC/60VDC, 60W max.

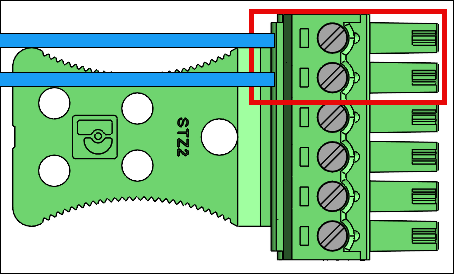

Connexions d'entrée/sortie numériques

• Insérez le fil bleu dans la broche 1 (GPO).

• Insérez le fil bleu dans la broche 2 (GPI).

Câblage d'entrée/sortie numérique

Connecteur	Connexion	Description	Utiliser
1	GPO	Sortie à usage général	Signal de sortie numérique (5 V)
2	GPI	Saisie à usage général	Signal d'entrée numérique (3,6 V — 5 V)

• Les connexions d'entrée/sortie numériques doivent être utilisées comme indiqué.

Après avoir installé votre appareil Amazon One, vous êtes prêt à l'activer.
