Aperçu visuel de la stratégie Trunk

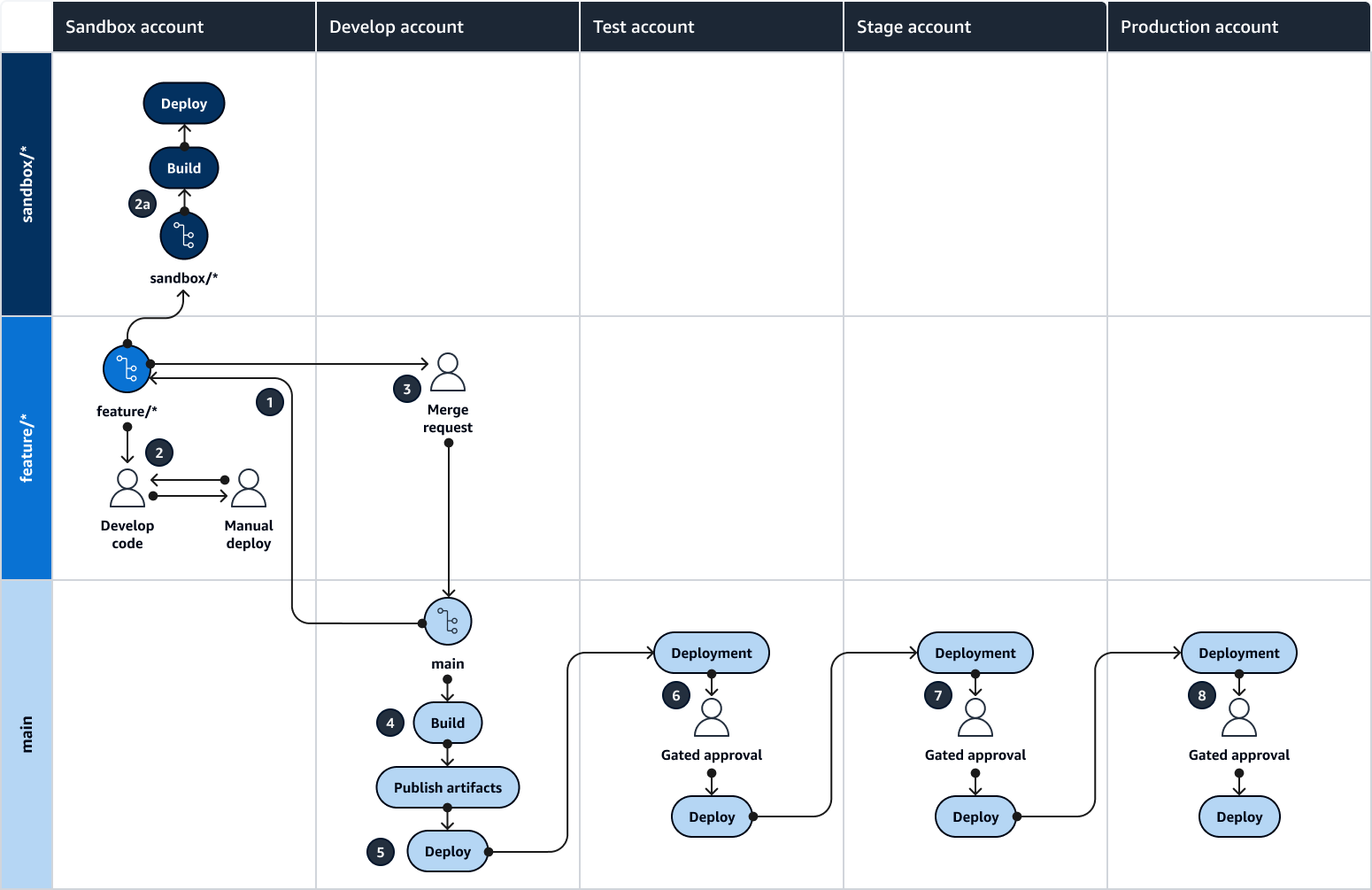

Le schéma suivant peut être utilisé comme un carré de Punnett (Wikipedia) pour comprendre la stratégie de branchement du tronc. Alignez les branches sur l'axe vertical avec les AWS environnements sur l'axe horizontal pour déterminer les actions à effectuer dans chaque scénario. Les chiffres encerclés vous guident dans la séquence d'actions représentée dans le diagramme. Ce diagramme montre le flux de travail de développement d'une stratégie de branchement Trunk, depuis une feature branche dans l'environnement sandbox jusqu'à la version de production de la main branche. Pour plus d'informations sur les activités qui se produisent dans chaque environnement, consultez la section DevOps environnements de ce guide.
