Présentation de l’architecture

Cette section fournit un schéma d'architecture d'implémentation de référence pour les composants déployés avec cette solution.

Diagramme d'architecture

Le déploiement de la solution par défaut permet de créer l'environnement sans serveur suivant dans le cloud AWS.

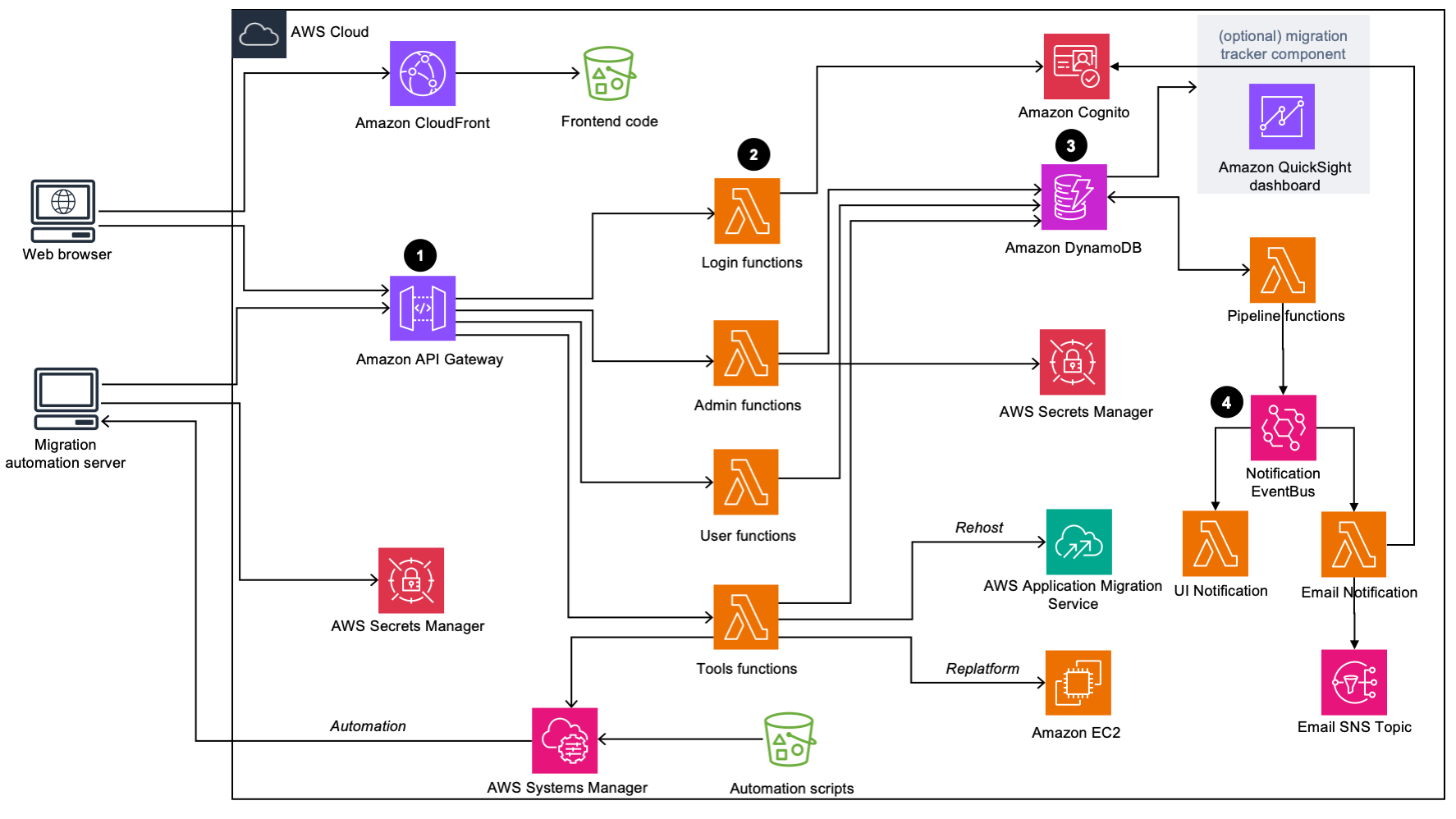

Schéma d'architecture de Cloud Migration Factory sur AWS

Le CloudFormation modèle AWS de la solution lance les services AWS nécessaires pour aider les entreprises à migrer leurs serveurs.

Note

La solution Cloud Migration Factory sur AWS utilise un serveur d'automatisation de la migration qui ne fait pas partie du CloudFormation déploiement d'AWS. Pour plus de détails sur la création manuelle du serveur, reportez-vous à la section Création d'un serveur d'automatisation de la migration.

1. Amazon API Gateway reçoit les demandes de migration du serveur d'automatisation de la migration via RestAPIs.

2. Les fonctions AWS Lambda fournissent les services nécessaires pour vous connecter à l'interface Web, exécuter les fonctions administratives nécessaires pour gérer la migration et vous connecter à un tiers APIs pour automatiser le processus de migration.

   • La fonction user Lambda intègre les métadonnées de migration dans une table Amazon DynamoDB. Les codes d'état HTTP standard vous sont renvoyés via l'API Rest depuis API Gateway. Un groupe d'utilisateurs Amazon Cognito est utilisé pour l'authentification des utilisateurs sur l'interface Web et Rest APIs, et vous pouvez éventuellement le configurer pour qu'il s'authentifie auprès de fournisseurs d'identité SAML (Security Assertion Markup Language) externes.

   • La fonction tools Lambda traite le Rest externe APIs et appelle des fonctions d'outils externes, telles qu'AWS Application Migration Service (AWS MGN) pour la migration vers AWS. La fonction tools Lambda appelle également Amazon EC2 pour le lancement d' EC2 instances et appelle AWS Systems Manager pour exécuter des scripts d'automatisation sur le serveur Migration Automation.

3. Les métadonnées de migration stockées dans Amazon DynamoDB sont acheminées vers l'API AWS MGN pour lancer les tâches de migration Rehost et lancer les serveurs. Si votre modèle de migration est Replatform to EC2, la fonction tools Lambda CloudFormation lance des modèles dans le compte AWS cible pour lancer les instances Amazon EC2 .

4. Toutes les notifications sont envoyées à un bus d'événements de notifications. Règles du pont d'événements configurées pour acheminer les notifications de l'interface utilisateur vers les notifications de l'interface utilisateur lambda et les notifications par e-mail vers les notifications par e-mail lambda. Le lambda de notifications par e-mail utilise Amazon SNS pour publier des notifications par e-mail.

Suivi de migration en option

Cette solution déploie également un composant optionnel de suivi de migration qui suit la progression de votre migration.

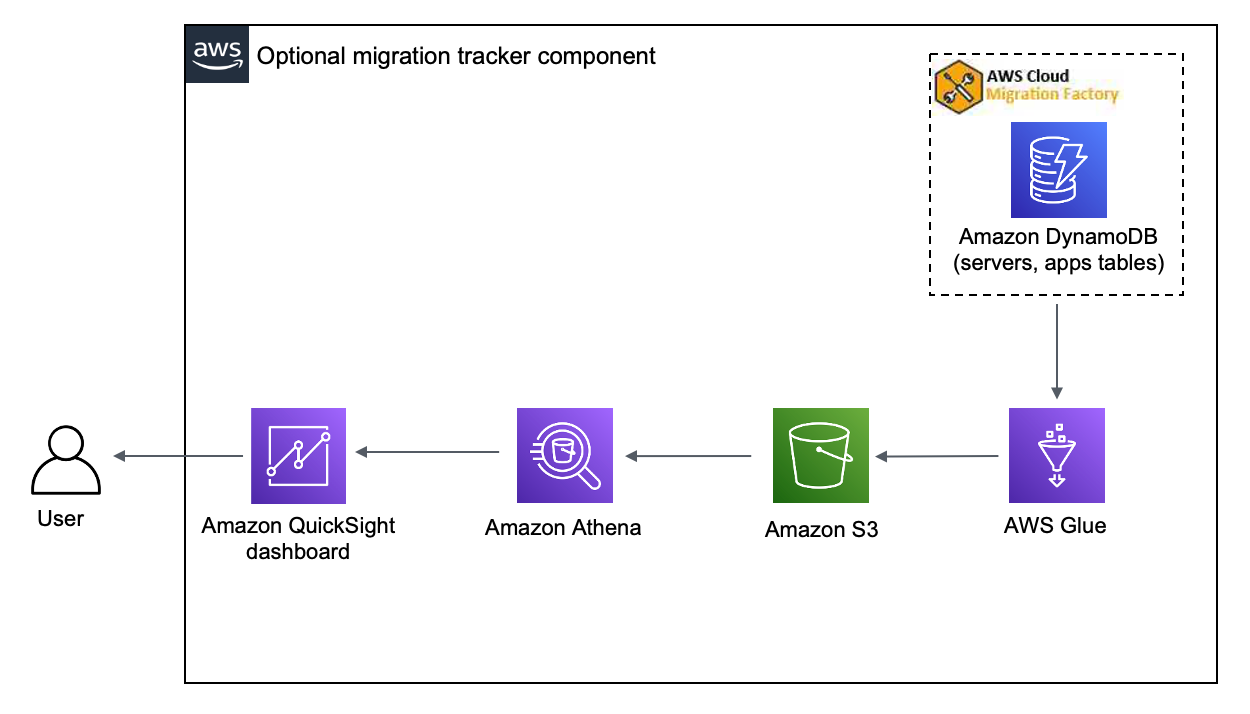

Composant de suivi des migrations en option

Le CloudFormation modèle déploie AWS Glue pour obtenir les métadonnées de migration depuis la table DynamoDB de Cloud Migration Factory et exporte les métadonnées vers Amazon Simple Storage Service (Amazon S3) deux fois par jour (à 5 h 00 et 13 h 00 UTC). Une fois la tâche AWS Glue terminée, une requête de sauvegarde Amazon Athena est lancée et vous pouvez configurer Amazon QuickSight pour extraire les données des résultats de la requête Athena. Vous pouvez ensuite créer les visualisations et créer un tableau de bord qui répond aux besoins de votre entreprise. Pour obtenir des conseils sur la création de visuels et la création d'un tableau de bord, reportez-vous à la section Création d'un tableau de bord de suivi des migrations.

Ce composant facultatif est géré par le paramètre Tracker du CloudFormation modèle. Par défaut, cette option est activée, mais vous pouvez la désactiver en modifiant le paramètre Tracker surfalse.
