Montage en rack de votre appliance matérielle et connexion à l'alimentation

Après avoir déballé votre appliance matérielle Storage Gateway, suivez les instructions contenues dans la boîte pour monter sur rack le serveur. Votre appareil a un facteur de format 1U et s'adapte à un rack de 19 pouces conforme aux normes de la Commission électrotechnique internationale (CEI).

Pour installer l'appliance matérielle, vous devez disposer des éléments indiqués ci-dessous.

• Câble électriques : un obligatoire, deux recommandés.

• Câblage réseau pris en charge (en fonction de la carte d'interface réseau (NIC) incluse dans l'appliance matérielle). Câble DAC en cuivre Twinax, module optique SFP+ (compatible Intel) ou émetteur-récepteur cuivre SFP vers Base-T.

• Clavier et moniteur, ou commutateur KVM (clavier/vidéo/souris).

Dimensions de l'appliance matérielle

Pour connecter l'appliance matérielle au secteur

Note

Avant d'exécuter la procédure ci-dessous, vérifiez que vous respectez toutes les exigences requises pour l'appliance matérielle Storage Gateway, qui sont décrites dans Exigences en matière de mise en réseau et de pare-feu pour l'appliance matérielle Storage Gateway.

1. Branchez au secteur chacun des deux blocs d'alimentation. Il est possible d'utiliser un seul connecteur électrique, mais nous vous recommandons d'utiliser les deux.

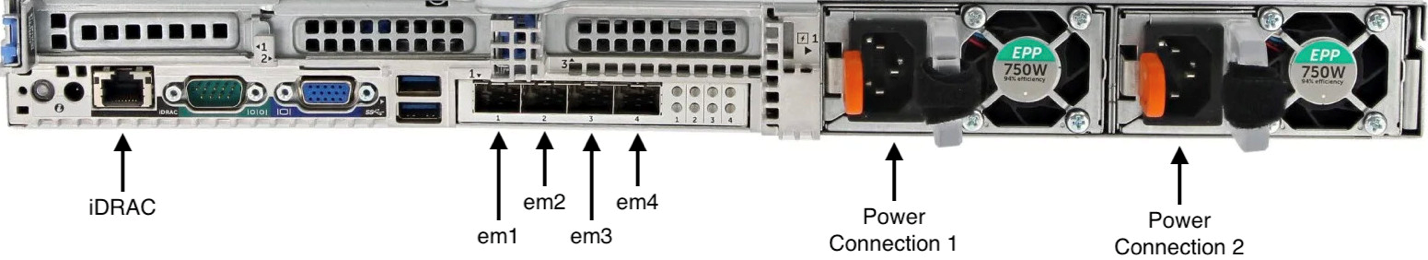

   L'image ci-dessous illustre l'appliance matérielle et ses connecteurs.



2. Branchez un câble Ethernet dans le port em1 pour obtenir une connexion Internet permanente. Le port em1 est le premier, de gauche à droite, des quatre ports réseau physiques situés à l'arrière.

   Note

   L'appliance matérielle ne prend pas en charge la jonction VLAN. Configurez le port de commutation auquel vous connectez l'appliance matérielle en tant que port VLAN sans jonction.

3. Branchez le clavier et le moniteur.

4. Mettez le serveur sous tension en appuyant sur le bouton Power (Marche/arrêt) sur le panneau avant, comme l'indique l'image suivante.



Lorsque le serveur a démarré, la console du matériel apparaît à l'écran. La console matérielle présente une interface utilisateur spécifique AWS que vous pouvez utiliser pour configurer les paramètres réseau initiaux. Définissez ces paramètres pour connecter l'appliance à AWS et ouvrir un canal de support technique en vue d'obtenir l'assistance d’Amazon Web Services Support pour la résolution des problèmes.

Pour utiliser la console du matériel, saisissez un texte au clavier et utilisez les touches Up, Down, Right et Left Arrow pour vous déplacer dans l'écran. Utilisez la touche Tab pour passer d'un élément à l'autre sur l'écran. Dans certaines configurations, vous pouvez utiliser la séquence de touches Shift+Tab pour reculer d'un élément à l'autre. Utilisez la touche Enter pour enregistrer les sélections, ou pour choisir un bouton sur l'écran.

Pour définir un mot de passe pour la première fois

1. Pour Set Password (Définir un mot de passe), saisissez un mot de passe, puis appuyez sur Down arrow.

2. Pour Confirm (Confirmer), entrez à nouveau votre mot de passe, puis choisissez Save Password (Enregistrer le mot de passe).

À ce stade, vous vous trouvez dans la console du matériel, comme indiqué ci-dessous.

Étape suivante

Configuration des paramètres réseau
