Monitor dasbor

Anda dapat menggunakan dasbor monitor di Network Synthetic Monitor untuk melihat indikator kesehatan jaringan (NHI), serta memeriksa waktu pulang-pergi dan kehilangan paket pada tingkat monitor. Artinya, dasbor monitor menunjukkan informasi ini untuk semua probe yang dibuat untuk monitor.

Network Synthetic Monitor juga memiliki dasbor untuk probe, untuk melihat informasi pada tingkat probe. Untuk informasi selengkapnya, lihat Dasbor probe.

Cara mengakses dasbor monitor

1. Buka CloudWatch konsol di https://console.aws.amazon.com/cloudwatch/, dan kemudian di bawah Pemantauan Jaringan, pilih Monitor sintetis.

2. Di bagian Monitor, pilih tautan Nama untuk membuka dasbor monitor.

Halaman Ikhtisar

Halaman Ikhtisar menampilkan informasi berikut untuk monitor:

• Kesehatan jaringan — Kesehatan jaringan menampilkan nilai indikator kesehatan jaringan (NHI), yang hanya berkaitan dengan kesehatan jaringan. AWS Status NHI adalah Sehat atau Terdegradasi. Status Sehat menunjukkan bahwa Network Synthetic Monitor tidak mengamati masalah dengan AWS jaringan. Status terdegradasi menunjukkan bahwa Network Synthetic Monitor mengamati masalah dengan AWS jaringan. Bilah status di bagian ini menunjukkan status indikator kesehatan jaringan selama waktu default satu jam. Arahkan kursor ke titik mana pun di bilah status untuk melihat detail tambahan.

• Ringkasan lalu lintas probe - Menampilkan status lalu lintas saat ini antara AWS subnet sumber yang ditentukan untuk probe di monitor dan alamat IP tujuan probe. Ringkasan ini menampilkan yang berikut:

  • Probe dalam alarm — Nomor ini menunjukkan berapa banyak probe Anda di monitor ini dalam keadaan terdegradasi. Alarm akan terpicu ketika ada sebuah metrik yang telah Anda atur ketika sebuah alarm terpicu. Untuk informasi tentang membuat alarm untuk metrik di Network Synthetic Monitor, lihat. Alarm probe

  • Kehilangan paket — Jumlah paket yang hilang dari subnet sumber ke alamat IP tujuan. Hal ini direpresentasikan sebagai persentase dari total paket yang dikirim.

  • Waktu pulang-pergi — Waktu yang dibutuhkan, ditampilkan dalam milidetik, untuk paket dari subnet sumber untuk mencapai alamat IP tujuan, dan kemudian kembali lagi. Waktu pulang-pergi adalah RTT rata-rata yang diamati selama periode agregasi.

Data direpresentasikan pada grafik interaktif, sehingga Anda dapat menjelajahi untuk mempelajari detail.

Secara default, data tersebut akan ditampilkan untuk jangka waktu dua jam, dihitung dari tanggal dan waktu saat ini. Namun, Anda dapat mengubah rentang agar sesuai dengan kebutuhan Anda. Untuk informasi selengkapnya, lihat Tentukan kerangka waktu metrik.

Melacak metrik

Dasbor Ikhtisar di Network Synthetic Monitor menampilkan representasi grafis dari monitor dan probe. Grafik berikut ditampilkan:

• Indikator kesehatan jaringan — Ini mewakili NHI selama periode tertentu. NHI menunjukkan apakah masalah jaringan berkaitan dengan jaringan. AWS NHI baik Sehat (tidak ada masalah dengan AWS jaringan) atau Terdegradasi (ada masalah dengan AWS jaringan).

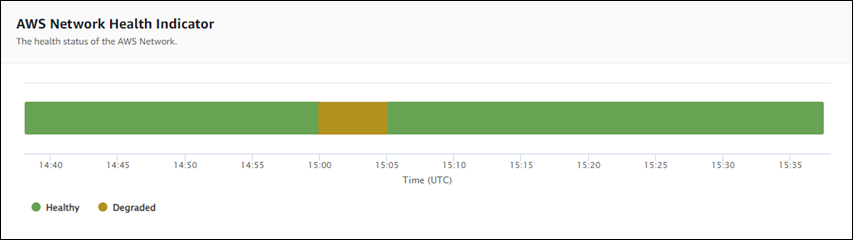

  Dalam contoh berikut, Anda dapat melihat bahwa dari 15:00 UTC hingga 15:05 UTC, ada masalah jaringan yang disebabkan oleh masalah jaringan (Terdegradasi AWS ). Setelah 15:05, masalah jaringan dengan AWS jaringan berakhir, sehingga nilainya kembali ke Healthy. Anda dapat mengarahkan kursor ke bagian mana pun dari grafik untuk melihat detail tambahan.



  catatan

  NHI menunjukkan bahwa suatu masalah disebabkan oleh AWS jaringan. Ini tidak menggambarkan kesehatan AWS jaringan secara keseluruhan, atau kesehatan probe Network Synthetic Monitor.

• Packet loss — Grafik ini menampilkan garis yang menunjukkan persentase kehilangan paket untuk setiap probe di monitor. Legenda yang ada di bagian bawah halaman menampilkan setiap probe dalam monitor dan diberi kode warna agar unik. Anda dapat mengarahkan kursor ke probe di bagan untuk melihat subnet sumber, alamat IP tujuan, dan persentase kehilangan paket.

  Dalam contoh berikut, alarm packet loss dibuat untuk probe dari subnet ke alamat IP 127.0.0.1. Alarm tersebut dipicu ketika ambang batas kehilangan paket terlampaui untuk probe. Jika Anda mengarahkan kursor ke grafik, Anda dapat melihat sumber dan tujuan probe, dan ada kehilangan paket 30,97% untuk probe ini pada 21 November pukul 02:41:30.



• Waktu pulang-pergi - Grafik ini menampilkan garis yang menunjukkan waktu pulang-pergi untuk setiap probe. Legenda yang ada di bagian bawah halaman menampilkan setiap probe dalam monitor dan diberi kode warna agar unik. Anda dapat mengarahkan kursor ke probe di bagan untuk melihat subnet sumber, alamat IP tujuan, dan waktu pulang pergi.

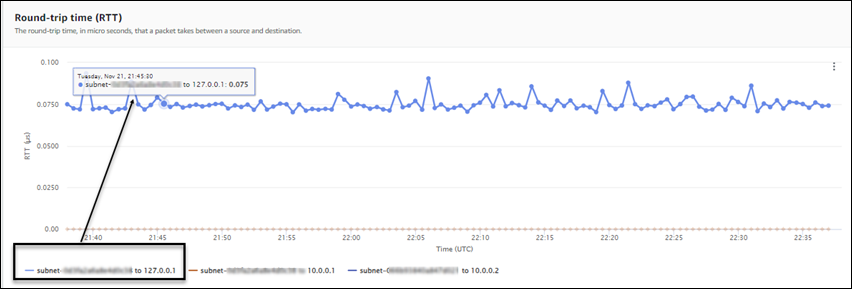

  Contoh berikut menunjukkan bahwa pada hari Selasa, 21 November, pukul 21:45:30, waktu pulang-pergi untuk probe dari subnet ke alamat IP 127.0.0.1 adalah 0,075 detik.



Detail monitor

Halaman detail Monitor menampilkan detail tentang monitor Anda, termasuk daftar probe untuk monitor. Anda dapat memperbarui atau menambahkan tag, atau menambahkan probe. Halaman ini mencakup bagian-bagian berikut:

• Detail monitor — Halaman ini memberikan detail tentang monitor Anda. Anda tidak dapat mengedit informasi di bagian ini. Namun, Anda dapat melihat detail peran terkait layanan Network Synthetic Monitor: pilih tautan Nama peran untuk melihat detailnya.

• Probe — Bagian ini menampilkan daftar semua probe yang dikaitkan dengan monitor. Pilih tautan VPC atau ID Subnet untuk membuka detail VPC atau subnet di Konsol VPC Amazon. Anda dapat memodifikasi probe, untuk mengaktifkan atau menonaktifkannya. Untuk informasi selengkapnya, lihat Bekerja dengan monitor dan probe di Network Synthetic Monitor.

  Bagian Probe menampilkan informasi tentang setiap probe yang disiapkan untuk monitor itu, termasuk ID probe, ID VPC, ID Subnet, alamat IP, Protokol, dan apakah probe Aktif atau Tidak Aktif.

  Jika Anda telah membuat alarm untuk probe, Status alarm saat ini ditampilkan. Status OK menunjukkan bahwa tidak ada peristiwa metrik yang memicu alarm apa pun. Status Alarm In menunjukkan bahwa metrik yang Anda buat CloudWatch memicu alarm. Jika tidak ada status yang ditampilkan untuk probe, maka tidak ada CloudWatch alarm untuk itu. Untuk informasi tentang jenis alarm probe Network Synthetic Monitor yang dapat Anda buat, lihatAlarm probe.

• Tanda — Melihat tanda saat ini untuk monitor. Anda dapat menambahkan atau menghapus tanda dengan memilih Kelola tag. Ini akan membuka halaman Edit probe. Untuk informasi selengkapnya tentang cara mengedit tag, silakan lihat Mengedit sebuah monitor.
