Memposisikan sensor

Untuk mendeteksi kelainan pada komponen mesin, pasang sensor di semua lokasi di mana suhu dan getaran dapat diukur secara efektif.

Untuk mencapai akurasi terbesar:

  • Pasang sensor langsung ke rumah komponen target.

  • Minimalkan panjang jalur transmisi getaran (jarak antara sumber getaran dan sensor).

  • Hindari memasang sensor di mana pengukurannya dapat berosilasi karena frekuensi alami, seperti pada penutup lembaran logam.

Getaran akan melemahkan hingga 30-36" (75—90 cm) dari sumbernya.

Atribut jalur transmisi getaran yang dapat mengurangi panjang jalur transmisi meliputi:

  • jumlah permukaan pemasangan, yang dapat menyebabkan refleksi sinyal

  • bahan seperti karet atau plastik, yang dapat menyerap getaran

catatan

Amazon Monitron sensor adalah sensor getaran 3 sumbu. Tanda X, Y, dan Z menunjukkan arah dari tiga sumbu. Sumbu ini ditandai pada bodi sensor. Oleh karena itu, tidak perlu menyelaraskan sumbu tertentu dengan arah getaran aset.

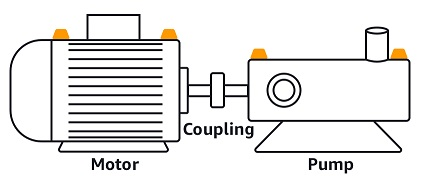

Contoh berikut dari set pompa motor listrik menunjukkan lokasi sensor, dengan empat posisi: dua pada motor dan dua di pompa.

Diagram of motor and pump connected by coupling, without sensor locations shown.

Contoh berikut menunjukkan di mana Anda dapat memasang sensor jika perhatian utama Anda adalah motor daripada pompa.

Simplified diagram of a motor and pump system with labels indicating their positions.

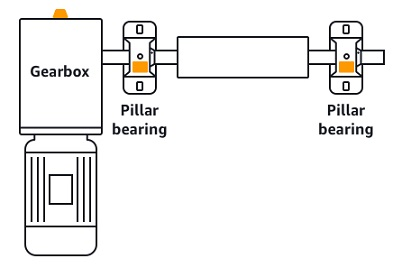

Gearbox dan bearing juga merupakan contoh lokasi umum di mana Anda mungkin ingin menempatkan sensor.

Diagram showing a gearbox connected to two pillar bearings via a shaft.

Untuk peralatan kompleks dengan beberapa bagian yang bergerak (seperti gearbox), posisikan sensor untuk meminimalkan panjang jalur transmisi dari sumber getaran utama. Perhatikan bahwa getaran berkurang ketika ditransmisikan antara bagian peralatan yang berdekatan, sehingga jarak terpendek antara sensor dan sumber getaran tidak selalu merupakan pilihan terbaik.

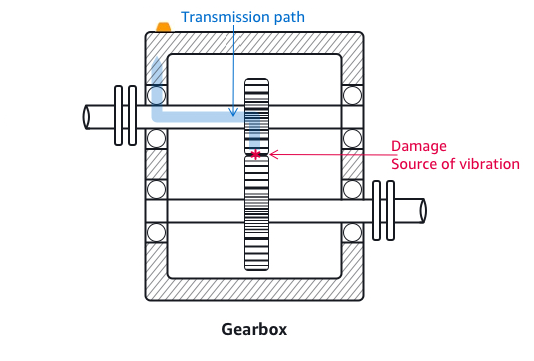

Contoh gearbox berikut menunjukkan bagaimana getaran dapat ditransmisikan melalui peralatan dengan cara ini, bersama dengan lokasi potensial bagi sensor untuk mendeteksi getaran ini.

Gearbox diagram showing transmission path and damage source causing vibration.

Untuk jenis peralatan lainnya, posisi terbaik bisa kurang jelas. Misalnya, saat menempatkan sensor untuk memantau bantalan, posisikan dekat dengan zona beban bantalan, yang didasarkan pada arah beban pada bantalan seperti yang ditunjukkan di bawah ini.

Diagram showing sensor placement near bearing load zone, indicated by pink area and arrow.

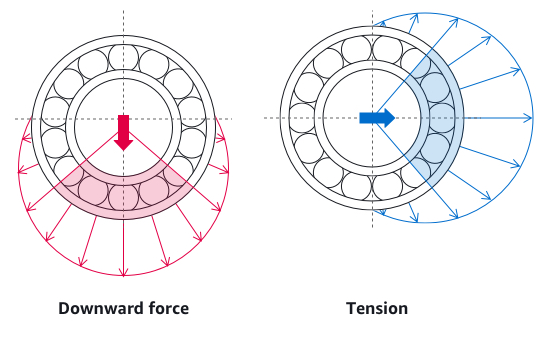

Berbagai jenis beban pada bantalan menghasilkan zona beban yang berbeda. Menempatkan sensor sedekat mungkin ke pusat zona beban kemungkinan besar akan memberikan data terbaik.

Diagram showing downward force and tension effects on bearings with different load zones highlighted.

Untuk informasi tentang cara memasang sensor, lihatMemasang sensor.
