Menginstal perangkat Amazon One I/O Hub untuk akses aman

Perangkat Amazon One dengan I/O Hub merupakan bagian integral dari sistem Amazon One Enterprise, yang dirancang untuk meningkatkan keamanan dan merampingkan kontrol akses untuk berbagai lingkungan. Perangkat ini memanfaatkan pengenalan telapak tangan biometrik untuk memberikan otentikasi tanpa sentuhan yang aman bagi pengguna, sehingga ideal untuk digunakan di area dengan keamanan tinggi seperti gedung perkantoran, titik masuk terbatas, atau fasilitas yang membutuhkan manajemen akses tanpa batas. I/O Hub bertindak sebagai jembatan antara perangkat dan infrastruktur keamanan yang ada, memungkinkan komunikasi dengan kunci pintu, alarm, dan sistem kontrol akses lainnya.

Bagian ini memberikan persyaratan lokasi dan step-by-step instruksi untuk menginstal perangkat Amazon One dengan I/O Hub. Persiapan dan pemasangan yang tepat adalah kunci untuk memastikan sistem beroperasi dengan aman dan efisien, memberikan pengalaman yang lancar dan andal kepada pengguna.

Prasyarat dan persiapan untuk menginstal Perangkat Amazon One dengan I/O Hub

Sebelum memulai instalasi, pastikan kondisi berikut terpenuhi untuk memastikan pengaturan yang aman, aman, dan efektif:

• Hanya penggunaan di dalam ruangan: Perangkat Amazon One dengan I/O Hub dirancang hanya untuk penggunaan di dalam ruangan. Pastikan dipasang di lingkungan yang sesuai.

• Power Over Ethernet (PoE++): Jika menggunakan Power Over Ethernet (PoE++), verifikasi bahwa sakelar IEEE 802.3bt (Tipe 3) Kelas 6 PoE++ (rentang akhir) atau injektor (midspan) tersedia. Sumber PoE ++ harus terdaftar atau disertifikasi dan mematuhi standar IEC 62368-1. Yang penting, sumber PoE++ harus berada di dalam gedung yang sama dengan perangkat. Hanya gunakan sumber PoE++ yang disetujui dengan perangkat AOE.

• Input daya DC 15V: Jika Anda menggunakan input daya DC 15V, pastikan hanya NEC Kelas 2 atau catu daya terbatas yang disetujui yang digunakan. Catu daya harus terdaftar atau disertifikasi untuk keselamatan. Untuk detail lebih lanjut, lihat bagian DC Opsional di bawah ini.

Alat yang dibutuhkan

• Penari telanjang kawat

• #2 Obeng Phillips

• Obeng flathead 0.5mm x 2mm

Termasuk dengan perangkat Amazon One dengan I/O Hub

• Konektor blok terminal 2x 6 posisi

• Konektor steker DC

• 72 “kabel daya/data

Setelah prasyarat ini dikonfirmasi, Anda dapat melanjutkan proses instalasi, memastikan pengaturan perangkat Amazon One Anda yang aman dan efisien dengan I/O Hub. Persiapan yang tepat akan membantu menjamin fungsi perangkat sebagaimana dimaksud dan terintegrasi dengan lancar ke dalam sistem akses aman Anda.

Untuk menginstal hub I/O untuk perangkat Amazon One Anda

1. Hapus perangkat Amazon One Anda dengan I/O Hub dari kemasannya.

2. Amankan hub I/O di lokasi yang diinginkan.

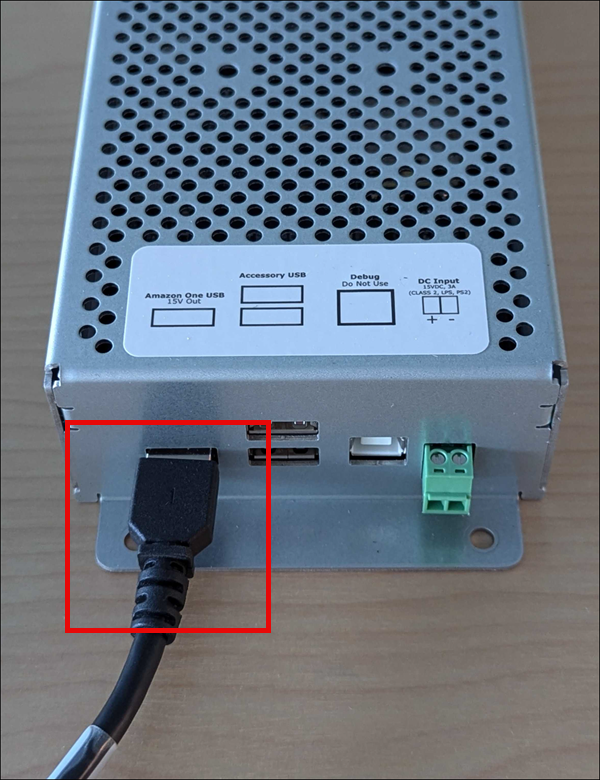

3. Colokkan kabel USB Amazon One ke port hub I/O.

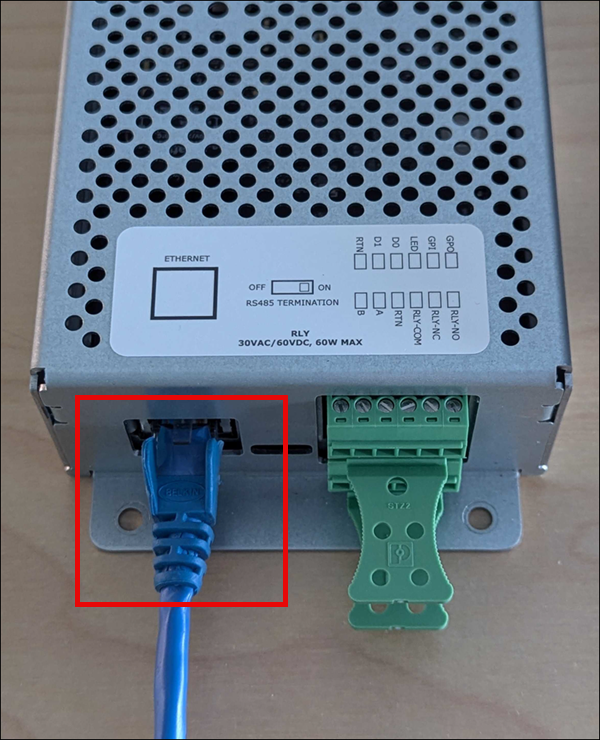

4. Untuk daya POE++, colokkan kabel Ethernet dari sumber POE++ ke port hub I/O.

   Opsional: Untuk daya DC, lihat bagian pemasangan kabel DC di bawah ini.



Untuk menghubungkan hub I/O untuk perangkat Amazon One Anda

• Pasang loop tetes untuk menghindari cairan yang tidak sengaja mengalir ke kabel dan masuk ke hub I/O.

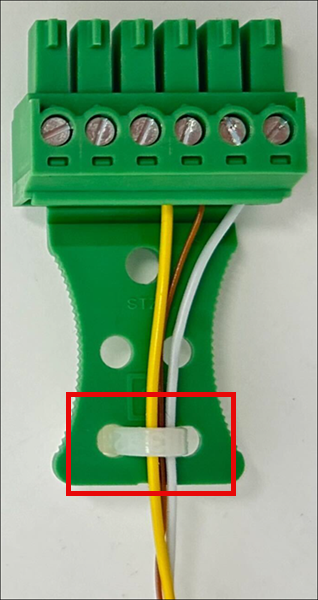

• Pasang penjepit pelepas regangan untuk melindungi kabel dari kerusakan atau stres, seperti yang ditunjukkan pada gambar berikut.

1. Masukkan colokan blok terminal ke hub I/O.

2. Masukkan hanya kabel yang diperlukan untuk aplikasi Anda melalui colokan blok terminal. Lihat tabel dan diagram pengkabelan berikut.

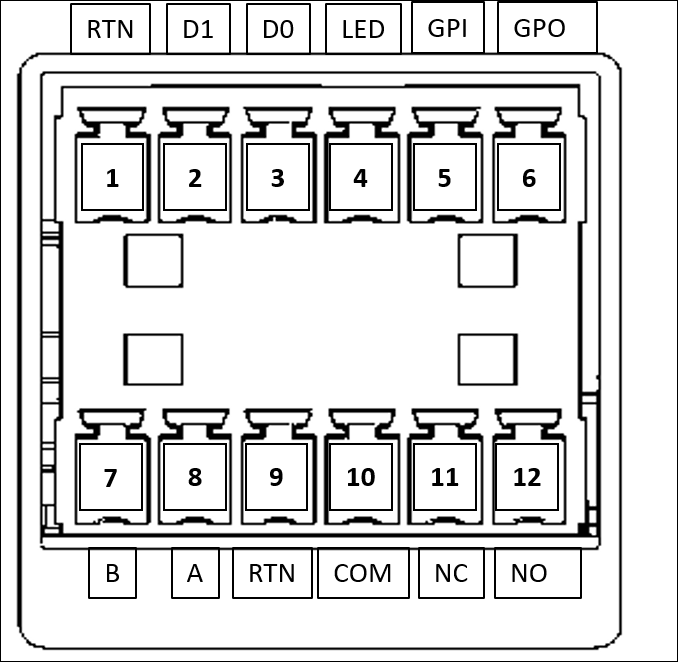

Koneksi

Pin	Koneksi	Deskripsi	Gunakan
1	RTN	Sinyal kembali	Tanah Wiegand - Kawat hitam
2	D1	Wiegand D1	Wiegand Data 1 - Kabel putih
3	D0	Wiegand D0	Data Wiegand 0 — Kabel hijau
4	DIPIMPIN	LED Wiegand	Wiegand LED - Opsional
5	GPI	Masukan tujuan umum	Sinyal input digital - Opsional
6	GPO	Output tujuan umum	Sinyal output digital - Opsional
7	B	RS485_B/D0/Data	OSDP D0 - Kawat hijau
8	A	RS485_A/D1/Jam	OSDP D1 - Kawat putih
9	RTN	Sinyal kembali	Pengembalian OSDP - Kabel hitam
10	COM	Relay Umum	Relai kontak umum - Kabel putih
11	NC	Relay biasanya ditutup	Relai kontak biasanya tertutup - Kawat oranye
12	TIDAK	Relay Biasanya Terbuka	Relai kontak biasanya terbuka - Kabel kuning

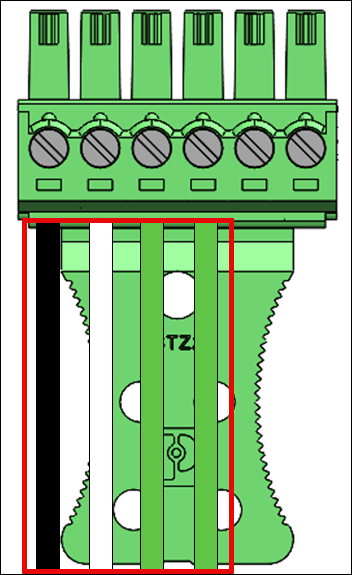

Koneksi Wiegand

• Masukkan kabel hitam di Pin 1 (RTN).

• Masukkan kabel putih di Pin 2 (D1).

• Masukkan kabel hijau di Pin 3 (D0).

• Opsional: Masukkan kabel hijau di Pin 4 (LED).

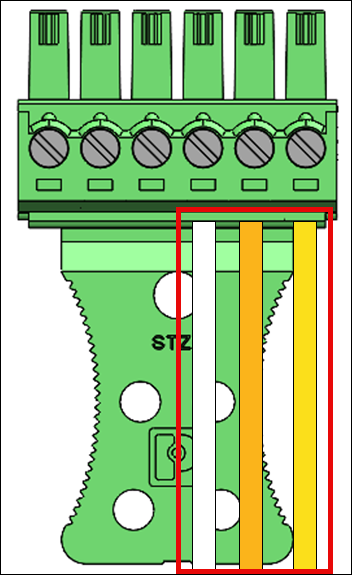

Koneksi relai

• Masukkan kabel putih di Pin 10 (COM).

• Masukkan kawat oranye di Pin 11 (NC).

• Masukkan kabel kuning di Pin 12 (NO).

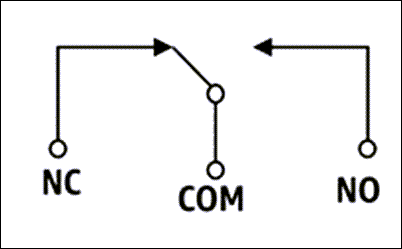

Diagram relai

Relai harus dioperasikan sesuai dengan peringkat keselamatan yang ditentukan 30VAC/60VDC, 60W Max.

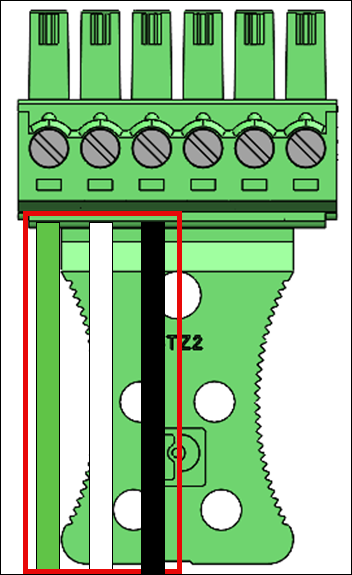

RS485 koneksi

• Masukkan kabel hijau di Pin 7 (B).

• Masukkan kabel putih di Pin 8 (A).

• Masukkan kabel hitam di Pin 9 (RTN).

Hidupkan sakelar RS485 terminasi “ON” jika perangkat adalah unit terakhir di telepon. Sakelar ini mengaktifkan terminasi resistor 120 Ohm pada saluran.

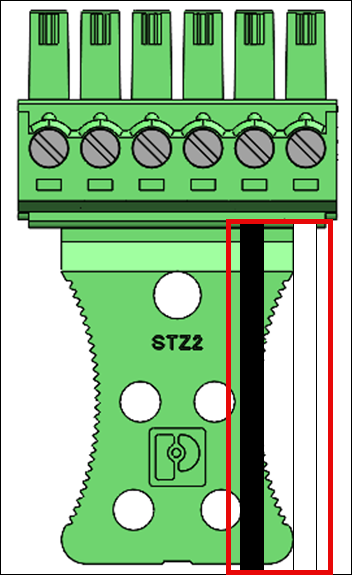

Koneksi input/output digital

• Masukkan kabel hitam di Pin 5 (GPI).

• Masukkan kabel putih di Pin 6 (GPO).

• Koneksi input/output digital harus dioperasikan seperti yang tercantum.

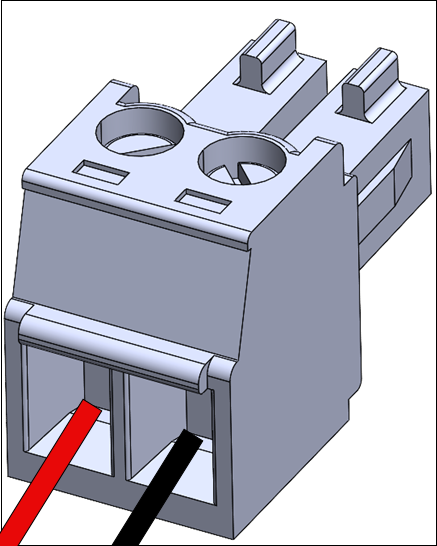

Opsional: Untuk memasang kabel DC

1. Lepaskan 3mm-5mm dari ujung kabel merah untuk positif (+) dan kabel hitam untuk negatif (-).

2. Masukkan ujung kabel DC yang dilucuti ke steker DC.



3. Sekrup kawat ke posisinya.

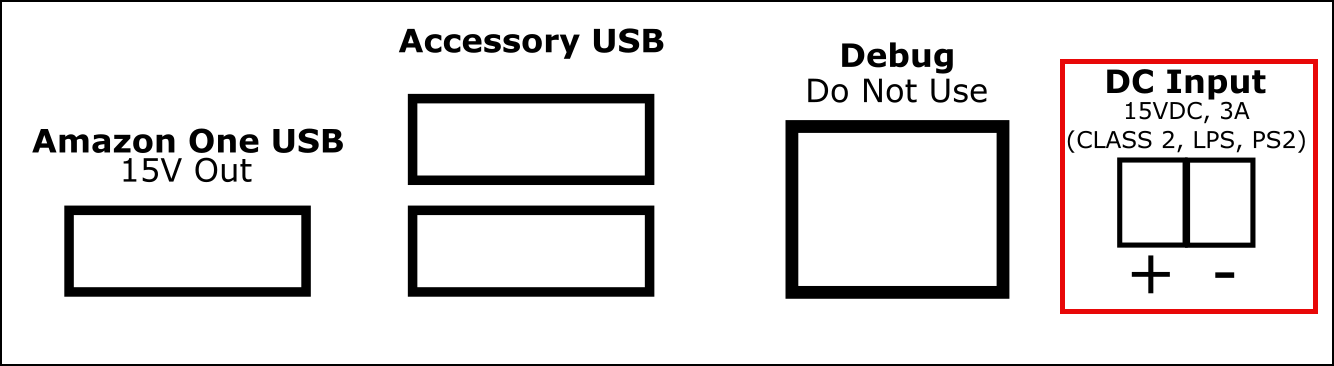

4. Masukkan steker DC kabel ke port Input DC.



Setelah menginstal perangkat Amazon One Anda, Anda siap untuk mengaktifkan perangkat.
