Memasang perangkat Amazon One yang dapat dipasang di dinding

Perangkat Amazon One yang dapat dipasang di dinding adalah sistem identifikasi biometrik ringkas dan serbaguna yang dirancang untuk memberikan pengalaman tanpa sentuhan yang mulus bagi pengguna di berbagai lingkungan. Ini menggunakan teknologi pengenalan telapak tangan canggih untuk akses atau pembayaran yang aman, menjadikannya ideal untuk lokasi dengan lalu lintas tinggi seperti ruang ritel, pintu masuk kantor, dan banyak lagi.

Bagian ini menguraikan persyaratan lokasi yang diperlukan dan langkah-langkah terperinci untuk memasang perangkat Amazon One yang dapat dipasang di dinding untuk memastikan kinerja dan keamanan yang optimal.

Prasyarat dan persiapan untuk memasang perangkat Amazon One yang dapat dipasang di dinding

Sebelum Anda memulai instalasi, pastikan bahwa kondisi berikut terpenuhi untuk menjamin perangkat beroperasi secara efektif dan diatur dengan benar di dalam ruang Anda:

  • Hanya penggunaan di dalam ruangan: Perangkat Amazon One yang dapat dipasang di dinding hanya ditujukan untuk penggunaan di dalam ruangan, jadi pastikan itu dipasang di lingkungan yang sesuai.

  • Persyaratan dinding: Dinding harus rata untuk memastikan keselarasan dan fungsionalitas perangkat yang tepat.

  • Tinggi pemasangan: Bagian atas dudukan dinding harus diposisikan tidak lebih tinggi dari 44-46 inci dari tanah setelah pemasangan, memastikan kemudahan akses bagi pengguna.

  • Manajemen kabel: Pastikan semua kabel berlebih diarahkan ke belakang dudukan dinding dan diikat dengan aman untuk mencegah kerusakan atau kekacauan.

  • Power Over Ethernet (PoE++): Jika menggunakan Power Over Ethernet (PoE++), verifikasi bahwa sakelar IEEE 802.3bt (Tipe 3) Kelas 6 PoE++ (rentang akhir) atau injektor (midspan) tersedia. Sumber PoE ++ harus terdaftar atau disertifikasi dan mematuhi standar IEC 62368-1. Yang penting, sumber PoE++ harus berada di dalam gedung yang sama dengan perangkat. Hanya gunakan sumber PoE++ yang disetujui dengan perangkat AOE.

  • Input Daya DC 15V: Jika menggunakan input daya DC 15V, pastikan hanya NEC Kelas 2 atau catu daya yang disetujui terbatas daya yang digunakan. Catu daya harus terdaftar atau disertifikasi untuk keamanan dan kompatibilitas.

Alat yang dibutuhkan

  • 1/4” dinding kering atau mata bor batu jika jangkar dinding diperlukan

  • Penari telanjang kawat

  • Mata bor 7/64” untuk mengebor lubang pilot

  • #2 Obeng Phillips

  • Obeng flathead 0.5mm x 2mm

  • Driver Torx Aman T12

  • Pensil

  • Tingkat

Termasuk dengan perangkat Amazon One yang dapat dipasang di dinding

  • 6x #8 Jangkar drywall

  • 6x #8 -32 sekrup panjang 1in

  • 2x #6 -32 Sekrup Mesin 1in

  • 2x 6 Posisi konektor blok terminal

  • 2 sekrup flathead Torx Security M4x10

Setelah prasyarat ini dikonfirmasi, Anda dapat melanjutkan dengan langkah-langkah instalasi untuk memasang dan mengonfigurasi perangkat Amazon One yang dapat dipasang di dinding dengan aman.

Untuk memasang pelat pemasangan di dinding untuk perangkat Amazon One Anda

  1. Hapus perangkat Amazon One Anda dari kemasannya.

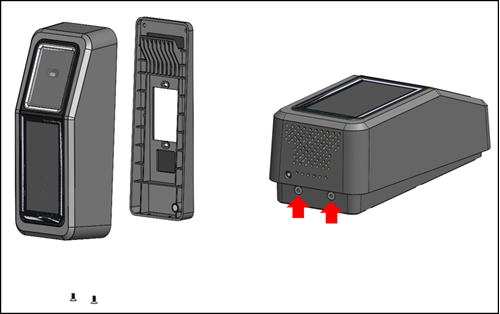

  2. Pisahkan pelat pemasangan dari perangkat Amazon One Anda dengan melepas dua sekrup keamanan Torx bawah.

    Sekrup Torx Systems Manager.

  3. Posisikan pelat pemasangan di dinding di lokasi yang diinginkan. Gunakan braket sebagai templat untuk menandai enam lubang sekrup luar seperti yang ditunjukkan pada gambar berikut.

    (Opsional) Jika satu kotak geng tersedia di posisi instalasi, lakukan hal berikut:

    • Pasang pelat secara longgar ke kotak geng dengan memasukkan sekrup mesin #6 -32 yang disertakan melalui lubang lonjong.

    • Pastikan pelat pemasangan rata.

    • Gunakan pelat pemasangan sebagai templat untuk menandai enam posisi sekrup dengan pensil. Anda dapat menggunakan lubang lonjong dan sekrup #6 -32 sebagai dukungan tambahan untuk pelat pemasangan. Jangan gunakan posisi sekrup #6 -32 sebagai sarana utama pemasangan pelat dinding.

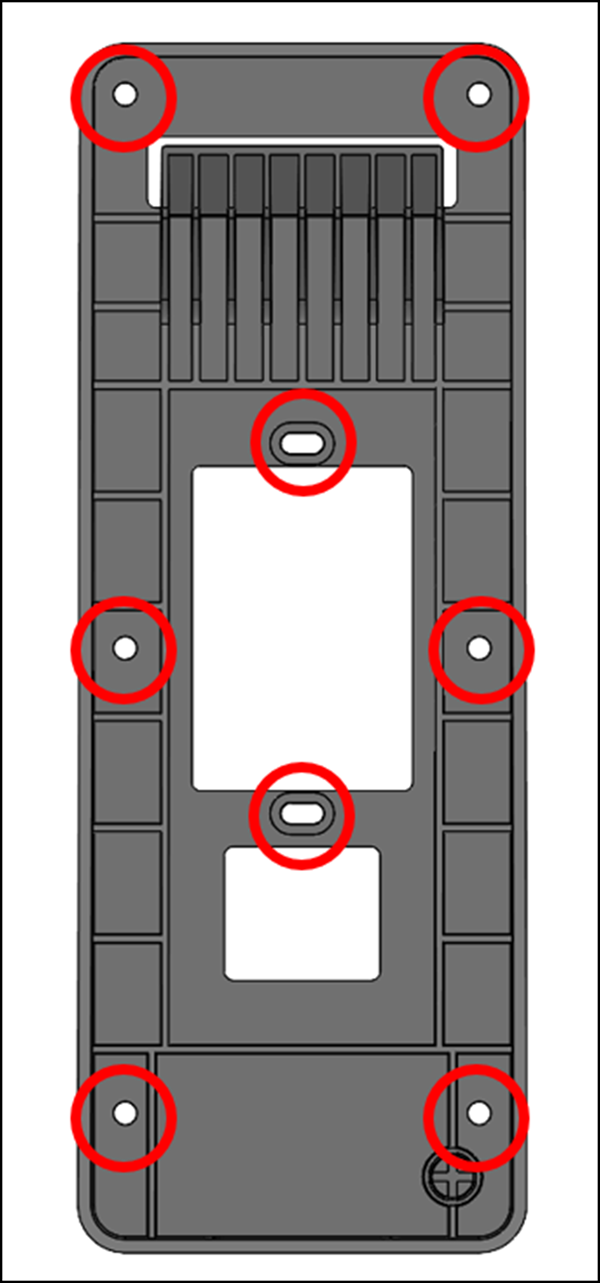

    Systems Manager Pemasangan di dinding dengan lubang sekrup.

  4. Jika dipasang ke permukaan plesteran, drywall, bata, atau beton, bor lubang 1/4” di setiap lokasi yang ditandai, dan kemudian pasang jangkar dinding dengan menekannya ke dalam lubang sampai jangkar rata dengan dinding.

    Jika dipasang ke permukaan kayu, jangkar tidak diperlukan dan hanya lubang pilot 7/64” yang diperlukan di lokasi yang ditandai.

  5. Kencangkan pelat dinding secara longgar ke dinding menggunakan sekrup kayu #8 di posisi jangkar.

  6. Setelah semua pengencang terpasang, pastikan pelat pemasangan rata.

  7. Kencangkan sekrup untuk menahan pelat pemasangan ke dinding.

Untuk menghubungkan perangkat Amazon One yang dapat dipasang di dinding

Anda dapat mengonfigurasi perangkat Amazon One dengan protokol kontrol akses OSDP dan Weigand. Untuk menyederhanakan instalasi, perangkat Amazon One menggunakan konektor blok terminal (Mfg P/N: Phoenix Contact 1767694). Anda juga memiliki opsi untuk mengonfigurasi perangkat Amazon One untuk mengontrol perangkat eksternal secara langsung dengan menggunakan relai internal atau koneksi Input dan Output Tujuan Umum.

  1. Untuk menentukan konfigurasi kabel yang sesuai untuk aplikasi Anda, lihat diagram dan Tabel Koneksi berikut.

    Untuk karakteristik kelistrikan sinyal yang terperinci, lihat instruksi Pengkabelan.

    Koneksi

    Pin diagram showing RS485 termination with GPO, GPI, LED, D1, D0, RTN, COM, NC, NO, A, and B connections.
    Pin Koneksi Deskripsi Gunakan
    1 GPO Output tujuan umum Sinyal output digital - Opsional
    2 GPI Masukan tujuan umum Sinyal input digital - Opsional
    3 DIPIMPIN LED Wiegand Wiegand LED - Opsional
    4 D1 Wiegand D1 Data Wiegand 1 - Kabel putih
    5 D0 Wiegand D0 Data Wiegand 0 — Kabel hijau
    6 RTN Sinyal kembali Wiegand Ground - Kawat hitam
    7 Com Relay umum Relai kontak umum - Kabel putih
    8 NC Relay biasanya ditutup Relai kontak biasanya tertutup - Kawat oranye
    9 TIDAK Relay biasanya terbuka Relai kontak biasanya terbuka - Kabel kuning
    10 RTN Sinyal kembali Pengembalian OSDP - Kabel hitam
    11 A RS485_A/D1/Jam OSDP D1 - Kawat putih
    12 B RS485_B/D0/Data OSDP D0 - Kawat hijau

  2. Saat memasang kawat, lepaskan 3mm-5mm dari ujung kawat.

  3. Masukkan ujung kabel yang dilucuti ke posisi terminal yang diinginkan.

  4. Dengan menggunakan obeng pipih, putar sekrup retensi terminal searah jarum jam untuk menjepit kabel sampai pas. Jangan terlalu kencangkan.

  5. Setelah diikat, tarik kabel dengan lembut untuk memastikannya terpasang.

  6. Setelah Anda membuat koneksi yang diperlukan, masukkan steker ke stopkontak yang sesuai dari blok terminal perangkat Amazon One Anda.

  7. Masukkan kabel Cat6 Ethernet ke RJ45 jack.

  8. Posisikan perangkat Amazon One sehingga kait pada pelat dinding meluncur ke bukaan di bagian belakang perangkat.

  9. Pastikan kabel tidak tersangkut di antara perangkat dan pelat pemasangan, dan biarkan perangkat berputar dan duduk pada posisinya.

  10. Amankan perangkat Amazon One Anda ke pelat pemasangan dengan dua sekrup flathead Torx Security M4x10.

  11. Tangan kencangkan sekrup. Jangan terlalu kencangkan.

Untuk memasang kabel perangkat Amazon One yang dapat dipasang di dinding

Instal hanya kabel yang diperlukan untuk aplikasi Anda.

Koneksi Wiegand

  • Masukkan kabel biru di Pin 3 (LED).

  • Masukkan kabel putih di Pin 4 (D1).

  • Masukkan kabel hijau di Pin 5 (D0).

  • Masukkan kabel hitam di Pin 6 (RTN).

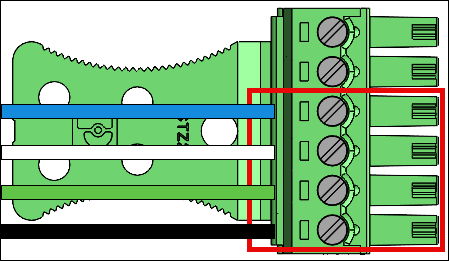

Systems Manager Wiegand diagram koneksi

Kabel keluaran Wiegand

Pin Koneksi Deskripsi Gunakan
3 DIPIMPIN LED Wiegand Masukan LED Wiegand - Opsional (5V TTL)
4 D1 Wiegand D1 Keluaran Wiegand D1 (5V TTL)
5 D0 Wiegand D0 Keluaran Wiegand D0 (5V TTL)
6 RTN Sinyal kembali Referensi Wiegand GND

Hidupkan sakelar RS485 terminasi “ON” jika perangkat adalah unit terakhir di telepon. Sakelar ini mengaktifkan terminasi resistor 120 Ohm pada saluran.

RS485 koneksi

  • Masukkan kabel hitam di Pin 10 (RTN).

  • Masukkan kabel putih di Pin 11 (A).

  • Masukkan kabel hijau di Pin 12 (B).

Diagram RS485 koneksi Systems Manager

RS485 kabel

Pin Koneksi Deskripsi Gunakan
10 RTN Sinyal kembali Tanah
11 A RS485_A/D1/Jam RS485 sinyal non-pembalik
12 B RS485_B/D0/Data RS485 sinyal pembalik

Koneksi relai

  • Masukkan kabel putih di Pin 7 (COM).

  • Masukkan kawat oranye di Pin 8 (NC).

  • Masukkan kabel kuning di Pin 9 (NO).

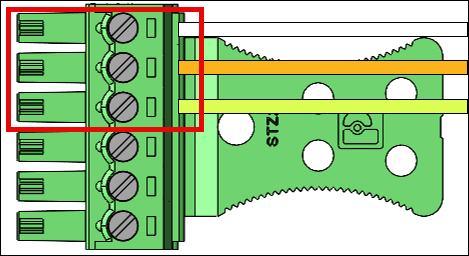

Diagram koneksi Relay Systems Manager

Kabel relai

Pin Koneksi Deskripsi Gunakan
7 COM Relay umum Relai kontak Umum - Kabel putih
8 NC Relay biasanya ditutup Relai kontak biasanya tertutup - Kawat oranye
9 TIDAK Relay biasanya terbuka Relai kontak biasanya terbuka - Kabel kuning

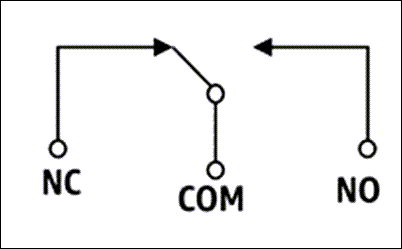

Systems Manager Diagram kelistrikan

Relai harus dioperasikan sesuai dengan peringkat keselamatan yang ditentukan 30VAC/60VDC, 60W Max.

Koneksi input/output digital

  • Masukkan kabel biru di Pin 1 (GPO).

  • Masukkan kabel biru di Pin 2 (GPI).

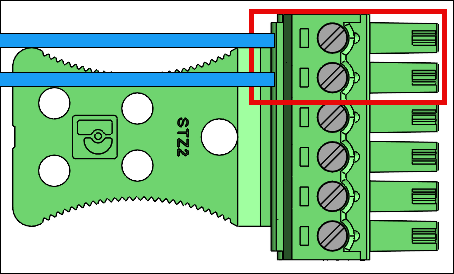

Systems Manager Koneksi input dan output digital

Kabel input/output digital

Pin Koneksi Deskripsi Gunakan
1 GPO Output tujuan umum Sinyal keluaran digital (5V)
2 GPI Masukan tujuan umum Sinyal input digital (3.6V - 5V)

  • Koneksi input/output digital harus dioperasikan seperti yang tercantum.

Setelah menginstal perangkat Amazon One Anda, Anda siap untuk mengaktifkan perangkat.
