Gambaran umum arsitektur

Bagian ini menyediakan diagram arsitektur implementasi referensi untuk komponen yang digunakan dengan solusi ini.

Diagram arsitektur

Menerapkan solusi default akan membangun lingkungan tanpa server berikut di AWS Cloud.

Pabrik Migrasi Cloud pada diagram arsitektur AWS

CloudFormation Templat AWS solusi meluncurkan layanan AWS yang diperlukan untuk membantu perusahaan memigrasikan server mereka.

catatan

Solusi Cloud Migration Factory di AWS menggunakan server otomatisasi migrasi yang bukan merupakan bagian dari CloudFormation penerapan AWS. Untuk detail selengkapnya tentang membangun server secara manual, lihat Membangun server otomatisasi migrasi.

1. Amazon API Gateway menerima permintaan migrasi dari server otomatisasi migrasi melalui IstirahatAPIs.

2. Fungsi AWS Lambda menyediakan layanan yang diperlukan bagi Anda untuk masuk ke antarmuka web, menjalankan fungsi administratif yang diperlukan untuk mengelola migrasi, dan terhubung ke pihak ketiga APIs untuk mengotomatiskan proses migrasi.

   • Fungsi user Lambda menyerap metadata migrasi ke dalam tabel Amazon DynamoDB. Kode status HTTP standar dikembalikan kepada Anda melalui Rest API dari API Gateway. Kumpulan pengguna Amazon Cognito digunakan untuk otentikasi pengguna ke antarmuka web dan Istirahat APIs, dan Anda dapat mengonfigurasinya secara opsional untuk mengautentikasi terhadap penyedia identitas Security Assertion Markup Language (SAMB) eksternal.

   • Fungsi tools Lambda memproses Rest eksternal APIs dan memanggil fungsi alat eksternal, seperti AWS Application Migration Service (AWS MGN) untuk migrasi AWS. Fungsi tools Lambda juga memanggil Amazon EC2 untuk meluncurkan EC2 instans, dan memanggil AWS Systems Manager untuk menjalankan skrip otomatisasi di Server Otomasi Migrasi.

3. Metadata migrasi yang disimpan di Amazon DynamoDB dirutekan ke AWS MGN API untuk memulai pekerjaan migrasi Rehost dan meluncurkan server. Jika pola migrasi Anda adalah Replatform ke EC2, fungsi tools Lambda CloudFormation meluncurkan template di akun AWS target untuk meluncurkan instans Amazon. EC2

4. Semua notifikasi dikirim ke Bus Acara Pemberitahuan. Aturan jembatan peristiwa diatur untuk merutekan notifikasi UI ke lambda notifikasi UI dan Pemberitahuan email ke lambda Pemberitahuan email. Pemberitahuan email lambda menggunakan Amazon SNS untuk mempublikasikan pemberitahuan email.

Pelacak migrasi opsional

Solusi ini juga menerapkan komponen pelacak migrasi opsional yang melacak kemajuan migrasi Anda.

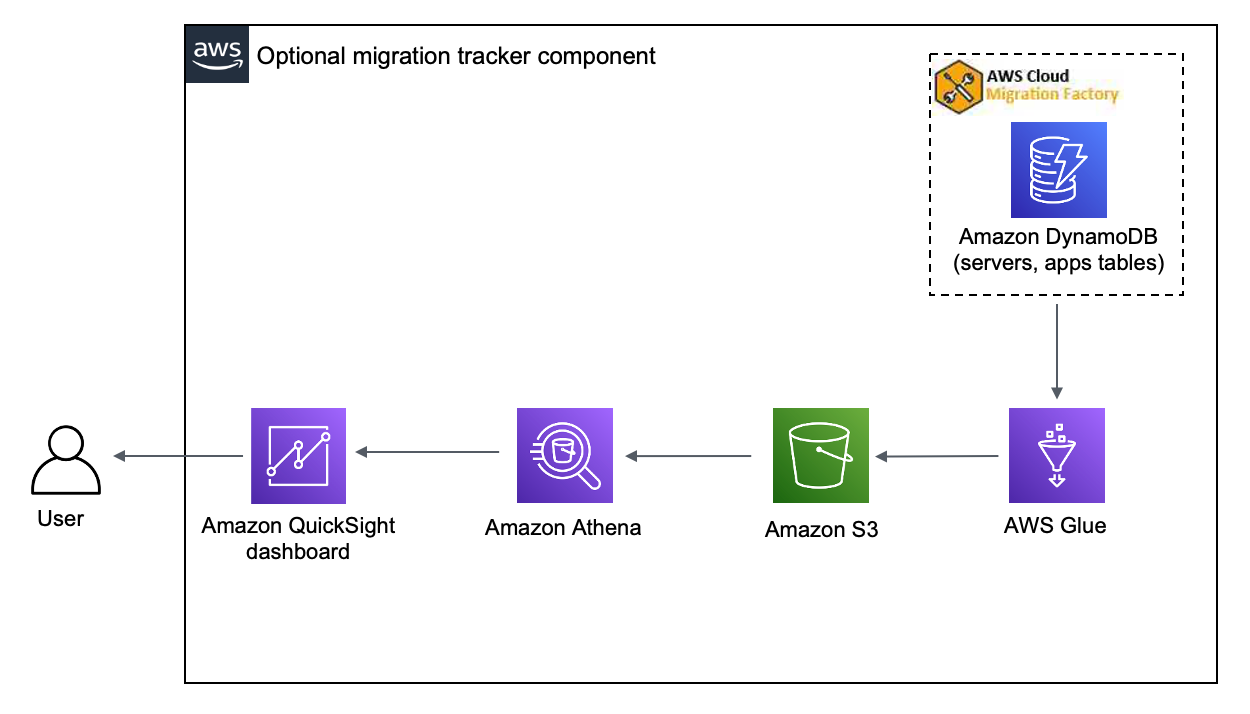

Komponen pelacak migrasi opsional

CloudFormation Template menggunakan AWS Glue untuk mendapatkan metadata migrasi dari tabel DynamoDB Pabrik Migrasi Cloud dan mengekspor metadata ke Amazon Simple Storage Service (Amazon S3) dua kali sehari (pukul 5:00 pagi dan 13:00 UTC). Setelah pekerjaan AWS Glue selesai, kueri penyimpanan Amazon Athena dimulai, dan Anda dapat mengatur QuickSight Amazon untuk menarik data dari hasil kueri Athena. Anda kemudian dapat membuat visualisasi dan membangun dasbor yang memenuhi kebutuhan bisnis Anda. Untuk panduan cara membuat visual dan membangun dasbor, lihat Membangun dasbor pelacak migrasi.

Komponen opsional ini dikelola oleh parameter Tracker dalam CloudFormation template. Secara default, opsi ini diaktifkan, tetapi Anda dapat menonaktifkan opsi ini dengan mengubah parameter Tracker menjadi. false
