Contoh catatan log alur

Berikut ini adalah contoh catatan log alur yang menangkap arus lalu lintas tertentu.

Untuk informasi selengkapnya tentang format pencatatan log alur, lihat Catatan log alur. Untuk informasi tentang cara membuat log alur, lihat Bekerja dengan log alur.

Lalu lintas yang diterima dan ditolak

Berikut ini adalah contoh catatan log alur default.

Dalam contoh ini, lalu lintas SSH (port tujuan 22, protokol TCP) ke antarmuka jaringan eni-1235b8ca123456789 di akun 123456789010 diizinkan.

2 123456789010 eni-1235b8ca123456789 172.31.16.139 172.31.16.21 20641 22 6 20 4249 1418530010 1418530070 ACCEPT OK

Dalam contoh ini, lalu lintas RDP (port tujuan 3389, protokol TCP) untuk antarmuka jaringan eni-1235b8ca123456789 di akun 123456789010 ditolak.

2 123456789010 eni-1235b8ca123456789 172.31.9.69 172.31.9.12 49761 3389 6 20 4249 1418530010 1418530070 REJECT OK

Tidak ada data dan catatan yang dilewati

Berikut ini adalah contoh catatan log alur default.

Dalam contoh ini, tidak ada data yang dicatat selama interval agregasi.

2 123456789010 eni-1235b8ca123456789 - - - - - - - 1431280876 1431280934 - NODATA

Dalam contoh ini, catatan dilewati selama interval agregasi. Log Aliran VPC melompati catatan ketika tidak dapat menangkap data log aliran selama interval agregasi karena melebihi kapasitas internal. Satu catatan yang dilewati dapat mewakili beberapa alur yang tidak diambil untuk antarmuka jaringan selama interval agregasi.

2 123456789010 eni-11111111aaaaaaaaa - - - - - - - 1431280876 1431280934 - SKIPDATA

Aturan grup keamanan dan ACL jaringan

Jika Anda menggunakan log alur untuk mendiagnosis aturan grup keamanan yang terlalu ketat atau longgar atau aturan ACL jaringan, perhatikan tingkat stateful sumber daya ini. Grup keamanan bersifat stateful - ini berarti bahwa respon untuk ke lalu lintas yang diizinkan juga diizinkan, bahkan jika aturan dalam grup keamanan Anda tidak mengizinkannya. Sebaliknya, ACL jaringan bersifat stateless, oleh karena itu respon terhadap lalu lintas yang diizinkan tunduk pada aturan ACL jaringan.

Misalnya, Anda menggunakan perintah ping dari komputer rumah Anda (alamat IP adalah 203.0.113.12) ke instans Anda (alamat IP privat antarmuka jaringan adalah 172.31.16.139). Aturan masuk grup keamanan mengizinkan lalu lintas ICMP tetapi aturan keluar tidak mengizinkan lalu lintas ICMP. Karena grup keamanan bersifat stateful, ping respon dari instans Anda diizinkan. ACL jaringan Anda mengizinkan lalu lintas ICMP masuk tetapi tidak mengizinkan lalu lintas ICMP keluar. Karena ACL jaringan bersifat stateless, ping respon dijatuhkan dan tidak mencapai komputer rumah Anda. Dalam log alur default, ini ditampilkan sebagai dua catatan log alur:

  • Catatan ACCEPT untuk ping asal yang diizinkan oleh ACL jaringan dan grup keamanan, dan oleh karena itu diizinkan untuk mencapai instans Anda.

  • Catatan REJECT untuk ping respon yang ditolak ACL jaringan.

2 123456789010 eni-1235b8ca123456789 203.0.113.12 172.31.16.139 0 0 1 4 336 1432917027 1432917142 ACCEPT OK
2 123456789010 eni-1235b8ca123456789 172.31.16.139 203.0.113.12 0 0 1 4 336 1432917094 1432917142 REJECT OK

Jika ACL jaringan Anda mengizinkan lalu lintas ICMP keluar, log alur menampilkan dua catatan ACCEPT (satu untuk ping asal dan satu untuk ping respon). Jika grup keamanan Anda menolak lalu lintas ICMP masuk, log alur menampilkan catatan REJECT, karena lalu lintas tidak diizinkan untuk mencapai instans Anda.

Lalu lintas IPv6

Berikut ini adalah contoh catatan log alur default. Dalam contoh, lalu lintas SSH (port 22) dari alamat IPv6 2001:db8:1234:a100:8d6e:3477:df66:f105 ke antarmuka jaringan eni-1235b8ca123456789 di akun 123456789010 diizinkan.

2 123456789010 eni-1235b8ca123456789 2001:db8:1234:a100:8d6e:3477:df66:f105 2001:db8:1234:a102:3304:8879:34cf:4071 34892 22 6 54 8855 1477913708 1477913820 ACCEPT OK

Urutan bendera TCP

Bagian ini berisi contoh log alur kustom yang menangkap bidang-bidang berikut dalam urutan berikut.

version vpc-id subnet-id instance-id interface-id account-id type srcaddr dstaddr srcport dstport pkt-srcaddr pkt-dstaddr protocol bytes packets start end action tcp-flags log-status

Parametertcp-flagsbidang dalam contoh di bagian ini diwakili oleh second-to-last nilai di log aliran. Bendera TCP dapat membantu Anda mengidentifikasi arah lalu lintas, misalnya, server mana yang memulai koneksi.

catatan

Untuk informasi lebih lanjut tentangtcp-flagspilihan dan penjelasan dari masing-masing bendera TCP, lihatBidang yang tersedia.

Dalam catatan berikut (mulai pukul 7:47:55 sore dan berakhir pada 7:48:53 sore), dua koneksi dimulai oleh klien ke server yang berjalan pada port 5001. Dua bendera SYN (2) diterima oleh server dari klien dari port sumber yang berbeda pada klien (43416 dan 43418). Untuk setiap SYN, SYN-ACK dikirim dari server untuk klien (18) pada port yang sesuai.

3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 52.213.180.42 10.0.0.62 43416 5001 52.213.180.42 10.0.0.62 6 568 8 1566848875 1566848933 ACCEPT 2 OK 3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 10.0.0.62 52.213.180.42 5001 43416 10.0.0.62 52.213.180.42 6 376 7 1566848875 1566848933 ACCEPT 18 OK 3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 52.213.180.42 10.0.0.62 43418 5001 52.213.180.42 10.0.0.62 6 100701 70 1566848875 1566848933 ACCEPT 2 OK 3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 10.0.0.62 52.213.180.42 5001 43418 10.0.0.62 52.213.180.42 6 632 12 1566848875 1566848933 ACCEPT 18 OK

Pada interval agregasi kedua, salah satu koneksi yang terbentuk selama aliran sebelumnya sekarang ditutup. Klien mengirim bendera FIN (1) ke server untuk koneksi pada port 43418. Server mengirim FIN ke klien pada port 43418.

3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 10.0.0.62 52.213.180.42 5001 43418 10.0.0.62 52.213.180.42 6 63388 1219 1566848933 1566849113 ACCEPT 1 OK 3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 52.213.180.42 10.0.0.62 43418 5001 52.213.180.42 10.0.0.62 6 23294588 15774 1566848933 1566849113 ACCEPT 1 OK

Untuk koneksi singkat (misalnya, beberapa detik) yang dibuka dan ditutup dalam interval agregasi tunggal, bendera mungkin ditetapkan pada baris yang sama dalam catatan log alur untuk lalu lintas dalam arah yang sama. Pada contoh berikut, koneksi dibuat dan selesai dalam interval agregasi yang sama. Pada baris pertama, nilai bendera TCP adalah 3, yang menunjukkan bahwa ada pesan SYN dan FIN yang dikirim dari klien ke server. Pada baris kedua, nilai bendera TCP adalah 19, yang menunjukkan bahwa ada pesan SYN-ACK dan FIN yang dikirim dari server ke klien.

3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 52.213.180.42 10.0.0.62 43638 5001 52.213.180.42 10.0.0.62 6 1260 17 1566933133 1566933193 ACCEPT 3 OK 3 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-01234567890123456 eni-1235b8ca123456789 123456789010 IPv4 10.0.0.62 52.213.180.42 5001 43638 10.0.0.62 52.213.180.42 6 967 14 1566933133 1566933193 ACCEPT 19 OK

Lalu lintas melalui gateway NAT

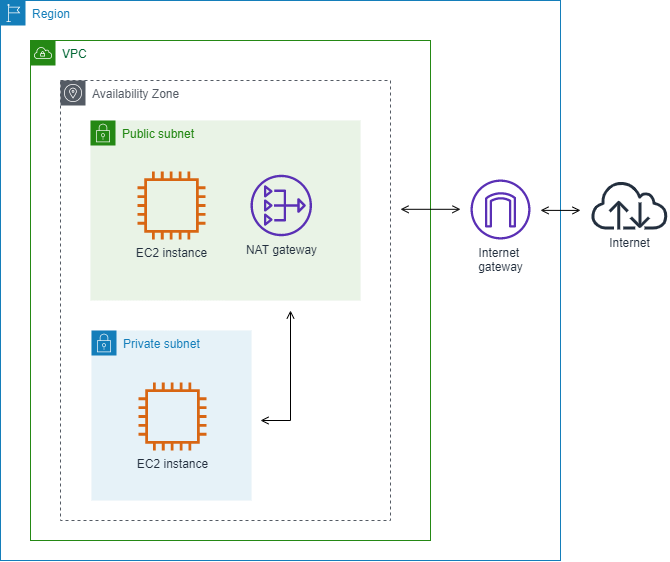

Dalam contoh ini, sebuah instans di subnet privat mengakses internet melalui gateway NAT yang ada di subnet publik.


                    Mengakses internet melalui gateway NAT

Log alur kustom berikut untuk antarmuka jaringan gateway NAT menangkap bidang-bidang berikut dalam urutan berikut.

instance-id interface-id srcaddr dstaddr pkt-srcaddr pkt-dstaddr

Log alur menunjukkan aliran lalu lintas dari alamat IP instans (10.0.1.5) melalui antarmuka jaringan gateway NAT ke host di internet (203.0.113.5). Antarmuka jaringan NAT gateway adalah antarmuka jaringan yang dikelola peminta, oleh karena itu catatan log alur menampilkan simbol '-' untuk bidang instance-id. Baris berikut menunjukkan lalu lintas dari instans sumber ke antarmuka jaringan gateway NAT. Nilai-nilai untuk bidang dstaddr dan pkt-dstaddr berbeda. Bidang dstaddr menampilkan alamat IP privat antarmuka jaringan gateway NAT, dan bidang pkt-dstaddr menampilkan alamat IP tujuan akhir dari host di internet.

- eni-1235b8ca123456789 10.0.1.5 10.0.0.220 10.0.1.5 203.0.113.5

Dua baris berikutnya menunjukkan lalu lintas dari antarmuka jaringan gateway NAT ke host target di internet, dan lalu lintas respon dari host ke antarmuka jaringan gateway NAT.

- eni-1235b8ca123456789 10.0.0.220 203.0.113.5 10.0.0.220 203.0.113.5 - eni-1235b8ca123456789 203.0.113.5 10.0.0.220 203.0.113.5 10.0.0.220

Baris berikut menunjukkan lalu lintas respon dari antarmuka jaringan NAT gateway ke instans sumber. Nilai-nilai untuk bidang srcaddr dan pkt-srcaddr berbeda. Bidang srcaddr menampilkan alamat IP privat antarmuka jaringan gateway NAT, dan bidang pkt-srcaddr menampilkan alamat IP host di internet.

- eni-1235b8ca123456789 10.0.0.220 10.0.1.5 203.0.113.5 10.0.1.5

Anda membuat log alur kustom lain menggunakan set bidang di atas. Anda membuat log alur untuk antarmuka jaringan untuk instans di subnet privat. Dalam hal ini, bidang instance-id mengembalikan ID instans yang terkait dengan antarmuka jaringan, dan tidak ada perbedaan antara bidang dstaddr dan bidang pkt-dstaddr dan bidang srcaddr dan bidang pkt-srcaddr. Tidak seperti antaramuka jaringan untuk gateway NAT, antaramuka jaringan ini bukan antaramuka jaringan perantara untuk lalu lintas.

i-01234567890123456 eni-1111aaaa2222bbbb3 10.0.1.5 203.0.113.5 10.0.1.5 203.0.113.5 #Traffic from the source instance to host on the internet i-01234567890123456 eni-1111aaaa2222bbbb3 203.0.113.5 10.0.1.5 203.0.113.5 10.0.1.5 #Response traffic from host on the internet to the source instance

Lalu lintas melalui transit gateway

Dalam contoh ini, klien di VPC A terhubung ke server web di VPC B melalui transit gateway. Klien dan server berada di Availability Zone yang berbeda. Lalu lintas tiba di server di VPC B menggunakan satu ID elastic network interface (dalam contoh ini, katakanlah ID adalah eni-1111111111111111111) dan meninggalkan VPC B menggunakan yang lain (misalnya eni-22222222222222222222222).


                    Lalu lintas melalui transit gateway

Anda membuat log alur kustom untuk VPC B dengan format berikut.

version interface-id account-id vpc-id subnet-id instance-id srcaddr dstaddr srcport dstport protocol tcp-flags type pkt-srcaddr pkt-dstaddr action log-status

Baris berikut dari catatan log alur menunjukkan aliran lalu lintas pada antarmuka jaringan untuk web server. Baris pertama adalah lalu lintas permintaan dari klien, dan baris terakhir adalah lalu lintas respon dari server web.

3 eni-33333333333333333 123456789010 vpc-abcdefab012345678 subnet-22222222bbbbbbbbb i-01234567890123456 10.20.33.164 10.40.2.236 39812 80 6 3 IPv4 10.20.33.164 10.40.2.236 ACCEPT OK ... 3 eni-33333333333333333 123456789010 vpc-abcdefab012345678 subnet-22222222bbbbbbbbb i-01234567890123456 10.40.2.236 10.20.33.164 80 39812 6 19 IPv4 10.40.2.236 10.20.33.164 ACCEPT OK

Baris berikut adalah lalu lintas permintaan di eni-11111111111111111, antarmuka jaringan yang dikelola peminta untuk transit gateway di subnet subnet-11111111aaaaaaaaa. Oleh karena itu catatan log alur menampilkan simbol '-' untuk bidang instance-id. Bidang srcaddr menampilkan alamat IP privat antarmuka jaringan transit gateway, dan bidang pkt-srcaddr menampilkan alamat IP sumber klien di VPC A.

3 eni-11111111111111111 123456789010 vpc-abcdefab012345678 subnet-11111111aaaaaaaaa - 10.40.1.175 10.40.2.236 39812 80 6 3 IPv4 10.20.33.164 10.40.2.236 ACCEPT OK

Baris berikut adalah lalu lintas respon pada eni-22222222222222222, antarmuka jaringan yang dikelola peminta untuk transit gateway di subnet subnet-22222222bbbbbbbbb. Bidang dstaddr menampilkan alamat IP privat antarmuka jaringan transit gateway, dan bidang pkt-dstaddr menampilkan alamat IP klien di VPC A.

3 eni-22222222222222222 123456789010 vpc-abcdefab012345678 subnet-22222222bbbbbbbbb - 10.40.2.236 10.40.2.31 80 39812 6 19 IPv4 10.40.2.236 10.20.33.164 ACCEPT OK

Nama layanan, jalur lalu lintas, dan arah aliran

Berikut ini adalah contoh bidang untuk catatan log alur kustom.

version srcaddr dstaddr srcport dstport protocol start end type packets bytes account-id vpc-id subnet-id instance-id interface-id region az-id sublocation-type sublocation-id action tcp-flags pkt-srcaddr pkt-dstaddr pkt-src-aws-service pkt-dst-aws-service traffic-path flow-direction log-status

Dalam contoh berikut, versinya 5 karena catatan meliputi bidang versi 5. Instans EC2 memanggil layanan Amazon S3. Log alur ditangkap pada antarmuka jaringan untuk instans. Catatan pertama memiliki arah aliran ingress dan catatan kedua memiliki arah aliran egress. Untuk catatan egress, traffic-path-nya 8, menunjukkan bahwa lalu lintas melewati gateway internet. Bidang traffic-path tidak didukung untuk lalu lintas ingress. Saat pkt-srcaddr atau pkt-dstaddr adalah alamat IP publik, nama layanan ditampilkan.

5 52.95.128.179 10.0.0.71 80 34210 6 1616729292 1616729349 IPv4 14 15044 123456789012 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-0c50d5961bcb2d47b eni-1235b8ca123456789 ap-southeast-2 apse2-az3 - - ACCEPT 19 52.95.128.179 10.0.0.71 S3 - - ingress OK 5 10.0.0.71 52.95.128.179 34210 80 6 1616729292 1616729349 IPv4 7 471 123456789012 vpc-abcdefab012345678 subnet-aaaaaaaa012345678 i-0c50d5961bcb2d47b eni-1235b8ca123456789 ap-southeast-2 apse2-az3 - - ACCEPT 3 10.0.0.71 52.95.128.179 - S3 8 egress OK
