Ricevi dati tramite l'agente AWS Ground Station

I diagrammi seguenti forniscono una panoramica del flusso di dati AWS Ground Station durante i contatti DiGIF (Wideband Digital Intermediate Frequency).

L' AWS Ground Station agente gestirà l'orchestrazione dei componenti del dataplane per un contatto. Prima di pianificare un contatto, l'agente deve essere configurato e avviato correttamente e deve essere registrato (la registrazione è automatica all'avvio dell'agente) con. AWS Ground Station Inoltre, il software di ricezione dei dati (ad esempio una radio definita dal software) deve essere in esecuzione e configurato per ricevere dati all'indirizzo AwsGroundStationAgentEndpointEgressAddress.

Dietro le quinte, l' AWS Ground Station agente riceverà le operazioni AWS Ground Station e annullerà la AWS KMS crittografia applicata in transito, prima di inoltrarle all'endpoint EgressAddress di destinazione dove è in ascolto la Software Defined Radio (SDR). L' AWS Ground Station agente e i suoi componenti sottostanti rispetteranno i limiti della CPU impostati nel file di configurazione per garantire che non influiscano sulle prestazioni di altre applicazioni in esecuzione sull'istanza.

È necessario che l' AWS Ground Station agente sia in esecuzione sull'istanza ricevente coinvolta nel contatto. Un singolo AWS Ground Station agente è in grado di orchestrare più flussi di dati, come illustrato di seguito, se si preferisce ricevere tutti i flussi di dati su un'unica istanza del ricevitore.

Flussi di dati multipli, ricevitore singolo

Scenario di esempio:

Desideri ricevere due downlink di antenne come flussi di dati DigiF sulla stessa istanza del ricevitore. EC2 I due downlink saranno 200 e 100. MHz MHz

AwsGroundStationAgentEndpoints:

Saranno disponibili due AwsGroundStationAgentEndpoint risorse, una per ogni flusso di dati. Entrambi gli endpoint avranno lo stesso indirizzo IP pubblico (). ingressAddress.socketAddress.name Gli ingressi portRange non devono sovrapporsi, poiché i flussi di dati vengono ricevuti nella stessa istanza. EC2 Entrambi devono essere egressAddress.socketAddress.port unici.

Pianificazione della CPU:

• 1 core (2 vCPU) per l'esecuzione del singolo AWS Ground Station agente sull'istanza.

• 6 core (12 vCPU) per ricevere DigiF Dataflow 1 (200 ricerche nella tabella). MHz Pianificazione del core della CPU

• 4 core (8 vCPU) per ricevere DigiF Dataflow 2 (100 ricerche nella tabella). MHz Pianificazione del core della CPU

• Spazio totale dedicato sulla CPU dell'agente = 11 core (22 vCPU) sullo stesso socket.

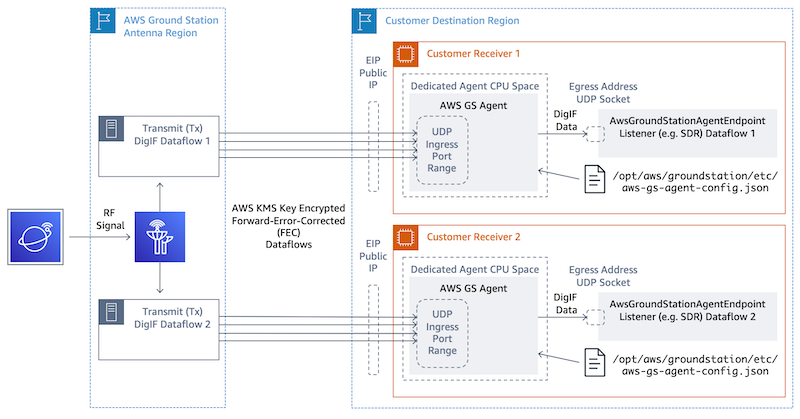

Flussi di dati multipli, ricevitori multipli

Scenario di esempio:

Desideri ricevere due downlink di antenne come flussi di dati DigiF su diverse istanze del ricevitore. EC2 Entrambi i downlink saranno 400. MHz

AwsGroundStationAgentEndpoints:

Saranno disponibili due AwsGroundStationAgentEndpoint risorse, una per ogni flusso di dati. Gli endpoint avranno un indirizzo IP pubblico diverso (). ingressAddress.socketAddress.name Non vi è alcuna restrizione sui valori delle porte per nessuna delle due ingressAddress o egressAddress poiché i flussi di dati vengono ricevuti su un'infrastruttura separata e non sono in conflitto tra loro.

Pianificazione della CPU:

• Istanza del ricevitore 1

  • 1 core (2 vCPU) per l'esecuzione del singolo AWS Ground Station agente sull'istanza.

  • 9 core (18 vCPU) per ricevere DigiF Dataflow 1 (ricerca 400 nella tabella). MHz Pianificazione del core della CPU

  • Spazio CPU agente dedicato totale = 10 core (20 vCPU) sullo stesso socket.

• Istanza del ricevitore 2

  • 1 core (2 vCPU) per l'esecuzione del singolo AWS Ground Station agente sull'istanza.

  • 9 core (18 vCPU) per ricevere DigiF Dataflow 2 (ricerca 400 nella tabella). MHz Pianificazione del core della CPU

  • Spazio CPU agente dedicato totale = 10 core (20 vCPU) sullo stesso socket.
