Interfacce del modello di asset

AWS IoT SiteWise le interfacce stabiliscono gli standard per diversi modelli di asset. Definiscono una struttura comune che garantisce la coerenza pur consentendo variazioni nell'implementazione.

Le interfacce condividono la stessa struttura dei modelli di asset (proprietà, modelli compositi e gerarchie), ma non è possibile creare risorse direttamente da essi. Al contrario, le interfacce vengono applicate ai modelli di asset esistenti per garantire la standardizzazione. I modelli di componenti non sono supportati per le interfacce.

L'utilizzo delle interfacce offre diversi vantaggi:

  • Proprietà e metriche standardizzate in diverse varianti del modello di asset

  • Definizioni metriche semplificate a livello di interfaccia

  • Gestione più efficiente di gerarchie di asset complesse

  • Gestione indipendente del ciclo di vita delle proprietà per ogni variante del modello di asset

  • Collaborazione migliorata tra team in cui i team operativi si concentrano sulla rappresentazione degli asset fisici mentre i team addetti ai dati stabiliscono gli standard per tutte le apparecchiature

Ti consigliamo di creare innanzitutto i tuoi modelli di asset per modellare le tue apparecchiature industriali reali. Ogni tipo di apparecchiatura, con il proprio insieme di proprietà, può essere rappresentato dai propri modelli di asset.

Caso d'uso per la standardizzazione dei modelli di asset

Le interfacce aiutano a standardizzare le proprietà tra diversi modelli di asset preservandone le caratteristiche uniche.

Ad esempio, in un'officina propulsori ci sono quattro stazioni: motore, trasmissione, differenziale e assemblaggio. Ogni stazione contiene vari tipi di apparecchiature. Ad esempio, la stazione motore include macchine CNC, ma differiscono nelle specifiche: alcune sono a 3 assi, mentre altre a 5 assi.

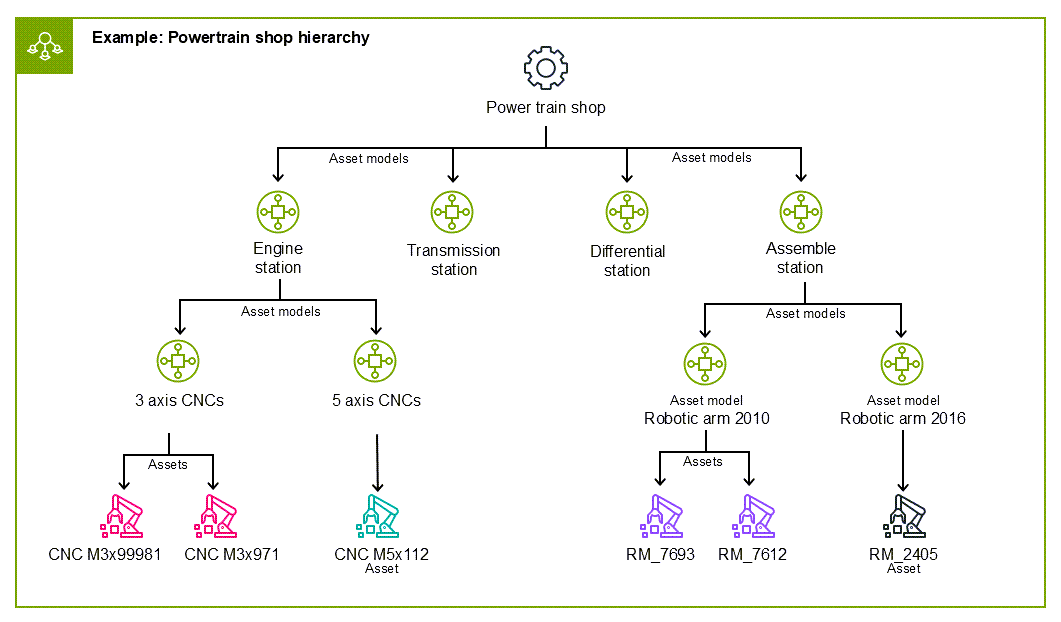

Diagramma che mostra la gerarchia delle apparecchiature dell'officina propulsori utilizzando solo modelli e asset degli asset. Il reparto propulsori si trova nella parte superiore, mentre al secondo piano si trovano tutti i modelli di equipaggiamento relativi al motore, alla trasmissione, al differenziale e alle stazioni di assemblaggio. Al terzo livello più basso, ci sono le singole macchine CNC suddivise per asse, derivate dal modello di base della stazione motore. Al contrario, esistono anche modelli di asset derivanti dal modello di stazione di assemblaggio. Al quarto livello, ciascuno degli asset rappresenta per nome le singole macchine CNC o i bracci robotici.

Tuttavia, le interfacce consentono di creare standard per i punti in comune presenti nelle macchine CNC. È possibile utilizzare le proprietà ripetibili in un'interfaccia anziché creare modelli di asset per ogni proprietà.

Ad esempio, puoi:

  1. Create modelli di asset separati per ogni categoria di tipi di macchine. In questo esempio, si tratta delle «macchine CNC a 3 assi» e delle «macchine CNC a 5 assi».

  2. Definisci un'interfaccia standard con proprietà e metriche comuni. In questo esempio, Temperature-in-CDown-time, e Running-time sono tutte proprietà comuni che si applicano a entrambe le macchine CNC.

  3. Applica questa interfaccia a tutti i modelli di asset delle macchine CNC, tenendo comunque conto delle proprietà specifiche del dispositivo sui singoli modelli di asset.

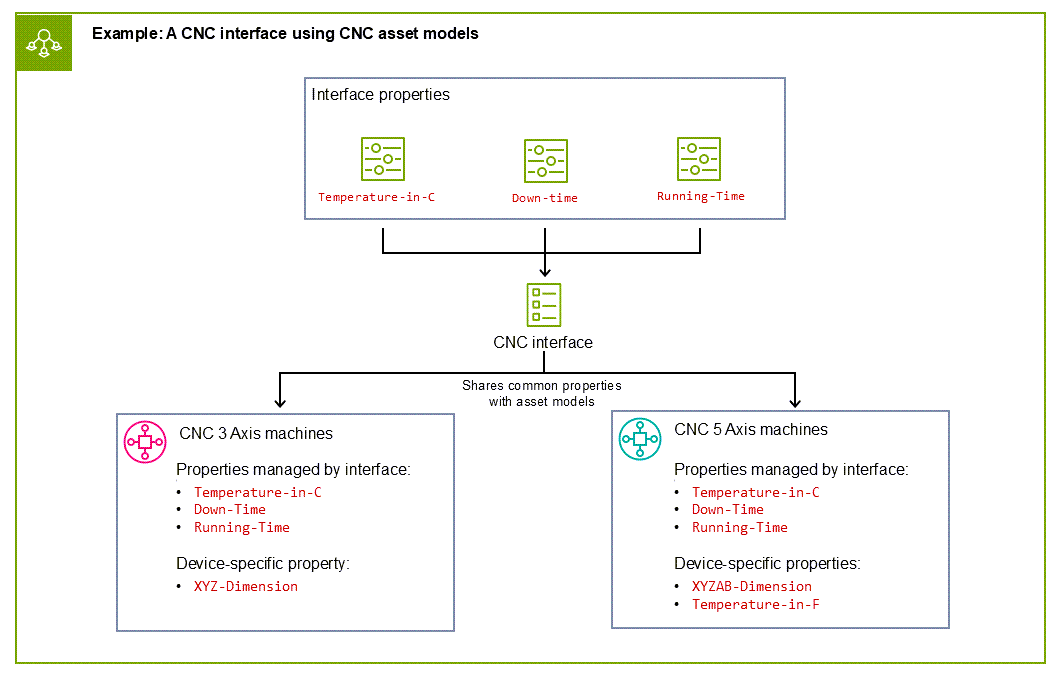

Diagramma che mostra come le interfacce semplificano l'organizzazione dei modelli di asset rispetto al diagramma precedente. Mostra diversi parametri ripetibili per le macchine CNC della stazione motore, ora regolate dalle interfacce che trasferiscono le varie proprietà dei modelli di macchine CNC a 3 e 5 assi, consentendo anche proprietà specifiche del dispositivo su ciascuna di esse.

È inoltre possibile definire le metriche di disponibilità a livello di interfaccia. Ad esempio, Avail = avg(Down-time, Running-time) calcola la disponibilità in base ai valori del tempo di inattività e del tempo di esecuzione.

L'utilizzo delle interfacce semplifica la gestione dei modelli di asset garantendo definizioni e metriche delle proprietà coerenti tra le apparecchiature applicabili, pur mantenendo le caratteristiche uniche di ogni tipo di macchina.

Struttura e componenti

Le interfacce includono gli stessi tipi di proprietà dei modelli di asset: attributi, misurazioni, trasformazioni e metriche. Quando vengono sovrapposte a un modello di asset, mappate le proprietà esistenti alle rispettive controparti di interfaccia. Le proprietà dell'interfaccia non mappate vengono create automaticamente nel modello di asset.

Le gerarchie di interfacce definiscono le metriche di rollup, mentre le gerarchie dei modelli di asset consentono le associazioni di asset. Quando si utilizza un'interfaccia, il servizio mapperà automaticamente le gerarchie dei modelli di asset alle gerarchie di interfaccia durante il calcolo delle metriche di rollup. Dopo aver applicato un'interfaccia, le metriche di rollup vengono definite tramite la gerarchia dell'interfaccia anziché la gerarchia propria del modello di asset.

Considerazioni

Quando lavorate con le interfacce, tenete a mente queste considerazioni:

  • Il modello di asset e le proprietà dell'interfaccia possono essere mappate automaticamente per nome o mappate manualmente. Le gerarchie vengono mappate automaticamente dal servizio durante il calcolo delle metriche di rollup.

  • Non è possibile definire metriche aggiuntive nel modello di asset collegato che utilizzano metriche di interfaccia come input.

  • Un modello di asset può essere collegato a una sola interfaccia. Tuttavia, è possibile applicare più modelli di asset alla stessa interfaccia.

  • Gli allarmi non sono supportati nelle interfacce.

  • I modelli di componenti non sono supportati per le interfacce.
