Installazione di Amazon One Device I/O Hub per un accesso sicuro

Il dispositivo Amazon One con I/O Hub è parte integrante del sistema Amazon One Enterprise, progettato per migliorare la sicurezza e semplificare il controllo degli accessi per una varietà di ambienti. Il dispositivo sfrutta il riconoscimento biometrico palmare per fornire un'autenticazione sicura e senza contatto per gli utenti, il che lo rende ideale per l'uso in aree ad alta sicurezza come edifici per uffici, punti di accesso limitati o strutture che richiedono una gestione degli accessi senza interruzioni. L'I/O Hub funge da ponte tra il dispositivo e l'infrastruttura di sicurezza esistente, abilitando la comunicazione con serrature, allarmi e altri sistemi di controllo degli accessi.

Questa sezione fornisce i requisiti di localizzazione e step-by-step le istruzioni per l'installazione del dispositivo Amazon One con I/O Hub. Una preparazione e un'installazione adeguate sono fondamentali per garantire che il sistema funzioni in modo sicuro ed efficiente, offrendo agli utenti un'esperienza fluida e affidabile.

Prerequisiti e preparazione per l'installazione di Amazon One Device con I/O Hub

Prima di iniziare l'installazione, assicurati che siano soddisfatte le seguenti condizioni per garantire una configurazione sicura, protetta ed efficace:

  • Solo per uso interno: il dispositivo Amazon One con I/O Hub è progettato esclusivamente per uso interno. Assicurati che sia installato in un ambiente appropriato.

  • Power Over Ethernet (PoE++): se utilizzi Power Over Ethernet (PoE++), verifica che sia disponibile uno switch PoE++ IEEE 802.3bt (Tipo 3) Classe 6 (end span) o un iniettore (midspan). La fonte PoE++ deve essere elencata o certificata e conforme agli standard IEC 62368-1. È importante sottolineare che la fonte PoE++ deve trovarsi all'interno dello stesso edificio del dispositivo. Utilizzate solo una fonte PoE++ approvata con il dispositivo AOE.

  • Ingresso di alimentazione a 15 V DC: se si utilizza un ingresso di alimentazione a 15 V DC, assicurarsi che venga utilizzato solo un alimentatore certificato NEC di classe 2 o a potenza limitata. L'alimentatore deve essere elencato o certificato per motivi di sicurezza. Per ulteriori dettagli, consulta la sezione DC opzionale riportata di seguito.

Strumenti necessari

  • Spelafili

  • Cacciavite #2 Phillips

  • Cacciavite a testa piatta da 0,5 mm x 2 mm

Incluso nel dispositivo Amazon One con I/O Hub

  • 2 connettori per morsettiera a 6 posizioni

  • Connettore DC

  • Cavo alimentazione/dati da 72"

Una volta confermati questi prerequisiti, puoi procedere con il processo di installazione, garantendo una configurazione sicura ed efficiente del tuo dispositivo Amazon One con I/O Hub. Una preparazione adeguata contribuirà a garantire che il dispositivo funzioni come previsto e si integri senza problemi nel tuo sistema di accesso sicuro.

Per installare l'hub di I/O per il tuo dispositivo Amazon One
  1. Rimuovi il dispositivo Amazon One con I/O Hub dalla confezione.

  2. Proteggi l'hub I/O nella posizione desiderata.

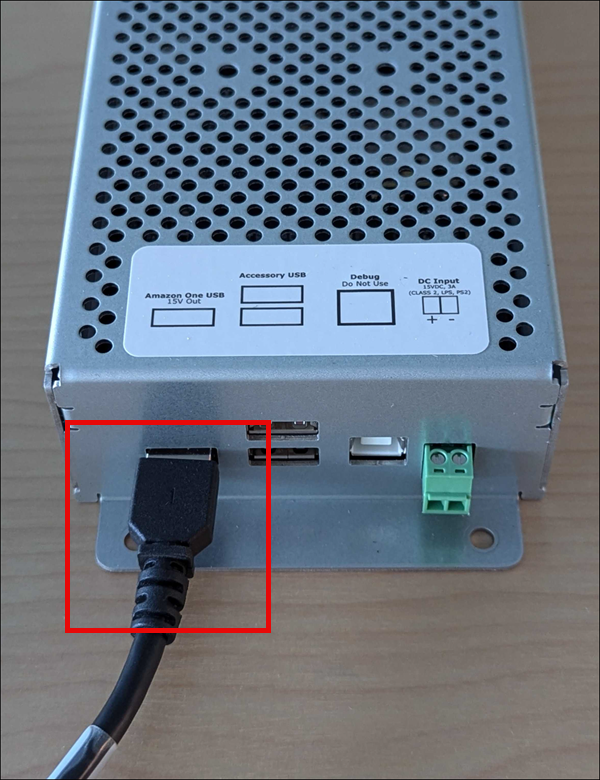

  3. Collega il cavo USB Amazon One alla porta dell'hub I/O.

    Cavo USB Systems Manager

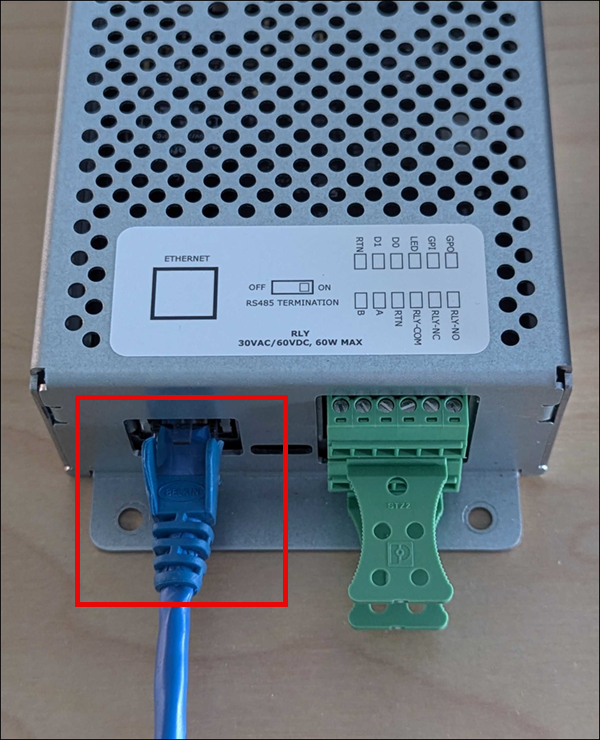

  4. Per l'alimentazione POE++, collegare il cavo Ethernet dalla sorgente POE++ alla porta dell'hub I/O.

    Opzionale: per l'alimentazione DC, fare riferimento alla sezione relativa all'installazione del cablaggio DC riportata di seguito.

    Cavo Ethernet Systems Manager per POE++
Per collegare l'hub di I/O per il tuo dispositivo Amazon One
  • Installa un anello antigoccia per evitare che liquidi scorrano accidentalmente lungo il cavo e finiscano nell'hub I/O.

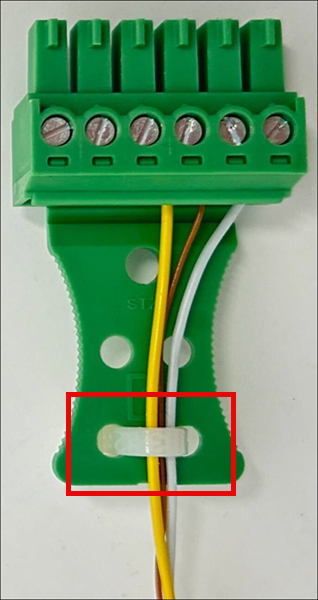

  • Collegare un morsetto antistrappo per proteggere i fili da danni o sollecitazioni, come mostrato nell'immagine seguente.

Morsetto antistrappo Systems Manager
  1. Inserire i connettori della morsettiera nell'hub I/O.

  2. Inserite solo i cavi necessari per l'applicazione tramite i connettori della morsettiera. Fare riferimento alla tabella e agli schemi di cablaggio seguenti.

Connessioni

Diagramma delle connessioni di Systems Manager IO Wiegand
Pin Connessione Descrizione Utilizzo
1 RTN Ritorno del segnale Wiegand ground — Filo nero
2 D1 Wiegand D1 Wiegand Data 1 - Filo bianco
3 D0 Wiegand D0 Dati Wiegand 0 - Filo verde
4 CONDOTTO LED Wiegand LED Wiegand — opzionale
5 GPI Input per uso generico Segnale di ingresso digitale: opzionale
6 GPO uscita per uso generico Segnale di uscita digitale - Opzionale
7 B RS485_B/D0/Dati OSDP D0 — Filo verde
8 A RS485_A/D1/Orologio OSDP D1 — Filo bianco
9 RTN Ritorno del segnale Ritorno OSDP: filo nero
10 COM Relè comune Relè di contatto comune - Filo bianco
11 NC Relè normalmente chiuso Relè di contatto normalmente chiuso - Filo arancione
12 NO Relè normalmente aperto Relè di contatto normalmente aperto - Filo giallo

Connessioni Wiegand

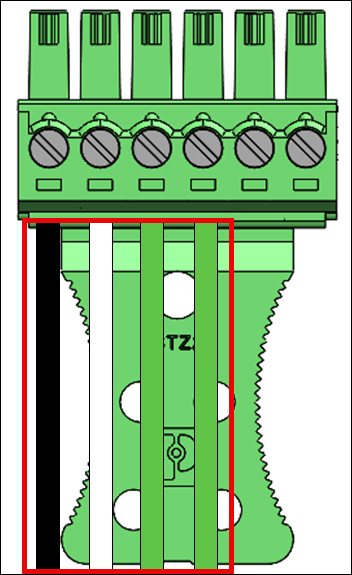

  • Inserire il filo nero nel Pin 1 (RTN).

  • Inserire il filo bianco nel Pin 2 (D1).

  • Inserire il filo verde nel Pin 3 (D0).

  • Opzionale: inserire il filo verde nel Pin 4 (LED).

Cavi Wiegand I/O di Systems Manager

Connessioni a relè

  • Inserire il filo bianco nel Pin 10 (COM).

  • Inserire il filo arancione nel Pin 11 (NC).

  • Inserire il filo giallo nel Pin 12 (NO).

Fili relè Systems Manager

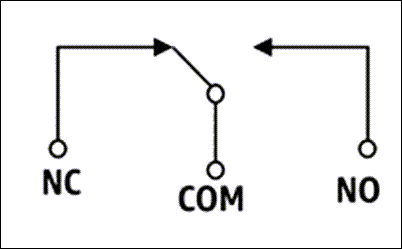

Diagramma del relè

Schema elettrico di Systems Manager

Il relè deve funzionare secondo i valori di sicurezza specificati 30VAC/60VDC, 60W max.

RS485 connessioni

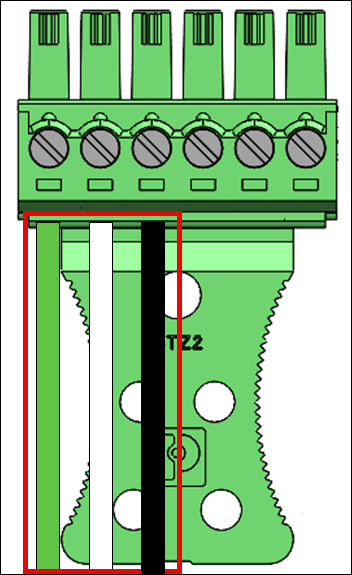

  • Inserire il filo verde nel Pin 7 (B).

  • Inserire il filo bianco nel Pin 8 (A).

  • Inserire il filo nero nel Pin 9 (RTN).

RS485 Cavi Systems Manager

Attivare RS485 l'interruttore di terminazione su «ON» se il dispositivo è l'ultima unità sulla linea. Questo interruttore attiva la terminazione del resistore da 120 Ohm sulla linea.

Connessioni di ingresso/uscita digitali

  • Inserire il cavo nero nel Pin 5 (GPI).

  • Inserire il filo bianco nel Pin 6 (GPO).

Cablaggio di ingresso/uscita digitale Systems Manager
  • Le connessioni di ingresso/uscita digitali devono funzionare come indicato.

Opzionale: per installare il cablaggio DC
  1. Togliere 3 mm-5 mm dall'estremità di un filo rosso per il polo positivo (+) e un filo nero per il negativo (-).

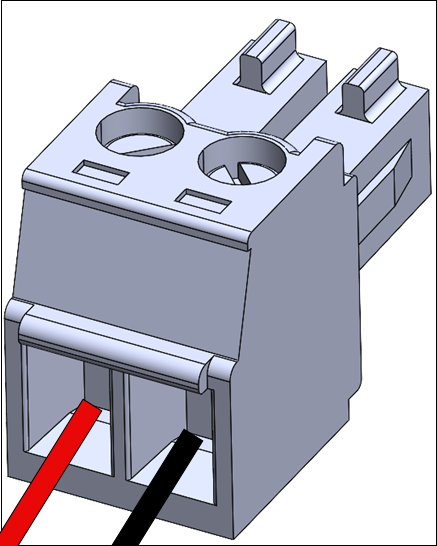

  2. Inserire l'estremità spellata del cavo DC nella spina DC.

    Connettore DC Systems Manager
  3. Avvitare il cavo nella posizione desiderata.

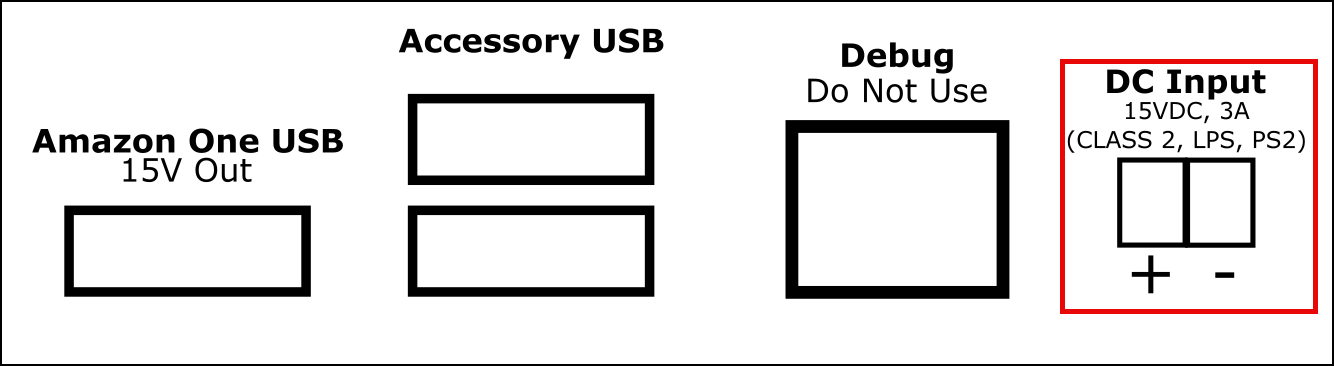

  4. Inserire la spina DC cablata nella porta di ingresso DC.

    Systems Manager Due prese di ingresso DC

Dopo aver installato il tuo dispositivo Amazon One, sei pronto per attivarlo.
