Installazione del dispositivo Amazon One montabile a parete
Il dispositivo Amazon One montabile a parete è un sistema di identificazione biometrica versatile e compatto progettato per offrire un'esperienza senza interruzioni e senza contatto agli utenti in vari ambienti. Utilizza una tecnologia avanzata di riconoscimento palmare per l'accesso o il pagamento sicuri, il che lo rende ideale per luoghi ad alto traffico come spazi commerciali, ingressi di uffici e altro ancora.
Questa sezione descrive i requisiti di localizzazione necessari e i passaggi dettagliati per l'installazione del dispositivo Amazon One montabile a parete per garantire prestazioni e sicurezza ottimali.
Prerequisiti e preparazione per l'installazione del dispositivo Amazon One montabile a parete
Prima di iniziare l'installazione, assicurati che siano soddisfatte le seguenti condizioni per garantire che il dispositivo funzioni in modo efficace e sia configurato correttamente nel tuo spazio:
-
Solo per uso interno: il dispositivo Amazon One montabile a parete è destinato esclusivamente all'uso interno, quindi assicurati che sia installato in un ambiente appropriato.
-
Requisiti della parete: la parete deve essere orizzontale per garantire il corretto allineamento e la funzionalità del dispositivo.
-
Altezza di montaggio: dopo l'installazione, la parte superiore del supporto a parete deve essere posizionata a non più di 44-46 pollici da terra, garantendo un facile accesso per gli utenti.
-
Gestione dei cavi: assicurati che tutti i cavi in eccesso siano collocati dietro il supporto a parete e fissati saldamente per evitare danni o ingombri.
-
Power Over Ethernet (PoE++): se utilizzi Power Over Ethernet (PoE++), verifica che sia disponibile uno switch o un iniettore (midspan) IEEE 802.3bt (Tipo 3) Classe 6 PoE++ (end span). La fonte PoE++ deve essere elencata o certificata e conforme agli standard IEC 62368-1. È importante sottolineare che la fonte PoE++ deve trovarsi all'interno dello stesso edificio del dispositivo. Utilizzate solo una fonte PoE++ approvata con il dispositivo AOE.
-
Ingresso di alimentazione a 15 V DC: se si utilizza un ingresso di alimentazione a 15 V DC, assicurarsi che venga utilizzato solo un alimentatore NEC di classe 2 o un alimentatore approvato a potenza limitata. L'alimentatore deve essere elencato o certificato per motivi di sicurezza e compatibilità.
Utensili necessari
-
Punta da trapano da 1/4» per pareti asciutte o murature se sono necessari ancoraggi a parete
-
Spelafili
-
Punta da trapano da 7/64 pollici per la perforazione di fori pilota
-
Cacciavite #2 Phillips
-
Cacciavite a testa piatta da 0,5 mm x 2 mm
-
Driver Torx T12 Secure
-
Matita
-
Livello
Incluso nel dispositivo Amazon One montabile a parete
-
6 x ancoraggi per cartongesso #8
-
6 x viti #8 -32 lunghe 1 pollice
-
2 x viti a macchina #6 -32 da 1 pollice
-
2 connettori per morsettiera a 6 posizioni
-
2 viti a testa piatta Torx Security M4x10
Una volta confermati questi prerequisiti, puoi procedere con i passaggi di installazione per montare e configurare in modo sicuro il dispositivo Amazon One montabile a parete.
Per installare la piastra di montaggio a parete per il tuo dispositivo Amazon One
Rimuovi il dispositivo Amazon One dalla confezione.
-

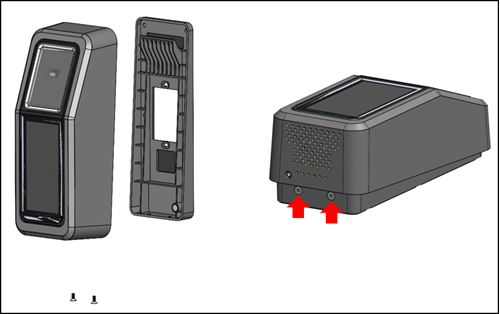

Separa la piastra di montaggio dal tuo dispositivo Amazon One rimuovendo le due viti di sicurezza Torx inferiori.
-

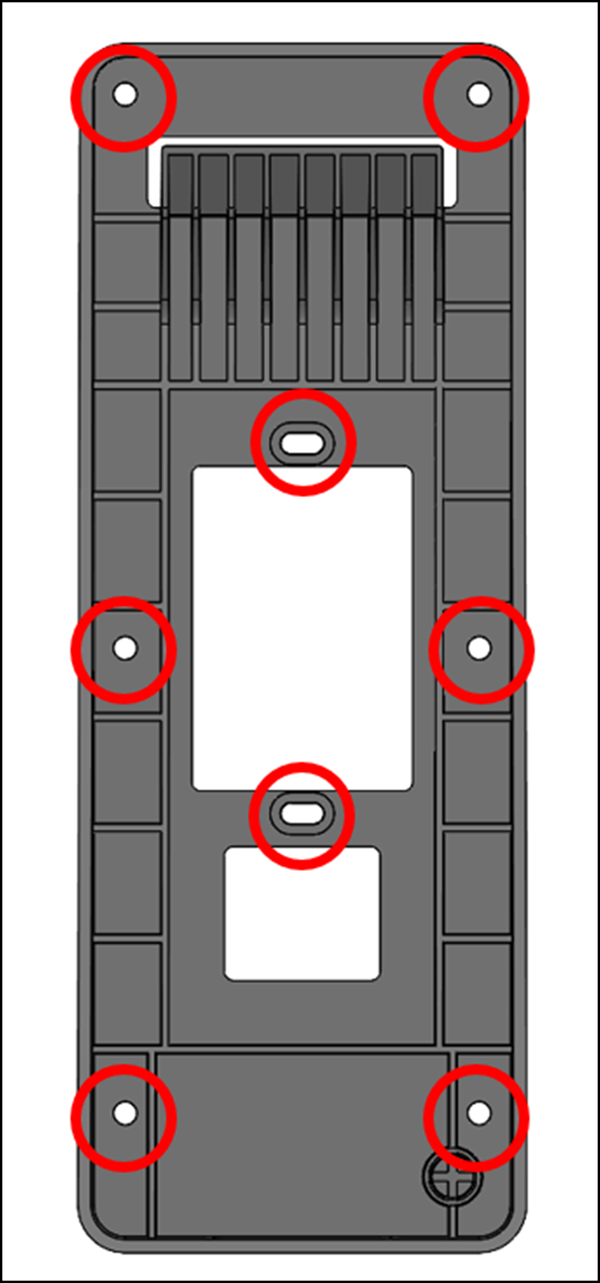

Posizionare la piastra di montaggio sulla parete nella posizione desiderata. Utilizzate la staffa come modello per contrassegnare i sei fori esterni per le viti, come mostrato nell'immagine seguente.
(Facoltativo) Se nella posizione di installazione è disponibile una scatola a gruppo singolo, effettuate le seguenti operazioni:
Montate liberamente la piastra sulla scatola del gruppo inserendo le viti della macchina #6 -32 in dotazione attraverso i fori oblunghi.
Accertarsi che la piastra di montaggio sia a livello.
Utilizzate la piastra di montaggio come modello per contrassegnare le sei posizioni delle viti con una matita. È possibile utilizzare i fori oblunghi e la vite #6 -32 come supporto aggiuntivo per la piastra di montaggio. Non utilizzare le posizioni delle viti #6 -32 come mezzo principale per montare la piastra a parete.
Se lo installi su superfici in stucco, cartongesso, mattoni o cemento, fai dei fori da 1/4» in ogni punto contrassegnato, quindi installa gli ancoraggi a parete premendoli nel foro fino a quando l'ancoraggio non è a filo con la parete.
Se si monta su una superficie in legno, gli ancoraggi non sono necessari e sono necessari solo fori pilota da 7/64 pollici nei punti contrassegnati.
Fissate liberamente la piastra da parete alla parete utilizzando le viti per legno #8 nelle posizioni di ancoraggio.
Dopo aver posizionato tutti i dispositivi di fissaggio, assicurati che la piastra di montaggio sia orizzontale.
Stringere le viti per fissare la piastra di montaggio alla parete.
Per collegare il tuo dispositivo Amazon One montabile a parete
Puoi configurare il dispositivo Amazon One con i protocolli di controllo degli accessi OSDP e Weigand. Per semplificare l'installazione, il dispositivo Amazon One utilizza connettori a morsettiera (Mfg P/N: Phoenix Contact 1767694). Hai anche la possibilità di configurare il dispositivo Amazon One per controllare direttamente i dispositivi esterni utilizzando il relè interno o le connessioni General Purpose Input and Output.
-

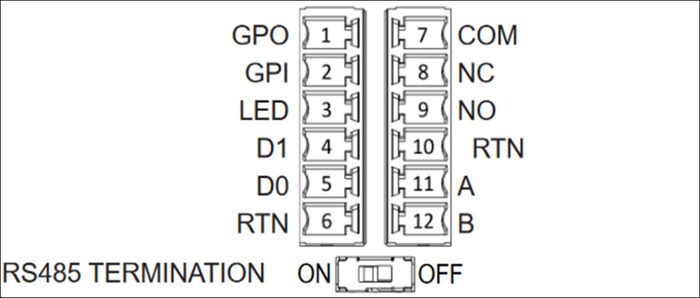

Per determinare la configurazione di cablaggio appropriata per la tua applicazione, consulta lo schema e la tabella delle connessioni seguenti.
Per le caratteristiche elettriche dettagliate dei segnali, fare riferimento alle istruzioni di cablaggio.
Connessioni
Pin Connessione Descrizione Utilizzo 1 GPO uscita per uso generico Segnale di uscita digitale - Opzionale 2 GPI Input per uso generico Segnale di ingresso digitale: opzionale 3 CONDOTTO LED Wiegand LED Wiegand — opzionale 4 D1 Wiegand D1 Wiegand data 1 - Filo bianco 5 D0 Wiegand D0 Dati Wiegand 0 - Filo verde 6 RTN Ritorno del segnale Wiegand Ground — Filo nero 7 Com Relè comune Relè di contatto comune - Filo bianco 8 NC Relè normalmente chiuso Relè di contatto normalmente chiuso - Filo arancione 9 NO Relè normalmente aperto Relè di contatto normalmente aperto - Filo giallo 10 RTN Ritorno del segnale Ritorno OSDP: filo nero 11 A RS485_A/D1/Orologio OSDP D1 — Filo bianco 12 B RS485_B/D0/Dati OSDP D0 — Filo verde -
Quando si installa un filo, togliere 3 mm-5 mm dall'estremità del filo.
Inserire l'estremità spellata del filo nella posizione del terminale desiderata.
-
Utilizzando un cacciavite a testa piatta, ruotate la vite di fissaggio del terminale in senso orario per fissarla sul filo finché non aderisce perfettamente. Non stringere eccessivamente.
-
Dopo il fissaggio, tira delicatamente il filo per assicurarti che sia posizionato.
-
Dopo aver effettuato i collegamenti necessari, inserisci la spina nella presa corrispondente della morsettiera del tuo dispositivo Amazon One.
-
Inserisci il cavo Ethernet Cat6 nella presa. RJ45
-
Posiziona il dispositivo Amazon One in modo che il gancio sulla piastra a muro scivoli nell'apertura sul retro del dispositivo.
Assicurati che i cavi non rimangano intrappolati tra il dispositivo e la piastra di montaggio e lascia che il dispositivo ruoti e si posizioni in posizione.
-
Fissa il tuo dispositivo Amazon One alla piastra di montaggio con due viti a testa piatta Torx Security M4x10.
Stringi a mano le viti. Non stringere eccessivamente.
Per collegare il tuo dispositivo Amazon One montabile a parete
Installa solo i cavi necessari per la tua applicazione.
Connessioni Wiegand
Inserire il filo blu nel Pin 3 (LED).
Inserire il filo bianco nel Pin 4 (D1).
Inserire il filo verde nel Pin 5 (D0).
Inserire il filo nero nel Pin 6 (RTN).
Cablaggio di uscita Wiegand
| Pin | Connessione | Descrizione | Utilizzo |
|---|---|---|---|
| 3 | CONDOTTO | LED Wiegand | Ingresso LED Wiegand — opzionale (5V TTL) |
| 4 | D1 | Wiegand D1 | Uscita Wiegand D1 (5 V TTL) |
| 5 | D0 | Wiegand D0 | Uscita Wiegand D0 (5 V TTL) |
| 6 | RTN | Ritorno del segnale | Riferimento Wiegand GND |
Ruotare RS485 l'interruttore di terminazione su «ON» se il dispositivo è l'ultima unità sulla linea. Questo interruttore attiva la terminazione del resistore da 120 Ohm sulla linea.

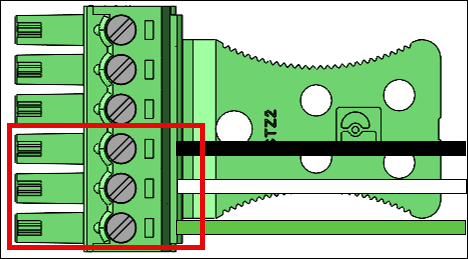

RS485 connessioni
Inserire il filo nero nel Pin 10 (RTN).
Inserire il filo bianco nel Pin 11 (A).
Inserire il filo verde nel Pin 12 (B).
RS485 cablaggio
| Pin | Connessione | Descrizione | Utilizzo |
|---|---|---|---|
| 10 | RTN | Ritorno del segnale | Ground (Terreno) |
| 11 | A | RS485_A/D1/Orologio | RS485 segnale non invertente |
| 12 | B | RS485_B/D0/Dati | RS485 segnale di inversione |

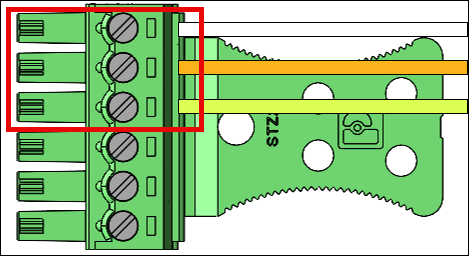

connessioni a relè
Inserire il filo bianco nel Pin 7 (COM).
Inserire il filo arancione nel Pin 8 (NC).
Inserire il filo giallo nel Pin 9 (NO).

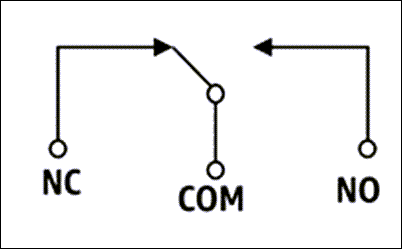

Cablaggio del relè
| Pin | Connessione | Descrizione | Utilizzo |
|---|---|---|---|
| 7 | COM | Relè comune | Relè di contatto comune - Filo bianco |
| 8 | NC | Relè normalmente chiuso | Relè di contatto normalmente chiuso - Filo arancione |
| 9 | NO | Relè normalmente aperto | Relè di contatto normalmente aperto - Filo giallo |
Il relè deve funzionare secondo i valori di sicurezza specificati 30VAC/60VDC, 60W max.
Connessioni di ingresso/uscita digitali
Inserire il cavo blu nel Pin 1 (GPO).
Inserire il filo blu nel Pin 2 (GPI).
Cablaggio digitale di ingresso/uscita
| Pin | Connessione | Descrizione | Utilizzo |
|---|---|---|---|
| 1 | GPO | uscita per uso generico | Segnale di uscita digitale (5V) |
| 2 | GPI | Input per uso generico | Segnale di ingresso digitale (3,6 V - 5 V) |
Le connessioni di ingresso/uscita digitali devono funzionare come indicato.
Dopo aver installato il tuo dispositivo Amazon One, sei pronto per attivarlo.
