Componenti dell'architettura di un data warehouse Amazon Redshift

Ti consigliamo di avere una conoscenza di base dei componenti principali dell'architettura in un data warehouse Amazon Redshift. Queste conoscenze possono aiutarti a comprendere meglio come progettare query e tabelle per prestazioni ottimali.

Un data warehouse in Amazon Redshift è costituito dai seguenti componenti dell'architettura di base:

• Cluster: un cluster, composto da uno o più nodi di elaborazione, è il componente principale dell'infrastruttura di un data warehouse Amazon Redshift. I nodi di calcolo sono trasparenti per le applicazioni esterne, ma l'applicazione client interagisce direttamente solo con il nodo leader. Un cluster tipico ha due o più nodi di elaborazione. I nodi di calcolo sono coordinati tramite il nodo leader.

• Nodo leader: un nodo leader gestisce le comunicazioni per i programmi client e tutti i nodi di elaborazione. Un nodo leader prepara inoltre i piani per l'esecuzione di una query ogni volta che una query viene inviata a un cluster. Quando i piani sono pronti, il nodo leader compila il codice, distribuisce il codice compilato ai nodi di calcolo e quindi assegna porzioni di dati a ciascun nodo di calcolo per elaborare i risultati della query.

• Nodo di calcolo: un nodo di calcolo esegue una query. Il nodo leader compila il codice per i singoli elementi del piano di esecuzione della query e lo assegna ai singoli nodi di calcolo. I nodi di calcolo eseguono il codice compilato e restituiscono risultati intermedi al nodo principale per l'aggregazione finale. Ogni nodo di elaborazione dispone di CPU, memoria e storage su disco collegati dedicati. Con il crescere del carico di lavoro, puoi aumentare la capacità di elaborazione e di storage di un cluster aumentando il numero di nodi, aggiornando il tipo di nodi o tramite entrambe queste operazioni.

• Node slice: un nodo di elaborazione è suddiviso in unità chiamate slice. A ogni slice in un nodo di calcolo viene allocata una parte della memoria e dello spazio su disco del nodo, dove elabora una parte del carico di lavoro assegnato al nodo. Le sezioni operano quindi in parallelo per completare l'operazione. I dati vengono distribuiti tra le slice in base allo stile di distribuzione e alla chiave di distribuzione di una particolare tabella. Una distribuzione uniforme dei dati consente ad Amazon Redshift di assegnare in modo uniforme i carichi di lavoro alle slice e massimizza i vantaggi dell'elaborazione parallela. Il numero di slice per nodo di elaborazione viene deciso in base al tipo di nodo. Per ulteriori informazioni, consulta Cluster e nodi in Amazon Redshift nella documentazione di Amazon Redshift.

• Elaborazione parallela massiva (MPP): Amazon Redshift utilizza l'architettura MPP per elaborare rapidamente dati, anche query complesse e grandi quantità di dati. Più nodi di calcolo eseguono lo stesso codice di query su porzioni di dati per massimizzare l'elaborazione parallela.

• Applicazione client: Amazon Redshift si integra con vari strumenti di caricamento, estrazione, trasformazione e caricamento (ETL), report di business intelligence (BI), data mining e analisi. Tutte le applicazioni client comunicano con il cluster solo tramite il nodo leader.

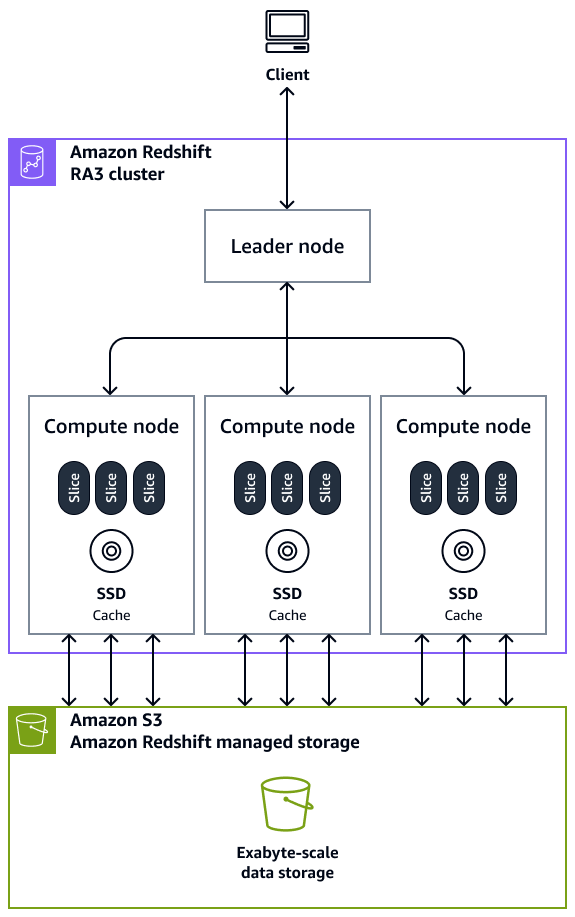

Il diagramma seguente mostra come i componenti dell'architettura di un data warehouse Amazon Redshift interagiscono per accelerare le query.

Esistono sette fasi del ciclo di vita delle query:

1. Ricezione e analisi delle query:

   • Il nodo principale riceve la query e analizza l'SQL.

   • Il parser produce un albero di query iniziale, che rappresenta la struttura logica della query originale.

   • Amazon Redshift inserisce questo albero di query nell'ottimizzatore delle query.

2. Ottimizzazione delle query:

   • L'ottimizzatore valuta la query e, se necessario, la riscrive per massimizzare l'efficienza.

   • Questo processo di ottimizzazione potrebbe comportare la creazione di più interrogazioni correlate per sostituirne una sola.

3. Generazione di un piano di interrogazione:

   • L'ottimizzatore genera un piano di query (o più piani, se necessario) per l'esecuzione.

   • Il piano di query specifica le opzioni di esecuzione, come i tipi di join, l'ordine di join, i metodi di aggregazione e i requisiti di distribuzione dei dati.

4. Traduzione del motore di esecuzione:

   • Il motore di esecuzione traduce il piano di query in passaggi, segmenti e flussi discreti:

     • Fase: rappresenta una singola operazione richiesta durante l'esecuzione della query. È possibile combinare i passaggi per consentire ai nodi di calcolo di eseguire query, join o altre operazioni di database.

     • Segmento: combina diversi passaggi che un singolo processo può eseguire. È l'unità di compilazione più piccola eseguibile tramite una sezione di nodo di calcolo. (Una slice è l'unità di elaborazione parallela in Amazon Redshift.)

     • Stream: una raccolta di segmenti distribuiti su sezioni di nodi di calcolo disponibili.

   • Il motore di esecuzione genera codice compilato in base a questi passaggi, segmenti e flussi. Il codice compilato viene eseguito più velocemente del codice interpretato e consuma meno capacità di elaborazione.

   • Il nodo leader trasmette il codice compilato ai nodi di calcolo.

5. Esecuzione parallela:

   • Questo passaggio si verifica una volta per ogni stream.

   • Le sezioni del nodo di calcolo eseguono i segmenti di query in parallelo.

   • Durante questo processo, Amazon Redshift ottimizza la comunicazione di rete, l'utilizzo della memoria e la gestione del disco per trasmettere risultati intermedi da una fase del piano di query all'altra.

   • Questa ottimizzazione contribuisce a un'esecuzione più rapida delle query.

6. Elaborazione in streaming:

   • Questo passaggio si verifica una volta per ogni stream.

   • Il motore crea segmenti eseguibili per ogni flusso, per un'elaborazione parallela efficiente.

7. Ordinamento e aggregazione finali:

   • Il nodo leader affronta qualsiasi ordinamento o aggregazione finale richiesto dalla query.

   • Una volta completato, il nodo leader restituisce i risultati al client.

Per informazioni sui componenti dell'architettura, consulta Architettura del sistema di data warehouse nella documentazione di Amazon Redshift.
