Panoramica dell'architettura

Questa sezione fornisce un diagramma dell'architettura di implementazione di riferimento per i componenti distribuiti con questa soluzione.

Diagramma architetturale

L'implementazione della soluzione predefinita crea il seguente ambiente serverless nel cloud AWS.

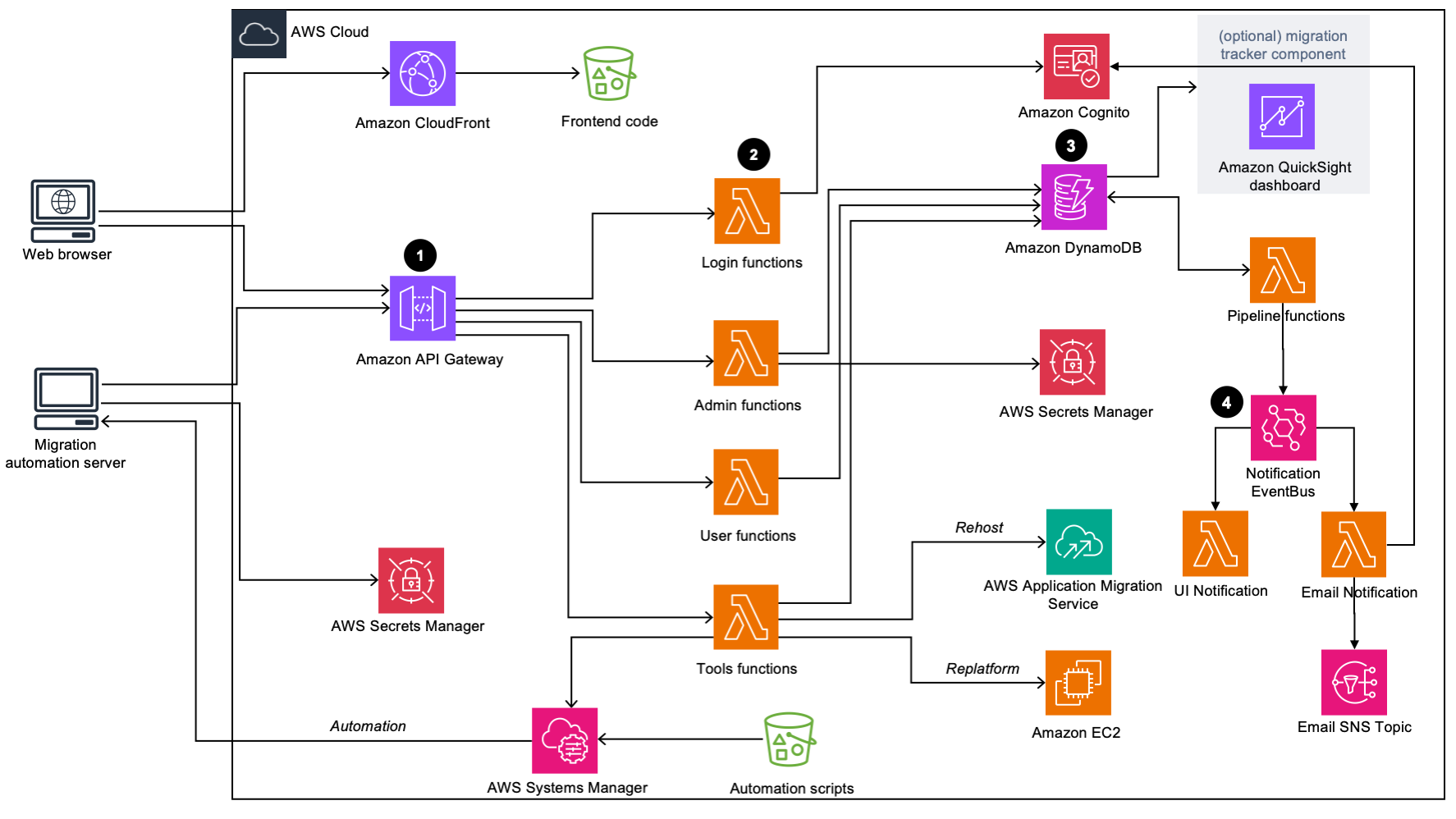

Diagramma dell'architettura Cloud Migration Factory su AWS

Il CloudFormation modello AWS della soluzione lancia i servizi AWS necessari per aiutare le aziende a migrare i propri server.

Nota

La soluzione Cloud Migration Factory on AWS utilizza un server di automazione della migrazione che non fa parte della CloudFormation distribuzione AWS. Per maggiori dettagli sulla creazione manuale del server, consulta Creare un server di automazione della migrazione.

1. Amazon API Gateway riceve le richieste di migrazione dal server di automazione della migrazione tramite RestAPIs.

2. Le funzioni AWS Lambda forniscono i servizi necessari per accedere all'interfaccia Web, eseguire le funzioni amministrative necessarie per gestire la migrazione e connettersi a terze parti per APIs automatizzare il processo di migrazione.

   • La funzione user Lambda inserisce i metadati di migrazione in una tabella Amazon DynamoDB. I codici di stato HTTP standard vengono restituiti tramite l'API Rest di API Gateway. Un pool di utenti Amazon Cognito viene utilizzato per l'autenticazione degli utenti sull'interfaccia Web e Rest e, facoltativamente APIs, puoi configurarlo per l'autenticazione con provider di identità SAML (Security Assertion Markup Language) esterni.

   • La funzione tools Lambda elabora Rest esterni APIs e richiama funzioni di strumenti esterni, come AWS Application Migration Service (AWS MGN) per la migrazione AWS. La funzione tools Lambda chiama inoltre Amazon EC2 per il lancio EC2 delle istanze e chiama AWS Systems Manager per eseguire script di automazione sul Migration Automation Server.

3. I metadati di migrazione archiviati in Amazon DynamoDB vengono indirizzati all'API AWS MGN per avviare i processi di migrazione Rehost e avviare i server. Se il modello di migrazione è Replatform to EC2, la funzione tools Lambda CloudFormation lancia modelli nell'account AWS di destinazione per avviare le istanze Amazon. EC2

4. Tutte le notifiche vengono inviate a un Notifications Event Bus. Le regole di Event Bridge sono impostate per indirizzare le notifiche dell'interfaccia utente verso le notifiche dell'interfaccia utente lambda e le notifiche e-mail verso le notifiche e-mail lambda. La funzionalità Email notification lambda utilizza Amazon SNS per pubblicare notifiche e-mail.

Tracker di migrazione opzionale

Questa soluzione implementa anche un componente opzionale di monitoraggio della migrazione che monitora lo stato di avanzamento della migrazione.

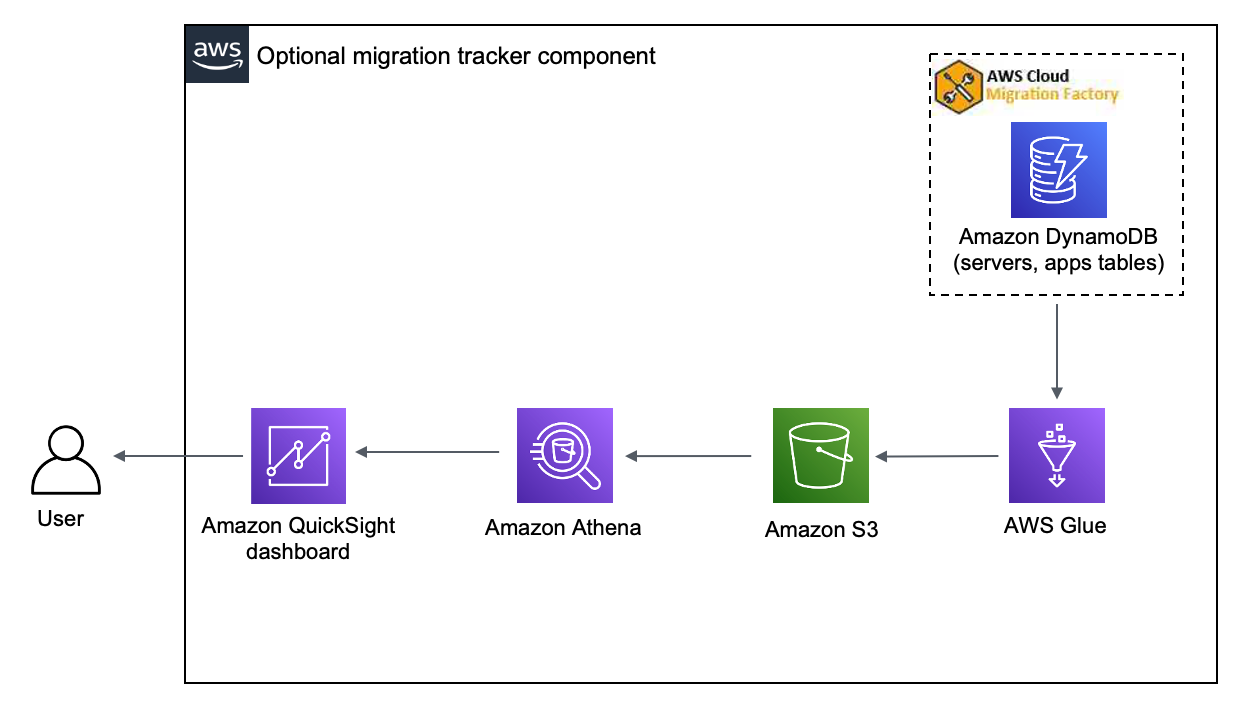

Componente opzionale per il monitoraggio della migrazione

Il CloudFormation modello implementa AWS Glue per ottenere i metadati di migrazione dalla tabella DynamoDB di Cloud Migration Factory ed esporta i metadati su Amazon Simple Storage Service (Amazon S3) due volte al giorno (alle 5:00 e alle 13:00 UTC). Una volta completato il job di AWS Glue, viene avviata una query di salvataggio di Amazon Athena e puoi configurare QuickSight Amazon per estrarre i dati dai risultati della query Athena. Puoi quindi creare le visualizzazioni e creare una dashboard che soddisfi le tue esigenze aziendali. Per indicazioni sulla creazione di immagini e sulla creazione di una dashboard, consulta Creazione di una dashboard per il monitoraggio delle migrazioni.

Questo componente opzionale è gestito dal parametro Tracker nel modello. CloudFormation Per impostazione predefinita, questa opzione è attivata, ma è possibile disattivarla modificando il parametro Tracker in. false
