Montaggio su rack dell'appliance hardware e collegamento all'alimentazione

Dopo aver disimballato l'appliance hardware Storage Gateway, seguire le istruzioni contenute nella confezione per montare su rack il server. L'appliance ha un fattore di forma 1U e si inserisce in un rack da 19 pollici standard conforme alla Commissione elettrotecnica internazionale (IEC).

Per installare l'appliance hardware, sono necessari i seguenti componenti:

• Cavi di alimentazione: uno necessario, due consigliati.

• Cablaggio di rete supportato (a seconda della scheda di interfaccia di rete (NIC) inclusa nell'appliance hardware). DAC Twinax in rame, modulo ottico SFP+ (compatibile con Intel) o ricetrasmettitore in rame da SFP a Base-T.

• Tastiera e monitor, oppure una soluzione tastiera, video e mouse (KVM).

Dimensioni dell'appliance hardware

Collegare il dispositivo hardware all'alimentazione

Nota

Prima di effettuare la procedura seguente, verificare di soddisfare tutti i requisiti per l'appliance hardware Storage Gateway come descritto in Requisiti di rete e di firewall per l'appliance hardware Storage Gateway.

1. Collegare all'alimentazione ciascuno dei due alimentatori. È possibile collegare un solo alimentatore, ma si consiglia di collegare entrambi gli alimentatori.

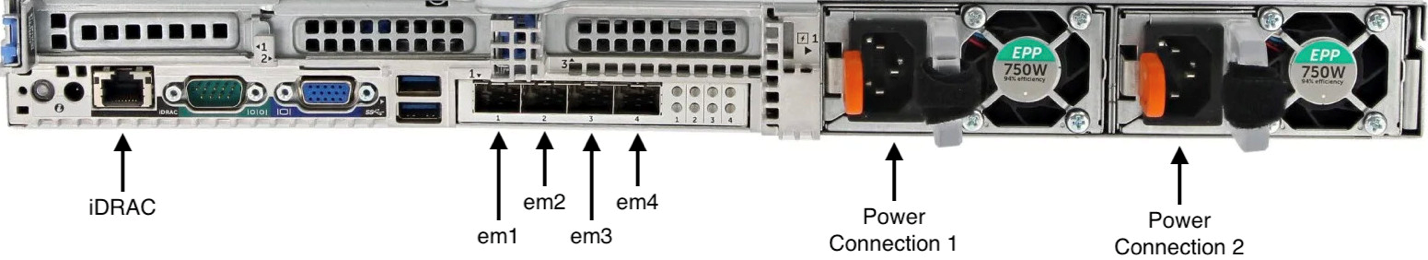

   Nell'immagine seguente è possibile visualizzare il dispositivo hardware con i diversi collegamenti.



2. Inserire il cavo Ethernet nella porta em1 per una connessione Internet sempre attiva. La porta em1 è la prima delle quattro porte di rete fisiche nella parte posteriore, da sinistra a destra.

   Nota

   L'appliance hardware non supporta il trunking VLAN. Configurare la porta a cui si sta collegando l'appliance hardware come porta senza trunking VLAN.

3. Collegare la tastiera e il monitor.

4. Accendere il server premendo il pulsante Power sul pannello anteriore, come mostrato nell'immagine seguente.



Dopo l'avvio del server, la console hardware viene visualizzata sul monitor. La console hardware presenta un'interfaccia utente specifica AWS che è possibile utilizzare per configurare i parametri di rete iniziali. È possibile configurare questi parametri per collegare l'appliance ad AWS e aprire un canale di supporto per la risoluzione dei problemi da parte di Amazon Web Services Support.

Per utilizzare la console hardware, immettere il testo con la tastiera e utilizzare i tasti Up, Down, Right e Left Arrow per spostarsi sullo schermo nella direzione indicata. Utilizzare il tasto Tab per andare avanti in ordine tra gli elementi sullo schermo. In alcune configurazioni, è possibile utilizzare la combinazione di tasti Shift+Tab per spostarsi sequenzialmente all'indietro. Utilizzare il tasto Enter per salvare le selezioni oppure per scegliere un pulsante sullo schermo.

Impostare una password per la prima volta

1. In Set Password (Imposta password), immettere una password e premere Down arrow.

2. In Confirm (Conferma), immettere nuovamente la password e quindi scegliere Save Password (Salva password).

A questo punto sei nella console hardware, come mostrato di seguito.
