AWS Ground Station 에이전트를 통해 데이터 수신

아래 다이어그램은 광대역 디지털 중간 주파수(DigIF) 고객 응대 AWS Ground Station 중에 데이터가 흐르는 방식에 대한 개요를 제공합니다.

AWS Ground Station 에이전트는 고객 응대의 데이터 영역 구성 요소 오케스트레이션을 처리합니다. 고객 응대를 예약하기 전에 에이전트를 올바르게 구성, 시작 및 등록(에이전트 시작 시 등록이 자동)해야 합니다 AWS Ground Station. 또한 데이터 수신 소프트웨어(예: 소프트웨어 정의 라디오) 는 AwsGroundStationAgentEndpoint egressAddress에서 데이터를 수신하도록 실행 중이고 구성되어 있어야 합니다.

백그라운드에서 AWS Ground Station 에이전트는에서 작업을 수신 AWS Ground Station 하고 전송 중에 적용된 AWS KMS 암호화를 실행 취소한 후 소프트웨어 정의 라디오(SDR)가 수신 대기 중인 대상 엔드포인트 egressAddress로 전달합니다. AWS Ground Station 에이전트와 기본 구성 요소는 구성 파일에 설정된 CPU 경계를 준수하여 인스턴스에서 실행되는 다른 애플리케이션의 성능에 영향을 주지 않도록 합니다.

AWS Ground Station 에이전트가 고객 응대와 관련된 수신자 인스턴스에서 실행 중이어야 합니다. 단일 수신기 인스턴스에서 모든 데이터 흐름을 수신하려는 경우 단일 AWS Ground Station 에이전트는 아래와 같이 여러 데이터 흐름을 오케스트레이션할 수 있습니다.

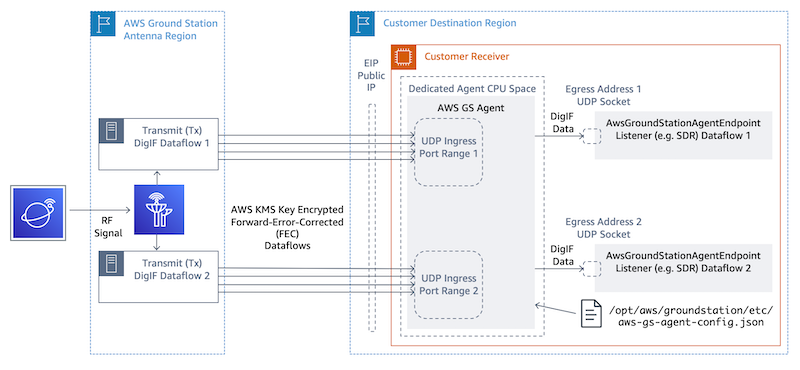

다중 데이터 흐름, 단일 수신기

예제 시나리오:

동일한 EC2 수신기 인스턴스에서 두 개의 안테나 다운링크를 DigIF 데이터 흐름으로 수신하려고 합니다. 두 개의 다운링크는 200MHz와 100MHz입니다.

AwsGroundStationAgentEndpoints:

각 데이터 흐름에 하나씩, 총 두 개의 AwsGroundStationAgentEndpoint 리소스가 있습니다. 두 엔드포인트는 동일한 퍼블릭 IP 주소(ingressAddress.socketAddress.name)를 갖게 됩니다. 데이터 흐름이 동일한 EC2 인스턴스에서 수신되므로 수신 portRange이 겹치지 않아야 합니다. egressAddress.socketAddress.port의는 모두 고유해야 합니다.

CPU 계획:

  • 인스턴스에서 단일 AWS Ground Station 에이전트를 실행하기 위한 코어 1개(vCPU 2개).

  • DigIF Dataflow 1(CPU 코어 계획테이블에서 200MHz 조회)을 수신할 코어 6개(vCPU 12개).

  • DigIF Dataflow 2(CPU 코어 계획테이블에서 100MHz 조회)를 수신할 코어 4개(vCPU 8개).

  • 총 전용 에이전트 CPU 공간 = 동일한 소켓의 코어 11개(vCPU 22개).

Two AwsGroundStationAgentEndpoint resources, one for each dataflow. Both endpoints will have the same public IP address (ingressAddress.socketAddress.name). The ingress portRange’s should not overlap, as the dataflows are being received at the same EC2 instance. Both egressAddress.socketAddress.port's must be unique.

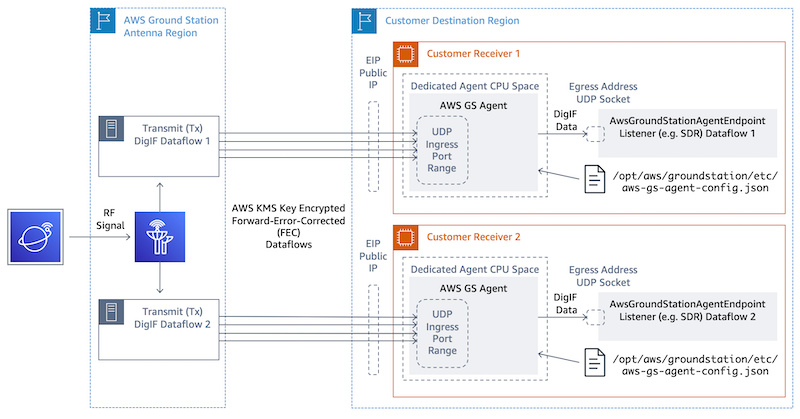

여러 데이터 흐름, 여러 수신기

예제 시나리오

서로 다른 EC2 수신기 인스턴스에서 안테나 다운링크 2개를 DigIF 데이터 흐름으로 수신하려고 합니다. 두 다운링크 모두 400MHz가 됩니다.

AwsGroundStationAgentEndpoints

각 데이터 흐름에 하나씩, 총 두 개의 AwsGroundStationAgentEndpoint 리소스가 있습니다. 엔드포인트는 다른 퍼블릭 IP 주소(ingressAddress.socketAddress.name)를 갖게 됩니다. 데이터 흐름이 별도의 인프라에서 수신되고 서로 충돌하지 않으므로 ingressAddress 또는 egressAddress에 대한 포트 값에는 제한이 없습니다.

CPU 계획:

  • 수신기 인스턴스 1

    • 인스턴스에서 단일 AWS Ground Station 에이전트를 실행하기 위한 코어 1개(vCPU 2개).

    • DigIF Dataflow 1(CPU 코어 계획테이블에서 400MHz 조회)을 수신할 코어 9개(vCPU 18개).

    • 총 전용 에이전트 CPU 공간 = 동일한 소켓의 코어 10개(vCPU 20개).

  • 수신기 인스턴스 2

    • 인스턴스에서 단일 AWS Ground Station 에이전트를 실행하기 위한 코어 1개(vCPU 2개).

    • DigIF Dataflow 2(CPU 코어 계획테이블에서 400MHz 조회)를 수신할 코어 9개(vCPU 18개).

    • 총 전용 에이전트 CPU 공간 = 동일한 소켓의 코어 10개(vCPU 20개).

Two AwsGroundStationAgentEndpoint resources, one for each dataflow. The endpoints will have a different public IP address (ingressAddress.socketAddress.name). There is no restriction on the port values for either ingressAddress or egressAddress as the dataflows are received on separate infrastructure and will not conflict with each other.
