자산 모델 인터페이스

AWS IoT SiteWise 인터페이스는 다양한 자산 모델에서 표준을 설정합니다. 이들은 구현의 변형을 허용하면서 일관성을 보장하는 공통 구조를 정의합니다.

인터페이스는 자산 모델(속성, 복합 모델 및 계층 구조)과 동일한 구조를 공유하지만 직접 자산을 생성할 수는 없습니다. 대신 인터페이스가 기존 자산 모델에 적용되어 표준화를 보장합니다. 구성 요소 모델은 인터페이스에서 지원되지 않습니다.

인터페이스를 사용하면 다음과 같은 몇 가지 이점이 있습니다.

  • 다양한 자산 모델 변형에 대한 표준화된 속성 및 지표

  • 인터페이스 수준에서 간소화된 지표 정의

  • 복잡한 자산 계층 구조의 보다 효율적인 관리

  • 각 자산 모델 변형에 대한 독립적인 속성 수명 주기 관리

  • 운영 팀이 물리적 자산 표현에 초점을 맞추고 데이터 팀이 장비 전반에 표준을 설정하는 팀 간 협업 개선

자산 모델을 먼저 생성하여 실제 산업 장비를 모델링하는 것이 좋습니다. 자체 속성 세트가 있는 모든 장비 유형은 자체 자산 모델로 표현할 수 있습니다.

자산 모델 표준화 사용 사례

인터페이스는 고유한 특성을 유지하면서 다양한 자산 모델의 속성을 표준화하는 데 도움이 됩니다.

예를 들어 파워트레인 숍에는 엔진, 전송, 차등, 어셈블리 등 4개의 스테이션이 있습니다. 각 스테이션에는 다양한 장비 유형이 포함되어 있습니다. 예를 들어 엔진 스테이션에는 CNC 기계가 포함되지만 사양이 다릅니다. 일부는 3축이고 다른 하나는 5축입니다.

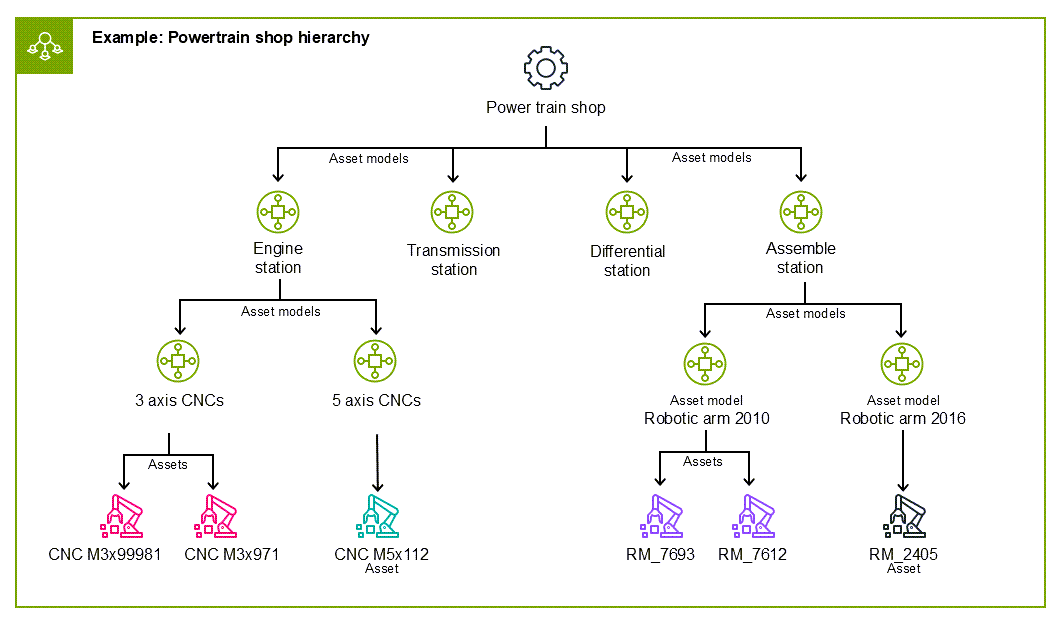

자산 모델 및 자산만 사용하는 파워트레인 숍 장비의 계층 구조를 보여주는 다이어그램입니다. 파워트레인 숍은 맨 위에 있으며, 두 번째 수준에서 엔진, 전송, 차등 및 어셈블 스테이션의 각 자산 모델이 맨 위에 있습니다. 세 번째 레벨에는 엔진 스테이션 자산 모델에서 가져온 축으로 구분된 개별 CNC 기계가 있습니다. 반대로 어셈블 스테이션 모델에서 비롯된 자산 모델도 있습니다. 네 번째 수준에서는 각각 개별 CNC 기계 또는 로봇 팔을 이름별로 나타내는 자산입니다.

그러나 인터페이스를 사용하면 CNC 기계에서 볼 수 있는 공통성에 대한 표준을 생성할 수 있습니다. 각 속성에 대한 자산 모델을 생성하는 대신 인터페이스에서 반복 가능한 속성을 사용할 수 있습니다.

예를 들어, 다음을 수행할 수 있습니다.

  1. 시스템 유형의 각 범주에 대해 별도의 자산 모델을 생성합니다. 이 예제에서는 "CNC 3축 머신"과 "CNC 5축 머신"입니다.

  2. 공통 속성 및 지표를 사용하여 표준 인터페이스를 정의합니다. 이 예제에서 , Down-time및 Temperature-in-CRunning-time는 모두 두 CNC 기계에 모두 적용되는 공통 속성입니다.

  3. 이 인터페이스를 모든 CNC 기계 자산 모델에 적용하여 개별 자산 모델에서 디바이스별 속성을 계속 허용합니다.

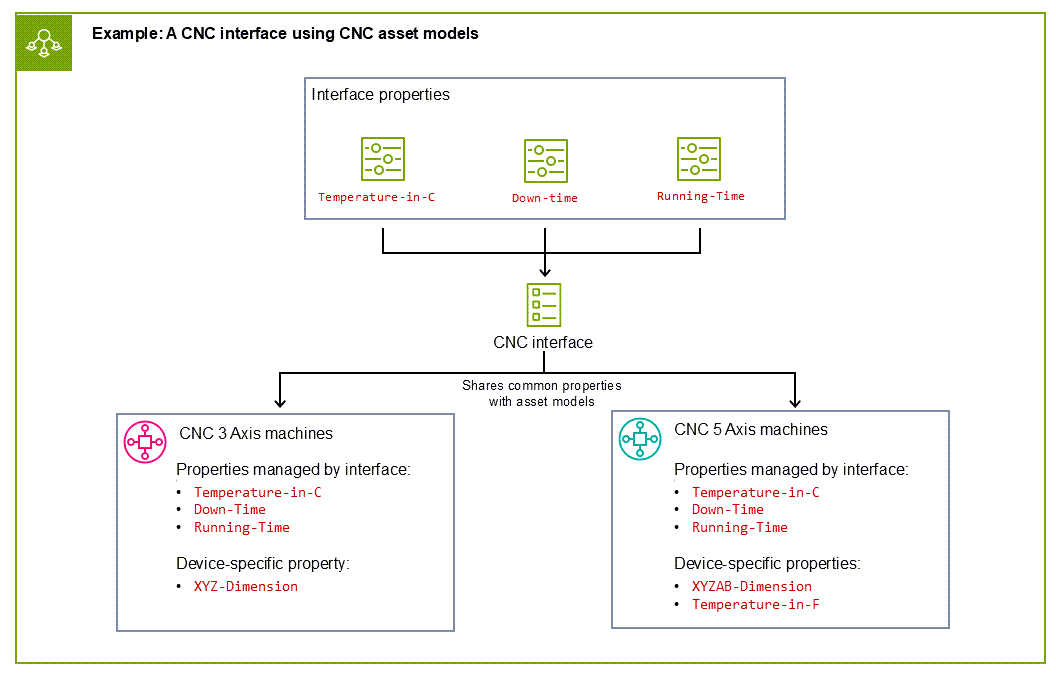

인터페이스가 이전 다이어그램의 자산 모델 구성을 간소화하는 방법을 보여주는 다이어그램입니다. 엔진 스테이션 CNC 기계에 대한 몇 가지 반복 가능한 파라미터가 이제 3축 및 5축 CNC 기계 자산 모델에 대한 다양한 속성으로 전달되는 인터페이스에 의해 관리되는 동시에 각각에 대한 디바이스별 속성도 허용합니다.

인터페이스 수준에서 가용성 지표를 정의할 수도 있습니다. 예를 들어는 가동 중지 시간과 실행 시간 값을 기준으로 가용성을 Avail = avg(Down-time, Running-time) 계산합니다.

인터페이스를 사용하면 각 시스템 유형의 고유한 특성을 유지하면서 해당 장비 전반에서 일관된 속성 정의 및 지표를 보장하여 자산 모델 관리를 간소화할 수 있습니다.

구조 및 구성 요소

인터페이스에는 속성, 측정, 변환 및 지표와 같은 자산 모델과 동일한 속성 유형이 포함됩니다. 자산 모델에 오버레이되면 기존 속성을 해당 인터페이스에 매핑합니다. 매핑되지 않은 인터페이스 속성은 자산 모델에서 자동으로 생성됩니다.

인터페이스 계층 구조는 롤업 지표를 정의하는 반면, 자산 모델 계층 구조는 자산 연결을 활성화합니다. 인터페이스를 사용하면 서비스가 롤업 지표를 계산할 때 자산 모델 계층 구조를 인터페이스 계층 구조에 자동으로 매핑합니다. 인터페이스를 적용한 후 롤업 지표는 자산 모델의 자체 계층 구조가 아닌 인터페이스 계층 구조를 통해 정의됩니다.

고려 사항

인터페이스로 작업할 때는 다음 사항을 고려해야 합니다.

  • 자산 모델 및 인터페이스 속성은 이름으로 자동 매핑되거나 수동으로 매핑될 수 있습니다. 계층 구조는 롤업 지표를 계산할 때 서비스에 의해 자동으로 매핑됩니다.

  • 연결된 자산 모델에서 인터페이스 지표를 입력으로 사용하는 추가 지표를 정의할 수 없습니다.

  • 자산 모델은 하나의 인터페이스에만 연결할 수 있습니다. 그러나 동일한 인터페이스에 여러 자산 모델을 적용할 수 있습니다.

  • 경보는 인터페이스에서 지원되지 않습니다.

  • 구성 요소 모델은 인터페이스에서 지원되지 않습니다.
