Demonstração Stars da política de redes do Amazon EKS

A demonstração cria um serviço de front-end, de back-end e de cliente no cluster do Amazon EKS. A demonstração também cria um interface gráfica do usuário de gerenciamento que mostra os caminhos de entrada e saída disponíveis entre cada serviço. Recomendamos que você conclua a demonstração em um cluster no qual você não executa workloads de produção.

Antes de você criar políticas de rede, todos os serviços podem se comunicar bidirecionalmente. Depois de aplicar as políticas de rede, você poderá ver que o cliente só pode se comunicar com o serviço de front-end, e o back-end só aceita tráfego do front-end.

Aplique os serviços de front-end, de back-end, de cliente e de interface do usuário de gerenciamento:


kubectl apply -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/namespace.yaml
kubectl apply -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/management-ui.yaml
kubectl apply -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/backend.yaml
kubectl apply -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/frontend.yaml
kubectl apply -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/client.yaml

Veja todos os pods no cluster.


kubectl get pods -A

Veja um exemplo de saída abaixo.

Na saída, você deve ver pods nos namespaces mostrados na saída a seguir. Os NOMES dos pods e o número de pods na coluna READY são diferentes dos que aparecem na saída a seguir. Não continue até ver pods com nomes semelhantes e que todos eles tenham Running na coluna STATUS.


NAMESPACE         NAME                                       READY   STATUS    RESTARTS   AGE
[...]
client            client-xlffc                               1/1     Running   0          5m19s
[...]
management-ui     management-ui-qrb2g                        1/1     Running   0          5m24s
stars             backend-sz87q                              1/1     Running   0          5m23s
stars             frontend-cscnf                             1/1     Running   0          5m21s
[...]

Para se conectar à interface de usuário de gerenciamento, conecte-se ao EXTERNAL-IP do serviço em execução no cluster:
```
kubectl get service/management-ui -n management-ui
```

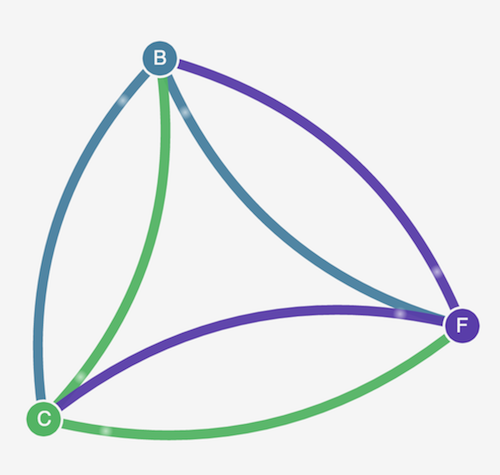

Abra o navegador no local da etapa anterior. Você deve ver a interface do usuário de gerenciamento a seguir. O nó C é o serviço de cliente, o nó F é o serviço de front-end e o nó B é o serviço de back-end. Cada nó possui acesso total à comunicação com todos os outros nós, conforme indicado pelas linhas coloridas em negrito.

Aplique a seguintes política de rede a ambos os namespaces stars e client para isolar os serviços um do outro:


kind: NetworkPolicy
apiVersion: networking.k8s.io/v1
metadata:
  name: default-deny
spec:
  podSelector:
    matchLabels: {}

Você pode usar os comandos a seguir para aplicar a política a ambos os namespaces:


kubectl apply -n stars -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/apply_network_policies.files/default-deny.yaml
kubectl apply -n client -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/apply_network_policies.files/default-deny.yaml

Atualize o navegador. Você verá que a interface do usuário de gerenciamento não pode mais acessar nenhum dos nós, portanto, eles não são mostrados na interface do usuário.

Aplique as políticas de rede a seguir para permitir que a interface de usuário de gerenciamento acesse os serviços. Aplique essa política para permitir que a interface do usuário:


kind: NetworkPolicy
apiVersion: networking.k8s.io/v1
metadata:
  namespace: stars
  name: allow-ui
spec:
  podSelector:
    matchLabels: {}
  ingress:
    - from:
        - namespaceSelector:
            matchLabels:
              role: management-ui

Aplique essa política para permitir que o cliente:


kind: NetworkPolicy
apiVersion: networking.k8s.io/v1
metadata:
  namespace: client
  name: allow-ui
spec:
  podSelector:
    matchLabels: {}
  ingress:
    - from:
        - namespaceSelector:
            matchLabels:
              role: management-ui

Você pode usar os seguintes comandos para aplicar ambas as políticas:


kubectl apply -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/apply_network_policies.files/allow-ui.yaml
kubectl apply -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/apply_network_policies.files/allow-ui-client.yaml

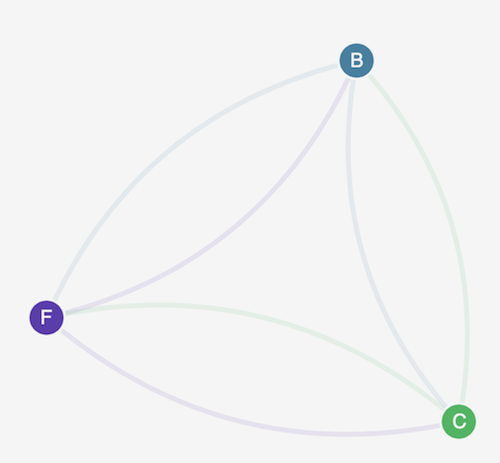

Atualize o navegador. Você verá que a interface do usuário de gerenciamento pode acessar os nós novamente, mas os nós não podem se comunicar uns com os outros.

Aplique a seguinte política de rede para permitir o tráfego do serviço de front-end para o serviço de back-end:


kind: NetworkPolicy
apiVersion: networking.k8s.io/v1
metadata:
  namespace: stars
  name: backend-policy
spec:
  podSelector:
    matchLabels:
      role: backend
  ingress:
    - from:
        - podSelector:
            matchLabels:
              role: frontend
      ports:
        - protocol: TCP
          port: 6379

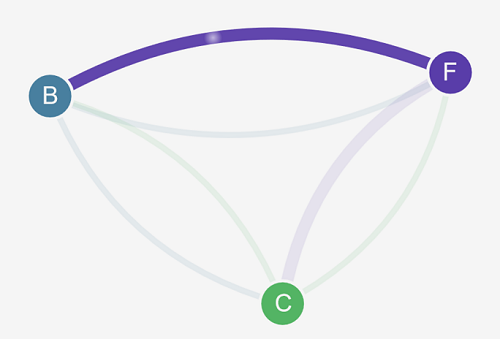

Atualize o navegador. Você vê que o front-end pode se comunicar com o back-end.

Aplique a política de rede a seguir para permitir tráfego do cliente para o serviço de front-end:


kind: NetworkPolicy
apiVersion: networking.k8s.io/v1
metadata:
  namespace: stars
  name: frontend-policy
spec:
  podSelector:
    matchLabels:
      role: frontend
  ingress:
    - from:
        - namespaceSelector:
            matchLabels:
              role: client
      ports:
        - protocol: TCP
          port: 80

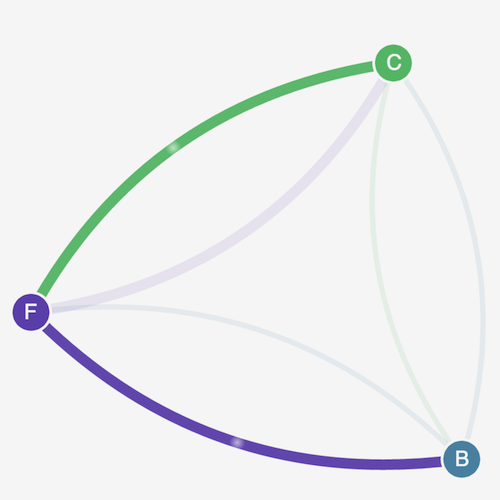

Atualize o navegador. Você vê que o cliente pode se comunicar com o serviço de front-end. O serviço de front-end ainda pode se comunicar com o serviço de back-end.

(Opcional) Ao concluir a demonstração, você poderá excluir os recursos dela.


kubectl delete -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/client.yaml
kubectl delete -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/frontend.yaml
kubectl delete -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/backend.yaml
kubectl delete -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/management-ui.yaml
kubectl delete -f https://archive.eksworkshop.com/beginner/120_network-policies/calico/stars_policy_demo/create_resources.files/namespace.yaml

Mesmo após a exclusão dos recursos, ainda pode haver endpoints de política de rede nos nós que podem interferir de maneiras inesperados nas conexões de rede do cluster. A única maneira garantida de remover essas regras é recarregar os nós ou encerrar todos os nós e reciclá-los. Para encerrar todos os nós, defina a contagem desejada do grupo de Auto Scaling como 0 e faça backup para o número desejado ou simplesmente encerre os nós.
