Receba dados por meio do AWS Ground Station agente

Os diagramas abaixo fornecem uma visão geral de como os dados fluem AWS Ground Station durante os contatos de frequência intermediária digital de banda larga (DigIF).

O AWS Ground Station agente cuidará da orquestração dos componentes do plano de dados para um contato. Antes de agendar um contato, o agente deve estar corretamente configurado, iniciado e registrado (o registro é automático na inicialização do agente) com AWS Ground Station. Além disso, o software de recebimento de dados (como um rádio definido por software) deve estar em execução e configurado para receber dados no endereço de AwsGroundStationAgentEndpointsaída.

Nos bastidores, o AWS Ground Station Agente receberá tarefas AWS Ground Station e desfará a AWS KMS criptografia aplicada em trânsito, antes de encaminhá-la para o endereço de saída do endpoint de destino onde seu Software Defined Radio (SDR) está ouvindo. O AWS Ground Station Agente e seus componentes subjacentes respeitarão os limites da CPU definidos no arquivo de configuração para garantir que isso não afete o desempenho de outros aplicativos em execução na instância.

Você deve ter o AWS Ground Station Agente em execução na instância receptora envolvida no contato. Um único AWS Ground Station agente é capaz de orquestrar vários fluxos de dados, conforme mostrado abaixo, se você preferir receber todos os fluxos de dados em uma única instância receptora.

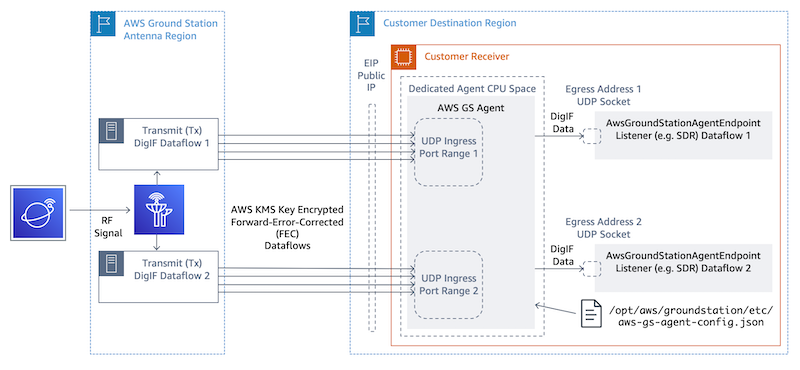

Vários fluxos de dados, um único receptor

Exemplo de cenário:

Você gostaria de receber dois downlinks de antena como fluxos de dados DigIF na mesma instância do receptor. EC2 Os dois downlinks serão 200 MHz e 100MHz.

AwsGroundStationAgentEndpoints:

Haverá dois recursos AwsGroundStationAgentEndpoint, um para cada fluxo de dados. Ambos os endpoints terão o mesmo endereço IP público (ingressAddress.socketAddress.name). As entradas não devem se sobrepor, pois os fluxos de dados estão sendo recebidos na mesma instância. portRange EC2 Ambos egressAddress.socketAddress.port devem ser únicos.

Planejamento de CPU:

• 1 núcleo (2 vCPUs) para executar o único AWS Ground Station agente na instância.

• 6 núcleos (12 vCPUs) para receber o DigiF Dataflow 1 (pesquisa de 200 na tabela). MHz Planejamento do núcleo da CPU

• 4 núcleos (8 vCPUs) para receber o DigiF Dataflow 2 (100 consultas na tabela). MHz Planejamento do núcleo da CPU

• Espaço total de CPU dedicado para agentes = 11 núcleos (22 vCPU) no mesmo soquete.

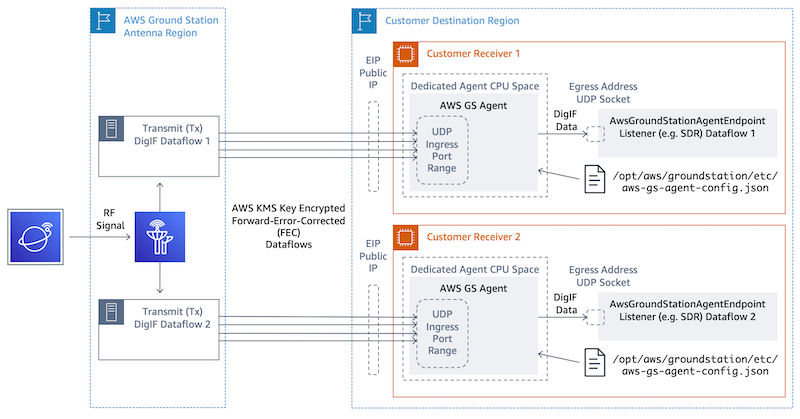

Vários fluxos de dados, vários receptores

Exemplo de cenário:

Você gostaria de receber dois downlinks de antena como fluxos de dados DigIF em diferentes instâncias do receptor. EC2 Ambos os downlinks serão 400MHz.

AwsGroundStationAgentEndpoints:

Haverá dois recursos AwsGroundStationAgentEndpoint, um para cada fluxo de dados. Ambos os endpoints terão o mesmo endereço IP público (ingressAddress.socketAddress.name). Não há restrição quanto aos valores das portas para qualquer um deles, ingressAddress ou egressAddress, pois os fluxos de dados são recebidos em uma infraestrutura separada e não entrarão em conflito uns com os outros.

Planejamento de CPU:

• Instância do receptor 1

  • 1 núcleo (2 vCPUs) para executar o único AWS Ground Station agente na instância.

  • 9 núcleos (18 vCPUs) para receber o DigiF Dataflow 1 (consulta de 400 na tabela). MHz Planejamento do núcleo da CPU

  • Espaço total de CPU dedicado para agentes = 10 núcleos (20 vCPU) no mesmo soquete.

• Instância do receptor 2

  • 1 núcleo (2 vCPUs) para executar o único AWS Ground Station agente na instância.

  • 9 núcleos (18 vCPUs) para receber o DigiF Dataflow 2 (consulta de 400 na tabela). MHz Planejamento do núcleo da CPU

  • Espaço total de CPU dedicado para agentes = 10 núcleos (20 vCPU) no mesmo soquete.
