Instalação do Amazon One Device I/O Hub para acesso seguro

O dispositivo Amazon One com I/O Hub é parte integrante do sistema Amazon One Enterprise, projetado para aprimorar a segurança e simplificar o controle de acesso em uma variedade de ambientes. O dispositivo utiliza o reconhecimento biométrico da palma da mão para fornecer autenticação segura e sem toque aos usuários, tornando-o ideal para uso em áreas de alta segurança, como prédios de escritórios, pontos de entrada restritos ou instalações que exigem gerenciamento de acesso contínuo. O I/O Hub atua como uma ponte entre o dispositivo e sua infraestrutura de segurança existente, permitindo a comunicação com fechaduras, alarmes e outros sistemas de controle de acesso.

Esta seção fornece os requisitos de localização e step-by-step as instruções para instalar o dispositivo Amazon One com o I/O Hub. A preparação e a instalação adequadas são fundamentais para garantir que o sistema opere com segurança e eficiência, proporcionando aos usuários uma experiência tranquila e confiável.

Pré-requisitos e preparação para instalar o dispositivo Amazon One com I/O Hub

Antes de iniciar a instalação, verifique se as seguintes condições foram atendidas para garantir uma configuração segura e eficaz:

  • Somente para uso interno: o dispositivo Amazon One com I/O Hub foi projetado somente para uso interno. Verifique se ele está instalado em um ambiente apropriado.

  • Power Over Ethernet (PoE++): Se estiver usando Power Over Ethernet (PoE++), verifique se um switch PoE++ IEEE 802.3bt (Tipo 3) Classe 6 (end span) ou injetor (midspan) está disponível. A fonte PoE++ deve estar listada ou certificada e estar em conformidade com os padrões IEC 62368-1. É importante ressaltar que a fonte PoE++ deve estar localizada no mesmo prédio do dispositivo. Use somente uma fonte PoE++ aprovada com o dispositivo AOE.

  • Entrada de alimentação de 15V DC: Se você estiver usando uma entrada de alimentação de 15V DC, certifique-se de que somente uma fonte de alimentação NEC Classe 2 ou com limitação de energia e aprovada seja usada. A fonte de alimentação deve estar listada ou certificada para fins de segurança. Para obter mais detalhes, consulte a seção DC opcional abaixo.

Ferramentas necessárias

  • Decapador de fios

  • Chave de fenda Phillips #2

  • Chave de fenda de cabeça plana de 0,5 mm x 2 mm

Incluído no dispositivo Amazon One com I/O Hub

  • 2x conectores de bloco de terminais de 6 posições

  • Conector de plugue DC

  • Cabo de alimentação/dados de 72"

Depois que esses pré-requisitos forem confirmados, você poderá prosseguir com o processo de instalação, garantindo uma configuração segura e eficiente do seu dispositivo Amazon One com o I/O Hub. A preparação adequada ajudará a garantir que o dispositivo funcione conforme o esperado e se integre perfeitamente ao seu sistema de acesso seguro.

Para instalar o hub de E/S para seu dispositivo Amazon One
  1. Remova seu dispositivo Amazon One com o I/O Hub da embalagem.

  2. Proteja o hub de E/S no local desejado.

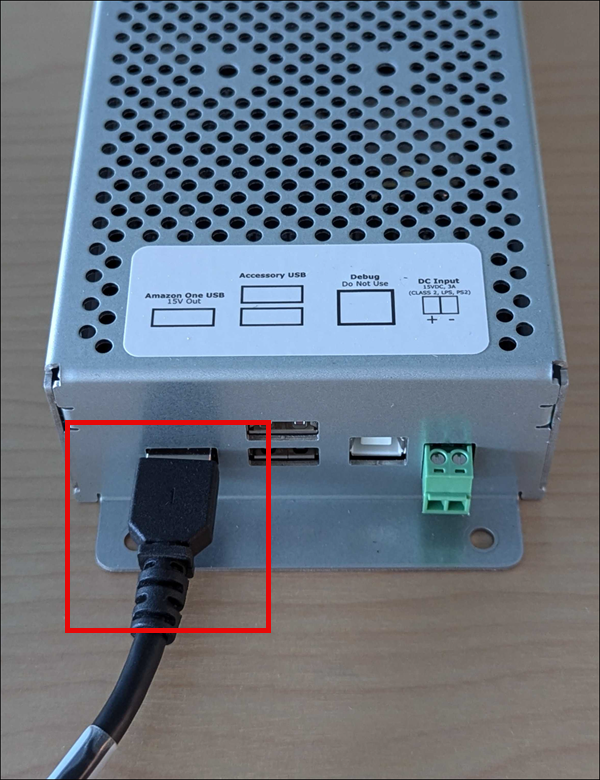

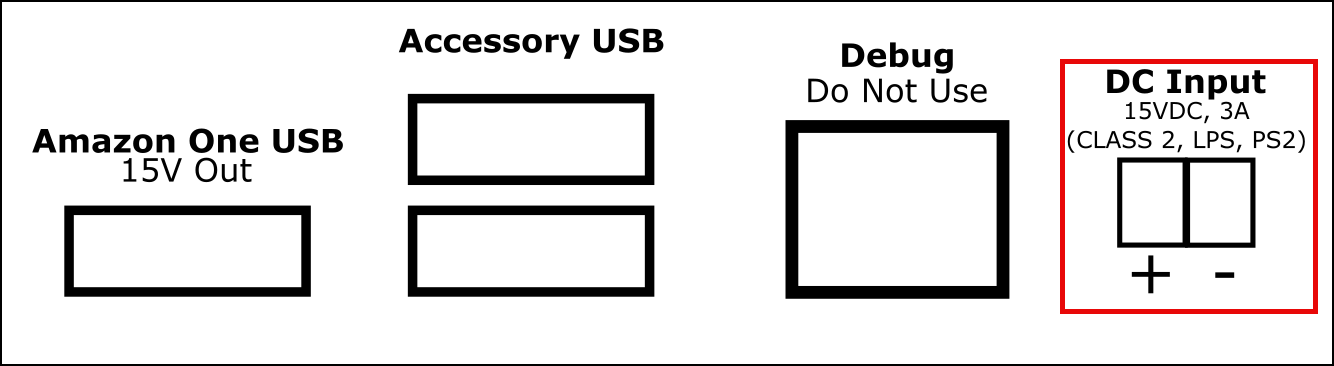

  3. Conecte o cabo USB Amazon One na porta do hub de E/S.

    Cabo USB Systems Manager
  4. Para alimentação POE++, conecte o cabo Ethernet da fonte POE++ à porta do hub de E/S.

    Opcional: Para alimentação DC, consulte a seção de instalação da fiação DC abaixo.

    Cabo Ethernet Systems Manager para POE++
Para conectar o hub de E/S ao seu dispositivo Amazon One
  • Instale um circuito de gotejamento para evitar que líquidos escorram acidentalmente pelo cabo e entrem no hub de E/S.

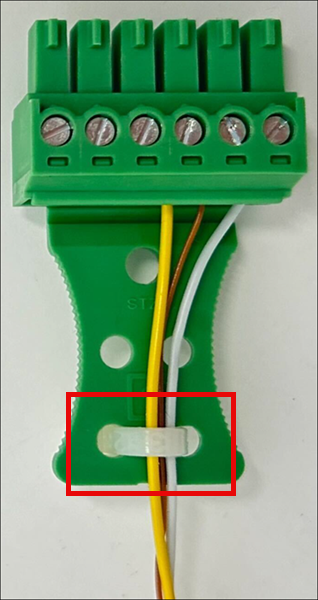

  • Conecte uma braçadeira de alívio de tensão para proteger os fios contra danos ou estresse, conforme mostrado na imagem a seguir.

Braçadeira de alívio de tensão Systems Manager
  1. Insira os plugues do bloco de terminais no hub de E/S.

  2. Insira somente os fios necessários para sua aplicação através dos plugues do bloco de terminais. Consulte a tabela de fiação e os diagramas a seguir.

Conexões

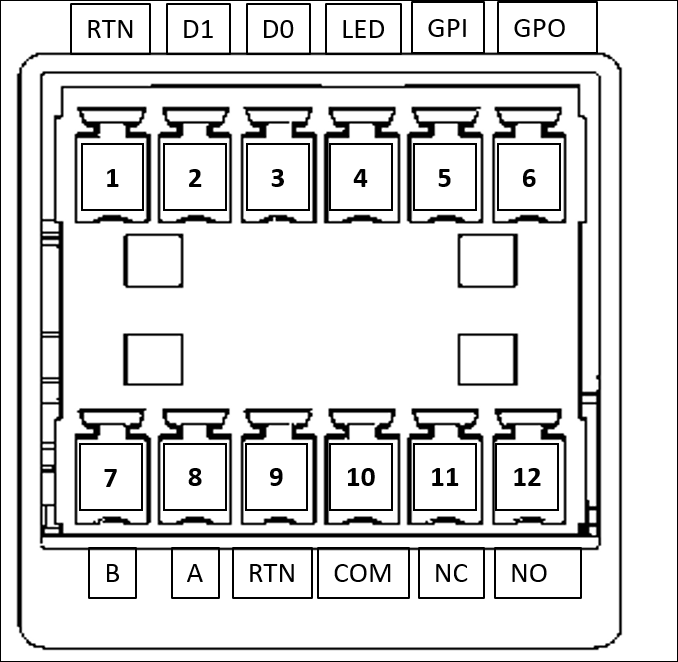

Diagrama de conexões do Systems Manager IO Wiegand
Pin Conexão Descrição Use
1 RTN Retorno do sinal Wiegand ground — Fio preto
2 D1 Wiegand D1 Wiegand Data 1 — Fio branco
3 D0 Wiegand D0 Dados Wiegand 0 — Fio verde
4 CONDUZIU LED Wiegand LED Wiegand — opcional
5 GPI Entrada de uso geral Sinal de entrada digital — Opcional
6 GPO Saída de uso geral Sinal de saída digital - opcional
7 B RS485_B/D0/Dados OSDP D0 — Fio verde
8 A RS485_A/D1/Relógio OSDP D1 — Fio branco
9 RTN Retorno do sinal Retorno OSDP — fio preto
10 COM Relé comum Relé de contato comum — Fio branco
11 NC Relé normalmente fechado Relé de contato normalmente fechado — fio laranja
12 NO Relé normalmente aberto Relé de contato normalmente aberto — fio amarelo

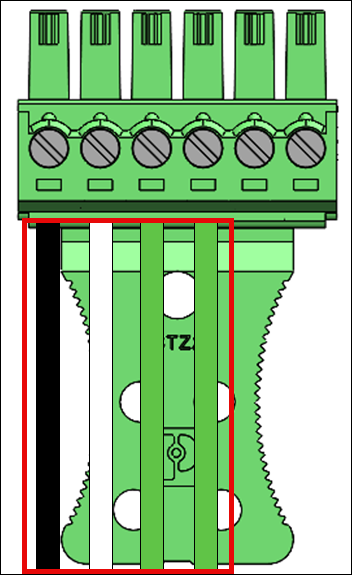

Conexões Wiegand

  • Insira o fio preto no pino 1 (RTN).

  • Insira o fio branco no pino 2 (D1).

  • Insira o fio verde no pino 3 (D0).

  • Opcional: insira o fio verde no pino 4 (LED).

Cabos Wiegand IO do Systems Manager

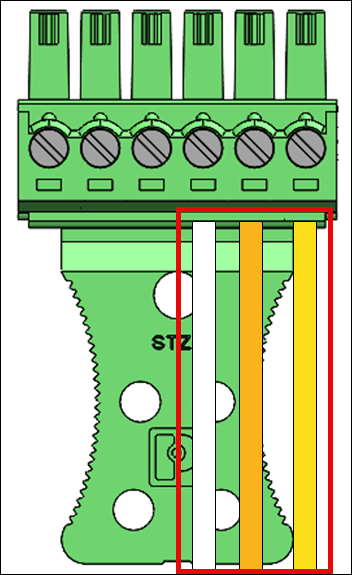

Conexões de relé

  • Insira o fio branco no pino 10 (COM).

  • Insira o fio laranja no pino 11 (NC).

  • Insira o fio amarelo no pino 12 (NO).

Cabos de relé do Systems Manager

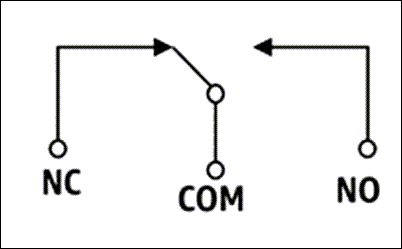

Diagrama de relé

Diagrama elétrico do Systems Manager

O relé deve ser operado de acordo com as classificações de segurança especificadas 30VAC/60VDC, 60W Max.

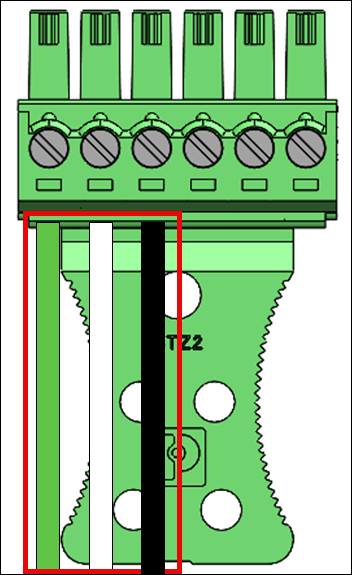

RS485 conexões

  • Insira o fio verde no pino 7 (B).

  • Insira o fio branco no pino 8 (A).

  • Insira o fio preto no pino 9 (RTN).

RS485 Cabos do Systems Manager

Ligue o interruptor de RS485 terminação se o dispositivo for a última unidade na linha. Essa chave ativa a terminação do resistor de 120 Ohms na linha.

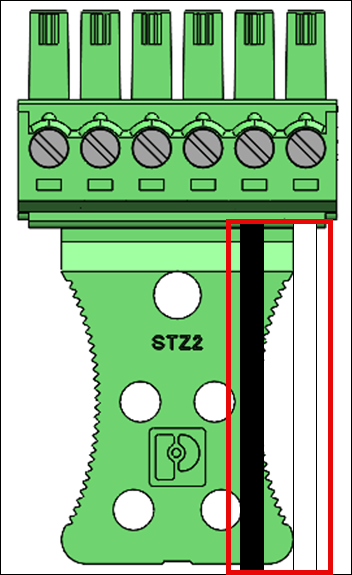

Conexões de entrada/saída digitais

  • Insira o fio preto no pino 5 (GPI).

  • Insira o fio branco no pino 6 (GPO).

Cablagem de entrada/saída digital do Systems Manager
  • As conexões de entrada/saída digital devem ser operadas conforme listado.

Opcional: Para instalar a fiação DC

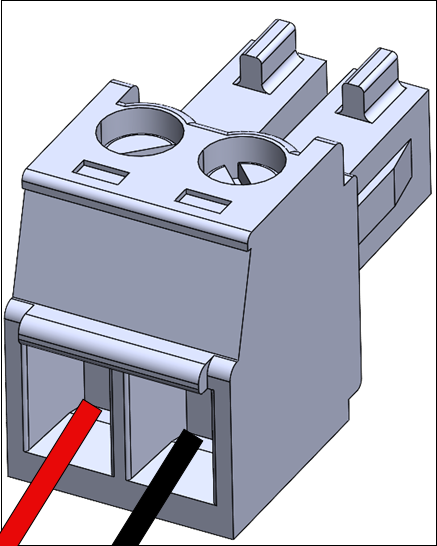

  1. Retire 3 mm-5 mm da extremidade de um fio vermelho para positivo (+) e um fio preto para negativo (-).

  2. Insira a extremidade descascada do fio DC no plugue DC.

    Conector DC do Systems Manager
  3. Enrosque o fio na posição.

  4. Insira o plugue DC com fio na porta de entrada DC.

    Systems Manager Dois plugues de entrada DC

Depois de instalar seu dispositivo Amazon One, você está pronto para ativar o dispositivo.
