Instalação do dispositivo Amazon One montável na parede
O dispositivo Amazon One, que pode ser montado na parede, é um sistema de identificação biométrica versátil e compacto, projetado para fornecer uma experiência perfeita e sem toque para usuários em vários ambientes. Ele usa tecnologia avançada de reconhecimento de palma para acesso ou pagamento seguro, tornando-o ideal para locais de alto tráfego, como espaços comerciais, entradas de escritórios e muito mais.
Esta seção descreve os requisitos de localização necessários e as etapas detalhadas para instalar o dispositivo Amazon One montável na parede para garantir desempenho e segurança ideais.
Pré-requisitos e preparação para instalar o dispositivo Amazon One montável na parede
Antes de iniciar a instalação, certifique-se de que as seguintes condições sejam atendidas para garantir que o dispositivo funcione com eficiência e esteja configurado adequadamente em seu espaço:
-
Somente para uso interno: o dispositivo Amazon One, que pode ser montado na parede, é destinado apenas para uso interno, portanto, certifique-se de que ele esteja sendo instalado em um ambiente apropriado.
-
Requisitos da parede: A parede deve estar nivelada para garantir o alinhamento e a funcionalidade adequados do dispositivo.
-
Altura de montagem: a parte superior do suporte de parede não deve ser posicionada a mais de 44 a 46 polegadas do solo após a instalação, garantindo facilidade de acesso aos usuários.
-
Gerenciamento de cabos: certifique-se de que todos os cabos em excesso estejam posicionados atrás do suporte de parede e presos com segurança para evitar danos ou desordem.
-
Power Over Ethernet (PoE++): Se estiver usando Power Over Ethernet (PoE++), verifique se um switch PoE++ IEEE 802.3bt (Tipo 3) Classe 6 (end span) ou injetor (midspan) está disponível. A fonte PoE++ deve estar listada ou certificada e estar em conformidade com os padrões IEC 62368-1. É importante ressaltar que a fonte PoE++ deve estar localizada no mesmo prédio do dispositivo. Use somente uma fonte PoE++ aprovada com o dispositivo AOE.
-
Entrada de alimentação de 15V DC: Se estiver usando uma entrada de alimentação de 15V DC, certifique-se de que somente uma fonte de alimentação NEC Classe 2 ou uma fonte de alimentação aprovada com limitação de energia seja usada. A fonte de alimentação deve estar listada ou certificada quanto à segurança e compatibilidade.
Ferramentas necessárias
-
Broca de parede seca ou alvenaria de 1/4” se forem necessárias âncoras de parede
-
Decapador de fios
-
Broca de 7/64” para fazer furos piloto
-
Chave de fenda Phillips #2
-
Chave de fenda de cabeça plana de 0,5 mm x 2 mm
-
Controlador Torx seguro T12
-
Lápis
-
Nível
Incluído com o dispositivo Amazon One montável na parede
-
6x #8 Ancoragens de drywall
-
6x #8 -32 parafusos de 1 polegada de comprimento
-
2x #6 -32 parafusos de máquina de 1 polegada
-
2x conectores de bloco de terminais de 6 posições
-
2 parafusos de cabeça plana Torx Security M4x10
Depois que esses pré-requisitos forem confirmados, você poderá prosseguir com as etapas de instalação para montar e configurar com segurança o dispositivo Amazon One montável na parede.
Para instalar a placa de montagem na parede do seu dispositivo Amazon One
Remova seu dispositivo Amazon One da embalagem.
-

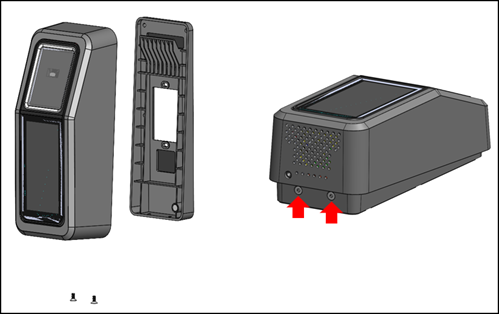

Separe a placa de montagem do seu dispositivo Amazon One removendo os dois parafusos de segurança Torx inferiores.
-
Posicione a placa de montagem na parede no local desejado. Use o suporte como modelo para marcar os seis orifícios externos dos parafusos, conforme mostrado na imagem a seguir.
(Opcional) Se uma caixa de grupo único estiver disponível na posição de instalação, faça o seguinte:
Monte frouxamente a placa na caixa giratória inserindo os parafusos da máquina #6 -32 incluídos nos orifícios oblongos.
Verifique se a placa de montagem está nivelada.
Use a placa de montagem como modelo para marcar as seis posições dos parafusos com um lápis. Você pode usar os orifícios oblongos e o parafuso #6 -32 como suporte extra para a placa de montagem. Não use as posições dos parafusos #6 -32 como principal meio de montagem da placa de parede.
Se for montado em superfícies de estuque, drywall, tijolo ou concreto, faça furos de 1/4” em cada local marcado e, em seguida, instale as âncoras de parede pressionando-as no orifício até que a âncora fique nivelada com a parede.
Se for montado em uma superfície de madeira, as âncoras não são necessárias e somente orifícios piloto de 7/64” são necessários nos locais marcados.
Fixe frouxamente a placa de parede na parede usando os parafusos de madeira #8 nas posições de ancoragem.
Depois que todos os fixadores estiverem no lugar, verifique se a placa de montagem está nivelada.
Aperte os parafusos para fixar a placa de montagem na parede.
Para conectar seu dispositivo Amazon One montável na parede
Você pode configurar o dispositivo Amazon One com os protocolos de controle de acesso OSDP e Weigand. Para simplificar a instalação, o dispositivo Amazon One utiliza conectores de bloco de terminais (Mfg P/N: Phoenix Contact 1767694). Você também tem a opção de configurar o dispositivo Amazon One para controlar diretamente dispositivos externos usando o relé interno ou as conexões de entrada e saída de uso geral.
-

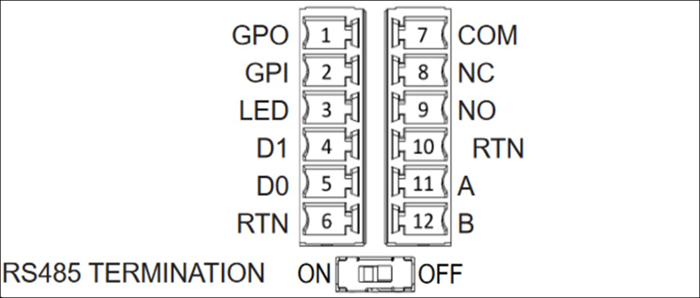

Para determinar a configuração de fiação apropriada para sua aplicação, consulte o diagrama a seguir e a Tabela de Conexões.
Para obter as características elétricas detalhadas dos sinais, consulte as instruções de fiação.
Conexões
Pin Conexão Descrição Use 1 GPO Saída de uso geral Sinal de saída digital - opcional 2 GPI Entrada de uso geral Sinal de entrada digital — Opcional 3 CONDUZIU LED Wiegand LED Wiegand — opcional 4 D1 Wiegand D1 Dados Wiegand 1 — Fio branco 5 D0 Wiegand D0 Dados Wiegand 0 — Fio verde 6 RTN Retorno do sinal Wiegand Ground — Fio preto 7 Com Relé comum Relé de contato comum — Fio branco 8 NC Relé normalmente fechado Relé de contato normalmente fechado — fio laranja 9 NO Relé normalmente aberto Relé de contato normalmente aberto — fio amarelo 10 RTN Retorno do sinal Retorno OSDP — fio preto 11 A RS485_A/D1/Relógio OSDP D1 — Fio branco 12 B RS485_B/D0/Dados OSDP D0 — Fio verde -
Ao instalar um fio, retire 3mm-5mm da extremidade do fio.
Insira a extremidade descascada do fio na posição desejada do terminal.
-
Usando uma chave de fenda de ponta chata, gire o parafuso de retenção do terminal no sentido horário para prender o fio até que esteja bem encaixado. Não aperte demais.
-
Após a fixação, puxe suavemente o fio para garantir que ele esteja encaixado.
-
Depois de fazer as conexões necessárias, insira o plugue no receptáculo correspondente do bloco de terminais do seu dispositivo Amazon One.
-
Insira o cabo Ethernet Cat6 na tomada. RJ45
-
Posicione o dispositivo Amazon One de forma que o gancho na placa de parede deslize para dentro da abertura na parte traseira do dispositivo.
Certifique-se de que os cabos não estejam presos entre o dispositivo e a placa de montagem e deixe o dispositivo girar e se encaixar na posição correta.
-
Proteja seu dispositivo Amazon One na placa de montagem com dois parafusos de cabeça plana Torx Security M4x10.
Aperte manualmente os parafusos. Não aperte demais.
Para conectar seu dispositivo Amazon One montável na parede
Instale somente os fios necessários para sua aplicação.

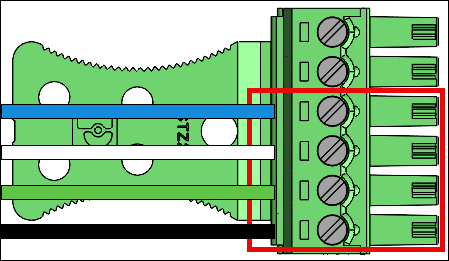

Conexões Wiegand
Insira o fio azul no pino 3 (LED).
Insira o fio branco no pino 4 (D1).
Insira o fio verde no pino 5 (D0).
Insira o fio preto no pino 6 (RTN).
Fiação de saída Wiegand
| Pin | Conexão | Descrição | Use |
|---|---|---|---|
| 3 | CONDUZIU | LED Wiegand | Entrada LED Wiegand — Opcional (5V TTL) |
| 4 | D1 | Wiegand D1 | Saída Wiegand D1 (5V TTL) |
| 5 | D0 | Wiegand D0 | Saída Wiegand D0 (5V TTL) |
| 6 | RTN | Retorno do sinal | Referência Wiegand GND |
Ligue o interruptor de RS485 terminação se o dispositivo for a última unidade na linha. Essa chave ativa a terminação do resistor de 120 Ohms na linha.
RS485 conexões
Insira o fio preto no pino 10 (RTN).
Insira o fio branco no pino 11 (A).
Insira o fio verde no pino 12 (B).
RS485 fiação
| Pin | Conexão | Descrição | Use |
|---|---|---|---|
| 10 | RTN | Retorno do sinal | Ground |
| 11 | A | RS485_A/D1/Relógio | RS485 sinal não inversor |
| 12 | B | RS485_B/D0/Dados | RS485 sinal inversor |

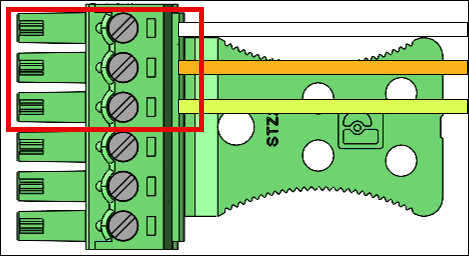

Conexões de relé
Insira o fio branco no pino 7 (COM).
Insira o fio laranja no pino 8 (NC).
Insira o fio amarelo no pino 9 (NO).
Fiação de relé
| Pin | Conexão | Descrição | Use |
|---|---|---|---|
| 7 | COM | Relé comum | Relé de contato comum — fio branco |
| 8 | NC | Relé normalmente fechado | Relé de contato normalmente fechado — fio laranja |
| 9 | NO | Relé normalmente aberto | Relé de contato normalmente aberto — fio amarelo |
O relé deve ser operado de acordo com as classificações de segurança especificadas 30VAC/60VDC, 60W Max.

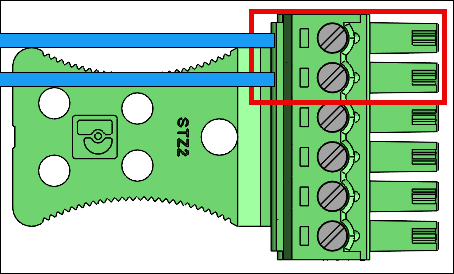

Conexões de entrada/saída digitais
Insira o fio azul no pino 1 (GPO).
Insira o fio azul no pino 2 (GPI).
Fiação de entrada/saída digital
| Pin | Conexão | Descrição | Use |
|---|---|---|---|
| 1 | GPO | Saída de uso geral | Sinal de saída digital (5V) |
| 2 | GPI | Entrada de uso geral | Sinal de entrada digital (3.6V — 5V) |
As conexões de entrada/saída digital devem ser operadas conforme listado.
Depois de instalar seu dispositivo Amazon One, você está pronto para ativar o dispositivo.
