Criação de modelo de pipeline usando ferramentas visuais

Esta seção descreve como criar modelos de pipeline do Cloud Migration Factory usando ferramentas de diagramação visual. A solução oferece suporte à criação de modelos usando DrawIO ou Lucid Chart.

Verifique os pré-requisitos

• Acesso à ferramenta de diagramação DrawIO ou Lucid Chart

• Acesso ao seu ambiente Cloud Migration Factory

• Lista de scripts de automação IDs válidos da sua instância CMF

Componentes do modelo

Um modelo de pipeline consiste nos seguintes componentes principais:

Tipo de elemento	Shape (Formato)	Use quando...
Iniciar Node	Circle (Círculo)	Indicando o início de um fluxo e ao indicar o início de uma ramificação
Tarefa automatizada	Retângulo	Indicando que a automação já existe como parte da biblioteca de automação do CMF
Tarefa manual	Retângulo	Indicando que a tarefa em questão é manual
Conexão	Linha/seta	Mostra a sequência de tarefas

Atributos de dados

Cada forma requer atributos específicos para a conversão de CMF:

Tipo de elemento	Atributo obrigatório	Exemplo
Círculo inicial	Início	“Start”: “Migração da onda 1"
Tarefa automatizada	TaskType, ID de automação	<VALID_CMF_SCRIPT_NAME>“TaskType“: “Automatizado”, “AutomationID”: "”
Tarefa manual	TaskType	“TaskType“: “Manual”

Conceitos importantes

Antes de criar seu diagrama, entenda esses elementos-chave que permitem a conversão bem-sucedida em modelos CMF:

1. Nomenclatura do modelo

   1. O tab/sheet nome do seu diagrama se torna o nome do seu modelo CMF.

   2. Os nomes devem ser exclusivos no CMF.

   3. Cada guia cria um modelo CMF separado, permitindo que você crie vários modelos em um único arquivo.

2. Nomeação de tarefas

   1. O nome da tarefa será idêntico ao text/label que você atribui a cada forma em seu diagrama.

   2. Certifique-se de que cada tarefa tenha um rótulo exclusivo e descritivo para uma identificação clara.

3. Requisitos de atributos

   1. TaskType deve ser exatamente “manual” ou “automatizado”

   2. O AutomationID deve corresponder ao nome dos scripts CMF existentes

   3. A propriedade “Iniciar” do círculo inicial define a descrição do modelo

Criação de modelos no DrawIO

1. Criar nó inicial:

   1. Arraste uma forma de círculo para a tela

   2. Clique duas vezes e rotule-o como “Iniciar”

      1. Adicionar atributo inicial:

         1. Clique com o botão direito do mouse em círculo → Editar dados

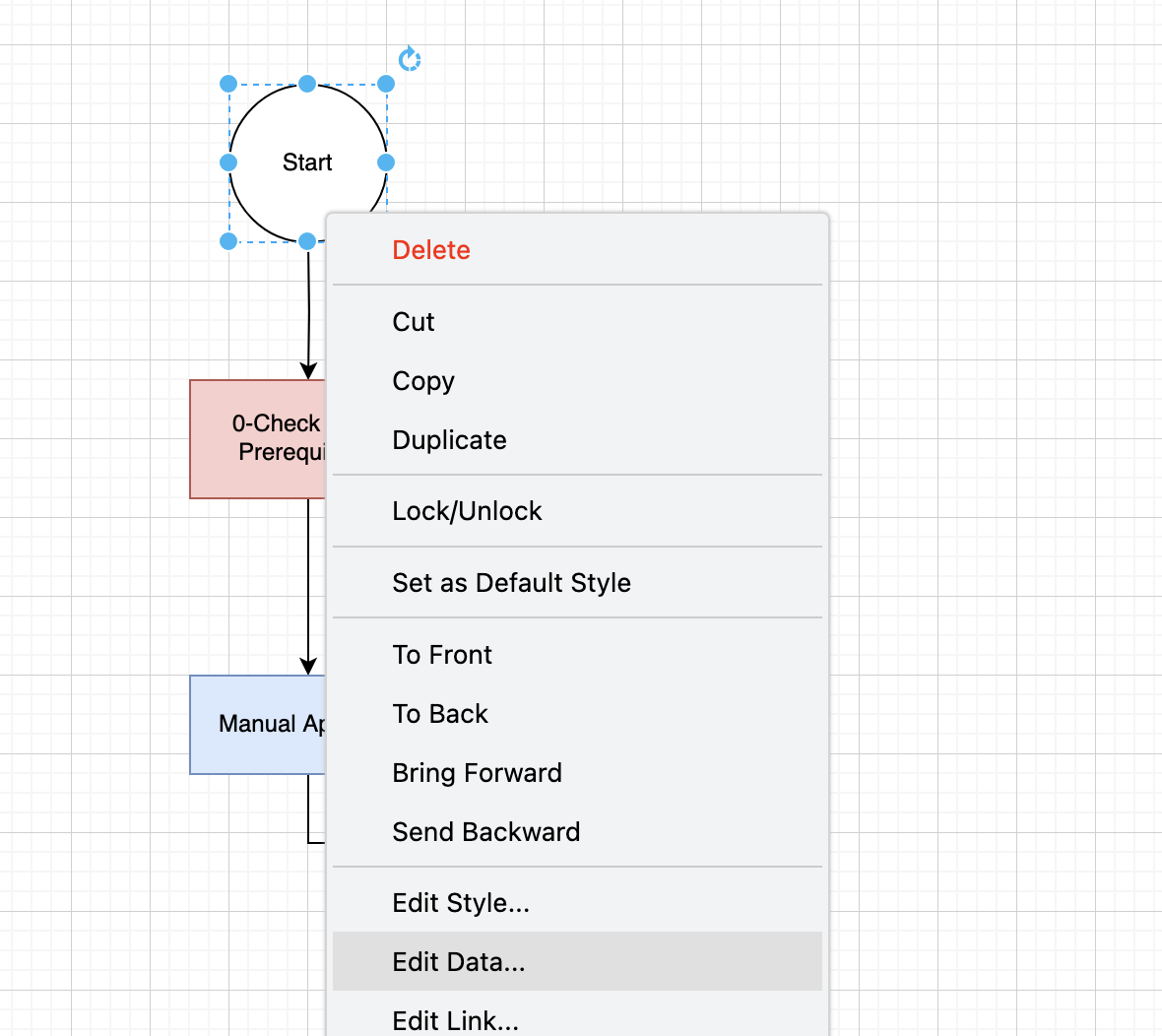

            Painel com o botão direito do mouse em DrawIO Shape



         2. Adicione a chave de atributo de dados “Início” e o valor (por exemplo, “Migração da onda 1”)

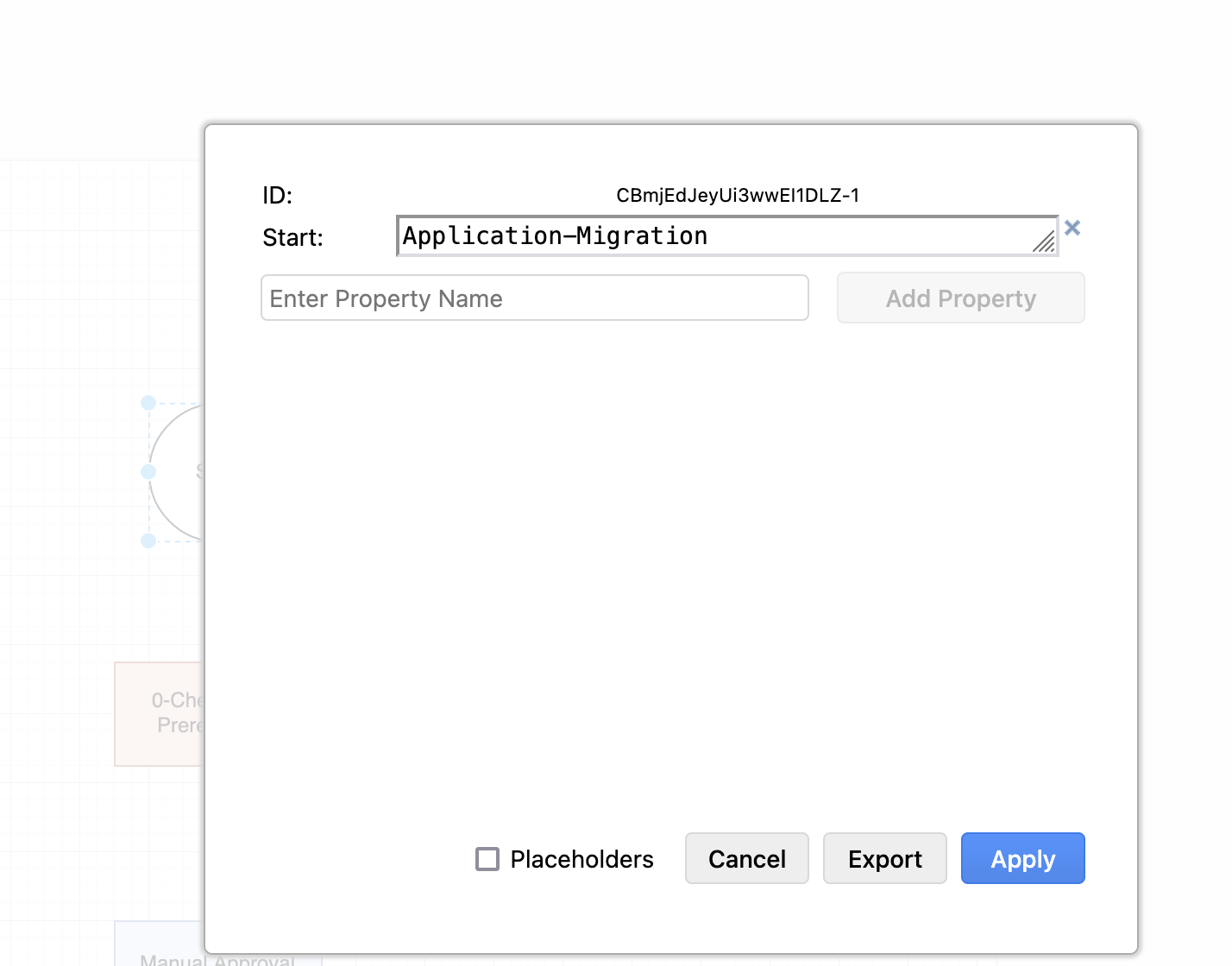

            Dados do DrawIO Shape



2. Tarefa manual:

   1. Arraste uma forma de retângulo para a tela

   2. Clique duas vezes e adicione um rótulo descritivo

   3. Adicione atributos:

      1. Clique com o botão direito do mouse no retângulo → Editar dados

      2. Adicione a chave de atributo de dados TaskType "" com o valor “Manual”

         Configuração manual de tarefas do DrawIO



3. Tarefa automatizada:

   1. Arraste uma forma de retângulo para a tela

   2. Clique duas vezes e adicione um rótulo descritivo, este será o nome da tarefa no CMF

   3. Adicione atributos:

      1. Clique com o botão direito do mouse no retângulo → Editar dados

      2. Adicione a chave de atributo de dados "TaskType" com o valor “Automatizado”

      3. Adicione a chave de atributo de dados “AutomationID” com um nome de script CMF válido.

         1. Para encontrar uma ID de automação válida:

            1. Faça login no portal CMF

            2. Navegue até “Scripts” em Automação na barra de navegação esquerda

            3. Navegue ou pesquise o script desejado

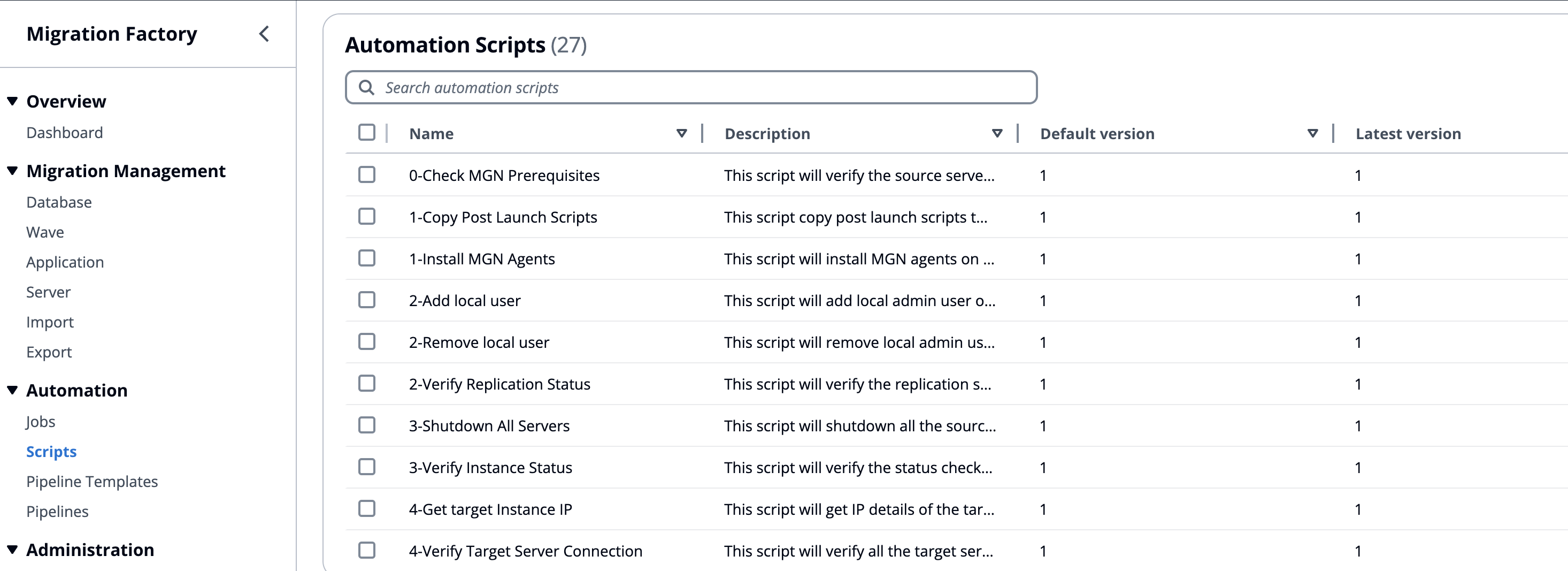

               Lista de scripts CMF



            4. Use o nome do script como seu AutomationID em seu diagrama

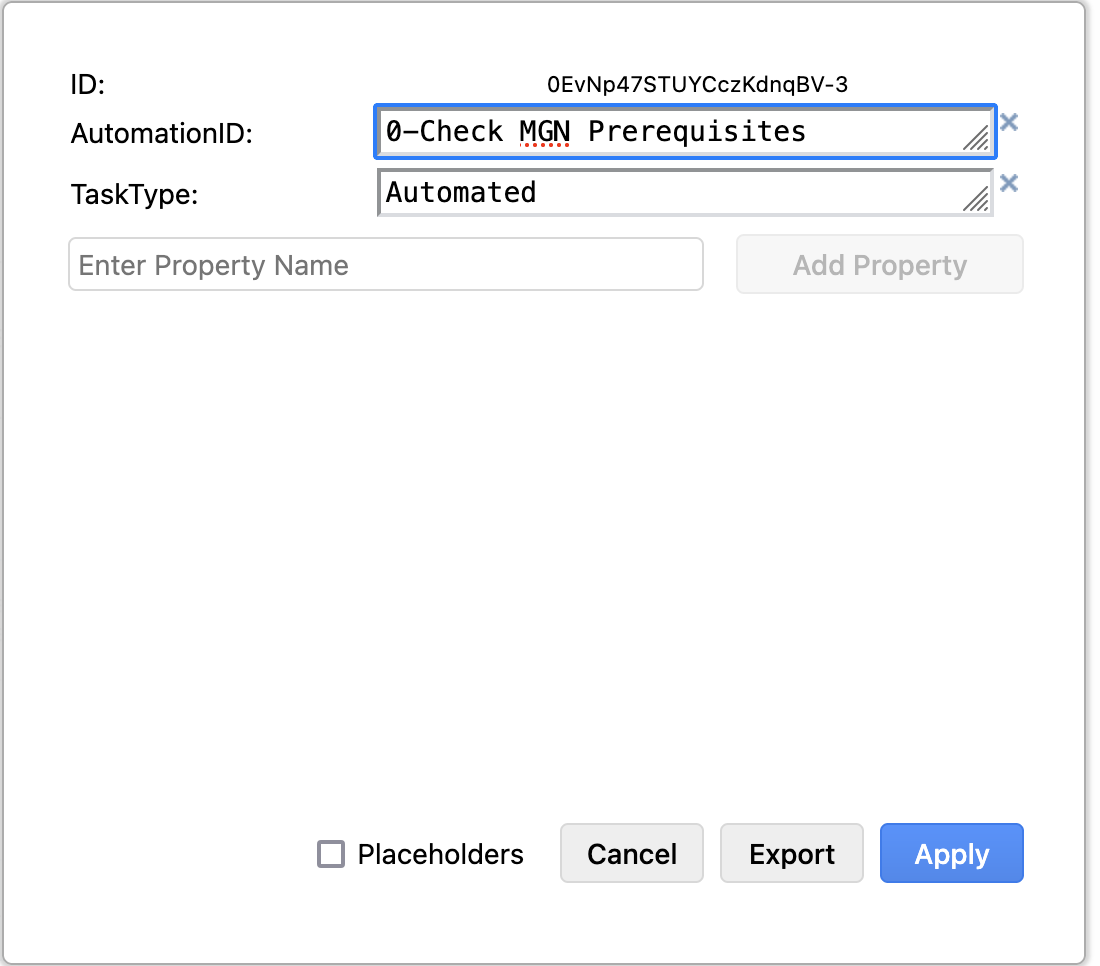

               Configuração automatizada de tarefas do DrawIO



4. Definir nome do modelo

   1. Renomeie a guia do diagrama para o nome do modelo desejado

5. Salvando e exportando

   1. Arquivo → Salvar como → Formato: .drawio

6. Fazendo o upload para o CMF

   1. Faça login no portal CMF

   2. Navegue até “Modelos de funil” na barra de navegação esquerda

   3. Clique em “Ações” e selecione “Importar”

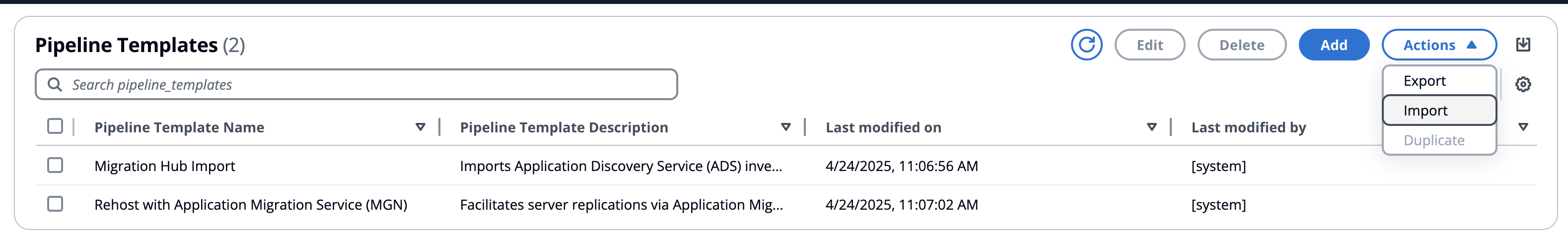

      Ação de modelos de pipeline → Importar



   4. Escolha seu arquivo.drawio salvo

   5. Clique em “Enviar” para concluir a importação

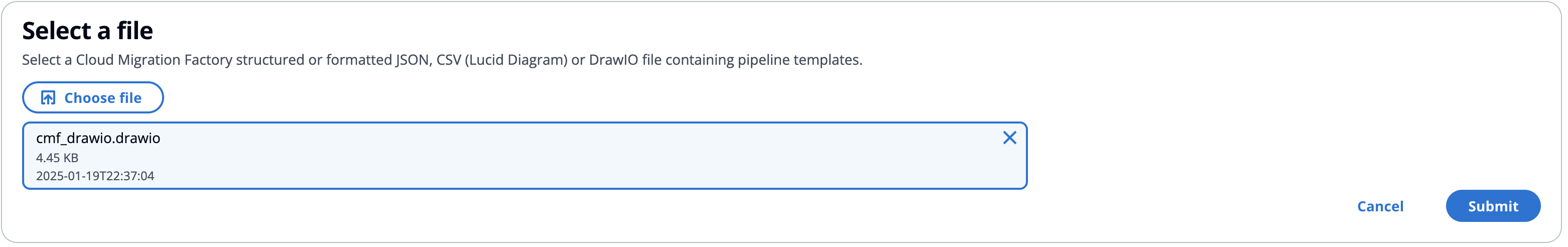

      Modelo Importar Enviar



Depois que a importação do DrawIO estiver concluída

1. Um novo modelo será criado em Modelos de pipeline

2. Para ver como os atributos do diagrama são convertidos em CMF:

   • Localize seu modelo recém-criado na lista de modelos de pipeline

   • Clique no modelo para abri-lo

   • Você verá uma representação visual do seu fluxo de trabalho no Editor visual de tarefas

     Editor visual de tarefas do modelo de pipeline



   • Cada forma do seu diagrama agora é uma tarefa no CMF

   • Clique em uma tarefa para ver seus detalhes:

     • Os nomes das tarefas correspondem aos rótulos que você deu formas

     • Para tarefas automatizadas, você verá o AutomationID atribuído no menu suspenso Scripts.

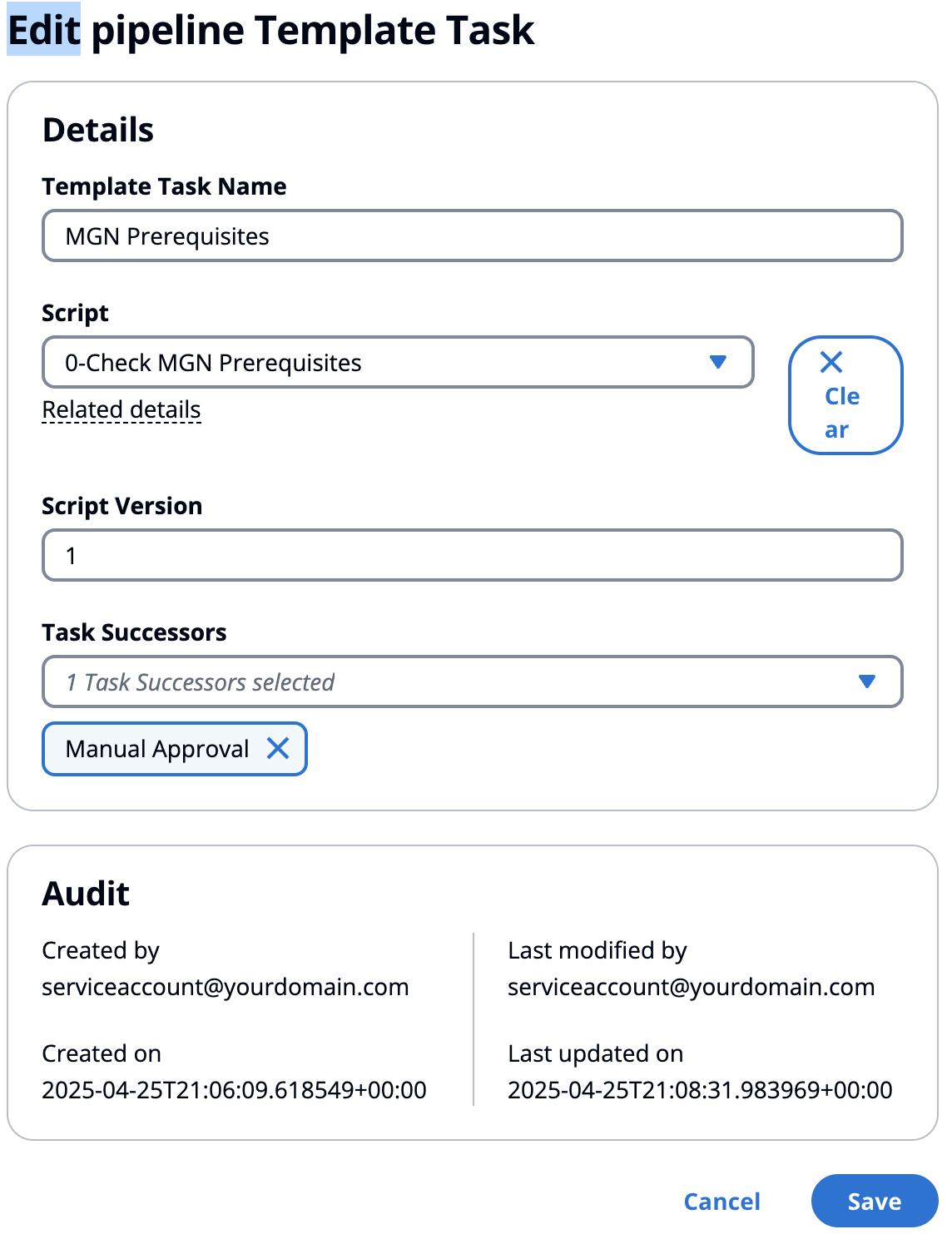

       Edição de tarefa do modelo de pipeline



Criação de modelos no Lucid Chart

Siga estas etapas para criar modelos de pipeline usando o Lucid Chart:

1. Criar nó inicial

   1. Arraste uma forma de círculo para a tela

   2. Clique duas vezes e rotule-o como “Iniciar”

   3. Adicionar atributo inicial:

      1. Clique no ícone de dados (marcado pela seta vermelha na interface do usuário)

      2. Selecione a guia “Dados”

      3. Adicione a chave de atributo de dados “Iniciar” e o valor (por exemplo, “Rehospedar servidores”)

         Configuração do Lucid Chart Start Node



2. Adicionar tarefas manuais

   1. Arraste uma forma de retângulo para a tela

   2. Clique duas vezes e adicione um rótulo descritivo

   3. Adicione atributos:

      1. Clique no ícone de dados

      2. Selecione a guia “Dados”

      3. Adicione a chave de atributo de dados TaskType "" com o valor “Manual”

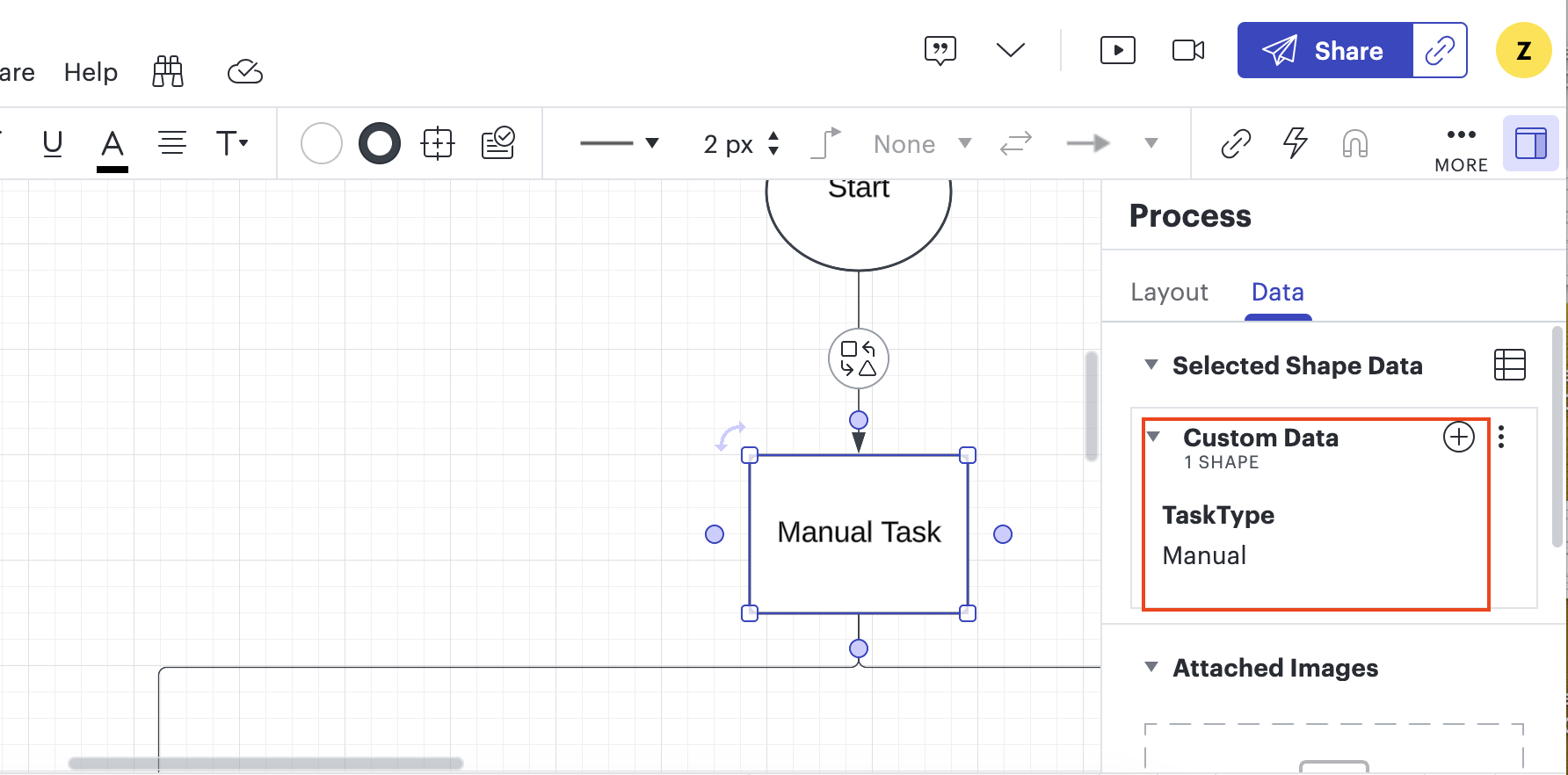

         Configuração manual de tarefas do Lucid Chart



3. Adicionar tarefas automatizadas

   1. Arraste uma forma de retângulo para a tela

   2. Clique duas vezes e adicione um rótulo descritivo

   3. Adicione atributos:

      1. Clique no ícone de dados

      2. Selecione a guia “Dados”

      3. Adicione a chave de atributo de dados "TaskType" com o valor “Automatizado”

      4. Adicione a chave de atributo de dados “AutomationID” com um nome de script CMF válido

         1. Para encontrar uma ID de automação válida:

            1. Faça login no portal CMF

            2. Navegue até “Scripts” em Automação na barra de navegação esquerda

            3. Navegue ou pesquise o script desejado

               Lista de scripts CMF



            4. Use o nome do script como seu AutomationID em seu diagrama

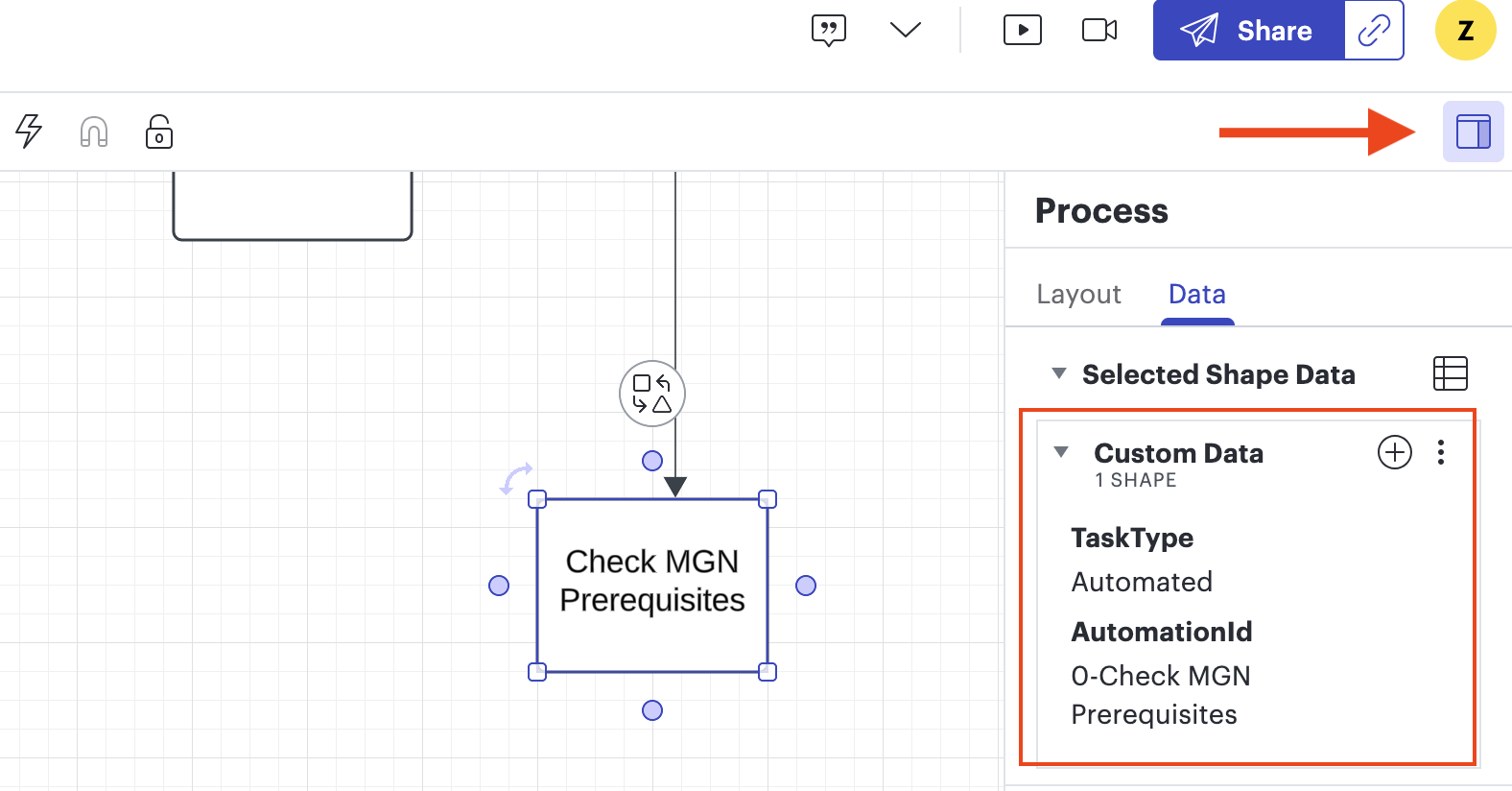

               Configuração automatizada de tarefas do Lucid Chart



4. Definir nome do modelo

   1. Renomeie a guia do diagrama para o nome do modelo desejado

5. Salvando e exportando

   1. Arquivo → Exportar → CSV de dados de forma

6. Fazendo o upload para o CMF

   1. Faça login no portal CMF

   2. Navegue até “Modelos de funil” na barra de navegação esquerda

   3. Clique em “Ações” e selecione “Importar”

      Ação de modelos de pipeline → Importar



   4. Escolha seu arquivo lucid salvo

   5. Clique em “Enviar” para concluir a importação

      Modelo Importar Enviar



Depois que a importação do Lucid estiver concluída

1. Um novo modelo será criado em Modelos de pipeline

2. Para ver como os atributos do diagrama são convertidos em CMF:

   • Localize seu modelo recém-criado na lista de modelos de pipeline

   • Clique no modelo para abri-lo

   • Você verá uma representação visual do seu fluxo de trabalho no Editor visual de tarefas

     Editor visual de tarefas do modelo de pipeline



   • Cada forma do seu diagrama agora é uma tarefa no CMF

   • Clique em uma tarefa para ver seus detalhes:

     • Os nomes das tarefas correspondem aos rótulos que você deu formas

     • Para tarefas automatizadas, você verá o AutomationID atribuído no menu suspenso Scripts.

       Edição de tarefa do modelo de pipeline
