Como montar em rack o seu equipamento de hardware e conectá-lo à alimentação

Depois de tirar o Storage Gateway Hardware Appliance da embalagem, siga as instruções contidas na caixa para montar o servidor no rack. O dispositivo tem um formato de 1U e cabe em um rack padrão de 19 polegadas compatível com a Comissão Eletrotécnica Internacional (IEC).

Para instalar e configurar o dispositivo de hardware, você precisa dos seguintes componentes:

  • Cabos de alimentação: 1 (necessário); 2 (recomendado).

  • Cabeamento de rede compatível (dependendo de qual placa de interface de rede, NIC, está incluída no dispositivo de hardware). O módulo óptico Twinax Copper DAC, SFP+ (compatível com Intel) ou transceptor de cobre SFP para Base-T.

  • Teclado e monitor, ou uma solução de switch de teclado, vídeo e mouse (KVM).

Dimensões do dispositivo de hardware

dimensões do dispositivo de hardware, incluindo suportes de montagem e moldura.
Para conectar o dispositivo de hardware à rede
nota

Antes de executar o procedimento a seguir, verifique se você atende a todos os requisitos para o Storage Gateway Hardware Appliance como descrito em Requisitos de rede e firewall para o Storage Gateway Hardware Appliance.

  1. Conecte um cabo de alimentação para cada uma das duas fontes. É possível conectar a apenas uma fonte de alimentação, mas recomendamos ligações com ambras as fontes.

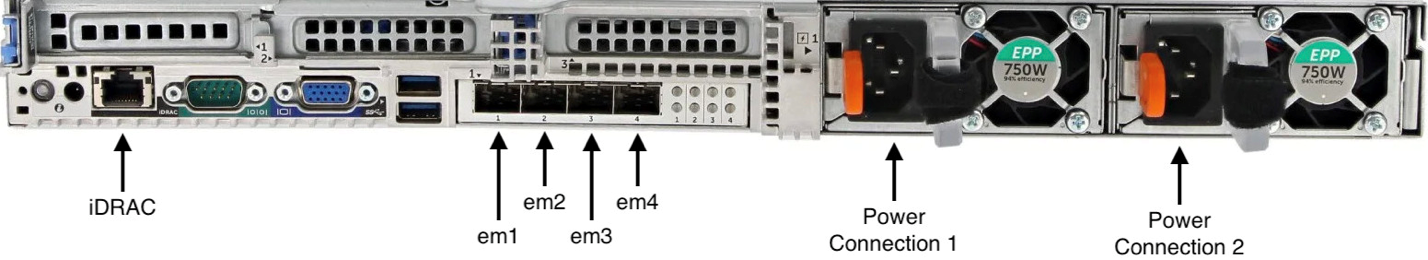

    Na imagem a seguir, você pode ver o dispositivo de hardware com diferentes conexões.

    parte traseira do dispositivo de hardware com etiquetas de rede e conector de alimentação.

  2. Conecte um cabo Ethernet à porta em1 para garantir conexão permanente à Internet. A porta em1 é a primeira das quatro portas de rede física na parte traseira, da esquerda para a direita.

    nota

    O dispositivo de hardware não é compatível com o entroncamento de VLAN. Configure a porta de switch à qual você está conectando o dispositivo de hardware como uma porta de VLAN não truncada.

  3. Conecte o teclado e o monitor.

  4. Pressione o botão Power (Ligar no painel frontal, conforme mostrado na imagem a seguir.

    dispositivo de hardware frontal com etiqueta de botão liga/desliga.

Depois que o servidor é inicializado, o console de hardware é exibido na tela. O console de hardware apresenta uma interface de usuário específica AWS que você pode usar para configurar os parâmetros iniciais da rede. Configure esses parâmetros para conectar o dispositivo à AWS e abrir um canal de suporte para usar o Amazon Web Services Support quando precisar solucionar problemas.

Para trabalhar com o console do hardware, digite o texto no teclado e use as teclas Up, Down, Right e Left Arrow para mover a tela na direção indicada. Use a tecla Tab para percorrer os itens na tela. Em algumas configurações, você pode usar a tecla Shift+Tab para mover sequencialmente para trás. Use a tecla Enter para salvar seleções ou para escolher um botão na tela.

Como definir uma senha pela primeira vez

  1. Para Set Password (Definir senha), digite uma e, em seguida, pressione Down arrow.

  2. Para Confirm (Confirmar), digite novamente e, em seguida, escolha Save Password (Salvar senha).

tela de diálogo de configuração de senha do console do dispositivo de hardware.

Nesse momento você visualiza o console do hardware, que mostra o seguinte:

menu principal do console do dispositivo de hardware mostrando conexões e opções de menu.

Próxima etapa

Como configurar parâmetros de rede
