配置阈值

作为项目所有者，您可以为可视化效果配置阈值，以指示资产属性何时超出其正常操作范围。添加阈值时，即定义规则和颜色。如果某个属性的数据点中至少有一个超过所选时间范围的阈值，则可视化效果将以您选择的颜色显示该属性的图例。您可以选择可视化效果是否以您选择的颜色显示属性的数据。您可以为每个可视化效果添加多个阈值，并选择颜色来表示严重程度。

注意

如果您向可视化效果中添加带有警报的属性，则可视化会自动将警报显示为阈值。

以下示例中的阈值表示风力发电场的总输出功率低于 30,000 瓦。由于属性值满足阈值，可视化效果将图例显示为绿色。

当多个阈值应用于一个数据点时，Monito SiteWise r 使用以下规则来选择要显示的阈值颜色：

• 如果数据点为正数或零，则可视化效果将显示具有最大值的阈值的颜色。

• 如果数据点为负，则可视化效果将显示具有最大负值的阈值的颜色。

• 如果数据点满足多个具有相同值的阈值，则可视化效果将显示您上次添加的阈值的颜色。

注意

SiteWise Monitor 会对可视化中的数据点进行四舍五入，但使用实际值与阈值进行比较。考虑一个示例，其中一个数据点的值为 5.549。此数据点显示为 5.55，但该数据点不符合检查数据点大于或等于 5.55 的阈值。

向可视化项添加阈值

作为项目所有者，您可以为每个可视化效果定义阈值。

注意

您最多可以为每个可视化添加六个阈值。

要向可视化效果项添加阈值

1. 为要更改的可视化效果选择配置图标。

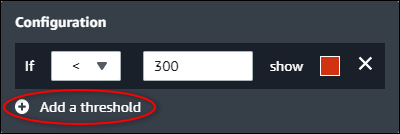

2. 如果可视化已有阈值，请选择添加阈值以添加新的阈值。



3. 选择以下比较运算符之一：

   • < - 突出显示至少有一个数据点小于指定值的属性。

   • > - 突出显示至少有一个数据点大于指定值的属性。

   • ≤ - 突出显示至少有一个数据点小于或等于指定值的属性。

   • ≥ - 突出显示至少有一个数据点大于或等于指定值的属性。

   • = - 突出显示至少有一个数据点等于指定值的属性。

4. 输入阈值，将数据点与指定的运算符进行比较。

5. 选择阈值颜色。对于至少有一个数据点符合阈值规则的属性，可视化效果会以这种颜色显示属性图例。启用颜色违规值时，可视化还会为符合阈值规则的数据着色。您可以使用颜色选择器、输入十六进制颜色代码或输入颜色分量值。

6. （可选）切换颜色违规值。启用此选项后，当数据达到阈值时，可视化会以彩色显示数据。

7. 编辑完控制面板后，选择保存控制面板以保存所做的更改。控制面板编辑器关闭。如果您尝试关闭包含未保存更改的控制面板，系统会提示您保存更改。

从可视化中移除阈值

作为项目所有者，如果您不再需要阈值，可以从可视化中删除。

要从可视化效果中删除阈值

1. 为要更改的可视化效果选择配置图标。

2. 选择要移除的阈值的 X 图标。



3. 编辑完控制面板后，选择保存控制面板以保存所做的更改。控制面板编辑器关闭。如果您尝试关闭包含未保存更改的控制面板，系统会提示您保存更改。
