为节点接口设计映射

本部分面向负责设计 MediaLive Anywhere 工作流程的视频工程师。

在每个集群中，您必须设计一组映射。在确定网络和设计集群之后，必须设计这些映射。您必须决定处理编码器流量的每个网络的映射。您无需为管理网络创建映射。

关于接口映射

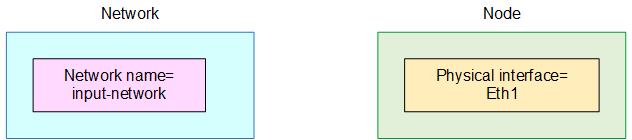

每个映射将一个网络连接到处理该网络流量的节点网络接口。例如，可能存在将输入网络连接到输入流量的节点网络接口的映射。

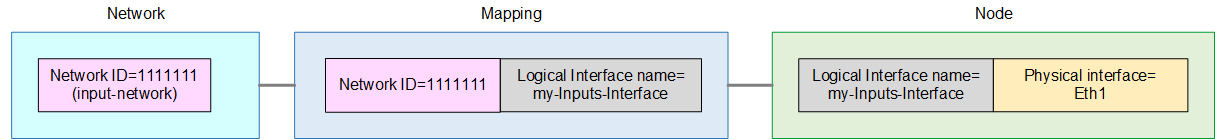

映射的工作原理如下图所示。映射（蓝框）由两条信息组成：网络 ID 和您分配的逻辑接口名称。该映射将网络（粉色方框）连接到物理接口（黄色方框）。

必须为集群中的每个网络设计一个映射。您不必为每个节点创建一个映射。相反，所有节点中相似的物理接口共享相同的映射。例如，输入流量的物理接口都共享相同的映射。

设计映射的程序

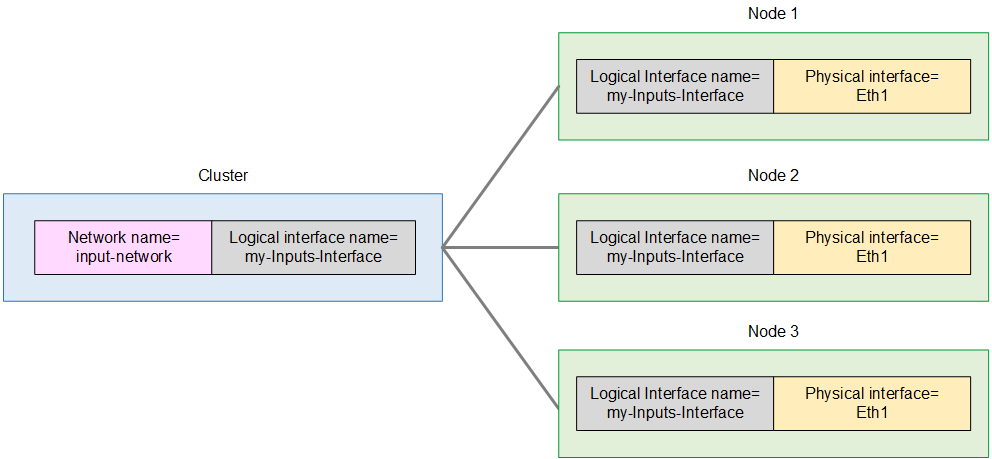

您将在集群（上图中的蓝框）中创建映射。然后，在每个节点（每个绿色方框）中，您将创建第二个映射，将每个逻辑接口名称分配给相应的节点接口。

1. 为网络指定名称（上面的粉色方框）。

2. 为每个网络的逻辑接口指定名称（上面的灰色方框）。

   请记住，名称字段区分大小写。列出这些名称，并确保在以后创建网络和逻辑接口名称时使用这些准确的名称。

3. 将网络与每个节点中相应的物理接口配对。名称可能是旧样式（例如 Eth1）或新样式（例如 eno5555）。

   通常，所有节点上的接口位置都相同。但是它们可能会有所不同。在下面的示例中 CL-A，节点 3 使用 Eth2 和 Eth3。

4. 对每个集群重复这些步骤。

你应该得到一个像下面这样的列表。此列表使用如中所示的群集和节点将组组织成集群。注意以下几点：

• 在此示例中，集群 CL-A 和集群 CL-B 共享相同的两个网络。在您的部署中，集群可能无法共享网络。

• 在此示例中，您为两个集群中的逻辑接口分配了相同的名称。但是你可以指定不同的名字。

集群名称	网络名称	逻辑接口名称	节点 1 的相应物理接口	节点 2	节点 3	节点 4
CL-A	输入网络	我的-Inputs-Interface	Eth1	Eth1	Eth2	Eth1
	输出网络	我的-Outputs-Interface	Eth2	Eth2	Eth3	Eth2

集群名称	网络名称	逻辑接口名称	节点 1 的相应物理接口	节点 2	节点 3
CL-B	输入网络	我的-Inputs-Interface	Eth1	Eth1	Eth2
	输出网络	我的-Outputs-Interface	Eth2	Eth2	Eth3

您将按如下方式使用这些信息：

• 网络名称：创建每个网络时分配此名称。

• 集群名称：创建每个集群时分配此名称。

• 逻辑接口名称：分配此名称以在创建每个集群时填写接口映射字段。

• 物理接口：在创建节点时，您将输入此信息以填写节点接口映射字段。
