安装 Amazon One 设备 I/O 集线器以实现安全访问

带有 I/O 集线器的 Amazon One 设备是 Amazon One Enterprise 系统不可或缺的一部分，旨在增强各种环境的安全性并简化访问控制。该设备利用生物识别手掌识别为用户提供安全的非接触式身份验证，非常适合在办公楼、受限入口或需要无缝访问管理的设施等高度安全的区域中使用。I/O 集线器充当设备和现有安全基础设施之间的桥梁，可实现与门锁、警报器和其他门禁系统的通信。

本节提供安装带有 I/O Hub 的 Amazon One 设备的位置要求和 step-by-step说明。适当的准备和安装是确保系统安全高效运行的关键，为用户提供流畅、可靠的体验。

安装带有 I/O Hub 的 Amazon One 设备的先决条件和准备工作

在开始安装之前，请确保满足以下条件，以确保安全、可靠和有效的设置：

仅限室内使用：带有 I/O 集线器的 Amazon One 设备专为室内使用而设计。确保将其安装在适当的环境中。
以太网供电 (PoE++)：如果使用以太网供电 (PoE++)，请验证是否有 IEEE 802.3bt（类型 3）6 类 PoE++ 交换机（末端）或注入器（中跨度）可用。PoE++ 来源必须经过上市或认证，并且符合 IEC 62368-1 标准。重要的是，PoE++ 源必须与设备位于同一建筑物内。仅在 AOE 设备上使用经批准的 PoE++ 来源。

15V 直流电源输入：如果您使用的是 15V 直流电源输入，请确保仅使用 NEC 2 级或功率受限、经批准的电源。电源必须列出或通过安全认证。有关更多详细信息，请参阅下面的 “可选 DC” 部分。

必要工具

剥线钳
#2 十字螺丝刀
0.5 毫米 x 2 毫米平头螺丝刀

包含在带有 I/O 集线器的 Amazon One 设备中

2x 6 位接线端子台连接器
直流插头连接器
72 英寸电源/数据线

确认这些先决条件后，您就可以继续安装过程，确保使用 I/O Hub 安全高效地设置您的 Amazon One 设备。适当的准备工作将有助于确保设备按预期运行，并顺利集成到您的安全访问系统中。

为您的 Amazon One 设备安装 I/O 集线器

从包装中取出带有 I/O Hub 的 Amazon One 设备。
将 I/O 集线器固定在所需位置。

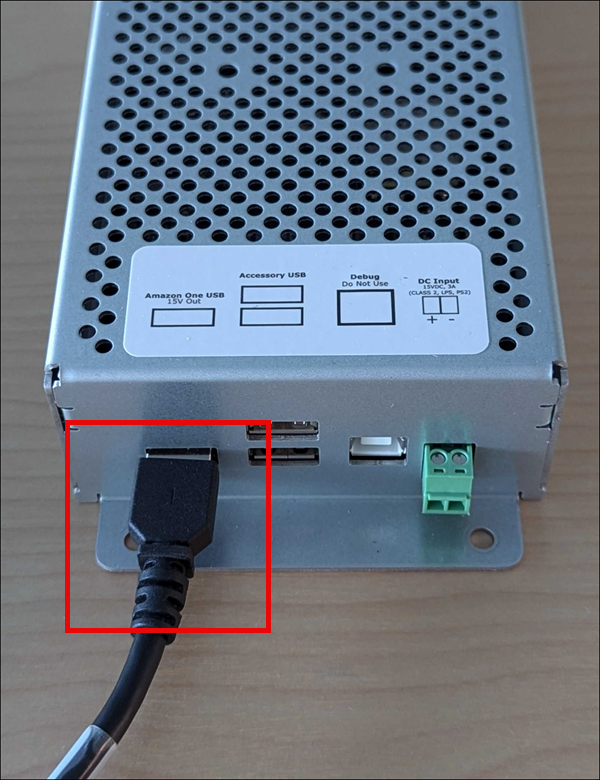

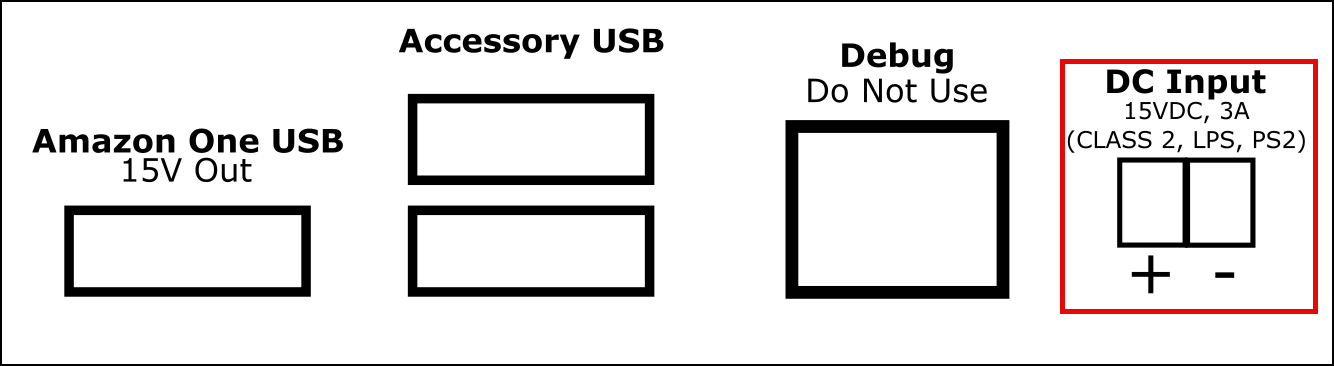

将 Amazon One USB 电缆插入 I/O 集线器端口。

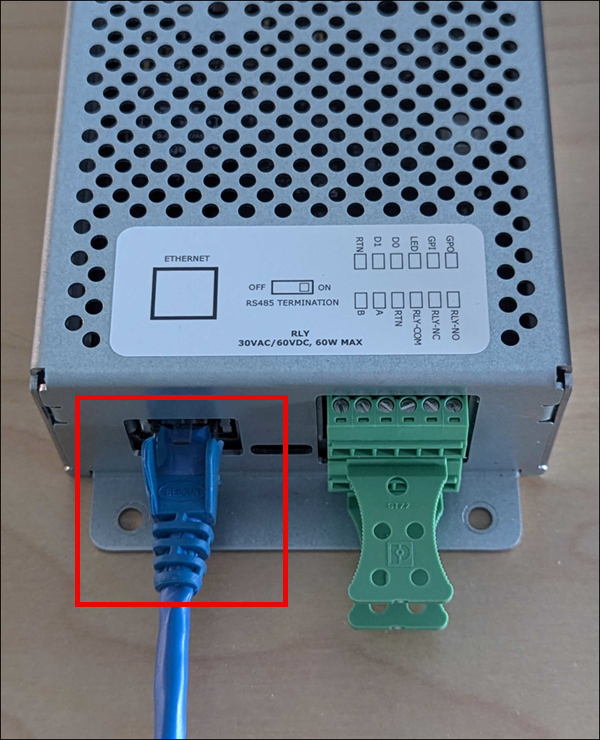

要获得 POE++ 电源，请将 POE++ 电源上的以太网电缆插入 I/O 集线器端口。

可选：有关直流电源，请参阅下面的 “安装直流接线” 部分。

连接您的 Amazon One 设备的 I/O 集线器

安装滴水环，以避免液体意外顺着电源线流入 I/O 集线器。

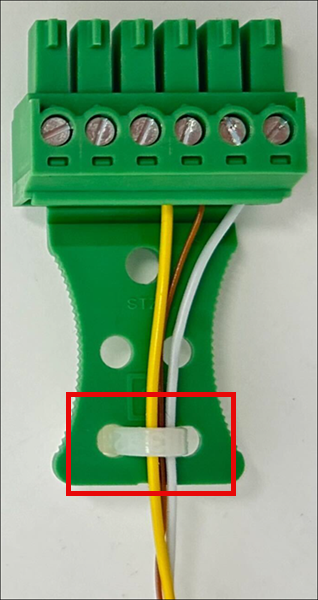

安装应力消除夹以保护电线免受损坏或应力，如下图所示。

将接线板插头插入 I/O 集线器。

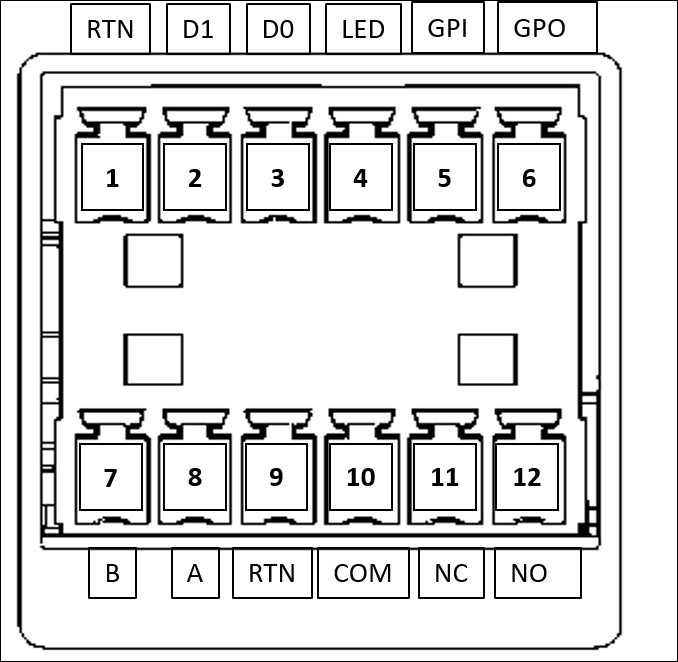

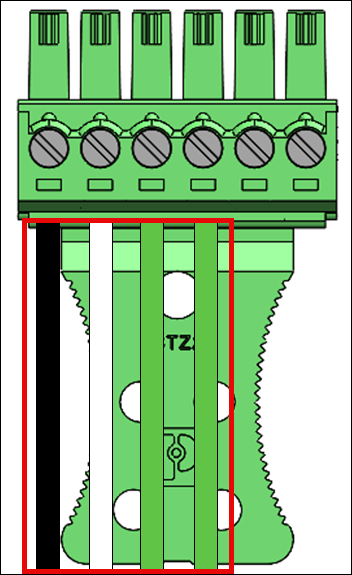

通过接线端子插头仅插入应用所需的电线。请参阅以下接线表和示意图。

连接

Pin	Connection	描述	使用
1	RTN	信号返回	韦根接地 — 黑线
2	D1	Wiegand D1	韦根数据 1 — 白线
3	D0	Wiegand D0	韦根数据 0 — 绿线
4	导致了	Wiegand LED	韦根 LED — 可选

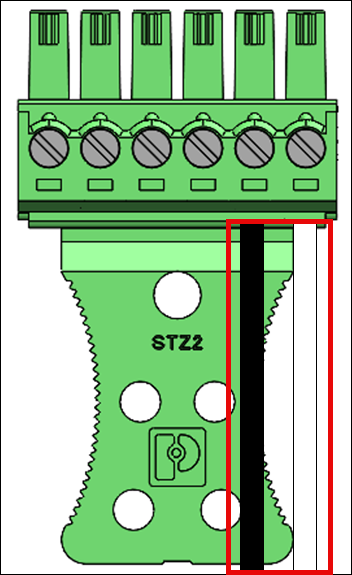

5	GPI	通用输入	数字输入信号-可选
6	GPO	通用输出	数字输出信号-可选

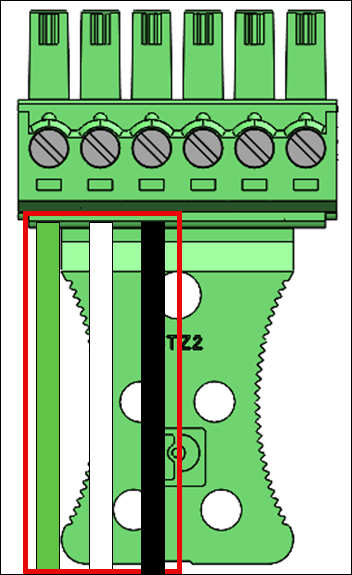

7	B	RS485_b/D0/Data	OSDP D0 — Green wire
8	A	RS485_A/D1/Clock	OSDP D1 — 白线
9	RTN	信号返回	OSDP 回归 — 黑线

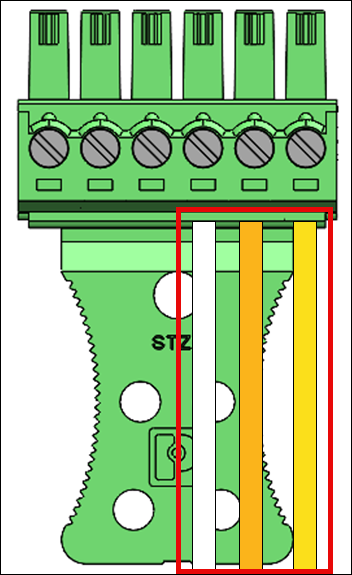

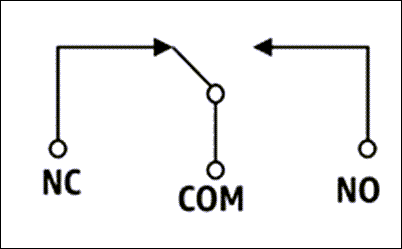

10	COM	继电器共用	触点继电器常用 — 白线
11	NC	继电器常闭	触点继电器常闭 — 橙线
12	NO	继电器常开	触点继电器常开 — 黄线
