安装可壁挂的 Amazon One 设备

壁挂式 Amazon One 设备是一款多功能、紧凑的生物识别系统，旨在为各种环境中的用户提供无缝的非接触式体验。它使用先进的手掌识别技术进行安全访问或支付，非常适合零售空间、办公室入口等人流量大的场所。

本节概述了安装壁挂式 Amazon One 设备的必要位置要求和详细步骤，以确保最佳性能和安全性。

安装壁挂式 Amazon One 设备的先决条件和准备工作

在开始安装之前，请确保满足以下条件，以保证设备有效运行并在您的空间内正确设置：

  • 仅限室内使用：壁挂式 Amazon One 设备仅供室内使用，因此请确保将其安装在适当的环境中。

  • 墙壁要求：墙壁必须处于水平状态，以确保设备的正确对齐和功能。

  • 安装高度：安装后，壁挂支架的顶部应与地面不超过 44-46 英寸，以确保用户易于使用。

  • 电缆管理：确保所有多余的电缆都布线在壁挂支架后面并牢固固定，以防止损坏或混乱。

  • 以太网供电 (PoE++)：如果使用以太网供电 (PoE++)，请验证是否有 IEEE 802.3bt（类型 3）6 类 PoE++ 交换机（末端）或注入器（中跨度）可用。PoE++ 来源必须经过上市或认证，并且符合 IEC 62368-1 标准。重要的是，PoE++ 源必须与设备位于同一建筑物内。仅在 AOE 设备上使用经批准的 PoE++ 来源。

  • 15V 直流电源输入：如果使用 15V 直流电源输入，请确保仅使用 NEC 2 级或经功率限制批准的电源。电源必须列出或通过认证，以确保安全性和兼容性。

必要工具

  • 如果需要墙锚，则使用 1/4 英寸的干墙钻头或砖石钻头

  • 剥线钳

  • 7/64” 钻头用于钻导向孔

  • #2 十字螺丝刀

  • 0.5 毫米 x 2 毫米平头螺丝刀

  • T12 安全 Torx 驱动程序

  • 铅笔

  • 级别

包含在壁挂式的 Amazon One 设备中

  • 6x #8 石膏板锚

  • 6x #8 -32 1 英寸长的螺丝

  • 2x #6 -32 1 英寸机用螺丝

  • 2x 6 位接线端子台连接器

  • 2 个 Torx Security m4x10 平头螺丝

确认这些先决条件后，您可以继续执行安装步骤，以安全地安装和配置壁挂式 Amazon One 设备。

为您的 Amazon One 设备安装壁挂式安装板

  1. 从包装中取出您的 Amazon One 设备。

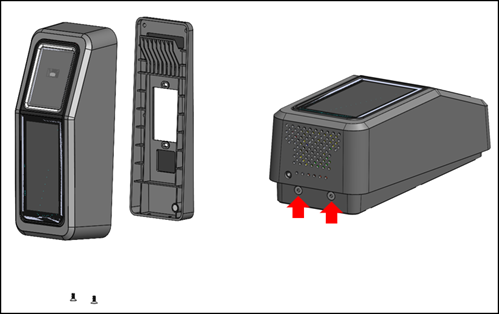

  2. 拆下底部的两颗 Torx 安全螺丝，将安装板与 Amazon One 设备分开。

    Systems Manager Torx 螺丝。

  3. 将安装板放在墙上的所需位置。使用支架作为模板来标记外面的六个螺丝孔，如下图所示。

    （可选）如果安装位置有单个排气箱可用，请执行以下操作：

    • 将随附的 #6 -32 机器螺丝穿过长方形孔，将板块松散地安装到帮派箱上。

    • 确保安装板处于水平状态。

    • 使用安装板作为模板，用铅笔标记六个螺钉位置。你可以使用长方形孔和 #6 -32 螺钉作为安装板的额外支撑。请勿使用 #6 -32 螺钉位置作为安装墙板的主要方式。

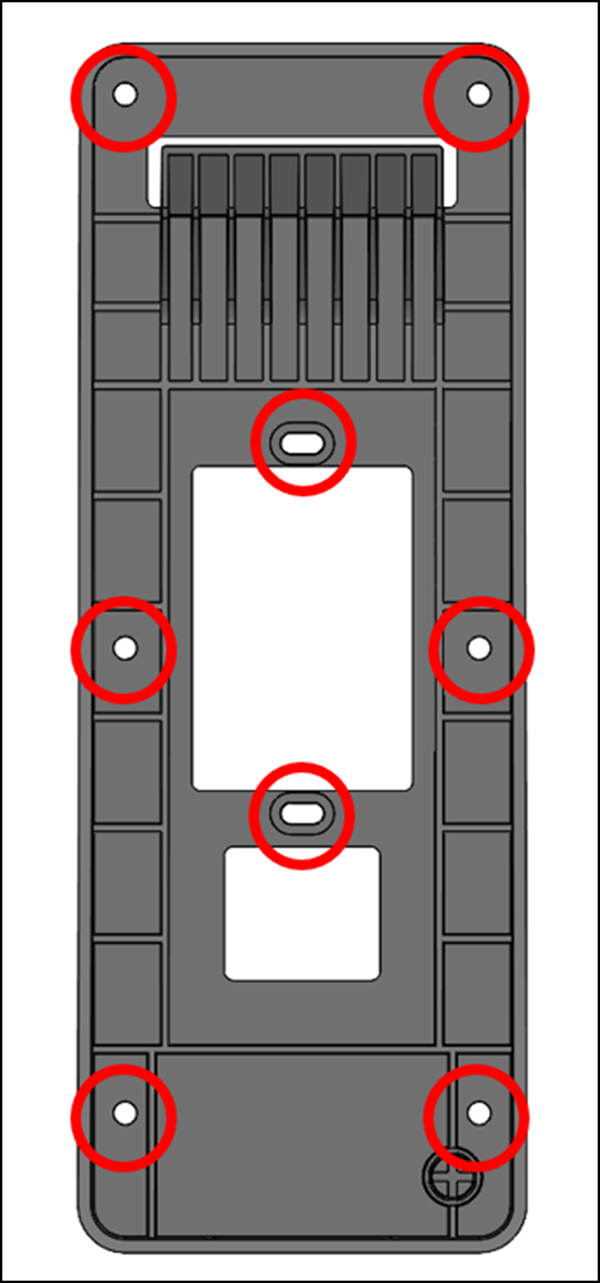

    带螺丝孔的 Systems Manager 壁挂支架。

  4. 如果安装在灰泥、石膏板、砖块或混凝土表面上，请在每个标记的位置钻1/4英寸的孔，然后通过将墙锚压入孔中直到锚与墙壁齐平来安装墙锚。

    如果安装在木质表面上，则不需要锚固件，在标记的位置只需要7/64英寸的导向孔。

  5. 在锚点位置使用 #8 木螺丝将墙板松散地固定在墙上。

  6. 所有紧固件安装到位后，确保安装板处于水平状态。

  7. 拧紧螺丝，将安装板固定在墙上。

连接您的壁挂式 Amazon One 设备

您可以使用 OSDP 和 Weigand 访问控制协议配置 Amazon One 设备。为了简化安装，Amazon One 设备使用了接线端子连接器（Mfg P/N：Phoenix Contact 1767694）。您还可以选择将 Amazon One 设备配置为使用内部继电器或通用输入和输出连接直接控制外部设备。

  1. 要为您的应用确定合适的接线配置，请参阅下图和连接表。

    有关信号的详细电气特性，请参阅接线说明。

    连接

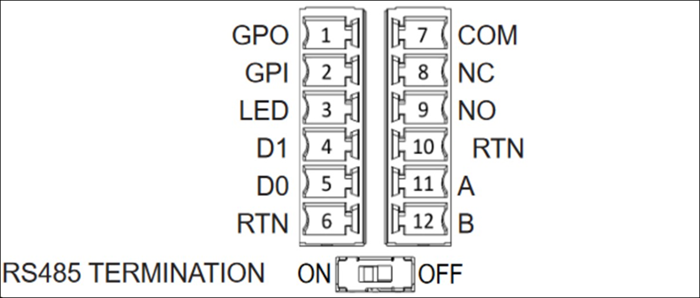

    Pin diagram showing RS485 termination with GPO, GPI, LED, D1, D0, RTN, COM, NC, NO, A, and B connections.
    Pin Connection 描述 使用
    1 GPO 通用输出 数字输出信号-可选
    2 GPI 通用输入 数字输入信号-可选
    3 导致了 Wiegand LED 韦根 LED — 可选
    4 D1 Wiegand D1 韦根数据 1 — 白线
    5 D0 Wiegand D0 韦根数据 0 — 绿线
    6 RTN 信号返回 Wiegand Ground — 黑线
    7 Com 继电器共用 触点继电器常用 — 白线
    8 NC 继电器常闭 触点继电器常闭 — 橙线
    9 NO 继电器常开 触点继电器常开 — 黄线
    10 RTN 信号返回 OSDP 回归 — 黑线
    11 A RS485_A/D1/Clock OSDP D1 — 白线
    12 B RS485_b/D0/Data OSDP D0 — Green wire

  2. 安装电线时，从电线末端剥掉 3mm-5mm。

  3. 将电线剥掉的一端插入所需的端子位置。

  4. 使用一字螺丝刀，顺时针转动端子固定螺丝，将电线夹紧直至其紧固。不要过度拧紧。

  5. 紧固后，轻轻地拉动电线以确保其固定到位。

  6. 完成必要的连接后，将插头插入 Amazon One 设备接线板的相应插座中。

  7. 将 Cat6 以太网电缆插入 RJ45 插孔。

  8. 放置 Amazon One 设备，使墙板上的挂钩滑入设备背面的开口中。

  9. 确保电缆没有卡在设备和安装板之间，然后让设备旋转并固定到位。

  10. 用两颗 Torx Security m4x10 平头螺丝将你的 Amazon One 设备固定在安装板上。

  11. 用手拧紧螺丝。不要过度收紧。

连接壁挂式 Amazon One 设备

仅为您的应用安装所需的电线。

韦根连接

  • 将蓝线插入引脚 3 (LED)。

  • 将白线插入引脚 4 (D1)。

  • 将绿色电线插入引脚 5 (D0)。

  • 将黑线插入引脚 6 (RTN)。

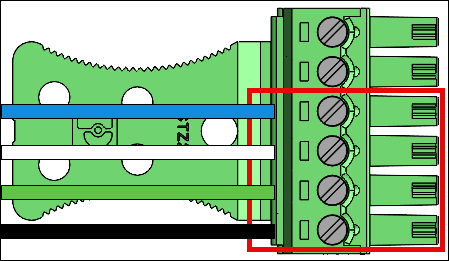

Systems Manager 韦根连接图

韦根输出接线

Pin Connection 描述 使用
3 导致了 Wiegand LED 韦根 LED 输入 — 可选 (5V TTL)
4 D1 Wiegand D1 Wiegand D1 输出 (5V TTL)
5 D0 Wiegand D0 Wiegand D0 输出 (5V TTL)
6 RTN 信号返回 韦根 GND 参考文献

如果设备是线路上的最后一台设备，请将 RS485 终端开关 “打开”。该开关激活线路上的 120 欧姆电阻器端接。

RS485 连接

  • 将黑线插入引脚 10 (RTN)。

  • 将白线插入引脚 11 (A)。

  • 将绿色电线插入引脚 12 (B)。

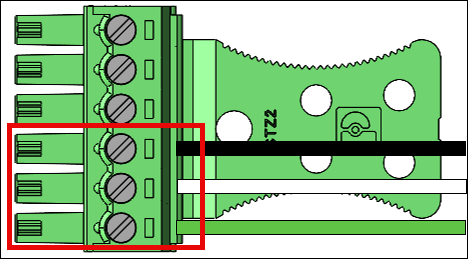

Systems Manager RS485 连接图

RS485 接线

Pin Connection 描述 使用
10 RTN 信号返回 地面
11 A RS485_A/D1/Clock RS485 同相信号
12 B RS485_b/D0/Data RS485 反转信号

中继连接

  • 将白线插入引脚 7 (COM)。

  • 将橙色电线插入引脚 8 (NC)。

  • 将黄线插入引脚 9（否）。

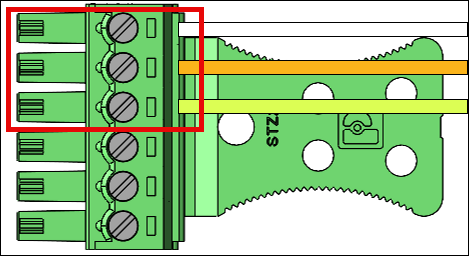

Systems Manager 中继连接图

继电器接线

Pin Connection 描述 使用
7 COM 继电器共用 触点继电器常用 — 白线
8 NC 继电器常闭 触点继电器常闭 — 橙线
9 NO 继电器常开 触点继电器常开 — 黄线

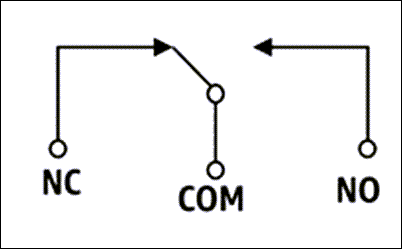

Systems Manager 电气图

继电器应按照规定的安全额定值运行 30VAC/60VDC，最大 60W。

数字输入/输出连接

  • 将蓝线插入引脚 1 (GPO)。

  • 将蓝线插入引脚 2 (GPI)。

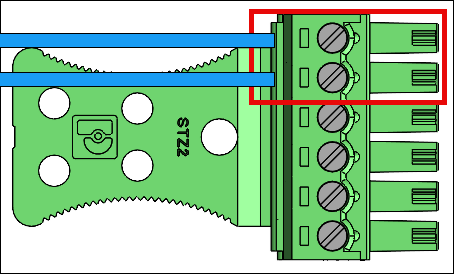

Systems Manager 数字输入和输出连接

数字输入/输出接线

Pin Connection 描述 使用
1 GPO 通用输出 数字输出信号 (5V)
2 GPI 通用输入 数字输入信号 (3.6V — 5V)

  • 数字输入/输出连接应按所列方式运行。

安装您的 Amazon One 设备后，就可以激活设备了。
