Outposts 机架的场地要求
Outpost 站点是您的 Outpost 运行所在的物理位置。站点仅在部分国家和地区可用。有关更多信息，请参阅 rac AWS Outposts k FAQs
本页介绍了 Outposts 机架的要求。如果要安装聚合、核心、边缘 (ACE) 机架，则您的站点还必须满足中列出的要求前哨机ACE架的场地要求。
有关 Outpost 服务器的要求，请参阅 AWS Outposts 服务器用户指南中的 Outpost 服务器的站点要求。
设施
如下是机架的设施要求。
-
温度和湿度 - 环境温度必须介于 41°F (5°C) 到 95°F (35°C) 之间。相对湿度必须介于 8% 到 80% 之间，无冷凝。
-
气流 - 机架从前通道吸入冷空气，再将热空气排到后通道。机架位置必须至少提供每分钟 kVA 立方英尺 () CFM 的 145.8 倍的气流。
-
装载底座 - 装载底座必须能够容纳高 94 英寸（239 厘米）、宽 54 英寸（138 厘米）、深 51 英寸（130 厘米）的机架箱。
-
重量支撑 — 重量因配置而异。您可以在机架点负载上找到订单摘要中为您的配置指定的重量。机架安装位置和通往该处的路径必须能够支撑指定的重量。这包括沿途的任何货运和标准电梯。
-
间隙 - 机架高度为 80 英寸（203 厘米），宽度为 24 英寸（61 厘米），深度为 48 英寸（122 厘米）。任何门口、走廊、转弯、坡道和电梯都必须提供足够的间隙。在最后的静止位置上，Outpost 必须有一个 24 英寸（61 厘米）宽 x 48 英寸（122 厘米）深的区域，以及额外的 48 英寸（122 厘米）前部间隙和 24 英寸（61 厘米）后部间隙。Outpost 需要的最小总面积为 24 英寸（61 厘米）宽 x 10 英尺（305 厘米）深。

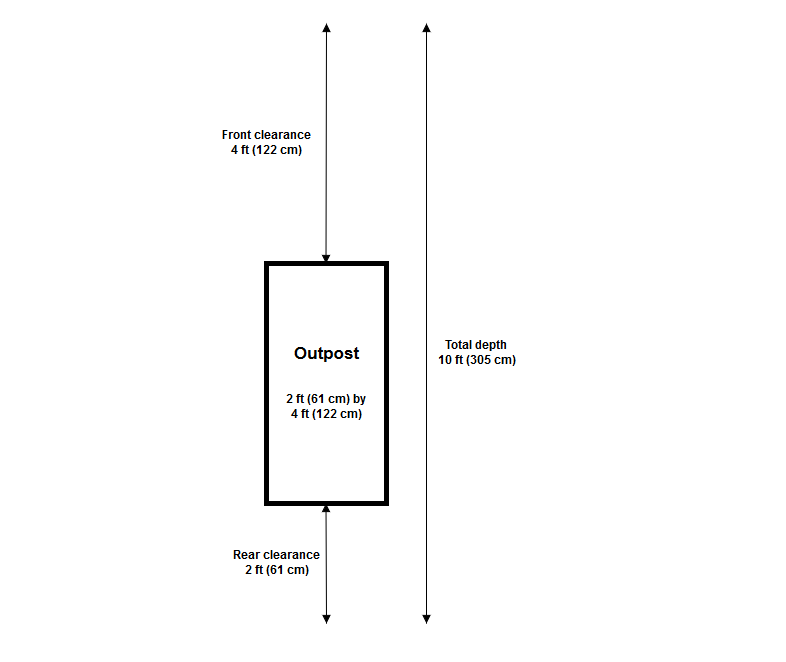

下图显示了 Outpost 需要的最小总面积，包括间隙在内。
-
抗震支撑 — 在法规或法规要求的范围内，您将为机架在设施中安装和维护适当的抗震锚固和支撑。 AWS 提供地板支架，可为所有 Outposts 机架提供高达 2.0G 的地震活动保护。
-
接合点 — 我们建议您在机架位置提供键合线/点，以便 AWS经过认证的技术人员可以在安装过程中粘合机架。
-
设施访问权限 — 您不得以对进入、维修或移除前哨基地 AWS 的能力产生负面影响的方式更改设施。
-
海拔高度 - 安装机架的房间的海拔高度必须低于 10,005 英尺（3,050 米）。
联网
如下是机架的网络要求。
-
提供速度为 1Gbps、10Gbps、40Gbps 或 100Gbps 的上行链路。
有关服务链路连接的带宽建议，请参阅 Bandwidth recommendations。
-
提供带朗讯连接器 (LCSMF) 的单模光纤 ()、多模光纤 (MMF) 或 MMF OM4 LC。
-
提供一到两台上游设备，可以是交换机或路由器。我们建议提供两台设备来获得高可用性。
网络就绪性核对清单
在收集 Outpost 配置的信息时，您可以参考这份核对清单。这包括LAN、、WAN、Outpost 和本地交通目的地之间的任何设备，以及该 AWS 地区的目的地。
上行链路速度和端口
一台 Outpost 具有两个 Outpost 网络设备，连接到您的本地网络上。每一设备能够支持的上行链路数量取决于您的带宽需求和路由器的支持能力。有关更多信息，请参阅 物理连接。
以下列表根据上行链路速度显示了每一 Outpost 网络设备支持的上行链路端口数量。
- 1 Gbps
-
1、2、4、6 或 8 个上行链路
- 10 Gbps
-
1、2、4、8、12 或 16 个上行链路
- 40 Gbps 或 100 Gbps
-
1、2 或 4 个上行链路
光纤
支持以下光纤类型：
-
带朗讯连接器 (LCSMF) 的单模光纤 ()
-
多模光纤 (MMF) 或MMFOM4带有 LC
根据上行链路速度和您选择的光纤类型，支持以下光纤标准。
| 上行链路速度 | 光纤类型 | 光纤标准 |
|---|---|---|
|
1 Gbps |
SMF |
– 1000Base-LX |
|
1 Gbps |
MMF |
– 1000Base-SX |
|
10 Gbps |
SMF |
— 10 GBASE-IR — 10 GBASE-LR |
|
10 Gbps |
MMF |
— 10 GBASE-SR |
|
40Gbps |
SMF |
— 40 GBASE-IR4 (LR4L) — 40 GBASE-LR4 |
|
4 x 10 Gbps 分路应用 |
MMF |
— 40 GBASE-ESR4 — 40 GBASE-SR4 |
|
100 Gbps |
SMF |
— 100G PSM4 MSA — 100 GBASE-CWDM4 — 100 GBASE-LR4 |
|
4 x 25 Gbps 分路应用 |
MMF |
— 100 GBASE-SR4 |
Outpost 和您的网络之间需要链路聚合控制协议 (LACP)。必须将动态LAG与配合使用LACP。
每台 Outpost 网络设备VLANs都需要满足以下条件。有关更多信息，请参阅 虚拟 LANs。
| Outpost 网络设备 | 服务链接 VLAN | 本地网关 VLAN |
|---|---|---|
|
#1 |
有效值：1-4094 |
有效值：1-4094 |
|
#2 |
有效值：1-4094 |
有效值：1-4094 |
对于每台 Outpost 网络设备，您可以选择对服务链路和本地网关使用相同VLANs还是不同VLANs的。但是，我们建议每台 Outpost 网络设备与其他 Outpost 网络设备VLAN不同。有关更多信息，请参阅链路聚合和虚拟LANs。
另外，还建议您使用冗余的第 2 层连接。LACP用于链路聚合，不用于高可用性。LACP不支持在 Outpost 网络设备之间。
两台 Outpost 网络设备都需要服务链路CIDR和本地网关VLANs的 IP 地址和 IP 地址。我们建议为每台带有 /30 或/CIDR31 的网络设备分配一个专用子网。指定要供 Outpost 使用的子网和子网 IP 地址。有关更多信息，请参阅 网络层连接。
| Outpost 网络设备 | 服务链路要求 | 本地网关要求 |
|---|---|---|
|
#1 |
— 服务链接CIDR（/30 或 /31） - 服务链路 IP 地址 |
— 本地网关CIDR（/30 或 /31） - 本地网关 IP 地址 |
|
#2 |
— 服务链接CIDR（/30 或 /31） - 服务链路 IP 地址 |
— 本地网关CIDR（/30 或 /31） - 本地网关 IP 地址 |
网络必须支持 Outpost 和父区域中的服务链接端点MTU之间的 1500 字节。 AWS 有关服务链路的更多信息，请参阅 AWS Outposts 与 AWS 区域的连接。
Outpost 在每个 Outpost 网络设备和您的本地网络设备之间建立外部 BGP (eBGP) 对等会话，以便通过服务链路连接服务链接。VLAN有关更多信息，请参阅 服务链路BGP连接。
| Outpost | 服务链接BGP要求 |
|---|---|
|
您的 Outpost |
— 前哨BGP自治系统编号 (ASN)。2 字节（16 位）或 4 字节（32 位）。来自你的私人ASN范围（64512-65534 或 4200000000-4294967294）。 — 基础架构CIDR（需要 /26，宣传为两个连续的 /27）。 |
| 本地网络设备 | 服务链接BGP要求 |
|---|---|
|
#1 |
— 服务链接BGP对等 IP 地址。 — 服务链接BGP对等体ASN。2 字节（16 位）或 4 字节（32 位）。 |
|
#2 |
— 服务链接BGP对等 IP 地址。 — 服务链接BGP对等体ASN。2 字节（16 位）或 4 字节（32 位）。 |
UDP并且 TCP 443 必须在防火墙中以状态列出。
| 协议 | 源端口 | 源地址 | 目的地端口 | 目标地址 |
|---|---|---|---|---|
|
UDP |
443 |
Outpost 服务链路 /26 |
443 |
Outpost 区域的公有路由 |
|
TCP |
1025-65535 |
Outpost 服务链路 /26 |
443 |
Outpost 区域的公有路由 |
您可以使用 AWS Direct Connect 连接或公共互联网连接将前哨基地连接回该 AWS 地区。对于 Outpost 服务链接连接，您可以在防火墙NAT或PAT边缘路由器上使用或。服务链路的建立始终从 Outpost 发起。
Outpost 建立从每个 Out BGP post 网络设备到本地网络设备的电子对等会话，以便从您的本地网络连接到本地网关。有关更多信息，请参阅 本地网关BGP连接。
| Outpost | 本地网关BGP要求 |
|---|---|
|
您的 Outpost |
— 前哨BGP自治系统编号 (ASN)。2 字节（16 位）或 4 字节（32 位）。来自你的私人ASN范围（64512-65534 或 4200000000-4294967294）。 — CIDR 要做广告的 CoIP（公共或私人，最低 /26）。 |
| 本地网络设备 | 本地网关BGP要求 |
|---|---|
|
#1 |
— 本地网关BGP对等 IP 地址。 — 本地网关BGP对等体ASN。2 字节（16 位）或 4 字节（32 位）。 |
|
#2 |
— 本地网关BGP对等 IP 地址。 — 本地网关BGP对等体ASN。2 字节（16 位）或 4 字节（32 位）。 |
Power
Outpost 电源架支持以下三种电源配置：5 kVA、10 kVA 或 15 kVA。电源架的配置取决于 Outpost 容量的总功耗。例如，如果您的 Outpost 资源的最大功耗为 9.7 kVA，则必须提供 10 kVA 的电源配置：4 x L6-30P 或 IEC3 09，2 个降至 S1，2 个降压到 S2 以获得冗余的单相电源。下方第二张表格中列出了三种电源配置。
要查看不同 Outpost https://console.aws.amazon.com/outposts/
| 要求 | 规范 |
|---|---|
|
交流线路电压 |
单相 208 到 277VAC；50 或 60 Hz 三相：
|
|
功耗 |
5 kVA (4 kW)、10 kVA (9 kW) 或 15 kVA (13 kW) |
|
交流保护（上游断路器） |
对于 1N 输入（非冗余）和 2N 输入（冗余）：30 A、32 A 或 50 A，带 D 曲线或 K 曲线断路器。 仅限于 2N 输入（冗余）：C 曲线、D 曲线或 K 曲线断路器。 不支持 B 曲线或更低规格。 |
|
交流输入类型（插口） |
单相 3xL6-30P、P+P+E、30A 或 3x 0309 P+N+E、32A 插头 IEC6 IP67 三相，Wy e 1x IEC6 0309，3P+N+E，，时钟位置 7，30A 插头或 1 IEC6 x 0309IP67，3P+N+E，，时钟位置 6，32A 插头 IP67 三相，Delta 1-xNon t NEMA wistlock HubbellCS8365C，3P+E，中心接地，50A 插头 注意最佳做法是将IP67插头与IP67插座配对。如果不可能，IP67插头将与IP44插座配对。组合插头和插座的额定值将变为较低的额定值 (IP44)。 |
|
电源线长度 |
10.25 英尺 (3 米) |
|
电源线 - 机架布线输入 |
从机架上方或下方 |
电源架有两个输入，即 S1 和 S2，可以按如下方式进行配置。
| 冗余，单相 | 冗余，三相 | 单相 | 三相 | |
|---|---|---|---|---|
|
5 kVA |
2 x L6-30P 或 IEC3 09；1 个掉到 S1，1 个掉到 S2 |
2 x AH53 0P7WAH532P6W，或CS8365C；1 掉到 S1，1 掉到 S2 |
未提供 |
1 x AH53 0P7W，AH532P6W或者CS8365C；1 掉到 S1 |
|
10 kVA |
4 x L6-30P 或 IEC3 09；2 次掉落到 S1，2 次掉落到 S2 |
2 x L6-30P 或 IEC3 09；2 掉到了 S1 |
||
|
15 kVA |
6 x L6-30P 或 IEC3 09；3 次掉落到 S1，3 次掉落到 S2 |
3 x L6-30P 或 IEC3 09；3 掉到了 S1 |
如果如前所述 AWS 提供的交流电鞭子必须安装备用电源插头，请考虑以下事项：
-
只有客户安排并经过认证的电工才能修改交流电源线来匹配新的插头类型。
-
安装应符合所有适用的国家、州/省和地方安全要求，并根据需要进行电气安全检查。
-
您（客户）应将交流鞭子插头的修改通知您的 AWS 代表。根据要求，您将向提供有关修改的信息 AWS。您还要附上拥有管辖权的机构签发的所有安全检查记录。要求 AWS 员工在设备上操作之前，必须满足这项安装安全验证要求。
订单配送
为了配送订单， AWS 将与您安排日期和时间。您还会收到一份安装前需要查验或提供的物品的核对清单。
AWS 安装团队将在预定的日期和时间到达您的现场。他们会将机架放在确定的位置。您和电工负责完成机架的电气连接和安装。
您必须确保电气安装以及这些安装的任何变更由经过认证的电工按照所有适用法律、法规和最佳实践来完成。 AWS 在对 Outpost 硬件或电气装置进行任何更改之前，您必须获得书面批准。您 AWS 同意提供证明任何变更的合规性和安全性的文件。 AWS 对前哨电气装置或设施电气线路或任何变更造成的任何风险概不负责。您不得对 Outposts 硬件进行任何其他变更。
团队将通过您提供的上行链路为 Outpost 机架建立网络连接，并配置机架的容量。
当您确认您的Outposts机架的亚马逊EC2和亚马逊EBS容量可供使用时，安装即告完成。 AWS 账户
