解决方案 1：在中央网络账户中为单个区域创建 VPC 终端节点

应用场景

您的应用程序映射到不同的业务部门， AWS 区域 出于计费和隔离目的，您希望将它们迁移到同一个业务部门的不同 AWS 目标账户。

挑战

要通过私有网络实现这一目标，您必须在每个目标账户中创建多个 VPC 接口终端节点。这增加了管理开销和维护端点的成本。（参见AWS PrivateLink 定价。）

解决方案

在中央 AWS 网络账户中创建 VPC 终端节点，然后使用 Transit Gateway 连接到目标应用程序账户。

架构

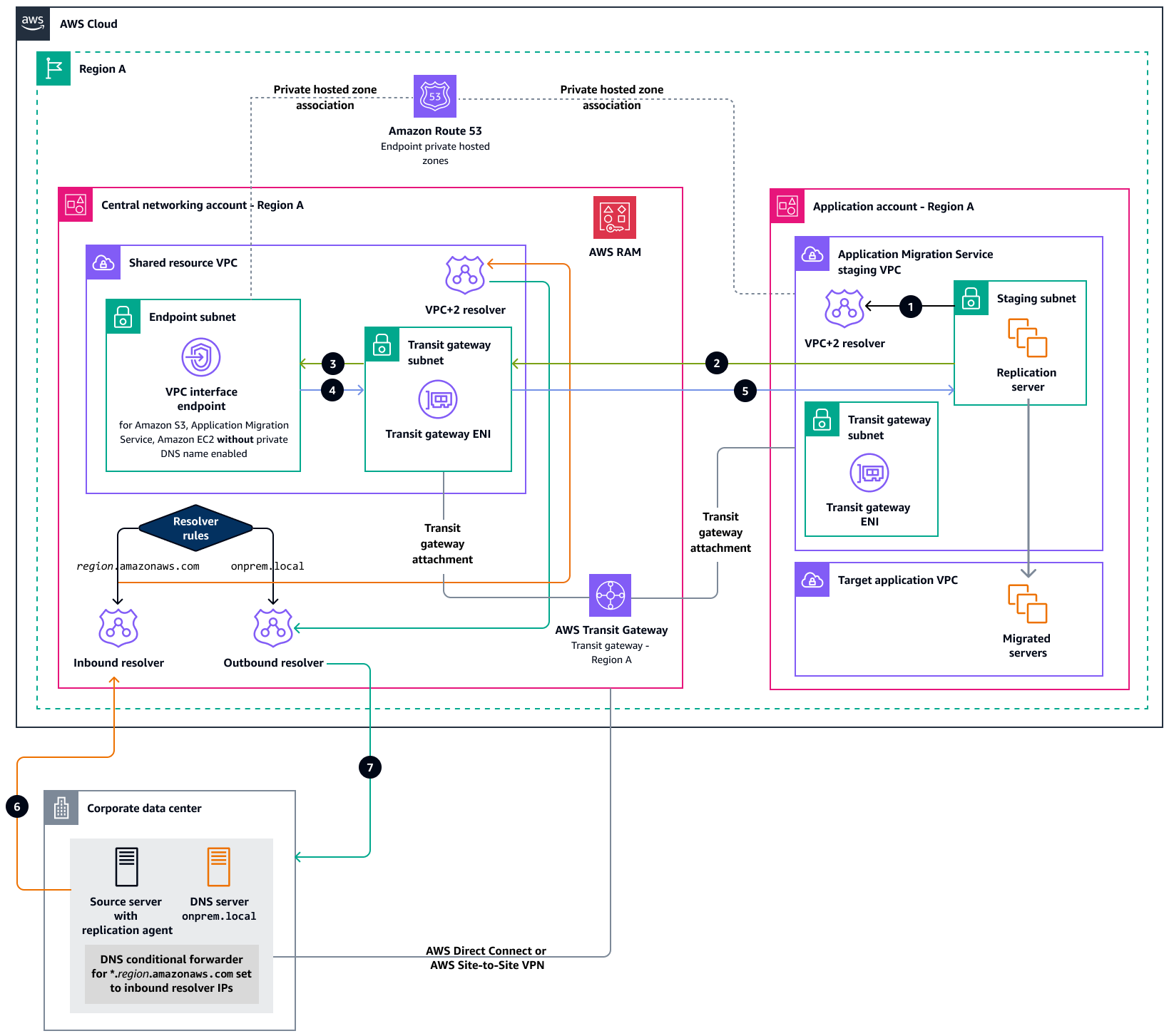

下图说明了此解决方案的架构。

在图中，这些数字表示以下交通流：

1. 需要通过位于中央网络账户 VPC 中的接口终端节点连接到亚马逊 EC2简单存储服务 (Amazon S3)、应用程序迁移服务或亚马逊的亚马逊弹性计算云 (Ama EC2 zon) 实例或应用程序迁移服务复制服务器首先需要通过查询 VPC+2 解析器来解析域名。终端节点私有托管区域与应用程序迁移服务暂存 VPC 关联以完成域解析。

   注意

   对于您与 VPC 关联的每个私有托管区域，解析器都会创建一个规则并将其与 VPC 关联。如果您将私有托管区域与多个托管区域相关联 VPCs，则解析器会将该规则与所有托管区域相关联。 VPCs

2. 当实例知道要连接的私有 IP 时，它会将流量发送到传输网关 ENI。根据中转网关路由表，流量将发送到中转网关并转发到共享资源 VPC。

3. 共享资源 VPC 中的传输网关 ENI 将流量转发到相应的接口终端节点。

4. VPC 终端节点将响应发送回中转网关 ENI。

5. 流量被转发到中转网关。按照传输网关路由表中的指定，流量将发送到分支应用程序迁移服务暂存 VPC。响应由传输网关 ENI 发送到目的地，即 EC2 实例或应用程序迁移服务复制服务器。

6. 位于公司数据中心的客户端应用程序解析表单中的域名<aws_service>.<aws_region>.amazonaws.com（例如，mgn.us-east-1.amazonaws.com）。它将查询发送到其预配置的 DNS 解析器。公司数据中心的 DNS 解析器有一个转发规则，该规则将对amazonaws.com域的任何 DNS 查询指向 Route 53 解析器入站终端节点。Transit Gateway 将查询转发到共享资源 VPC，后者在 Route 53 解析器入站终端节点上转发 DNS 查询。

   Route 53 解析器入站终端节点使用 VPC+2 解析器。与共享资源 VPC 关联的终端节点私有托管区域保存的 DNS 记录amazonaws.com，因此 Route 53 解析器可以解析查询。

7. Route 53 解析器出站终端节点将 DNS 查询响应返回到本地客户端应用程序。

实施步骤

要设置上图所示的架构，请执行以下步骤：

1. AWS 通过 AWS Direct Connect 或将您的公司数据中心连接到中央网络帐户 AWS Site-to-Site VPN。

2. 在网络账户中，使用 Transit Gateway 提供两者之间的连接 VPCs。传输网关 AWS 账户 由使用共享 AWS RAM，并通过 VPC 连接进一步连接到目标应用程序账户暂存子网。

   注意

   Target AWS 账户 不必是同一个 AWS 组织的一部分。有关更多信息，请参阅 AWS RAM 文档中的可共享资源。

3. 在中央网络账户中为亚马逊 EC2、应用程序迁移服务和 Amazon S3 创建 VPC 接口终端节点，无需启用私有 DNS 名称。

   注意

   在创建 VPC 终端节点时 AWS 服务，您可以启用私有 DNS。启用后，该设置将为您创建托管 Route 53 私有托管区域。 此托管区域解析 VPC 内的 DNS 名称。但是，它在 VPC 之外不起作用。这就是使用私有托管区域共享和 Route 53 解析器来帮助共享 VPC 终端节点获得统一名称解析的原因。

4. 为每个终端节点（应用程序迁移服务、Amazon EC2、Amazon S3）创建一个私有托管区域。例如，对于该us-east-1地区的应用程序迁移服务：

   • 使用域名创建私有托管区域mgn.us-east-1.amazonaws.com。

   • 创建类型为 A 的主机记录，该记录将域名指向端点 IPs。

5. 创建 Route 53 Resolver 入站和出站规则以简化混合 DNS 解析，并与同一区域 AWS 账户 的所需规则共享这些规则。
