安裝 Amazon One 裝置 I/O Hub 以安全存取

具有 I/O Hub 的 Amazon One 裝置是 Amazon One Enterprise 系統不可或缺的一部分，旨在增強安全性並簡化各種環境的存取控制。裝置利用生物指標掌上辨識功能，為使用者提供安全、無接觸的身分驗證，使其非常適合用於高安全區域，例如辦公大樓、受限入口點或需要無縫存取管理的設施。I/O Hub 可做為裝置與現有安全基礎設施之間的橋樑，啟用與門鎖、警示和其他存取控制系統的通訊。

本節提供使用 I/O Hub 安裝 Amazon One 裝置的位置需求和step-by-step說明。適當的準備和安裝是確保系統安全且有效率運作的關鍵，為使用者提供順暢、可靠的體驗。

安裝 Amazon One Device with I/O Hub 的先決條件和準備

開始安裝之前，請確定符合下列條件，以確保安全、可靠且有效的設定：

僅限室內使用：Amazon One 裝置搭配 I/O Hub 僅供室內使用。確保它安裝在適當的環境中。
乙太網路供電 (PoE++)：如果使用乙太網路供電 (PoE++)，請確認 IEEE 802.3bt （第 3 型）第 6 類 PoE++ 交換器（跨度結束）或注入器（跨度中）可用。PoE++ 來源必須列出或經過認證，並符合 IEC 62368-1 標準。重要的是，PoE++ 來源必須位於與裝置相同的建築物內。只能搭配 AOE 裝置使用核准的 PoE++ 來源。

15V DC 電源輸入：如果您使用的是 15V DC 電源輸入，請確保僅使用 NEC 第 2 類或電源限制的核准電源供應器。電源必須列出或經過安全認證。如需更多詳細資訊，請參閱下方的選用 DC 區段。

必要工具

剝線器
#2 十字螺絲起子
0.5mm x 2mm 一字螺絲起子

隨附於具有 I/O Hub 的 Amazon One 裝置

2x 6 位置終端機區塊連接器

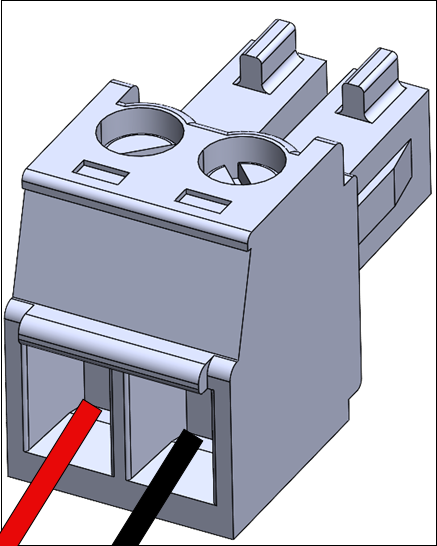

DC 插頭連接器
72" 電源/資料纜線

一旦確認這些先決條件，您就可以繼續進行安裝程序，確保使用 I/O Hub 安全且有效率地設定 Amazon One 裝置。適當的準備將有助於保證裝置功能如預期般運作，並順暢地整合到您的安全存取系統。

安裝 Amazon One 裝置的 I/O 中樞

從包裝中移除具有 I/O Hub 的 Amazon One 裝置。
將 I/O 集線器固定在所需的位置。

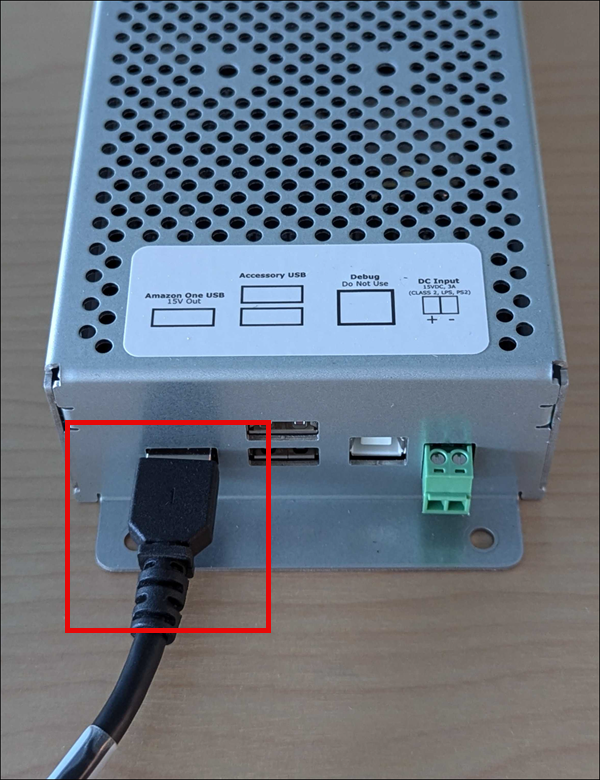

將 Amazon One USB 纜線插入 I/O 集線器連接埠。

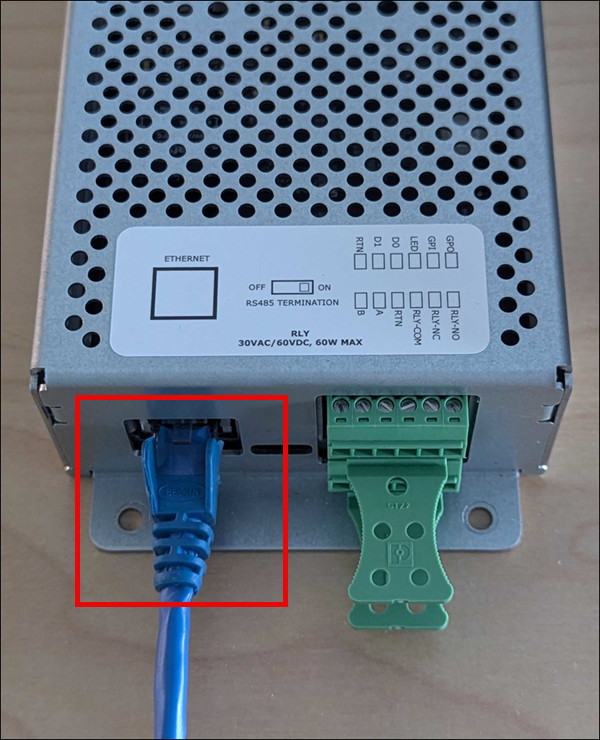

對於 POE++ 電源，將乙太網路纜線從 POE++ 來源插入 I/O 集線器連接埠。

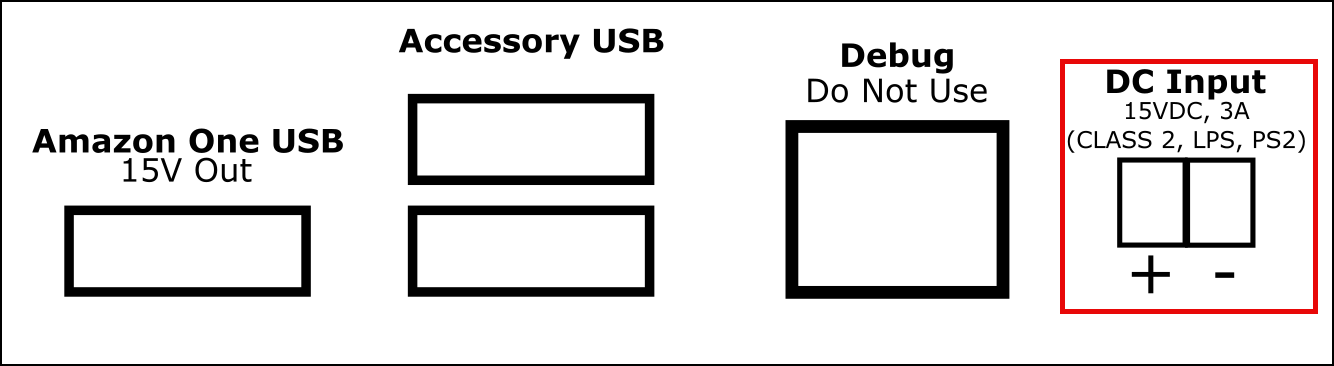

選用：如需 DC 電源，請參閱下面的安裝 DC 配線一節。

為您的 Amazon One 裝置連接 I/O 集線器

安裝滴水迴路，以避免液體意外地向下向下執行並進入 I/O 集線器。
連接應變釋放夾，以保護線路免於損壞或壓力，如下圖所示。

將終端機區塊插頭插入 I/O 集線器。

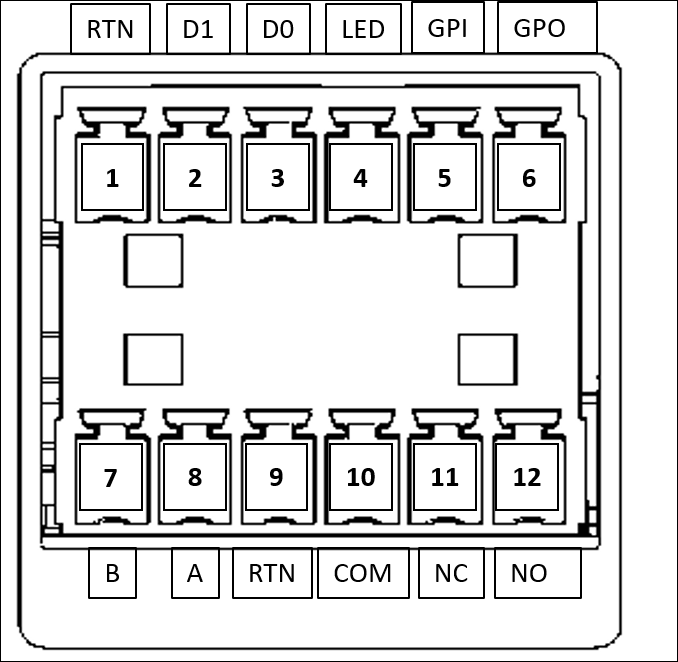

僅透過終端機區塊插頭插入應用程式所需的線路。請參閱下列接線表和圖表。

連線

Pin	連線	描述	使用

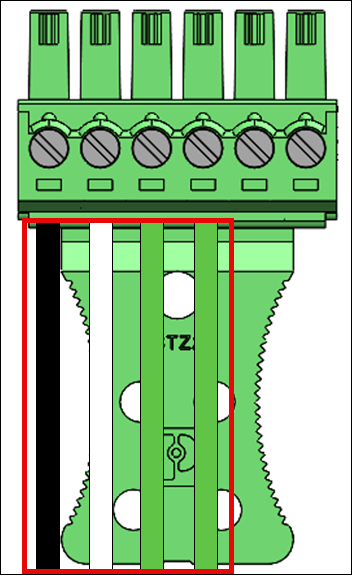

1	RTN	訊號傳回	Wiegand 接地 – 黑色線
2	D1	Wiegand D1	Wiegand 資料 1 – 白線
3	D0	Wiegand D0	Wiegand 資料 0 – 綠線
4	LED	Wiegand LED	Wiegand LED – 選用

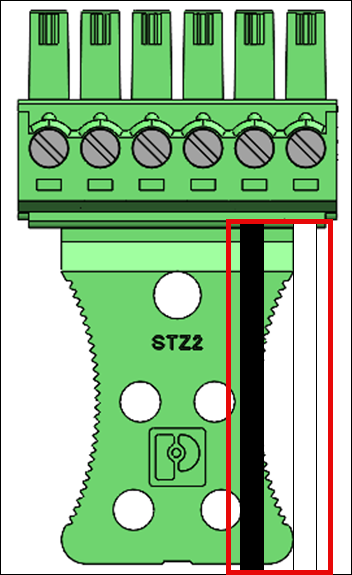

5	GPI	一般用途輸入	資料輸入訊號 – 選用
6	GPO	一般用途輸出	數位輸出訊號 - 選用

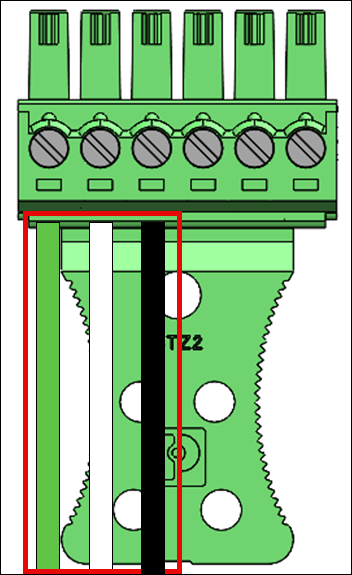

7	B	RS485_B/D0/資料	OSDP D0 – 綠線
8	A	RS485_A/D1/Clock	OSDP D1 – 白線
9	RTN	訊號傳回	OSDP 傳回 – 黑色線

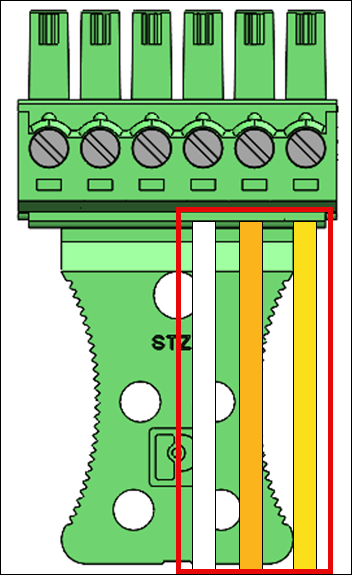

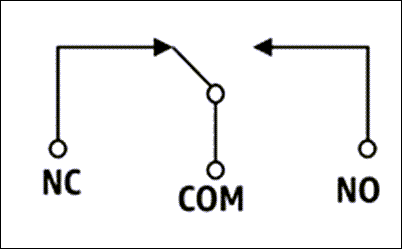

10	COM	中繼通用	聯絡中繼通用 – 白線
11	NC	轉送常閉	聯絡中繼常閉 – 橘色線
12	NO	轉送常開	聯絡中繼正常開啟 – 黃線
