安裝壁掛式 Amazon One 裝置

壁掛式 Amazon One 裝置是一種多功能、簡潔的生物識別系統，旨在為各種環境中的使用者提供無縫、無接觸的體驗。它使用進階掌上辨識技術進行安全存取或付款，因此非常適合零售空間、辦公室入口等高流量地點。

本節概述安裝壁掛式 Amazon One 裝置的必要位置要求和詳細步驟，以確保最佳效能和安全性。

安裝壁掛式 Amazon One 裝置的先決條件和準備

開始安裝之前，請確定符合下列條件，以確保裝置可有效運作，並在您的空間內正確設定：

  • 僅供室內使用：壁掛式 Amazon One 裝置僅供室內使用，因此請確保其安裝在適當的環境中。

  • 牆壁要求：牆壁必須保持水平，以確保裝置的適當對齊和功能。

  • 掛載高度：安裝後，牆壁掛載的頂端位置不應高於地面 44-46 英吋，以確保使用者易於存取。

  • 纜線管理：確保所有多餘的纜線都路由到牆壁掛載後方，並安全地固定以防止損壞或雜亂。

  • 乙太網路供電 (PoE++)：如果使用乙太網路供電 (PoE++)，請確認 IEEE 802.3bt （第 3 型） 第 6 類 PoE++ 交換器 （跨度結束） 或注入器 （跨度中） 可用。PoE++ 來源必須列出或經過認證，並符合 IEC 62368-1 標準。重要的是，PoE++ 來源必須位於與裝置相同的建築物內。只能搭配 AOE 裝置使用核准的 PoE++ 來源。

  • 15V DC 電源輸入：如果使用 15V DC 電源輸入，請確保僅使用 NEC 第 2 類或電源限制的核准電源供應器。電源必須列出或經過安全與相容性認證。

必要工具

  • 如果需要牆錨，則為 1/4 英吋的乾牆或石器鑽頭

  • 剝線器

  • 7/64 英吋鑽頭，用於鑽探試驗孔

  • #2 十字螺絲起子

  • 0.5mm x 2mm 一字螺絲起子

  • T12 安全 Torx 驅動程式

  • 鉛筆

  • Level

隨附於壁掛式 Amazon One 裝置

  • 6x #8 Drywall 錨點

  • 6x #8-32 1in 長螺絲

  • 2 個 #6-32 1 英寸機器螺絲

  • 2x 6 位置接線板連接器

  • 2 個 Torx Security M4x10 平頭螺絲

確認這些先決條件後，您可以繼續安裝步驟，以安全地掛載和設定壁掛式 Amazon One 裝置。

安裝 Amazon One 裝置的牆掛式面板

  1. 從包裝中移除您的 Amazon One 裝置。

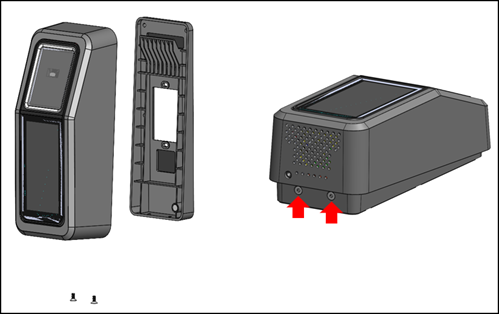

  2. 移除兩個底部 Torx 安全螺絲，將掛載板與 Amazon One 裝置分開。

    Systems Manager Torx 螺絲。

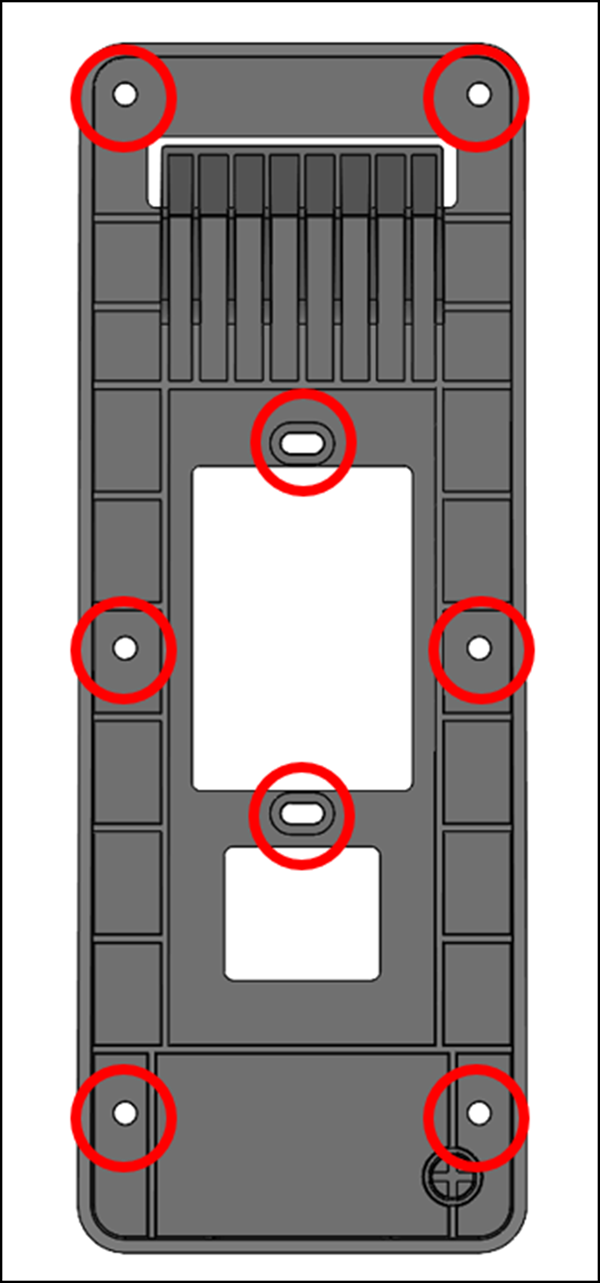

  3. 將掛載板放在牆上所需的位置。使用 括號作為範本，標記外部六個螺絲孔，如下圖所示。

    （選用） 如果安裝位置中有單一 Gang 方塊可用，請執行下列動作：

    • 將隨附的 #6-32 機器螺絲插入橢圓形孔，將盤鬆散地掛載到 Gang 盒。

    • 確定掛載板是水平的。

    • 使用掛載板作為範本，使用鉛筆標記六個螺絲位置。您可以使用長形孔和 #6-32 螺絲作為掛載板的額外支援。請勿使用 #6-32 螺絲位置做為掛載牆板的主要方式。

    Systems Manager 牆掛載，含螺絲孔。

  4. 如果掛載到結構、乾牆、磚塊或混凝土表面，請在每個標記的位置鑽 1/4 英吋的孔，然後將它們壓進孔中，直到錨點與牆壁齊平。

    如果掛載到木面上，則不需要錨點，而且在標記的位置中只需要 7/64 英吋的試驗孔。

  5. 使用錨點位置中的 #8 木螺絲，將牆板鬆散地固定到牆上。

  6. 所有緊固件都就位後，請確定掛載板是水平的。

  7. 旋緊螺絲，將掛載板固定到牆上。

連接您的壁掛式 Amazon One 裝置

您可以使用 OSDP 和 Weigand 存取控制通訊協定來設定 Amazon One 裝置。為了簡化安裝，Amazon One 裝置使用終端機區塊連接器 (Mfg P/N： Phoenix Contact 1767694)。您也可以選擇使用內部轉送或一般用途輸入和輸出連線，設定 Amazon One 裝置以直接控制外部裝置。

  1. 若要判斷應用程式的適當配線組態，請參閱下圖和連線表。

    如需訊號的詳細電氣特性，請參閱 佈線說明。

    連線

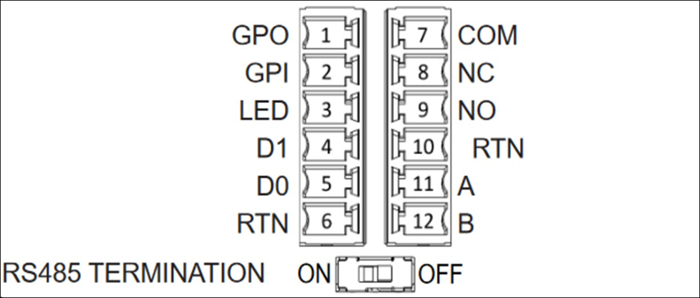

    Pin diagram showing RS485 termination with GPO, GPI, LED, D1, D0, RTN, COM, NC, NO, A, and B connections.
    Pin 連線 描述 使用
    1 GPO 一般用途輸出 數位輸出訊號 - 選用
    2 GPI 一般用途輸入 資料輸入訊號 – 選用
    3 LED Wiegand LED Wiegand LED – 選用
    4 D1 Wiegand D1 Wiegand 資料 1 – 白線
    5 D0 Wiegand D0 Wiegand 資料 0 – 綠線
    6 RTN 訊號傳回 Wiegand Ground – 黑色線
    7 Com 轉送通用 聯絡中繼通用 – 白線
    8 NC 轉送常閉 聯絡中繼常閉 – 橘色線
    9 NO 轉送常開 聯絡中繼正常開啟 – 黃線
    10 RTN 訊號傳回 OSDP 傳回 – 黑色線
    11 A RS485_A/D1/Clock OSDP D1 – 白線
    12 B RS485_B/D0/資料 OSDP D0 – 綠線

  2. 安裝電線時，請將電線末端的 3mm-5mm 剝除。

  3. 將剝除的線端插入所需的終端位置。

  4. 使用一字螺絲起子，順時針旋轉終端機保留螺絲以夾緊線路，直到緊固為止。請勿過度收緊。

  5. 扣上後，輕拉電線，以確保其就位。

  6. 進行必要的連線後，請將 插頭插入 Amazon One 裝置終端機區塊的對應插座。

  7. 將 Cat6 乙太網路纜線插入 RJ45 插孔。

  8. 放置 Amazon One 裝置，讓牆板上的掛鉤滑入裝置背面的開口。

  9. 確保纜線不會卡在裝置與掛載板之間，並讓裝置旋轉並就定位。

  10. 使用兩個 Torx Security M4x10 平頭螺絲，將 Amazon One 裝置固定至掛載板。

  11. 手動旋緊螺絲。請勿過度收緊。

連接您的壁掛式 Amazon One 裝置

僅安裝應用程式所需的線路。

Wiegand 連線

  • 將藍色線插入接腳 3 (LED)。

  • 將白線插入接腳 4 (D1)。

  • 將綠色線插入接腳 5 (D0)。

  • 將黑色線插入接腳 6 (RTN)。

Systems Manager Wiegand 連線圖表

Wiegand 輸出配線

Pin 連線 描述 使用
3 LED Wiegand LED Wiegand LED 輸入 – 選用 (5V TTL)
4 D1 Wiegand D1 Wiegand D1 輸出 (5V TTL)
5 D0 Wiegand D0 Wiegand D0 輸出 (5V TTL)
6 RTN 訊號傳回 Wiegand GND 參考

如果裝置是行上的最後一個單位，請開啟 RS485 終止開關。此開關會在線路上啟用 120 Ohms 電阻器終止。

RS485 連線

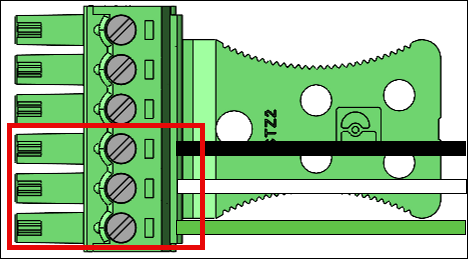

  • 將黑色線插入接腳 10 (RTN)。

  • 將白線插入接腳 11 (A)。

  • 將綠色線插入接腳 12 (B)。

Systems Manager RS485 連線圖表

RS485 配線

Pin 連線 描述 使用
10 RTN 訊號傳回 地面
11 A RS485_A/D1/Clock RS485 非反轉訊號
12 B RS485_B/D0/資料 RS485 反轉訊號

轉送連線

  • 將白線插入接腳 7 (COM)。

  • 將橘色線插入接腳 8 (NC)。

  • 將黃色線插入接腳 9 (NO)。

Systems Manager 轉送連線圖表

轉送器佈線

Pin 連線 描述 使用
7 COM 轉送通用 聯絡中繼通用 – 白線
8 NC 轉送常閉 聯絡中繼常閉 – 橘色線
9 NO 轉送常開 聯絡中繼正常開啟 – 黃線

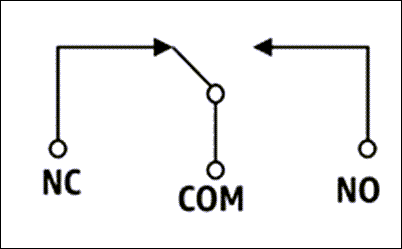

Systems Manager 電氣圖表

轉送器應依照指定的安全等級 30VAC/60VDC、最大 60W 操作。

數字輸入/輸出連線

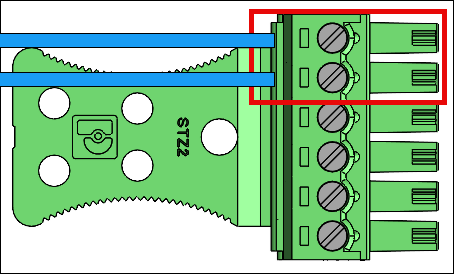

  • 將藍色線插入接腳 1 (GPO)。

  • 將藍色線插入接腳 2 (GPI)。

Systems Manager 數位輸入和輸出連線

輸入/輸出配線

Pin 連線 描述 使用
1 GPO 一般用途輸出 數位輸出訊號 (5V)
2 GPI 一般用途輸入 資料輸入訊號 (3.6V – 5V)

  • 輸入/輸出連線應如所列操作。

安裝 Amazon One 裝置後，您就可以啟用裝置。
