Outposts 機架的站點需求
Outpost 站點是 Outpost 運行的實體位置。只有特定國家和地區才提供這些站點。如需詳細資訊，請參閱AWS Outposts 機架FAQs
本頁介紹了 Outposts 機架的要求。如果您要安裝聚合、核心、Edge (ACE) 機架，您的站台也必須符合中列出的需求Outpost ACE機架的站台需求。
如需 Outpost 伺服器的要求，請參閱《AWS Outposts Outpost 伺服器使用者指南》中的《Outpost 伺服器的站點要求》。
設施
以下是機架的設施要求。
-
溫度和濕度 – 環境溫度必須介於 41°F (5°C) 和 95°F (35°C) 之間。相對濕度必須介於 8% 和 80% 之間，且無冷凝。
-
氣流 – 機架會從前通道吸入冷空氣，並將熱空氣排出到後通道。機架位置必須提供至少為每分鐘立方英呎 kVA 的 145.8 倍 (CFM) 氣流。
-
裝卸碼頭 – 您的裝卸碼頭必須能夠容納 94 英吋(239 公分) 高 x 54 英吋 (138 公分) 寬 x 51 英吋 (130 公分) 深的機架箱。
-
支撐重量 – 重量因配置而異。您可以在訂單摘要中找到機架點負載所指定配置的重量。機架的安裝位置及通往該位置的途徑必須能夠支撐指定的重量。這包括沿途的任何貨物和標準升降梯。
-
間隙 – 機架為 80 英吋 (203 公分) 高 x 24 英吋 (61 公分) 寬 x 48 英吋 (122 公分) 深。任何門口、走廊、轉角、坡道和升降梯都必須提供足夠的間隙。在最終安放位置，必須有 24 英吋 (61 公分) 寬 x 48 英吋 (122 公分) 深的面積容納 Outpost，且前後各有額外的 48 英吋 (122 公分) 和 24 英吋 (61 公分) 間隙。Outpost 所需的最小總面積為 24 英吋 (61 公分) 寬 x 10 英呎 (305 公分) 深。

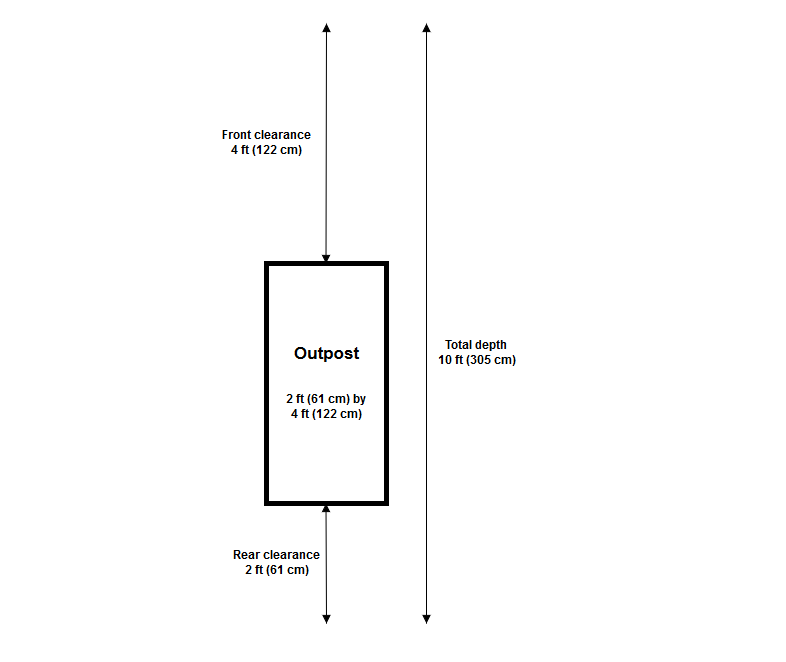

下圖顯示 Outpost 所需的最小總面積 (包括間隙)。
-
抗震支撐 — 在法規或法規要求的範圍內，您將在設施中安裝和維護適當的抗震錨固和支撐機架。 AWS 提供地板支架，可在所有 Outposts 支架上為高達 2.0G 的地震活動提供保護。
-
接合點 — 我們建議您在機架位置提供接合線/點，以便 AWS獲得認證的技術人員可以在安裝期間將機架固定在機架上。
-
設施通道 — 您不會以對訪問，維修或刪除前哨的能力產生負面影響的 AWS 方式更改設施。
-
海拔高度 – 安裝機架的機房海拔高度必須低於 10,005 英呎 (3,050 公尺)。
聯網
以下是機架的網路要求。
-
提供 1 Gbps、10 Gbps、40 Gbps 或 100 Gbps 速度的上行鏈路。
如需服務連結連線的頻寬建議，請參閱《頻寬建議》。
-
提供單模光纖 (SMF) 與朗訊連接器 (LC)、多模光纖 (MMF) 或 MMF OM4 LC。
-
提供一或兩部上游裝置，可以是交換器或路由器。建議使用兩部裝置以提供高可用性。
網路整備檢查清單
當您收集 Outpost 組態的資訊時，請使用此檢查清單。這包括前哨站和當地交通目的地之間的、和任何裝置，以及 AWS 區域中的目的地。LAN WAN
上行鏈路速度和連接埠
Outpost 有兩部連接至您本機網路的 Outpost 網路裝置。每部裝置可支援的上行鏈路數量取決於您的頻寬需求以及路由器可支援的內容。如需詳細資訊，請參閱實體連線。
下列清單顯示根據上行鏈路速度，每部 Outpost 網路裝置支援的上行鏈路連接埠數量。
- 1 Gbps
-
1、2、4、6 或 8 個上行鏈路
- 10 Gbps
-
1、2、4、8、12 或 16 個上行鏈路
- 40 Gbps 或 100 Gbps
-
1、2 或 4 個上行鏈路
光纖
支援下列光纖類型：
-
單模光纖 (SMF)，含朗訊連接器 (LC)
-
多模光纖 (MMF) 或 MMF OM4 LC
根據上行鏈路速度和您選擇的光纖類型，支援下列光學標準。
| 上行鏈路速度 | 光纖類型 | 光學標準 |
|---|---|---|
|
1 Gbps |
SMF |
– 1000Base-LX |
|
1 Gbps |
MMF |
– 1000Base-SX |
|
10 Gbps |
SMF |
— 10 GBASE-紅外線 — 10 輕GBASE觸 |
|
10 Gbps |
MMF |
— 十至年GBASE度 |
|
40Gbps |
SMF |
— 四十 GBASE-IR4 (LR4L) GBASE— LR4 |
|
4 部 10 Gbps 中斷應用裝置 |
MMF |
GBASE— ESR4 GBASE— SR4 |
|
100 Gbps |
SMF |
— 百克 PSM4 MSA GBASE— CWDM4 GBASE— LR4 |
|
4 部 25 Gbps 中斷應用裝置 |
MMF |
GBASE— SR4 |
在 Outpost 和您的網路之間需要連結聚合控制通訊協定 (LACP)。您必須使LAG用動態LACP。
每個 Outpost 網路裝置VLANs都需要下列項目。如需詳細資訊，請參閱虛擬 LANs。
| Outpost 網路裝置 | 服務鏈接 VLAN | 本機閘道 VLAN |
|---|---|---|
|
#1 |
有效值：1-4094 |
有效值：1-4094 |
|
#2 |
有效值：1-4094 |
有效值：1-4094 |
對於每個 Outpost 網路裝置，您可以選擇是否對服務連結和本機閘道使用相同VLANs或不VLANs同。但是，我們建議每個 Outpost 網路裝置都有與其他 Outpost 網路裝置不同VLAN的裝置。如需詳細資訊，請參閱連結彙總和虛擬LANs。
我們也建議使用備援 Layer 2 連線。LACP用於連結聚合，不會用於高可用性。LACP不支持前哨網絡設備之間。
兩個 Outpost 網路裝置中的每一個都需要服務連結CIDR和本機閘道VLANs的 IP 位址。我們建議使用 /30 或 /31 為每個網路裝置配置專用子網路。CIDR指定 Outpost 要使用的子網路以及該子網路中的 IP 地址。如需詳細資訊，請參閱網路層連線。
| Outpost 網路裝置 | 服務連結要求 | 本機閘道要求 |
|---|---|---|
|
#1 |
— 服務連結 CIDR (/30 或 /31) – 服務連結 IP 地址 |
— 本機閘道 CIDR (/30 或 /31) – 本機閘道 IP 地址 |
|
#2 |
— 服務連結 CIDR (/30 或 /31) – 服務連結 IP 地址 |
— 本機閘道 CIDR (/30 或 /31) – 本機閘道 IP 地址 |
網路在父區域中的 Outpost 和服務連結端點MTU之間必須支援 1500 個位元組。 AWS 如需服務連結的詳細資訊，請參閱《AWS OutpostsAWS 區域連線》。
Outpost 會在每個 Outpost 網路裝置與您的本機網路裝置之間建立外部 BGP (eBGP) 對等連線作業階段，以便透過服務連結進行服務連結。VLAN如需詳細資訊，請參閱服務連結BGP連線。
| Outpost | 服務連結BGP需求 |
|---|---|
|
您的 Outpost |
— 前哨BGP自主系統編號（ASN）。2 字節（16 位）或 4 字節（32 位）。從您的私人ASN範圍（64512-65534 或 4200000000-4294967294）。 — 基礎結構 CIDR (/26 需要，廣告為兩個連續 /27s)。 |
| 本機網路裝置 | 服務連結BGP需求 |
|---|---|
|
#1 |
— 服務鏈接BGP對等 IP 地址。 — 服務連結BGP對等ASN。2 位元組 (16 位元) 或 4 位元組 (32 位元)。 |
|
#2 |
— 服務鏈接BGP對等 IP 地址。 — 服務連結BGP對等ASN。2 位元組 (16 位元) 或 4 位元組 (32 位元)。 |
UDP和 TCP 443 必須在防火牆中有狀態列出。
| 通訊協定 | 來源連接埠 | 來源地址 | 目標連接埠 | 目的地地址 |
|---|---|---|---|---|
|
UDP |
443 |
Outpost 服務連結 /26 |
443 |
Outpost 區域的公有路由 |
|
TCP |
1025-65535 |
Outpost 服務連結 /26 |
443 |
Outpost 區域的公有路由 |
您可以使用 AWS Direct Connect 連接或公共互聯網連接將 Outpost 連接回該 AWS 地區。對於 Outpost 服務鏈接連接，您可以PAT在防火牆NAT或邊緣路由器上使用或。一律會從 Outpost 起始建立服務連結。
Outpost 會建立從每個 Outpost 網路裝置到本機網路裝置的電子對BGP等工作階段，以便從本機網路到本機閘道的連線。如需詳細資訊，請參閱本機閘道BGP連線。
| Outpost | 本機閘道BGP需求 |
|---|---|
|
您的 Outpost |
— 前哨BGP自主系統編號（ASN）。2 字節（16 位）或 4 字節（32 位）。從您的私人ASN範圍（64512-65534 或 4200000000-4294967294）。 — CoIP CIDR 做廣告 (公共或私人, /26 最低). |
| 本機網路裝置 | 本機閘道BGP需求 |
|---|---|
|
#1 |
— 本機閘道BGP對等 IP 位址。 — 本機閘道BGP對等ASN。2 位元組 (16 位元) 或 4 位元組 (32 位元)。 |
|
#2 |
— 本機閘道BGP對等 IP 位址。 — 本機閘道BGP對等ASN。2 位元組 (16 位元) 或 4 位元組 (32 位元)。 |
電源
Outpost 電源機箱支援三種電源配置：5 kVA、10 kVA 或 15 kVA。電源機箱的配置取決於 Outpost 容量的總耗電量。例如，如果您的前哨資源最大耗電量為 9.7 kVA，您必須提供 10 kVA 的電源組態：4 x L6-30P 或 IEC3 09、2 次掉落至 S1，以及 2 次降至 S2 以獲得備援的單相電源。下面的第二個表格描述了這三種電源配置。
若要查看不同 Outpost 資源的耗電需求，請在 AWS Outposts 主控台中選擇 [瀏覽目錄]。https://console.aws.amazon.com/outposts/
| 需求 | 規格 |
|---|---|
|
AC 電源線電壓 |
單相二零八至二七七VAC；五十或六十赫茲 三相：
|
|
耗電量 |
5 kVA (4 kW)、10 kVA (9 kW) 或 15 kVA (13 kW) |
|
AC 保護裝置 (上游斷路器) |
對於 1N 輸入（非備援）和 2N 輸入（備援）：30 A、32 A 或 50 A，具有 D 曲線或 K 曲線斷路器。 僅限 2N 輸入 (備援)：C 曲線、D 曲線或 K 曲線斷路器。 不支援 B 曲線或更低規格。 |
|
AC 電源插座類型 (插座) |
單相 3xL6-30 P、P+E、30 安培或 3 倍 IEC6 IP67 三相、三相、三倍 +N+E、時鐘位置 7、30 安培插頭或 1 IEC6 X IEC6 0309 IP67、3P+N+E、時鐘位置 6、32 安培插頭 IP67 三相，三角洲 1 xNon-NEMA 扭鎖恆鈴，3P+E，中心接地CS8365C，50A 插頭 注意最佳作法是將插IP67頭與插IP67座貼合。如果這是不可能的，IP67插頭將與插IP44座配合。組合的插頭和插座的額定值將變為較低的額定值（IP44）。 |
|
電源線長度 |
10.25 英呎 (3 公尺) |
|
電源線 - 機架佈線輸入 |
從機架上方或下方 |
電源機箱具有兩個輸入 S1 和 S2，可依照下列方式配置。
| 備援、單相 | 備援、三相 | 單相 | 三相 | |
|---|---|---|---|---|
|
5 kVA |
2 x L6-30P 或 IEC3 09; 1 個下降到中一，然後一滴到第二 |
2 AH53 x 7 瓦AH532P6W，或CS8365C; 1 滴到 S1 和 1 下降到 S2 |
不提供 |
1 x AH53 7 瓦，AH532P6W或者CS8365C; 1 滴到中一 |
|
10 kVA |
4 x L6-30P 或 IEC3 09; 2 滴到中一點，2 滴到第二季 |
2 x L6-30P 或 IEC3 09; 2 滴到中一 |
||
|
15 kVA |
6 倍 L6-30P 或 IEC3 09; 3 滴到中一點，3 滴到第二階段 |
3 x L6-30P 或 IEC3 09; 3 滴到中一 |
如果先前所述 AWS 提供的 AC 鞭子必須安裝備用電源插頭，請考慮下列事項：
-
只有經認證客戶提供的電工才能修改 AC 電源線來配合新的插頭類型。
-
安裝時應符合所有適用的國家、州和地方安全要求，並根據電氣安全要求進行檢查。
-
您（客戶）應通知您的 AWS 代表有關 AC 鞭形插頭的修改。根據要求，您將提供有關修改的資訊 AWS。您也必須包含具有管轄權的主管機關所核發的任何安全檢查記錄。必須驗證安裝安全無虞，才能讓 AWS 員工使用設備執行工作。
訂單履行
為了完成訂單， AWS 將與您安排一個日期和時間。您也會收到安裝之前要確認或提供的項目檢查清單。
AWS 安裝團隊將在預定的日期和時間到達您的現場。他們會將機架放置在指定的位置。您和您的電工必須負責執行機架的電氣連接和安裝。
您必須確保電氣裝置以及這些裝置的任何變更，均由經認證的電工根據所有適用法律、法規和最佳實務來執行。 AWS 在對 Outpost 硬體或電氣裝置進行任何變更之前，您必須取得書面核准。您同意提供文件， AWS 以驗證合規性和任何變更的安全性。 AWS 對於前哨電氣裝置或設施電線或任何更改造成的任何風險概不負責。您不得對 Outpost 硬體進行任何其他變更。
團隊會透過您提供的上行鏈路為 Outpost 機架建立網路連線，並設定機架的容量。
當您確認 Outposts 機架的 Amazon EC2 和 Amazon EBS 容量可從您 AWS 帳戶的.
