建立叢集 AWS CloudFormation

瞭解如何使用 AWS ParallelCluster CloudFormation 自訂資源建立叢集。如需詳細資訊，請參閱 AWS CloudFormation 自訂資源。

使用時 AWS ParallelCluster，您只需為建立或更新 AWS ParallelCluster 映像和叢集時所建立的 AWS 資源付費。如需詳細資訊，請參閱 AWS 所使用的 服務 AWS ParallelCluster。

事前準備：

使用 CloudFormation 快速建立堆疊建立叢集

在本教學課程中，您會使用快速建立堆疊來部署建立叢集和下列 AWS 資源的 CloudFormation 範本：

  • 使用 CloudFormation 快速建立 CloudFormation 堆疊所建立的根堆疊。

  • 包含預設原則、預設 VPC 設定和自訂資源提供者的巢狀 CloudFormation 堆疊。

  • 範例 AWS ParallelCluster 叢集堆疊和叢集，您可以登入並執行作業。

建立叢集 AWS CloudFormation

  1. 登入 AWS Management Console。

  2. 開啟 CloudFormation 快速建立連結，在 CloudFormation 主控台中建立下列資源：

    • 具有公用和私有子網路的 VPC 的巢狀 CloudFormation 堆疊，用於分別執行叢集頭節點和計算節點。

    • 具有用於管理叢集的 AWS ParallelCluster 自訂資源的巢狀 CloudFormation 堆疊。

    • 具有管理叢集之預設原則的巢狀 CloudFormation 堆疊。

    • 巢狀 CloudFormation 堆疊的根堆疊。

    • 具有Slurm排程器和已定義計算節點數目的 AWS ParallelCluster 叢集。

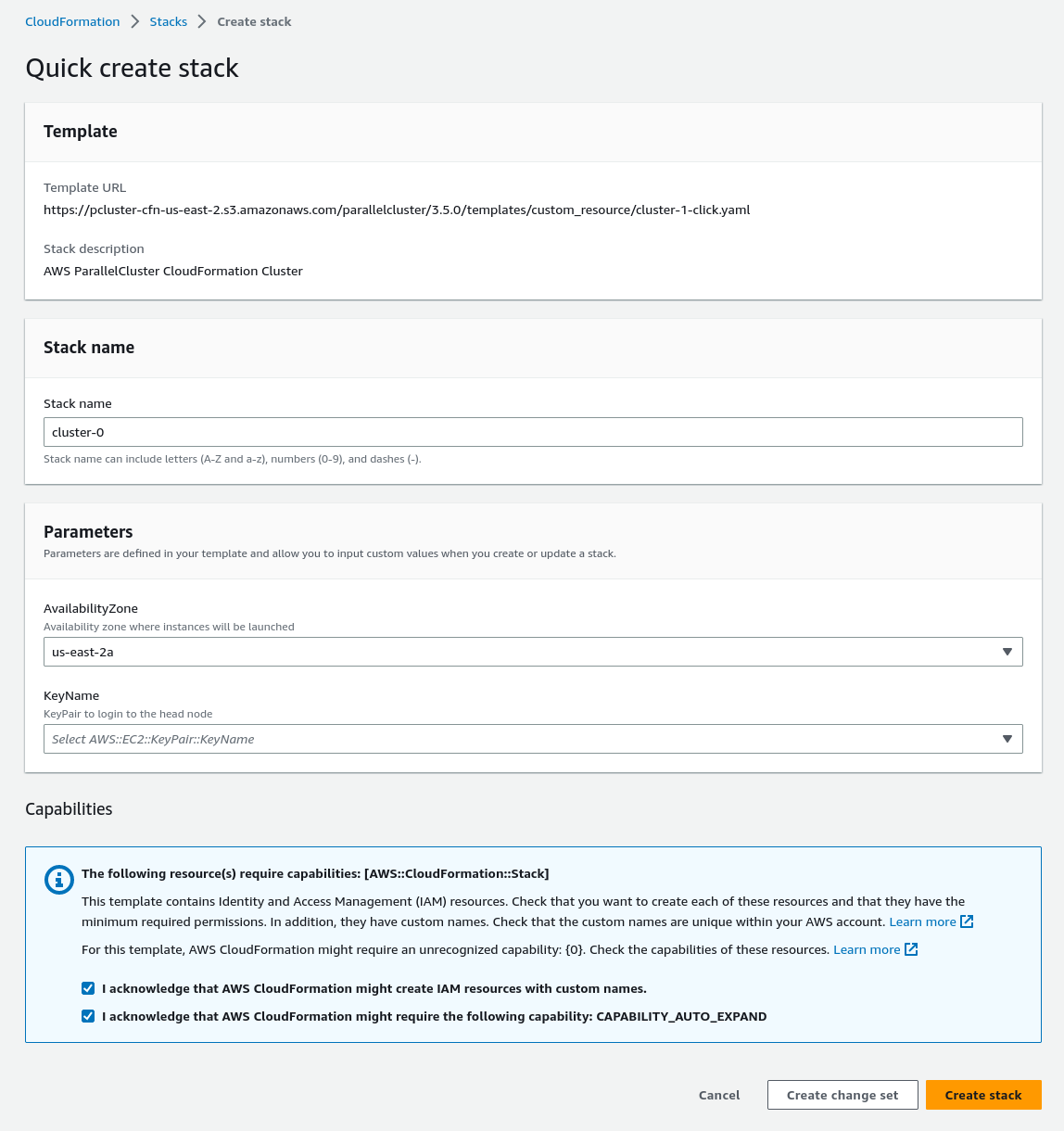

    控制台 CloudFormation 快速創建用戶界面。

  3. 在「快速建立堆疊參數」區段中，輸入下列參數的值：

    1. 在中 KeyName，輸入您的 Amazon EC2 key pair 的名稱。

    2. 對於 AvailabilityZone，選擇叢集節點的 AZ，例如，us-east-1a。

  4. 核取方塊以確認頁面底部的每個存取功能。

  5. 選擇建立堆疊。

  6. 等待 CloudFormation 堆棧到達狀CREATE_COMPLETE態。

使用 AWS CloudFormation 命令列介面 (CLI) 建立叢集

在本教學課程中，您會使用 AWS 命令列介面 (CLI) CloudFormation 來部署建立叢集的 CloudFormation 範本。

建立下列 AWS 資源：

  • 使用 CloudFormation 快速建立 CloudFormation 堆疊所建立的根堆疊。

  • 包含預設原則、預設 VPC 設定和自訂資源提供者的巢狀 CloudFormation 堆疊。

  • 範例 AWS ParallelCluster 叢集堆疊和叢集，您可以登入並執行作業。

以您自己的值取代以紅色反白顯示的輸入，例如金鑰配對。

建立叢集 AWS CloudFormation

  1. 建立具有下列內cluster_template.yaml容命名的 CloudFormation 範本：

    AWSTemplateFormatVersion: '2010-09-09'
Description: > AWS ParallelCluster CloudFormation Template

Parameters:
  KeyName:
    Description: KeyPair to login to the head node
    Type: AWS::EC2::KeyPair::KeyName

  AvailabilityZone:
    Description: Availability zone where instances will be launched
    Type: AWS::EC2::AvailabilityZone::Name
    Default: us-east-2a

Mappings:
  ParallelCluster:
    Constants:
      Version: 3.7.0

Resources:
  PclusterClusterProvider:
    Type: AWS::CloudFormation::Stack
    Properties:
      TemplateURL: !Sub
        - https://${AWS::Region}-aws-parallelcluster.s3.${AWS::Region}.${AWS::URLSuffix}/parallelcluster/${Version}/templates/custom_resource/cluster.yaml
        - { Version: !FindInMap [ParallelCluster, Constants, Version] }

  PclusterVpc:
    Type: AWS::CloudFormation::Stack
    Properties:
      Parameters:
        PublicCIDR: 10.0.0.0/24
        PrivateCIDR: 10.0.16.0/20
        AvailabilityZone: !Ref AvailabilityZone
      TemplateURL: !Sub
        - https://${AWS::Region}-aws-parallelcluster.s3.${AWS::Region}.${AWS::URLSuffix}/parallelcluster/${Version}/templates/networking/public-private-${Version}.cfn.json
        - { Version: !FindInMap [ParallelCluster, Constants, Version ] }

  PclusterCluster:
    Type: Custom::PclusterCluster
    Properties:
      ServiceToken: !GetAtt [ PclusterClusterProvider , Outputs.ServiceToken ]
      ClusterName: !Sub 'c-${AWS::StackName}'
      ClusterConfiguration:
        Image:
          Os: alinux2
        HeadNode:
          InstanceType: t2.medium
          Networking:
            SubnetId: !GetAtt [ PclusterVpc , Outputs.PublicSubnetId ]
          Ssh:
            KeyName: !Ref KeyName
        Scheduling:
          Scheduler: slurm
          SlurmQueues:
          - Name: queue0
            ComputeResources:
            - Name: queue0-cr0
              InstanceType: t2.micro
            Networking:
              SubnetIds:
              -  !GetAtt [ PclusterVpc , Outputs.PrivateSubnetId ]
Outputs:
  HeadNodeIp:
    Description: The Public IP address of the HeadNode
    Value: !GetAtt [ PclusterCluster, headNode.publicIpAddress ]

  2. 執行下列 AWS CLI 命令以部署 CloudFormation 堆疊以進行叢集建立和管理。

    $ aws cloudformation deploy --template-file ./cluster_template.yaml \
  --stack-name mycluster \
  --parameter-overrides KeyName=keypair \
                        AvailabilityZone=us-east-2b \
  --capabilities CAPABILITY_NAMED_IAM CAPABILITY_AUTO_EXPAND

檢視 CloudFormation 叢集輸出

檢視 CloudFormation 叢集輸出以取得有用的叢集詳細資訊。新增的ValidationMessages屬性可讓您存取叢集建立和更新作業的驗證訊息。

  1. 導覽至主CloudFormation 控台，然後選取包含您 AWS ParallelCluster 自訂資源的堆疊。

  2. 選擇堆疊詳細資料，然後選取輸出索引標籤。

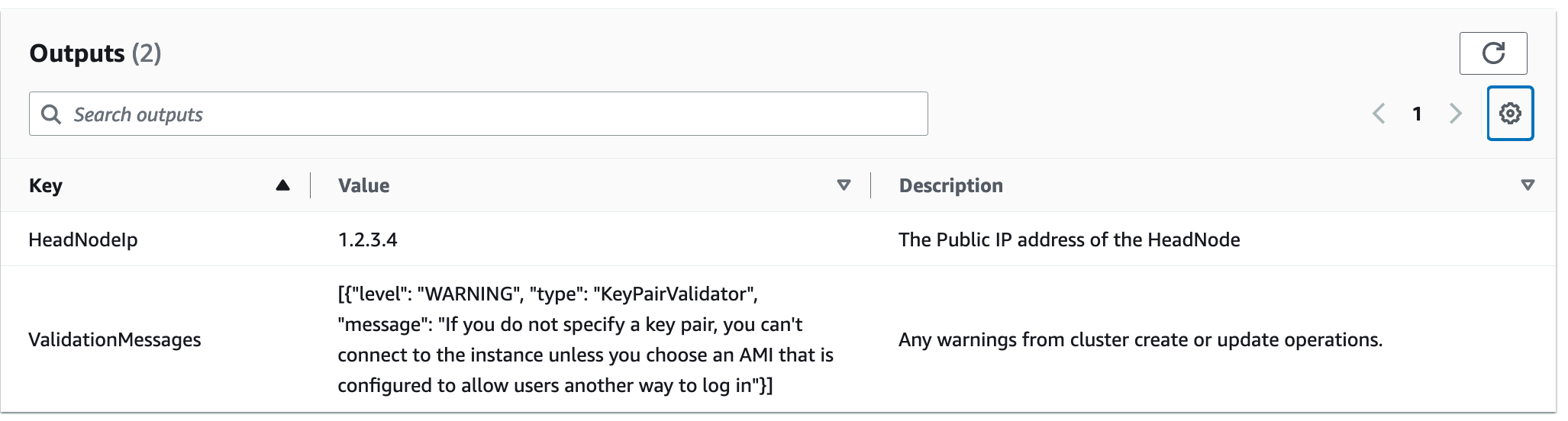

    控制台 CloudFormation 輸出表顯示 HeadNodeIp 和的值 ValidationMessages。

    驗證訊息可能會被截斷。如需如何擷取記錄檔的詳細資訊，請參閱AWS ParallelCluster 疑難排解。

存取您的叢集

存取叢集。

ssh進入叢集頭節點

  1. CloudFormation 堆疊部署完成後，請使用下列命令取得頭節點的 IP 位址：

    $ HEAD_NODE_IP=$(aws cloudformation describe-stacks --stack-name=mycluster --query "Stacks|[0].Outputs[?OutputKey=='HeadNodeIp']|[0].OutputValue" --output=text)

    您也可以從 CloudFormation 主控台的叢集堆疊輸出索引標籤中的HeadNodeIp參數擷取頭節點 IP 位址。

    您可以在這裡找到頭節點 IP 位址，因為它是在叢集範 CloudFormation 本的Outputs區段中新增的，特別是針對此範例叢集。

  2. 執行下列命令，Connect 至叢集頭節點：

    $ ssh -i keyname.pem ec2-user@$HEAD_NODE_IP

清除

刪除叢集。

  1. 執行下列 AWS CLI 命令以刪除 CloudFormation 堆疊和叢集。

    $ aws cloudformation delete-stack --stack-name=mycluster

  2. 通過運行以下命令檢查堆棧刪除狀態。

    $ aws cloudformation describe-stacks --stack-name=mycluster
