架構

傳統周邊區域架構

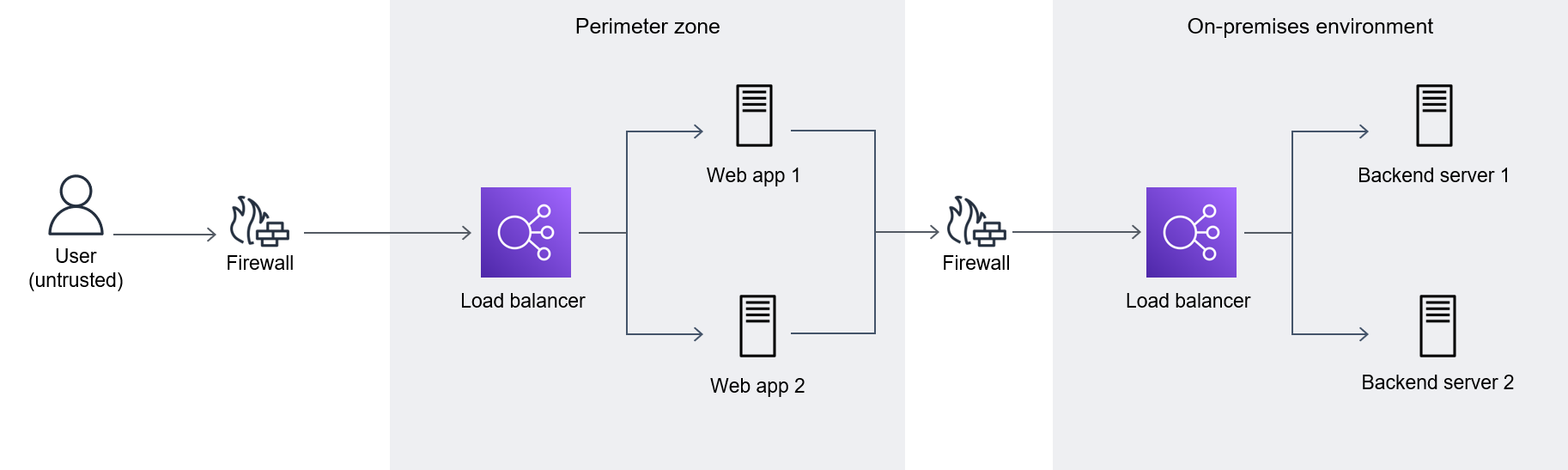

在許多組織中，面向網際網路的應用程式在與內部部署環境分隔的周邊區域中被「關閉」。如下圖所示，應用程式流量透過防火牆路由至周邊區域，周邊區域中的應用程式透過另一個防火牆與其他應用程式和網路分隔。

基於 Network Firewall 的周邊區域架構

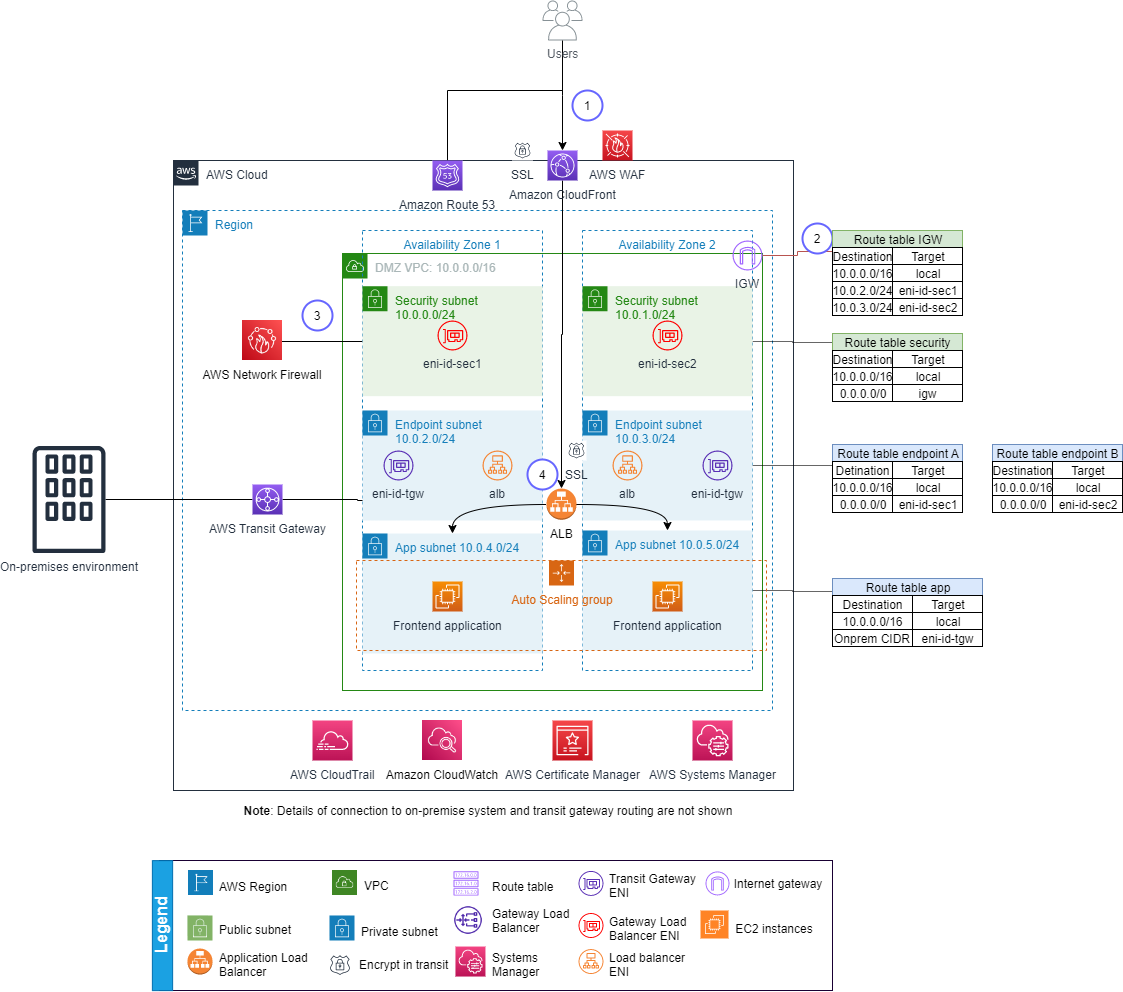

下圖顯示了 AWS 雲端中周邊區域應用程式的網路架構範例：

在上面的網路架構範例中，應用程式透過下列機制受到保護：

• 來自 Amazon CloudFront 的 Web 應用程式防火牆是防止應用程式端點受到攻擊的第一層保護。

• 在公有子網路中， AWS Network Firewall 會檢查路由至應用程式端點的所有流量 （透過 Application Load Balancer)。為了確保所有流量都經過 Network Firewall 的端點，您必須更新路由表，如圖所示。

建議您透過網路防火牆，將所有輸出流量從應用程式路由至 AWS Transit Gateway 。這有助於在將流量路由至受保護網路之前將帳戶中的所有流量送交審核。

流量資料流程

下圖顯示以 Network Firewall 為基礎的周邊區域架構的流量資料流程：

該圖顯示以下工作流程：

1. 使用者可透過 Amazon CloudFront 透過網際網路存取您的應用程式。您可以使用預設的 DNS in CloudFront 或 Amazon Route 53 支援的 DNS。

2. 網際網路閘道路由邏輯會透過路由表組態，透過防火牆的網路介面，將所有 Application Load Balancer 的傳入請求轉送至 Network Firewall。本指南中基於 Network Firewall 區段的周邊區域架構圖表中的路由表 IGW 會說明此點。

3. 根據 Network Firewall 中的規則，接收到的流量將封鎖或轉送。您也可以建立傳送提醒的規則。網路防火牆對傳入或傳出流量完全透明，不會執行網路地址轉譯。

4. 通過防火牆的傳入流量到達 Application Load Balancer，而不會發生變更。Application Load Balancer 再次回應時，會將請求 (基於路由表邏輯) 轉送至網路防火牆。本指南的基於 Network Firewall 的周邊區域架構一節圖表中的路由表端點 A 和路由表端點 B 對此進行了說明。

網路元件

我們建議您在為 AWS 雲端設計的周邊區域架構中包含下列元件：

• Amazon CloudFront 和 AWS WAF – CloudFront 可與 搭配使用 AWS WAF ，以提供分散式拒絕服務 (DDoS) 保護、Web 應用程式防火牆、IP 允許清單 （如有必要） 和內容交付。 CloudFront 只能使用 SSL 憑證來接受 HTTPS 連線 （傳輸中的加密）。

• 網際網路閘道 – 使用網際網路閘道將您的 VPC 連線至網際網路。根據路由表 （請參閱本指南中以 Network Firewall 為基礎的周邊區域架構圖表中的路由表 IGW)，所有預期用於端點子網路 （即負載平衡器） 的傳入流量都會先透過其彈性網路介面路由至 Network Firewall。本指南中以 Network Firewall 區段為基礎的周邊區域架構圖表中的 eni-id-sec1 和 eni-id-sec2 會說明這一點。

• Network Firewall – Network Firewall 是一種自動擴展防火牆，可為輸入和輸出流量提供防火牆和監控功能。您可以透過 Gateway Load Balancer 端點類型將 Network Firewall 連接至 VPC。將端點放在面向大眾的網路中，以允許進出網際網路閘道的流量路由至 Network Firewall。本指南基於 Network Firewall 的周邊區域架構一節圖表中的路由表安全對此進行了說明。

• 端點子網路和 Application Load Balancer – 使用面向網際網路的 Application Load Balancer，讓您的應用程式可透過網際網路存取。您必須有一個受保護的子網路，只能透過網路防火牆暴露到網際網路。此路由由路由表組態定義。路由表僅允許一個來源為 0.0.0.0/0 的路由，因此您必須為每個子網路和防火牆網路介面組合有兩個路由表。本指南的基於 Network Firewall 的周邊區域架構一節圖表中的路由表端點 A 和路由表端點 B 對此進行了說明。若要讓加密傳輸中，您必須使用 SSL 啟用負載平衡器。

• 傳輸閘道 – 傳輸閘道可讓您存取其他網路，例如內部部署網路或其他 VPCs。在本指南中介紹的網路架構中，傳輸閘道會透過端點子網路中的網路介面公開。此實作可確保傳輸閘道接收來自 Web 應用程式 （即私有子網路） 的流量。

• 應用程式子網路 – 這是應用程式在 Amazon Elastic Compute Cloud (Amazon EC2) 執行個體上執行的私有子網路。

• NAT 閘道 – 本指南中的架構範例不包含 NAT 閘道。如果您的網路架構需要 NAT 閘道，建議您在每個子網路中新增 NAT 閘道。在這種情況下，我們也建議您應用程式的路由表將目的地 0.0.0.0/0 映射到 NAT 閘道的網路介面。

遷移周邊區域應用程式

探索程序對於成功遷移至關重要。當您使用探索工具時，例如， AWS Application Discovery Service我們建議您確保工具可以同時安裝在周邊網路和內部網路上。我們還建議您確認可以正確擷取資料流。最佳實務是使用手動探索程序來補充工具完成的自動探索。例如，作為手動探索程序的一部分，您可以採訪應用程式團隊，以更深入了解應用程式的技術需求和考量。手動程序還可以協助您識別可能影響 AWS 雲端中應用程式設計的邊緣情況。

作為探索程序的一部分，我們建議您識別下列項目：

1. 不受信任網路和周邊網路中的用戶端之間的網路相依性

2. 周邊網路與安全網路中應用程式元件之間的相依性

3. 透過 VPN 直接連線至安全網路的任何第三方連線

4. 任何現有的 Web 應用程式防火牆

5. 任何現有的入侵偵測系統和入侵防禦系統及其各自的偵測規則 (如果可能)
