Platzieren und Installieren eines Ethernet-Gateways

Im Gegensatz zu Sensoren muss ein Ethernet-Gateway nicht an die Maschinen angeschlossen werden, die überwacht werden. Es benötigt jedoch ein verfügbares Ethernet-Netzwerk, über das eine Verbindung zur AWS Cloud hergestellt werden Amazon Monitron kann.

Wo soll ein Gateway platziert werden

Sie können ein Gateway je nach Layout an einer beliebigen Stelle in Ihrem Arbeitsbereich installieren. In der Regel werden Gateways an Wänden montiert, Sie können sie jedoch auch an Decken, Säulen oder an jedem anderen Ort montieren. Ein Gateway muss sich in einem Umkreis von 20 bis 30 Metern von den Sensoren befinden, die es unterstützen soll, und ein Ethernet-Gateway muss nahe genug an einem Ethernet-Kabel sein, damit es angeschlossen werden kann. Beachten Sie, dass ein Ethernet-Gateway über das Ethernet-Kabel mit Strom versorgt wird.

Berücksichtigen Sie bei der Montage eines Gateways die folgenden anderen Faktoren:

• Wenn das Gateway höher als die Sensoren montiert wird (2 Meter oder mehr), kann die Reichweite verbessert werden.

• Die Aufrechterhaltung einer offenen Sichtlinie zwischen dem Gateway und den Sensoren verbessert die Reichweite.

• Vermeiden Sie die Montage des Gateways an Gebäudestrukturen wie z. B. freiliegenden Stahlträgern. Sie können das Signal stören.

• Versuchen Sie, Geräte zu umgehen, die das Signal elektronisch stören könnten.

• Installieren Sie nach Möglichkeit mehr als ein Gateway innerhalb der Übertragungsdistanz Ihrer Sensoren. Wenn ein Gateway nicht verfügbar ist, schalten die Sensoren ihre Datenübertragung auf ein anderes Gateway um. Mehrere Gateways tragen dazu bei, Datenverlust zu vermeiden. Es ist kein Mindestabstand zwischen zwei Gateways erforderlich.

Installation eines Ethernet-Gateways

Fast alles, was Sie für die Installation Ihres Gateways in Ihrem Arbeitsbereich benötigen, ist in der Box enthalten, die das Gateway enthält:

• Das Gateway

• Eine Wandhalterung

• Doppelseitiges Klebeband

• Vier Montageschrauben

Um das Gateway zu installieren, positionieren Sie die Wandhalterung an der Wand oder an einer anderen Stelle und montieren Sie dann das Gateway an der Halterung, das Ethernet-Kabel an der Unterseite.

Es gibt drei Möglichkeiten, die Montagehalterung zu montieren: Schraubbefestigung, Bandmontage und Befestigung mit Kunststoffbindern. Welche Methode Sie verwenden, hängt davon ab, ob Sie das Gateway an einer Wand oder an einem anderen Ort montieren, und vom Oberflächenmaterial.

Wählen Sie eine der folgenden Optionen, um die Halterung zu montieren.

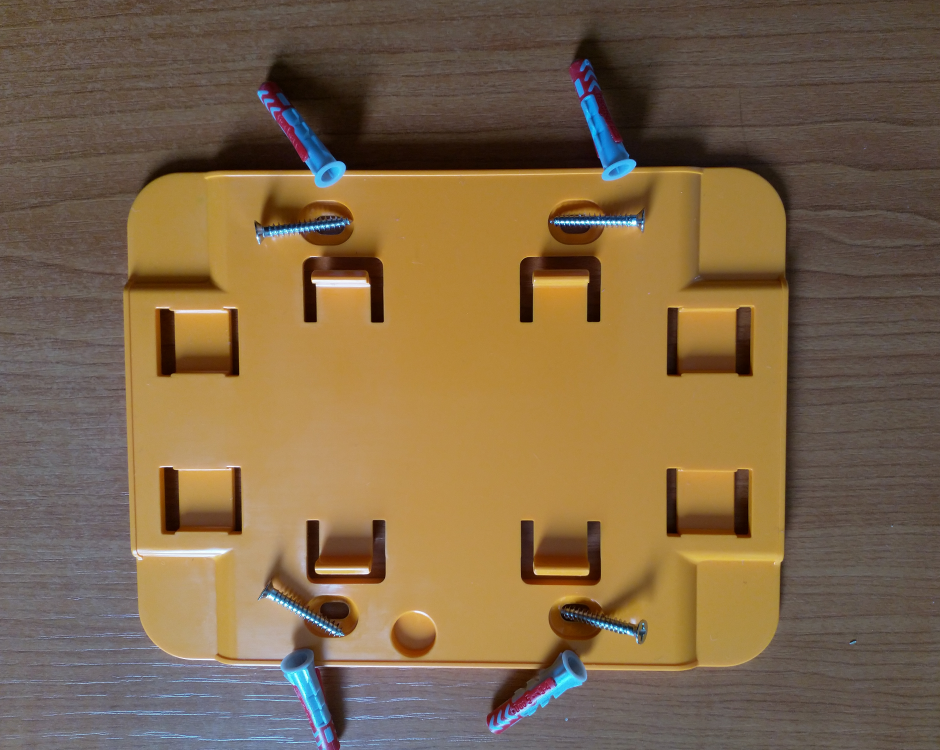

Schraubbefestigung

In der Regel montieren Sie die Halterung mit den in der Gateway-Box enthaltenen Befestigungsschrauben direkt an der Wand. Montieren Sie die Halterung von vorne. Möglicherweise müssen Sie einen Erweiterungsstecker oder einen Spannbolzen (nicht im Lieferumfang enthalten) verwenden, um die Schraube in der Wand zu befestigen.

Montage mit Klebeband

Ein geformtes Stück doppelseitiges Klebeband ist in der Gateway-Box enthalten. Verwenden Sie es, wenn Sie keine Schraube in die Montagefläche stecken können. Sie können es auch in Kombination mit den anderen Montagemethoden verwenden, um eine sicherere Installation zu gewährleisten.

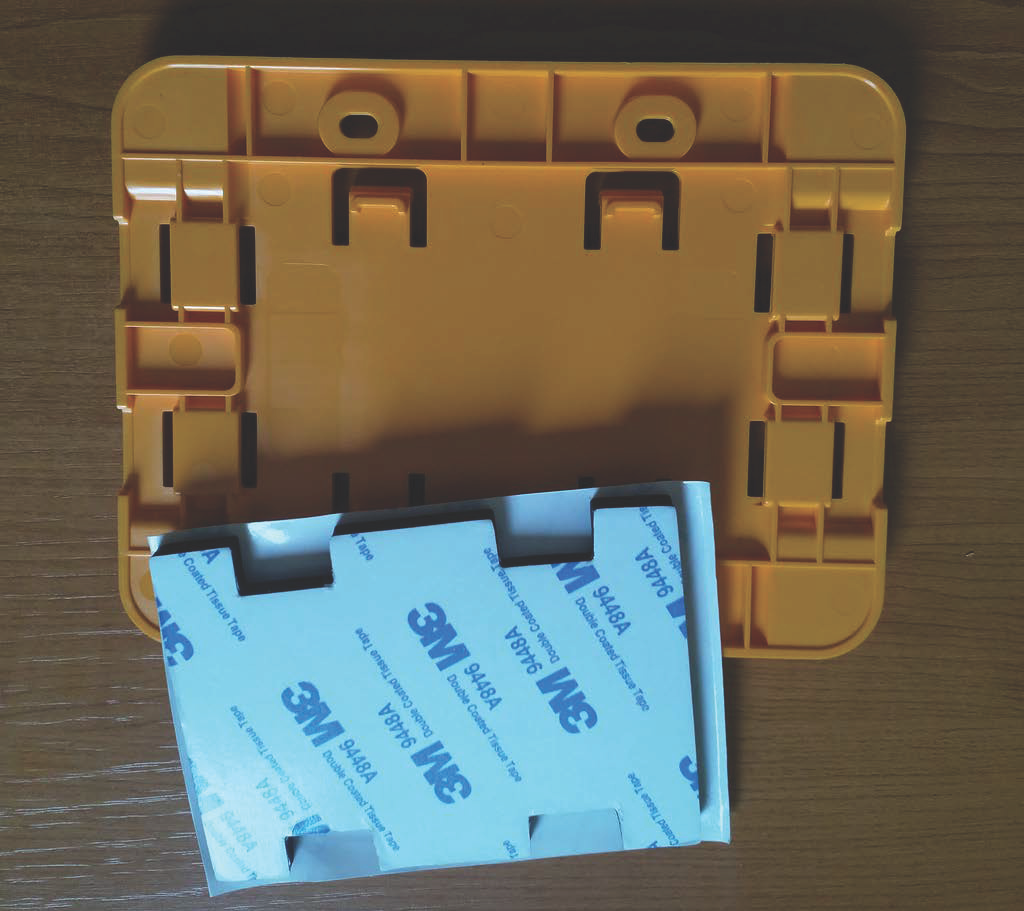

Entfernen Sie die Rückseite auf einer Seite des Klebebands und kleben Sie das Klebeband auf die Rückseite der Wandhalterung zwischen den vier erhöhten Abschnitten.

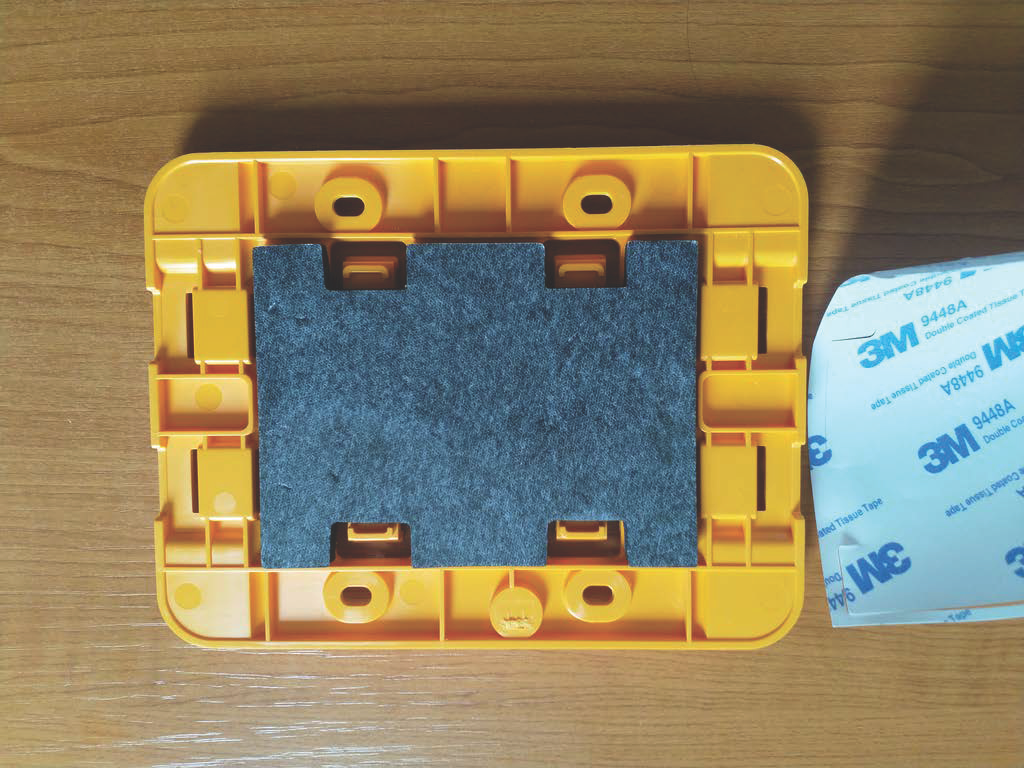

Entfernen Sie die restliche Schutzfolie und bringen Sie die Halterung an der Montagestelle an. Drücken Sie fest auf die Halterung, um sicherzustellen, dass das Klebeband fest auf der Oberfläche haftet.

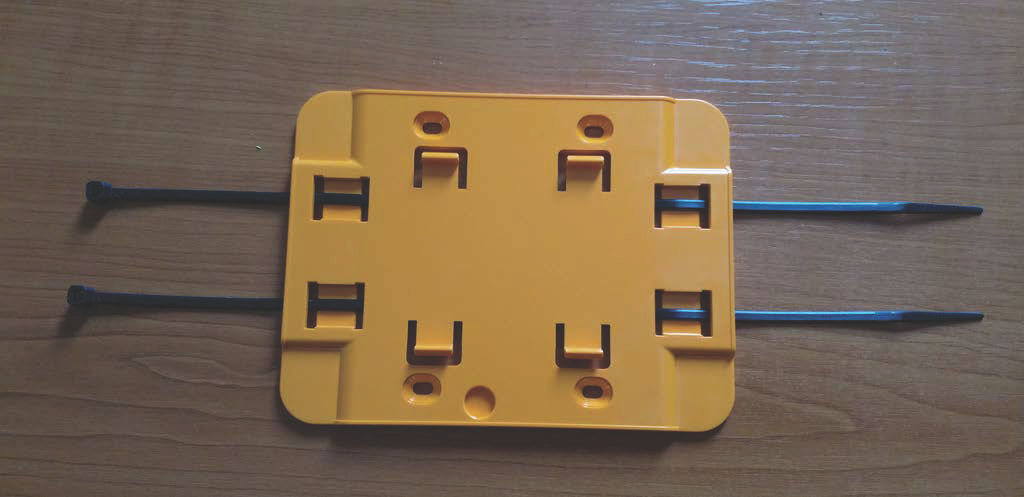

Befestigung mit Kabelbindern aus Kunststoff

Um ein Gateway an einer kleineren Stelle außerhalb der Wand zu befestigen, z. B. an einer Säule oder einem Zaun, verwenden Sie Kabelbinder (auch als Kabelbinder bezeichnet), um die Wandhalterung zu befestigen. Führen Sie die Kabelbinder durch die Löcher in den vier erhöhten Abschnitten auf der Rückseite der Halterung, wickeln Sie sie um die Montagestelle und ziehen Sie sie fest.

Nachdem die Halterung montiert ist, befestigen Sie das Gateway an der Halterung.

Das Gateway einschalten

1. Wenn die Wandhalterung angebracht ist, setzen Sie das Gateway gegen die Halterung, wobei die beiden Kunststoffhaken auf der Rückseite des Gateways in die Schlitze an der Unterseite der Halterung gesteckt werden.

2. Drücken Sie die Oberseite des Gateways gegen die Halterung, sodass die Kunststoffhaken auf der Rückseite des Gateways in die Oberseite der Halterung einrasten.

Anmerkung

Installieren Sie das Gateway so, dass das Ethernet-Kabel nach unten verläuft.

Wenn Sie Probleme mit der Verbindung zu Ihrem Gateway haben, finden Sie weitere Informationen unterFehlerbehebung bei der Ethernet-Gateway-.
