Architektur-Optionen

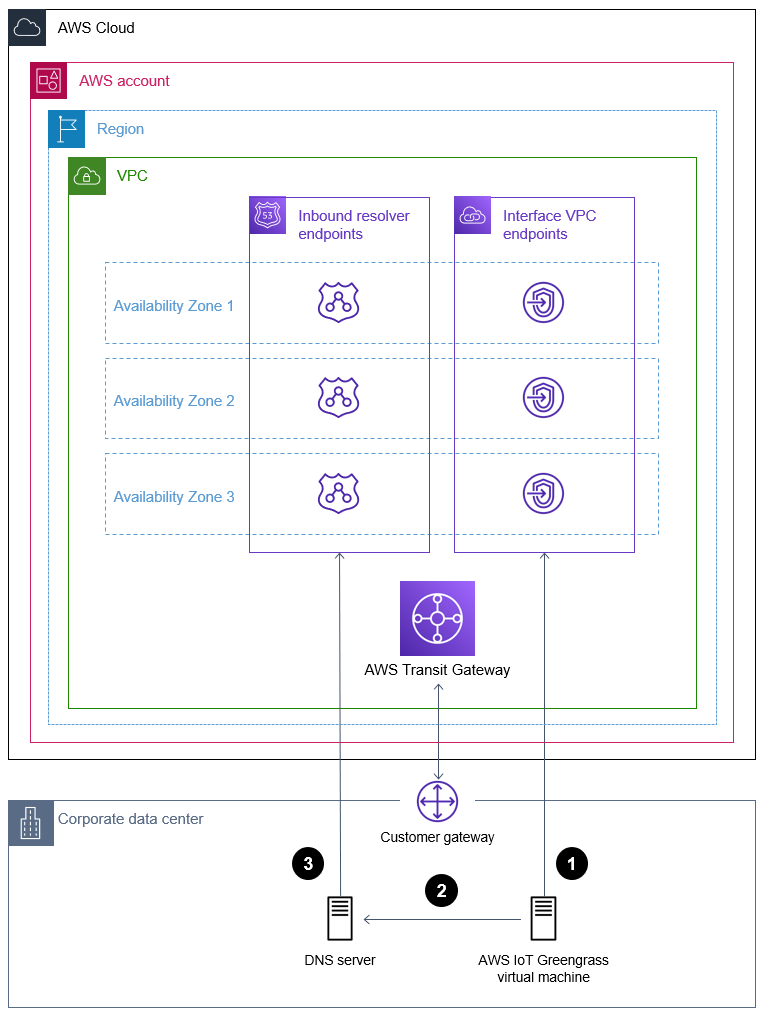

Es gibt verschiedene Architekturen, mit denen Sie die AWS IoT SiteWise Edge-Gateways mit Dienstendpunkten in der Cloud verbinden können. Weitere Informationen finden Sie unter Network-to-Amazon VPC-Konnektivitätsoptionen (AWS Whitepaper). Das folgende Diagramm ist ein Beispiel dafür, wie Sie von Ihrem industriellen Steuerungsnetzwerk aus eine Verbindung zu Service-Endpunkten in der Cloud herstellen können:

1. Die AWS IoT Greengrass virtuelle Maschine, auf der AWS IoT SiteWise Edge-Software ausgeführt wird, sendet API-Aufrufe AWS-Services an die VPC-Endpunkte der Schnittstelle in. AWS Cloud Weitere Informationen finden Sie in der AWS PrivateLink Dokumentation unter Zugreifen und AWS-Service Verwenden eines Schnittstellen-VPC-Endpunkts.

2. Bei DNS-Abfragen löst die AWS IoT Greengrass virtuelle Maschine die Service-API-Endpunkte mit dem DNS-Server im Unternehmensrechenzentrum auf.

3. Der DNS-Server leitet die DNS-Abfragen an die eingehenden Endpunkte in Amazon Route 53 Resolver der weiter. AWS Cloud Weitere Informationen finden Sie in der Route 53-Dokumentation unter Weiterleiten eingehender DNS-Abfragen VPCs an Ihren.

Um diese Architektur zu unterstützen, konfigurieren Sie private gehostete Zonen in Route 53. Eine private gehostete Zone ist ein Container, der Informationen darüber enthält, wie Amazon Route 53 auf DNS-Anfragen für eine Domain und deren Subdomains innerhalb einer oder mehrerer VPCs Domains reagieren soll. Im Folgenden sind die privat gehosteten Route 53-Zonen für diese Architektur aufgeführt:

• iotsitewise.<region>.amazonaws.com

• iotsitewise.<region>.amazonaws.com

• iotsitewise.<region>.amazonaws.com

• (s3) - *.vpce-x.s3.<region>.vpce.amazonaws.com

Weitere Informationen finden Sie unter Arbeiten mit privat gehosteten Zonen in der Route-53-Dokumentation.
