Colocación e instalación de una puerta de enlace wifi

A diferencia de los sensores, una puerta de enlace wifi no necesita estar conectada a las máquinas que se monitorean. Sin embargo, necesita una red Wi-Fi disponible a través de la cual Amazon Monitron pueda conectarse a la AWS nube.

Yellow device with Amazon smile logo and black cable connector for Wi-Fi gateway.

Elección de una ubicación para su puerta de enlace

Puede instalar una puerta de enlace casi en cualquier lugar de su fábrica según su disposición. Por lo general, las puertas de enlace se montan en una pared, pero puede montarlas en techos, pilares o en casi cualquier otro lugar. Una puerta de enlace debe estar a una distancia de 20 a 30 metros de los sensores que va a servir. También debe estar lo suficientemente cerca de una toma de corriente para poder enchufarla.

Preste atención a estos otros factores a la hora de montar una puerta de enlace:

  • Montar la puerta de enlace a mayor altura que los sensores (2 metros o más) puede mejorar la cobertura.

  • Mantener una línea de visión abierta entre la puerta de enlace y los sensores mejora la cobertura.

  • Evite montar la puerta de enlace en estructuras del edificio, como vigas de acero expuestas. Pueden causar interferencias en la señal.

  • Intente evitar cualquier equipo que pueda producir interferencias electrónicas en la señal.

  • De ser posible, instale más de una puerta de enlace dentro de la distancia de transmisión de sus sensores. Si una puerta de enlace dejase de estar disponible, los sensores cambiarán su transmisión de datos a otra puerta de enlace. Disponer de varias puertas de enlace ayuda a reducir la pérdida de datos. No hay una distancia mínima requerida entre dos puertas de enlace.

Montaje del soporte

Para instalar la puerta de enlace, monte el soporte de montaje en la pared o en otro lugar y luego la puerta de enlace en el soporte.

Casi todo lo que necesita se incluye en la caja que contiene la puerta de enlace:

  • La puerta de enlace

  • Un adaptador de CA

  • Enchufes adaptadores de CA para la UE, el Reino Unido y los EE. UU.

  • El soporte de montaje en pared

  • Cinta adhesiva de doble cara

  • Dos tornillos de montaje

  • Un tornillo pequeño para fijar la puerta de enlace al soporte

Hay tres formas de montar el soporte de montaje: con tornillos, con cinta adhesiva o con bridas de plástico. El método que utilice depende de si monta la puerta de enlace en una pared o en otro lugar y del material de la superficie. La puerta de enlace se monta en el soporte de pared mediante el pequeño orificio para tornillos situado en el centro de uno de los lados cortos.

Para montar el soporte, elija uno de las siguientes técnicas.

Montaje con tornillos

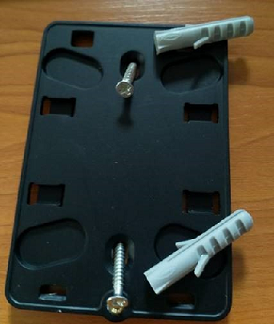

Por lo general, se monta el soporte directamente en la pared con los tornillos de montaje incluidos en la caja de la puerta de enlace. Monte el soporte desde la parte frontal. Es posible que necesite utilizar un taco expansible o un anclaje mariposa para fijar el tornillo en la pared. No se incluyen el taco expansible ni el anclaje mariposa.

Mounting bracket with screw holes and two plastic wall anchors for secure installation.
Montaje con cinta adhesiva

En la caja de la puerta de enlace se incluye un trozo moldeado de cinta adhesiva de doble cara. Utilícela cuando la superficie de montaje no permita instalar tornillos. También puede utilizarla en combinación con los otros métodos de montaje para lograr una instalación más segura.

Black plastic mounting bracket with adhesive tape strip for secure installation.

Retire el protector de un lado de la cinta y aplíquela a la parte posterior del soporte de montaje en pared, entre las cuatro secciones elevadas.

Wall mounting bracket with adhesive tape applied between raised sections and 3M backing visible.

Retire el protector restante y aplique el soporte en el lugar de montaje. Presione con firmeza sobre el soporte para asegurarse de que la cinta se adhiera firmemente a la superficie.

Montaje con bridas de plástico

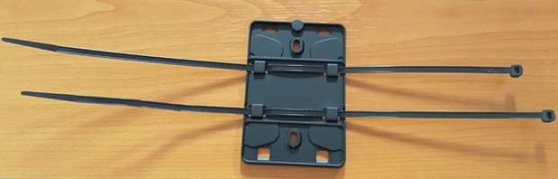

Para montar una puerta de enlace en una ubicación más pequeña que no sea una pared, como un pilar o una valla, utilice bridas de cable (también conocidas como bridas de cremallera) para fijar el soporte de montaje en pared. Introduzca las bridas por los orificios en las cuatro secciones elevadas de la parte posterior del soporte, rodee la ubicación de montaje con las mismas y tire con fuerza.

Wall mounting bracket with cable ties threaded through holes for alternative mounting options.

Una vez montado el soporte, fije la puerta de enlace al mismo.

Montaje de la puerta de enlace en el soporte

En el procedimiento siguiente, hablamos de la “parte superior” y “parte inferior” de la puerta de enlace y del soporte. En las dos imágenes siguientes se muestra esta orientación estándar. Como se indica más adelante, no es necesario que el dispositivo esté en posición estándar para que funcione. Esta explicación sirve solo de ayuda para que entienda las instrucciones de montaje.

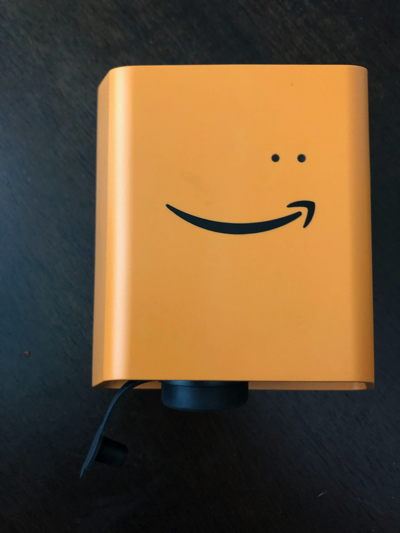

Cuando la puerta de enlace está en posición vertical estándar, el logotipo de Amazon en la parte frontal del dispositivo está en la orientación correcta. Los dos orificios que la dejarán al descubierto LEDs están justo encima del logotipo, en el lado derecho. El orificio para el pequeño tornillo que fija la puerta de enlace al soporte se encuentra en la parte superior, en el centro.

Orange device with Amazon smile logo and two small dots above, representing LEDs.

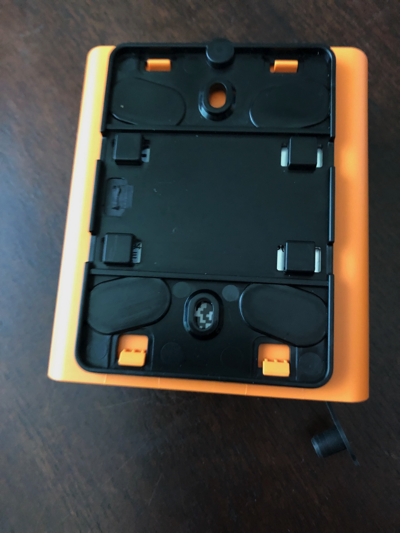

En la parte posterior del dispositivo, hay dos pares de ganchos de plástico de color naranja. Los ganchos grandes, cerca de la parte inferior del dispositivo, apuntan hacia abajo. Los ganchos pequeños, cerca de la parte superior del dispositivo, apuntan hacia arriba.

Back panel of a device with black interior and orange frame, showing mounting hooks and connectors.
  1. Una vez montado el soporte de montaje de pared, coloque la puerta de enlace contra el soporte. Los dos ganchos grandes de plástico de la parte posterior de la puerta de enlace deben estar en las ranuras de la parte inferior del soporte.

  2. Presione la parte superior de la puerta de enlace contra el soporte para que los dos pequeños ganchos de plástico de la parte posterior de la puerta de enlace encajen en la parte superior del soporte.

  3. Utilice el pequeño tornillo que se suministra con la puerta de enlace para fijarla al soporte a través del orificio de la parte superior de la puerta de enlace.

    Small screw being inserted through hole at top of yellow device into mounting bracket.
  4. Inserte el enchufe de CA apropiado en el adaptador de CA. En la siguiente imagen se muestra el enchufe estadounidense conectado al adaptador.

    AC adapter with attached US plug and power cord on a wooden surface.
  5. Enchufe el adaptador de CA en la parte inferior de la puerta de enlace y a una toma de corriente.

    Cuando las LED luces de la pasarela parpadean lentamente, alternando el naranja y el azul, la pasarela está encendida y lista para ponerse en marcha.

nota

La puerta de enlace está diseñada de manera que el pequeño tornillo que la fija se encuentre en la parte superior. Sin embargo, instalarla al revés no afecta a su rendimiento.

Si tiene problemas para conectarse a su puerta de enlace, consulte Solución de problemas de detección de puertas de enlace wifi.
