Cómo cargar la batería del módulo motriz de AWS DeepRacer

La batería del módulo motriz de AWS DeepRacer tiene dos juegos de cables con conectores JST de dos colores diferentes: blanco y rojo. El conector blanco de 3 pines, en el extremo de los cables negro, rojo y blanco, conecta la batería del módulo del vehículo a su cargador de baterías. El conector rojo de 2 pines, en el extremo de los cables negro y rojo, conecta la batería al tren motriz del vehículo.

Imagen: los conectores rojo y blanco de la batería del módulo motriz del vehículo están etiquetados. El conector blanco de 3 pines, en el extremo de los cables negro, rojo y blanco, conecta la batería del módulo del vehículo a su cargador de baterías. El conector rojo de 2 pines, en el extremo de los cables negro y rojo, conecta la batería al tren motriz del vehículo.

Siga los pasos que se indican a continuación para cargar la batería del módulo motriz de AWS DeepRacer:

  1. Para acceder a la batería del módulo motriz, si está conectada al vehículo, eleve el módulo de cómputo procurando no aflojar los cables que lo conectan al tren motriz.

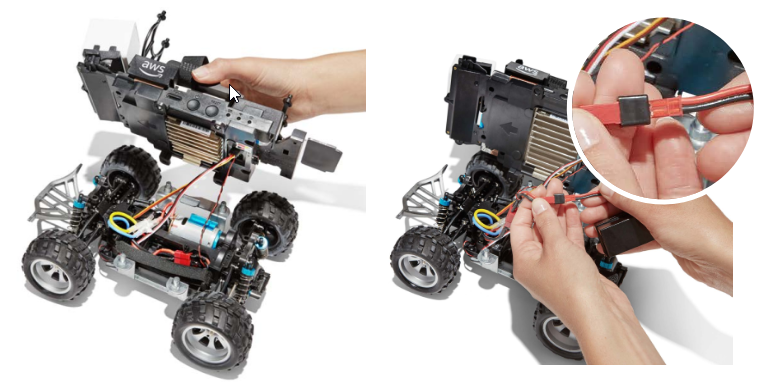

    Imagen izquierda: una mano eleva el módulo de cómputo procurando no aflojar los cables que lo conectan al tren motriz. Imagen derecha: primer plano del conector JSP rojo de dos pines conectado al adaptador negro y rojo del tren motriz.

  2. Si lo desea, para extraer la batería del módulo motriz del vehículo, desconecte el conector rojo de 2 pines de la batería del conector negro y rojo del tren motriz y libere la correa de velcro.

  3. Conecte la batería al cargador mediante el conector blanco de 3 pines de la batería al puerto del cargador.

    Imagen: la batería del módulo motriz del vehículo está conectada al cargador de baterías, que está enchufado a una toma de corriente.

    Luz roja + luz verde = no cargada por completo

  4. Enchufe el cable de alimentación del cargador de batería a una toma de corriente. Su batería está totalmente cargada cuando se ilumina solo la luz verde.

  5. Desconecte el conector blanco de 3 pines de la batería ya cargada del vehículo del adaptador de carga. Si ha retirado la batería para cargarla (opcional), asegúrese de volver a conectar su conector rojo de 2 pines al conector del tren motriz del vehículo y fije la batería al vehículo con la cinta de velcro.

  6. Encienda el tren de transmisión del vehículo colocando el interruptor en la posición «on». Preste atención al sonido indicador (dos pitidos cortos) que confirma que la carga se ha realizado correctamente. Si no escucha dos pitidos, intente desbloquear la batería de su vehículo.

La batería del módulo motriz de AWS DeepRacer ya está lista para su uso.
