Recevoir des données via l' AWS Ground Station agent

Les diagrammes ci-dessous fournissent un aperçu de la manière dont les données circulent AWS Ground Station lors des contacts à fréquence intermédiaire numérique à large bande (DigIF).

L' AWS Ground Station agent se chargera d'orchestrer les composants du plan de données pour un contact. Avant de planifier un contact, l'agent doit être correctement configuré, démarré et enregistré (l'enregistrement est automatique au démarrage de l'agent) auprès de AWS Ground Station. En outre, le logiciel de réception de données (tel qu'une radio définie par logiciel) doit être en cours d'exécution et configuré pour recevoir des données à l'adresse de AwsGroundStationAgentEndpointsortie.

Dans les coulisses, l' AWS Ground Station agent reçoit des tâches AWS Ground Station et annule le AWS KMS chiffrement appliqué pendant le transit, avant de le transmettre à l'adresse de sortie du point de terminaison de destination que votre radio définie par logiciel (SDR) écoute. L' AWS Ground Station agent et ses composants sous-jacents respecteront les limites du processeur définies dans le fichier de configuration afin de garantir que cela n'affecte pas les performances des autres applications exécutées sur l'instance.

L' AWS Ground Station agent doit être exécuté sur l'instance de réception impliquée dans le contact. Un seul AWS Ground Station agent est capable d'orchestrer plusieurs flux de données, comme indiqué ci-dessous, si vous préférez recevoir tous les flux de données sur une seule instance de récepteur.

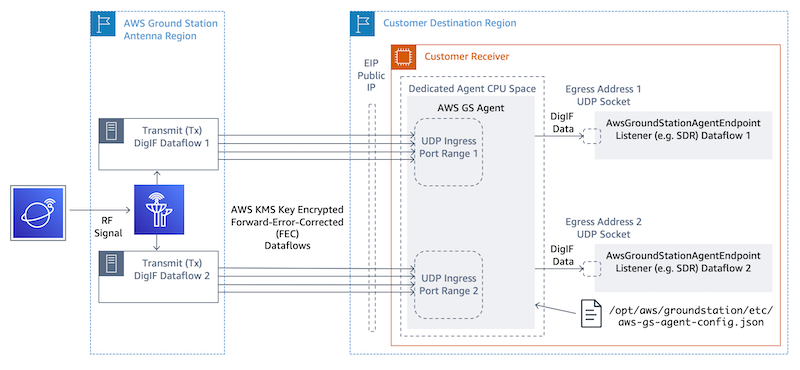

Plusieurs flux de données, récepteur unique

Exemple de scénario :

Vous souhaitez recevoir deux liaisons descendantes d'antennes sous forme de flux de données DigIF sur la même instance de récepteur. EC2 Les deux liaisons descendantes seront 200 MHz et 100MHz.

AwsGroundStationAgentEndpoints:

Il y aura deux AwsGroundStationAgentEndpoint ressources, une pour chaque flux de données. Les deux points de terminaison auront la même adresse IP publique (ingressAddress.socketAddress.name). Les entrées ne portRange doivent pas se chevaucher, car les flux de données sont reçus sur la même instance. EC2 Les deux egressAddress.socketAddress.port doivent être uniques.

Planification du processeur :

• 1 cœur (2 vCPU) pour exécuter l' AWS Ground Station agent unique sur l'instance.

• 6 cœurs (12 vCPU) pour recevoir DigiF Dataflow 1 (200 recherches dans le tableau). MHz Planification du cœur du processeur

• 4 cœurs (8 vCPU) pour recevoir DigiF Dataflow 2 (100 recherches dans le tableau). MHz Planification du cœur du processeur

• Espace processeur total dédié à l'agent = 11 cœurs (22 vCPU) sur le même socket.

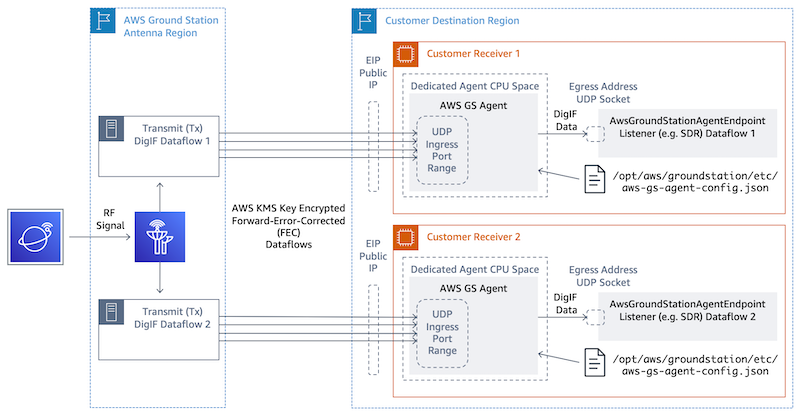

Plusieurs flux de données, plusieurs récepteurs

Exemple de scénario :

Vous souhaitez recevoir deux liaisons descendantes d'antennes sous forme de flux de données DigiF sur différentes instances de récepteur. EC2 Les deux liaisons descendantes seront de 400MHz.

AwsGroundStationAgentEndpoints:

Il y aura deux AwsGroundStationAgentEndpoint ressources, une pour chaque flux de données. Les points de terminaison auront une adresse IP publique différente (ingressAddress.socketAddress.name). Il n'y a aucune restriction quant aux valeurs de port pour l'un ingressAddress ou l'autre, egressAddress car les flux de données sont reçus sur une infrastructure distincte et n'entreront pas en conflit les uns avec les autres.

Planification du processeur :

• Instance du récepteur 1

  • 1 cœur (2 vCPU) pour exécuter l' AWS Ground Station agent unique sur l'instance.

  • 9 cœurs (18 vCPU) pour recevoir DigiF Dataflow 1 (400 recherches dans le tableau). MHz Planification du cœur du processeur

  • Espace processeur total dédié à l'agent = 10 cœurs (20 vCPU) sur le même socket.

• Instance du récepteur 2

  • 1 cœur (2 vCPU) pour exécuter l' AWS Ground Station agent unique sur l'instance.

  • 9 cœurs (18 vCPU) pour recevoir DigiF Dataflow 2 (400 recherches dans le tableau). MHz Planification du cœur du processeur

  • Espace processeur total dédié à l'agent = 10 cœurs (20 vCPU) sur le même socket.
